压缩机的选型计算

① -33℃系统（冻结间），取10℃温差，蒸发温度为zt=-33℃。用立式冷凝器，312tt℃、 tttt2211 取（t6℃）冷凝温度为1t=32℃，采用配组双级压缩机，取§=1/3.机械负荷jQ=124845.49w.

解：⑴根据zt=-33℃ 1t=32℃和§=1/3 查图2-1得中间冷却zjt=-3.5℃

⑵根据中间冷却温度确定过冷温度gt=（-3.5+4）℃=0.5℃

⑶根据蒸发温度zt=-33℃和中间冷却温度zjt=-3.5℃，查图2-5得低压级压缩机的输气系数 =0.775

⑷根据蒸发温度zt=-33℃和过冷温度gt=0.5℃，查表2-4得低压级压缩机单位容积制冷量rq=1007kj/3m

⑸计算低压级压缩机的理论输气量:

rjdqQV6.3=39.5751007*775.049.124845*6.3m/h.

⑹选择低级压缩机。根据计算出的低级压缩机理论输气量，从压缩机产品样本中选两台8AS10和一台4AV10型压缩机作为低压级压缩机，其理论输气量3634mVd/h，可以满足要求。

⑺选择高压级压缩机。根据选定的高、低级压缩机理论输气量之比§=1/3、39.575mVd/h得3dgVV=（575.9/3）3m/h=191.973m/h。 从压缩的产品样本中选出两台4AV10型压缩机作为高级压缩机，其理论输气量36.253mVd/h。

实际选配两台8AS10和一台4AV10型压缩机一台作为低压级压缩机，两台4AV10型压缩机一台作为高级压缩机，形成一组配组双级机。

② -28℃系统（冻结物冷藏间），取10℃温差，蒸发温度为zt=-28℃。用立式冷凝器，312tt℃、 tttt2211 取（t6℃）冷凝温度为1t=32℃，采用配组双级压缩机，取§=1/3.机械负荷jQ= 47347。99w

解：⑴根据zt=-28℃ 1t=32℃和§=1/3 查图2-1得中间冷却zjt=2.3℃

⑵根据中间冷却温度确定过冷温度gt=（2.3+4）℃=6.3℃

⑶根据蒸发温度zt=-28℃和中间冷却温度zjt=2.3℃，查图2-5得低压级压缩机的输气系数 =0.78

⑷根据蒸发温度zt=-28℃和过冷温度gt=6.3℃，查表2-4得低压级压缩机单位容积制冷量rq=1039kj/3m

⑸计算低压级压缩机的理论输气量:

rjdqQV6.3=332.2101039*78.099.47347*6.3m/h.

⑹选择低级压缩机。根据计算出的低级压缩机理论输气量，从压缩机产品样本中选8AW10压缩机一台作为低压级压缩机，其理论输气量36.253mVd/h，可以满足要求。

⑺选择高压级压缩机。根据选定的高、低级压缩机理论输气量之比§=1/3、332.210mVd/h得3dgVV=（210.32/3）3m/h=70.13m/h。 从压缩的产品样本中选出4AV10型压缩机一台作为高级压缩机，其理论输气量38.126mVd/h。

实际选配1台8AW10压缩机一台作为低压级压缩机，4AV10型压缩机一台作为高级压缩机，形成一组配组双级机。 冷却设备的选型计算

根据tKQAs可求出冷却面积，从而选择冷却设备。

传热系数321/CCCKK查表2-14可查的/K值7.08,（冻结物冷藏间选用氨单排光滑蛇形墙排管，管数为6根，温差为10℃），查表可知1C=1，2C=1.0（管外径为38mm），3C=1.1，得K=7.8。一号库的冷却面积为239.74㎡,（冷却设备负荷为18700.04W，温差都为10℃），二号库的冷却面积为215.38㎡（冷却设备负荷为16799.59W），三号库的冷却面积为239.74㎡（冷却设备负荷为18700.04W）。由上计算出管长分别为2009.22、1805.06和2009.22m（*/RAL）冷藏间蒸发器38管长度

-33系统计算

1t-33℃ 1h1418.264kJ/kg

2t-21℃ （查表2-19得） 2h1435.845 kJ/kg

3t27℃ (由与4点等压与2点等S得) 3h1532.35 kJ/kg

4t-3.5℃ 4h1457.855 kJ/kg

5t85℃ (由与6点等压与4点等S得) 5h1639.05 kJ/kg

6t32℃ 6h351.466 kJ/kg

7t0.5℃ 7h202.313 kJ/kg

8t-3.5℃ 8h183.86 kJ/kg

9t-33℃ 9h50.138 kJ/kg

制冷量：36000rdqVQ=575.9*0.775*1007/3600=124.85KW

单位制冷量：910hhq=1418.264-50.138=1368.126 kJ/kg 低压级制冷剂循环量：3600*001qQGL327.6（kg/h）

高压级制冷剂循环量：85.3228474hhhhGGLH（kg/h）

-28系统计算

1t-32℃ 1h1425.84kJ/kg

2t-18℃ （查表2-19得） 2h1439.94 kJ/kg

3t37℃ (由与4点等压与2点等S得) 3h1550.44 kJ/kg

4t2.3℃ 4h1459 kJ/kg

5t70℃ (由与6点等压与4点等S得) 5h1594.3 kJ/kg

6t32℃ 6h351.466 kJ/kg

7t6.3℃ 7h227.85 kJ/kg

8t2.3℃ 8h210 kJ/kg

9t-28℃ 9h72.54 kJ/kg

制冷量：36000rdqVQ=210.32*0.78*1039/3600=47.35KW

单位制冷量：910hhq=1425.84-72.54=1353.3 kJ/kg

低压级制冷剂循环量：3600*001qQGL126（kg/h）

高压级制冷剂循环量：8474hhhhGGLH124.2（kg/h）

冷凝器的选型计算

（1） 冷凝器传热面积的计算 1q取3500W/㎡由表2-25得

111qQtKQAd=350003.15834945.24㎡冷凝器面积 式中： A-------冷凝器传热面积，单位为㎡；

1Q-------冷凝器负荷，单位为W；

K---------冷凝器传热系数，单位为W/(㎡·℃)；

1q--------冷凝器热流密度，单位为W/㎡；

dt-------对数平均温度差，单位为℃。

（2） 双级压缩机系统冷凝器热负荷

-33系统冷凝负荷

6.3/651hhqQmg=322.85（1639.05-351.466）/3.6=115471.25W

-28系统冷凝负荷

6.3/651hhqQmg=124.2（1594.3-351.466）/3.6=42877.78W

总冷凝负荷为115471.25W+42877.78W=158349.03W

1Q------双级压缩机系统冷凝器热负荷，单位为W；

mgq-----高压级机制冷剂循环量，单位为kg/h；

5h、6h------制冷剂进、出冷凝器的比焓，单位为KJ/kg

（冷凝器进、出水温度分别为22℃、24℃）。

由上计算得总的冷凝面积为45.24㎡，可从产品样本选型得LNA-54的立式冷凝器，其冷冻面积为54㎡可满足条件。

辅助设备的选型计算

1 中间冷却器的选型计算：其作用是冷却低压级压缩机排出的过热蒸气，同时对来自贮液器的饱和液体冷却到设定的过冷温度，还起着分离低压级压缩机排气所夹带的润滑油及液滴的作用。

（1）中间冷却器桶径计算 -33系统 取0.45 取0.5 m/s

Vdzj0188.0=5.097.191*45.00188.0=0.097m

-28系统 取0.54 取0.5 m/s

Vdzj0188.0=5.01.70*54.00188.0=0.081m

式中 zjd-------中间冷却器内径，单位为m；

--------高压机输气系数；

V---------高压级压缩机理论输气量，单位为hm/3

--------中间冷却器内的气体流速，一般不大于0.5m/s。

（3） 蛇形盘管传热面积的计算

-33系统dzjtKQA=27.6*50034.13573=4.332m

-28系统dzjtKQA=59.5*50056.4326=1.552m

式中 A------蛇形盘管所需的传热面积，单位为2m；

zjQ------蛇形盘管的热流量，单位为W；

dt------蛇形盘管的对数平均温度差，单位为℃；

K-------蛇形盘管的传热系数，单位为W/（•2m℃），按产品规定取值，无规定时，宜采用465---580W/（•2m℃）。

蛇形盘管的热流量6.3/)(76hhqQmqzj

-33系统

6.3/)(76hhqQmqzj=327.61（351.466-202.313）/3.6=13573.34Kg/h

-28系统 6.3/)(76hhqQmqzj=126（351.466-227.85）/3.6=4326.56 Kg/h

式中： mgq-------低压机制冷剂循环量，单位为Kg/h

6h、7h----冷凝温度、过冷温度对应的制冷剂的比焓，单位为KJ/kg。

蛇形盘管的对数平均温差

-33系统

zjgzjgdttttttt11lg3.2=27.65.35.05.332lg3.25.032℃

-28系统

zjgzjgdttttttt11lg3.2=59.53.23.63.232lg3.23.632℃

由以上计算可从产品样本选型得：

-33系统选ZZQ-600型中冷器，冷面积为52m外径为0.612m

-28系统选ZLA-2型中冷器，冷面积为,22m外径为0.512m可满足条件.

2 贮液器的选型计算

mqvV=57.5*6888.1*7.01=13.443m

合集下载

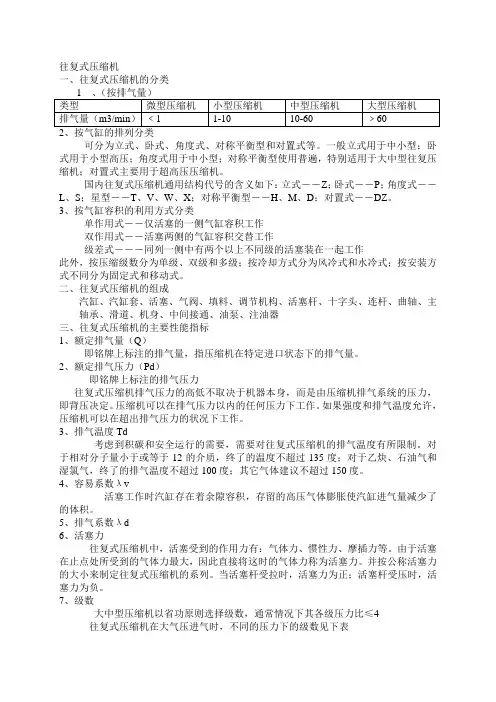

往复式压缩机
