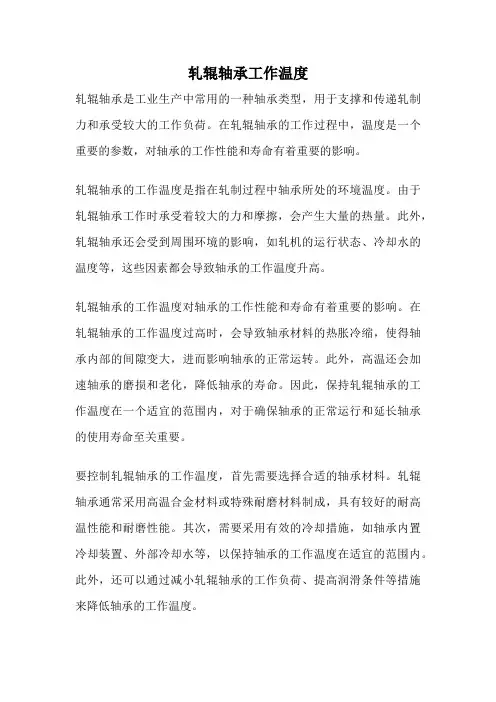

轧辊轴承介绍

轧辊轴承工作温度轧辊轴承是工业生产中常用的一种轴承类型，用于支撑和传递轧制力和承受较大的工作负荷。

在轧辊轴承的工作过程中，温度是一个重要的参数，对轴承的工作性能和寿命有着重要的影响。

轧辊轴承的工作温度是指在轧制过程中轴承所处的环境温度。

由于轧辊轴承工作时承受着较大的力和摩擦，会产生大量的热量。

此外，轧辊轴承还会受到周围环境的影响，如轧机的运行状态、冷却水的温度等，这些因素都会导致轴承的工作温度升高。

轧辊轴承的工作温度对轴承的工作性能和寿命有着重要的影响。

在轧辊轴承的工作温度过高时，会导致轴承材料的热胀冷缩，使得轴承内部的间隙变大，进而影响轴承的正常运转。

此外，高温还会加速轴承的磨损和老化，降低轴承的寿命。

因此，保持轧辊轴承的工作温度在一个适宜的范围内，对于确保轴承的正常运行和延长轴承的使用寿命至关重要。

要控制轧辊轴承的工作温度，首先需要选择合适的轴承材料。

轧辊轴承通常采用高温合金材料或特殊耐磨材料制成，具有较好的耐高温性能和耐磨性能。

其次，需要采用有效的冷却措施，如轴承内置冷却装置、外部冷却水等，以保持轴承的工作温度在适宜的范围内。

此外，还可以通过减小轧辊轴承的工作负荷、提高润滑条件等措施来降低轴承的工作温度。

不同类型的轧辊轴承对工作温度的要求也有所不同。

例如，高速轧辊轴承由于工作速度较快，摩擦热量较大，因此对工作温度的控制要求更为严格。

而低速轧辊轴承由于工作速度较慢，摩擦热量较小，对工作温度的要求相对较低。

轧辊轴承的工作温度是一个重要的参数，对轴承的工作性能和寿命有着重要的影响。

通过选择合适的轴承材料、采取有效的冷却措施和降低工作负荷等手段，可以有效控制轧辊轴承的工作温度，确保轴承的正常运行和延长轴承的使用寿命。

卷板机的构造
卷板机，也被称作轧板机，是一种重要的金属加工设备。

其主要功能是对金属板材进行加工，使其变得更加平整，表面光滑，以便更好地满足工业生产的需要。

卷板机一般由三个部分组成，分别是上辊、下辊和侧辊。

下面我们分别来介绍这些部分的构造。

一、上辊
上辊是卷板机的主要部件之一。

它由几个部件组成，包括轧辊、轧辊轴承、轧辊传动器和轧辊调整器。

其中，轧辊是整个上辊部分最核心的部分，其利用重力和弹性变形的原理，对金属板材进行压制。

轧辊轴承用于支撑轧辊，在传动过程中，它能够承受轴承力和轴向力。

轧辊传动器则是用于传输动力给轧辊的，主要由电动机、减速器、齿轮、联轴器和轴承组成。

轧辊调整器则用于对轧辊的位置进行调整，以便更好地适应金属板材的不同厚度和不同性质。

二、下辊
下辊是卷板机的另一主要部件。

它一般由辊盘、辊座、辊轴和轴承组成。

辊盘是下辊的主体部分，它用于支撑金属板材，使其能够与上辊配合完成压制，而辊座和辊轴则是用于固定辊盘位置的。

轴承则是用于支撑辊轴的，以保证金属板材能够在顺畅的滑动下完成压制。

三、侧辊
侧辊一般位于卷板机的两侧，用于支撑和固定金属板材，从而避免其在压制过程中的过度变形。

侧辊一般由辊盘、辊座、辊轴和轴承组成。

与下辊相比，侧辊的作用更加注重固定和支撑，而不是压制。

总的来说，卷板机作为一种重要的金属加工设备，其构造十分复杂，需要由众多部件共同配合完成各种加工任务。

通过对卷板机构造的了解，我们可以更好地了解卷板机的工作原理和应用场景，也能更好地开展针对卷板机的维护和修理工作。

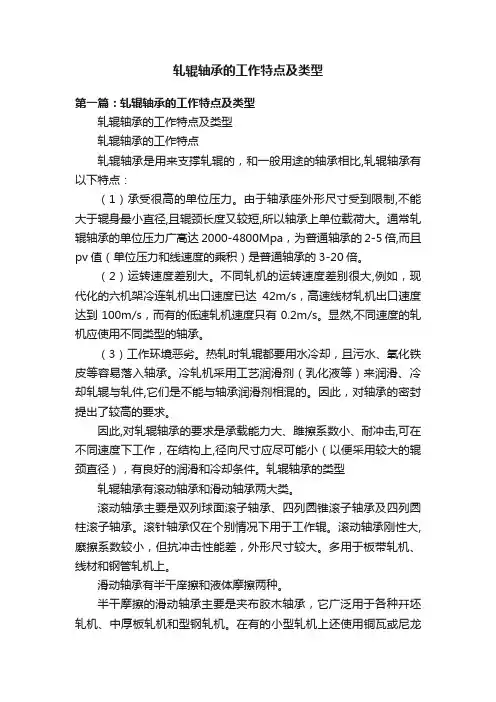

轧辊轴承的工作特点及类型第一篇：轧辊轴承的工作特点及类型轧辊轴承的工作特点及类型轧辊轴承的工作特点轧辊轴承是用来支撑轧辊的，和一般用途的轴承相比,轧辊轴承有以下特点：（1）承受很高的单位压力。

由于轴承座外形尺寸受到限制,不能大于辊身最小直径,且辊颈长度又较短,所以轴承上单位载荷大。

通常轧辊轴承的单位压力广髙达2000-4800Mpa，为普通轴承的2-5倍,而且pv值（单位压力和线速度的乘积）是普通轴承的3-20倍。

（2）运转速度差别大。

不同轧机的运转速度差别很大,例如，现代化的六机架冷连轧机出口速度已达42m/s，高速线材轧机出口速度达到100m/s，而有的低速轧机速度只有0.2m/s。

显然,不同速度的轧机应使用不同类型的轴承。

（3）工作环境恶劣。

热轧时轧辊都要用水冷却，且污水、氧化铁皮等容易落入轴承。

冷轧机采用工艺润滑剂（乳化液等）来润滑、冷却轧辊与轧件,它们是不能与轴承润滑剂相混的。

因此，对轴承的密封提出了较高的要求。

因此,对轧辊轴承的要求是承载能力大、雎擦系数小、耐冲击,可在不同速度下工作，在结构上,径向尺寸应尽可能小（以便采用较大的辊颈直径），有良好的润滑和冷却条件。

轧辊轴承的类型轧辊轴承有滚动轴承和滑动轴承两大类。

滚动轴承主要是双列球面滚子轴承、四列圆锥滚子轴承及四列圆柱滚子轴承。

滚针轴承仅在个别情况下用于工作辊。

滚动轴承刚性大,縻擦系数较小，但抗冲击性能差，外形尺寸较大。

多用于板带轧机、线材和钢管轧机上。

滑动轴承有半干庠擦和液体摩擦两种。

半干摩擦的滑动轴承主要是夹布胶木轴承，它广泛用于各种幵坯轧机、中厚板轧机和型钢轧机。

在有的小型轧机上还使用铜瓦或尼龙轴承。

金属滑动轴承，主要材料是青铜，因其摩擦系数较商、不耐用，又要消耗有色金属，目前仅用于脅轧薄板轧机上，由于轧辊工作温度高（约300℃），故采用沥靑做润滑剂。

液体摩擦轴承（油膜轴承）的特点是摩擦系数小、工作速度高、刚性较好，广泛用在现代化的冷、热带钢连轧机的支撑辊和其他髙速轧机上。

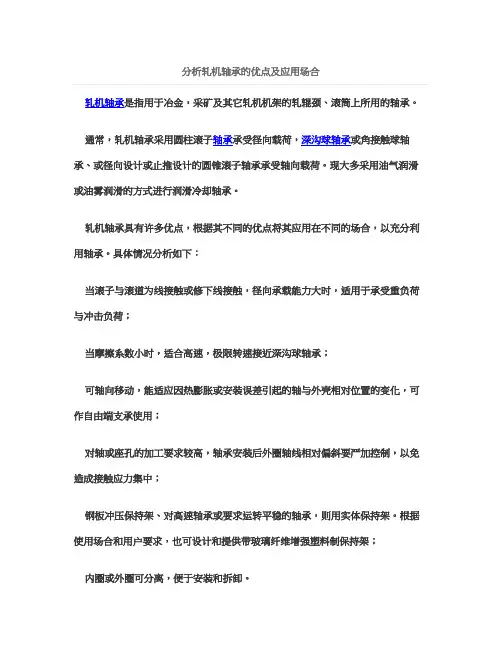

轧机轴承是指用于冶金，采矿及其它轧机机架的轧辊颈、滚筒上所用的轴承。

通常，轧机轴承采用圆柱滚子轴承承受径向载荷，深沟球轴承或角接触球轴承、或径向设计或止推设计的圆锥滚子轴承承受轴向载荷。

现大多采用油气润滑或油雾润滑的方式进行润滑冷却轴承。

轧机轴承具有许多优点，根据其不同的优点将其应用在不同的场合，以充分利用轴承。

具体情况分析如下：
当滚子与滚道为线接触或修下线接触，径向承载能力大时，适用于承受重负荷与冲击负荷；
当摩擦系数小时，适合高速，极限转速接近深沟球轴承；
可轴向移动，能适应因热膨胀或安装误差引起的轴与外壳相对位置的变化，可作自由端支承使用；
对轴或座孔的加工要求较高，轴承安装后外圈轴线相对偏斜要严加控制，以免造成接触应力集中；
钢板冲压保持架、对高速轴承或要求运转平稳的轴承，则用实体保持架。

根据使用场合和用户要求，也可设计和提供带玻璃纤维增强塑料制保持架；
内圈或外圈可分离，便于安装和拆卸。

轧机轴承，就是用于冶金，采矿及其它轧机机架的轧辊颈、滚筒上所用的轴承。

通常采用圆柱滚子轴承承受径向载荷，深沟球轴承或角接触球轴承、或径向设计或止推设计的圆锥滚子轴承承受轴向载荷。

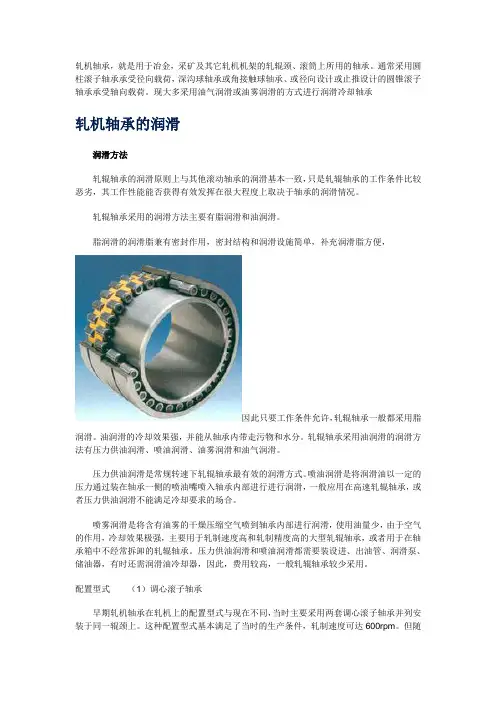

现大多采用油气润滑或油雾润滑的方式进行润滑冷却轴承轧机轴承的润滑润滑方法轧辊轴承的润滑原则上与其他滚动轴承的润滑基本一致，只是轧辊轴承的工作条件比较恶劣，其工作性能能否获得有效发挥在很大程度上取决于轴承的润滑情况。

轧辊轴承采用的润滑方法主要有脂润滑和油润滑。

脂润滑的润滑脂兼有密封作用，密封结构和润滑设施简单，补充润滑脂方便，因此只要工作条件允许，轧辊轴承一般都采用脂润滑。

油润滑的冷却效果强，并能从轴承内带走污物和水分。

轧辊轴承采用油润滑的润滑方法有压力供油润滑、喷油润滑、油雾润滑和油气润滑。

压力供油润滑是常规转速下轧辊轴承最有效的润滑方式。

喷油润滑是将润滑油以一定的压力通过装在轴承一侧的喷油嘴喷入轴承内部进行进行润滑，一般应用在高速轧辊轴承，或者压力供油润滑不能满足冷却要求的场合。

喷雾润滑是将含有油雾的干燥压缩空气喷到轴承内部进行润滑，使用油量少，由于空气的作用，冷却效果极强，主要用于轧制速度高和轧制精度高的大型轧辊轴承，或者用于在轴承箱中不经常拆卸的轧辊轴承。

压力供油润滑和喷油润滑都需要装设进、出油管、润滑泵、储油器，有时还需润滑油冷却器，因此，费用较高，一般轧辊轴承较少采用。

配置型式（1）调心滚子轴承早期轧机轴承在轧机上的配置型式与现在不同，当时主要采用两套调心滚子轴承并列安装于同一辊颈上。

这种配置型式基本满足了当时的生产条件，轧制速度可达600rpm。

但随着速度的提高，其缺点越发突出：轴承寿命短、消耗量大、成品精度低、辊颈磨损严重、轧辊轴向窜动大等。

（2）四列圆柱滚子轴承+止推轴承圆柱滚子轴承内径与辊颈采用紧配合，承受径向力，具有负荷容量大、极限转速高、精度高、内外圈可分离且可以互换、加工容易、生产成本低廉、安装拆卸方便等优点；止推轴承承受轴向力，具体结构型式可根据轧机的特点去选用。

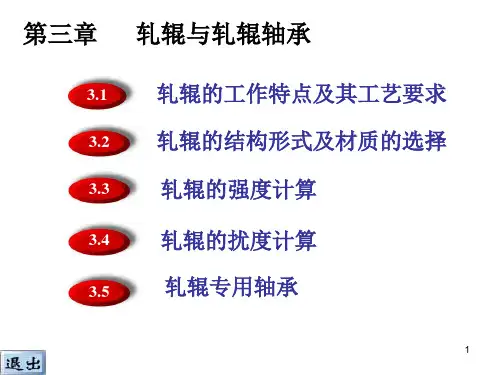

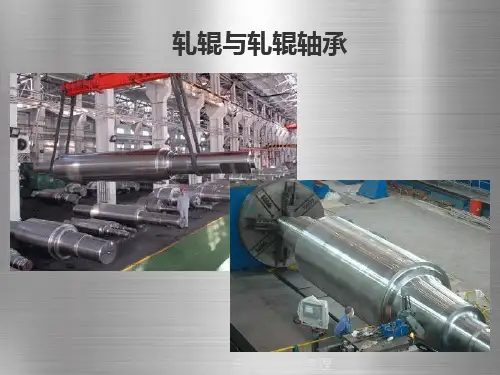

第三章轧辊与轧辊轴承第一节轧辊的结构与类型一、轧辊的结构轧辊是用来对轧件进行轧制加工的工具，它是整个工作机座的中心，机座的其他组件和机构都是为装置、支承和调整轧辊以及引导轧件正确地进出轧辊而设的。

1．辊身辊身是轧辊的中间部分，直接与轧件接触，经常处于高温、高压、受冲击等繁重的工作负荷以及承受高温下用水冷却而产生的内应力。

钢板轧机的轧辊辊身呈圆柱形，冷轧板带轧辊的辊身微凸，当它受力弯曲时，可保证良好的板形。

有时热轧薄板轧辊的辊身微凹，当受热膨胀时，可保持较好的板形。

型钢轧机轧辊的辊身上有轧槽，根据型钢轧制要求安排孔型(图3—16)。

2．辊颈辊颈安装在轴承中，承受轧制压力，并通过轴承座和压下装置把轧制力传给机架。

辊颈的形状有圆柱形和圆锥形两类，圆柱形辊颈用于滑动轴承和滚动轴承，圆锥形辊颈用于液体摩擦轴承。

3．辊头辊头和联接轴相连接，传递轧制扭矩。

辊头的形状有梅花轴头、扁头和带有键槽的圆柱形三种。

梅花轴头(图3～1)用于和梅花套筒、梅花接轴相连接；扁头(见图3—4)用于和万向接轴相连接；带双键槽的圆柱形辊头，则用键与套筒配合组成装配式辊头，与万向接轴或齿形接轴连接。

带双键槽的轴头在使用过程中，键槽侧壁容易崩裂，目前常用易加工的带平台的轴头(图3—2)取代。

在四辊板带轧机上，轧辊分为工作辊和支承辊。

工作辊一般是驱动辊，辊径小，并与高温轧件接触，要求有一定的强度、刚度和较高的耐磨性。

而支承辊则主要是承受弯曲负荷，要求有足够的抗弯强度和抗弯刚度，此外，还要考虑支承辊与工作辊问的接触应力。

工作辊的结构如图3—2所示。

辊身为光滑的圆柱表面。

辊颈使用滚动轴承，在其中部，为了便于拆卸轴承，开有一个小切口(切口宽度应大于轴承间隔环的宽度)。

辊头为平台结构。

工作辊两端做成对称的，使传动端和非传动端可互换使用。

当采用装配式轴头时，为了拆卸滚动轴承，辊头上的扁头必须作成可拆卸的。

轧辊的辊身与辊颈的过渡区由于直径的突然变化是受力的危险截面，产生很大的应力集中，设计翩造时应注意采用过渡台阶或过渡圆弧以减少应力集中。

轧辊轴承工作温度轧辊轴承是轧机设备中非常重要的部件，其工作温度直接关系到轧机设备的正常运转和轴承的使用寿命。

本文将会围绕轧辊轴承工作温度的相关知识展开阐述，包括轧辊轴承工作温度的影响因素、合理的工作温度范围、如何保持轧辊轴承的适宜工作温度等方面展开探讨。

一、轧辊轴承工作温度的影响因素轧辊轴承的工作温度受多种因素的影响，主要包括以下几个方面：1. 轧辊轴承材料轧辊轴承通常采用合金钢或特殊钢材料制成，不同的材料具有不同的热传导性能和热膨胀系数，从而对轧辊轴承的工作温度产生影响。

2. 轧辊轴承润滑轧辊轴承的润滑方式和润滑油脂的性能直接影响其摩擦热和热量的散失，从而影响轴承的工作温度。

3. 轧辊轴承负荷轧辊轴承在工作过程中所承受的负荷大小与工作温度密切相关，负荷过大会导致轴承产生过热现象。

4. 环境温度轧机设备所处的环境温度也会对轧辊轴承的工作温度产生影响，特别是在高温环境下，轴承工作温度更容易升高。

以上因素共同作用下，会影响轧辊轴承的工作温度，因此在轧机设备的运行过程中需要对这些因素进行综合考虑，以保证轴承在合适的温度范围内工作。

二、合理的轧辊轴承工作温度范围轧辊轴承的合理工作温度范围通常需要根据具体的轴承型号和工作条件来确定。

一般来说，轧辊轴承的工作温度范围可以在80℃至120℃之间，超出这个范围就可能会导致轴承的过热或过冷现象，从而影响轴承的使用寿命和正常工作。

如果轧辊轴承的工作温度低于合理范围，可能会导致润滑油脂在轴承内部无法正常流动，从而使得轴承过早磨损或损坏；而如果工作温度高于合理范围，轴承内部的润滑油脂可能会失去润滑性能，导致轴承过热，进而加速轴承的老化和损坏。

合理的轧辊轴承工作温度范围对于轴承的正常运转和使用寿命至关重要，必须根据具体情况来确定并严格控制。

三、保持轧辊轴承的适宜工作温度的方法为了保持轧辊轴承的适宜工作温度，可以采取以下措施：1. 选用合适的轴承材料根据轧机设备的工作环境和使用条件，选择合适的轴承材料，以保证轧辊轴承在工作时具有良好的热传导性能和耐热性能。
