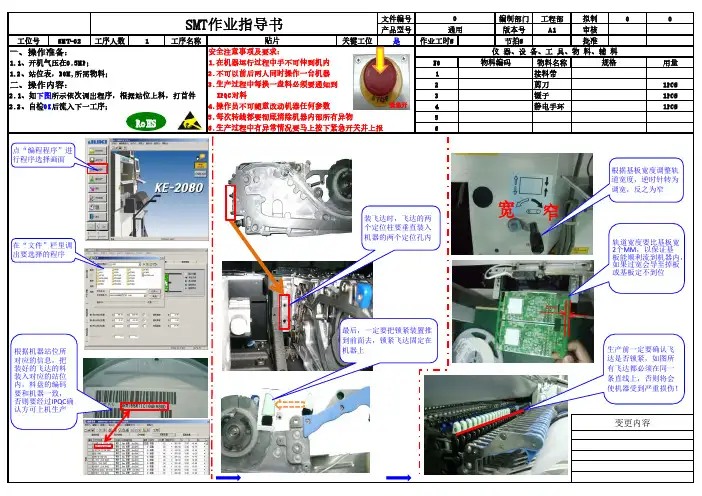

SMT上料操作指导书

2.1、如下图所示依次调出程序，根据站位上料，打首件
IPQC对料
2.2、自检OK后流入下一工序；
4.操作员不可随意改动机器任何参数
紧急开
RoHS
5.每次转线都要彻底清除机器内部所有异物 6.生产过程中有异常情况要马上按下紧急开关并上报
0 通用 作业工时S
NO 1 2 3 4 5 6
点“编程程序”进 行程序选择画面
轨道宽度要比基板宽 2个MM，以保证基 板能顺利流到机器内， 如果过宽会导至掉板 或基板定不到位
根据机器站位所 对应的信息，把 装好的飞达的料 装入对应的站位 内，料盘的编码 要和机器一致， 否则要经过IPQC确 认方可上机生产
最后，一定要把锁紧装置推 到前面去，锁紧飞达固定在 机器上
2mm
生产前一定要确认飞 达是否锁紧，如图所 有飞达都必须在同一 条直线上，否则将会 使机器受到严重损伤！
在“文件”栏里调 出要选择的程序
装飞达时，飞达的两 个定位柱要垂直装入 机器的两个定位孔内
编制部门 工程部 拟制
0
版本号
A1
审核
节拍S
批准
仪 器、设 备、工 具、物 料、辅 料
物料编码
物料名称
规格
接料带
剪刀
镊子
静电手环
0
用量 1PCS 1PCS 1PCS
宽窄
根据基板宽度调整轨 道宽度，逆时针转为 调宽，反之为窄
SMT作业指导书
文件编号 产品型号
工位号 SMT-02 工序人数
1
工序名称
贴片
关键工位
是
一、操作准备：
安全注ห้องสมุดไป่ตู้事项及要求：
1.1、开机气压在0.5MP；

SMT操作手册2.1.1 线体管理2.1.1.1 线别管理线别信息配置页面1) . 功能描述:产线线别管理维护功能,维护的有smt线,组装线,包装线,和测试线.2). 页面功能介绍:A1:点击新增,增加如上图一行,填写对应信息,然后点击确定保存线别信息,既新增一条线体.A2:点击会弹出一个新界面,站位管理页面,功能会在下面介绍.A3:修改功能,可以修改编号,名称,拉长等信息.当点击修改后,3项都会变成可写文本,修改会变成保存.点击保存即可保存修改后的信息.A4:删除,顾名思义,就是删除线体功能,慎用.2.1.1.2 站位管理页面.1)功能描述:主要是维护线别上的站位信息(页面是由1.1.1的线别信息配置页面点击查看站位弹出).2)页面功能介绍(smt站位信息除外):A1:点击新增,增加如上图一行,填写对应信息,然后点击新增保存站位信息,既新增一个站位(其中料号是从A2操作来,工单是有开工单页面来).A2:点击会跳到一个新界面,料号配置页面,功能会在下面介绍.A3:修改功能,可以修改物料,工单,工位名称.A4:删除,删除一个工位信息,慎用.3）SMT站位页面操作说明操作页面操作说明Smt站位操作的新增，料号配置功能跟其他线体一致。

但是料号配置功能，只有在第一个站位比对PCB光板时才有用(一定要跟工单的bom的光板料号一致)，其他站位料号随意。

另外新增了“版面选择“和”是否首次“等选择操作。

如果是阴阳板（both）类型的板子，则”是否首次“，必须选择”是“；其他情况，只有在炉后不贴PN号，则都是首次打板。

1.1.1.料号配置页面.1)功能描述:维护关键性物料.2)页面功能介绍:A1:新增一行,新增加一颗关键性物料,需要填料号,物料名称.然后点击保存新物料信息A2:修改功能,修改物料信息,可修改料号,物料名称,备注,修改会变成保存,然后点击保存,保存修改后信息.A3:删除,删除一个物料信息,慎用.2.5 SMT管理扫光板连板号扫连版扫PN和连板号根据PN查询主板物料信息根据物料批次查询所分配到的主板信息2.5.1 SMT料站表导入1)功能描述:导入smt贴片机料站表,用以防错料的基础数据.2)页面功能介绍:A1:该操作会弹出一个层,如下图:搜索按钮: 根据输入的条件查询数据,条件可以为空,为空即为查询所有的bom.确定按钮: 选择一个后点击确定按钮.该操作的意义是因为料站表里只有主料,可以将bom里的替代料带出来,还有可以验证料站表和bom里的料是否一致.A2:保存即导入料站表到系统的料站库里,并进行料站表物料的验证,和物料替代料的获取.2.5.2 SMT线别料站表关联1)功能描述:该页面主要是给每条线体配置料站表及app手持设备登录用户(注:一条线体只能绑定一份料站表(XPF,NXT),可以绑定多个用户).2)页面功能介绍:A1:该操作是新增一条线体和料站表信息,一般只有新增了线体的情况下使用.该操作会有如下反应:B1:该操作会弹出选择工单的层,如下图:C1:查询功能,根据条件查询,可以不输入条件,即查询所有的工单,条件支持模糊查询.C2:选择一个工单,点击确定.B2:选择料站表,会弹出层:和B1操作类似.A2:操作用户:给该线体绑定操作用户,该操作如下:D1:新增一行,给该线体添加用户,增加一行后,点击D3保存用户即可.D2:和D1+D3操作一样.A3:修改功能,和A1+B3一样.A4:查看料站表功能,如下图,可以查看当前线别正在使用的料站表信息,及feeder绑定情况.2.5.3 SMT工单工艺配置主要功能：配置工单的生产工艺，包括连版和拼版方式操作页面显示：区域说明：A: 工单号选择区域B: 拼版方式选择区域C: 连版方式选择区域操作步骤：在线体管理的站位信息配置页面，配置好线体站位IP后，到该站位登录MES系统打开该页面；鼠标点到B区域后，拿扫描枪扫描主板的PN号，则操作完毕。

文件编号DOC NO
修改次数
发行日期DATE
审核APPROVED
ierise-03-039
2005-11-24
版本REVISION
页次
发行人ISSUED BY
核准AUTHORIZED
V1.0
1/5
作业程序
OPERATION
4）.然后将白色胶带在穿过送带滚轴上即"向上--向下"动作（如图8其中每把
FEEDERS有表注图，如箭头1所示）,松开卷料带齿轮再将白色胶带放入齿轮
3）.装上FEEDERS,检查其是否有晃动，是否在一个平面内,如有异常将FEEDE
取下重新安装.
注意事项
NOTICE1）.将机器处于待机状态；2）.根据排料表准备所需要物料和相应规格的
FEEDER; 3）. FEEDER料轨检查，料轨在机器内较暗时,操作员必须用手电筒查
图
看.确保料轨上无组件等异物。4）。上料时应该注意取件位的调整，元件较大的 料应该调在让FEEDER勺红线正对料的中间（如图6）5）机器尽量不要放未使用 的FEEDER如果有一定要确认前面盖板是压下的！！
工具设备EQUIPMENT&TOOLS关材料MATERIAL
1.剪刀；2.接料带；3.手电筒；4.FEEDER;5.美纹胶；6.透明胶。
文件编号DOC NO
修改次数
发行日期DATE
审核APPROVED
ierise-03-039
版本REVISION
页次
V1.0
2/5
2005-11-24
核准AUTHORIZED
NOTICE
1）.将机器处于待机状态；2）.根据排料表准备所需要物料对应相应规格的FEEDER; 3）. FEEDER料轨检查，料轨在机器内较暗时,操作员必须用手电筒查 看.确保料轨上无组件等异物。

工位号
SMT-5 工序人数
1
一、操作准备：
1.1、打开电脑；
二、操作内容：
2.1、选择程序，调出要使用程序
2.2、用当前测试的基板调整轨道宽度
2.3、测试，并记录不良内容
RoHS
SMT作业指导书
工序名称

AOI
关键工位
安全注意事项及要求：
1.机器在测试过程中手不可以伸到机器内
2.连续性的不良要及时通知技术人员改善
3.敲击键盘不可用力敲出声音
4.不可以私自更改机器任何参数
5.机器测试过程中有异常要立刻按下
紧急按钮并上报
文件编号 产品型号
是
0 通用 作业工时S
NO
1
2
3
4
紧急开
5
6
编制部门 版本号
工A程1部内部公拟审开制核 第7页0，共11页 0
节拍S
批准
仪 器、设 备、工 具、物 料、辅 料
物料编码
物料名称
规格
用量
箭头纸
镊子
静电手环
双击桌面上ALD520应 用程序,点确定进入软 件画面
自动测试完成后，先 按电脑键盘“空格” 键，跳出报错画面， 然后按"Ctrl"或"Shift" 键分别往下或往上看 报错信息
在"文件"菜单下找到" 程序装载"路径点击进 入装载画面
选择要生产的机种图 像,点击"确定"
根据基板宽度，调节 两边的螺丝，调整轨 道宽度，宽度为刚好 能放下基板
根据报错信息，判断 焊点的焊接状态，不 良品用箭头纸标出送 修。重大不良第一时 间通知技术人员处理。 详细标准见《焊接工 艺标准》
