盖板涵作业指导书

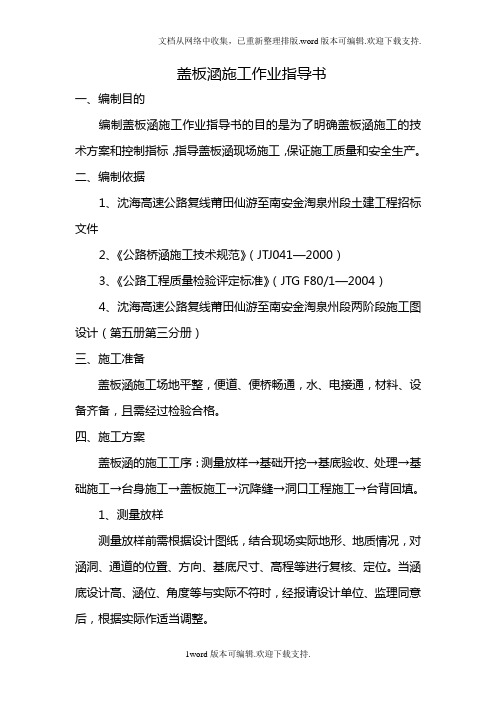

盖板涵施工作业指导书一、编制目的编制盖板涵施工作业指导书的目的是为了明确盖板涵施工的技术方案和控制指标，指导盖板涵现场施工，保证施工质量和安全生产。

二、编制依据1、沈海高速公路复线莆田仙游至南安金淘泉州段土建工程招标文件2、《公路桥涵施工技术规范》（JTJ041—2000）3、《公路工程质量检验评定标准》（JTG F80/1—2004）4、沈海高速公路复线莆田仙游至南安金淘泉州段两阶段施工图设计（第五册第三分册）三、施工准备盖板涵施工场地平整，便道、便桥畅通，水、电接通，材料、设备齐备，且需经过检验合格。

四、施工方案盖板涵的施工工序：测量放样→基础开挖→基底验收、处理→基础施工→台身施工→盖板施工→沉降缝→洞口工程施工→台背回填。

1、测量放样测量放样前需根据设计图纸，结合现场实际地形、地质情况，对涵洞、通道的位置、方向、基底尺寸、高程等进行复核、定位。

当涵底设计高、涵位、角度等与实际不符时，经报请设计单位、监理同意后，根据实际作适当调整。

现场复核无误后，由测量队施放盖板涵轴线和基础开挖边线，基础开挖边线需根据图纸规定的开挖坡比进行放样，并预留50cm左右的施工宽度。

测量队放样后，由现场工程师对放样点进行复核，施工分部及时将复核无误的控制点引至施工无法破坏的地方，防止控制点被破坏。

2、基础开挖⑴、基础开挖前必须做好排水工作，在既有排水沟、渠中修建的涵洞，先挖好排水沟，或在涵洞上游不影响施工的地方挖好集水坑，用污水泵排水，同时根据涵洞基坑四周地形，做好地面防排水工作。

⑵、基础开挖时，先用灰线根据测量队放样控制点打出开挖线，采用人工配合机械开挖，石方用小炮松动开挖，机械挖至离设计高程20cm处，人工开挖至设计标高。

开挖过程中，遇有地下水渗出时，在涵洞基坑上下游对称坑角处设集水井，用污水泵集中排水。

保证基底不被雨水浸泡。

⑶、基坑开挖至设计标高后必须检测基坑承载力，如基底地基承载力不符合设计要求时，经报请设计、监理单位同意后，按要求采取加固处理措施。

目录一、编制目的 ...............................................................................................................................- 1 -二、编制依据 ...............................................................................................................................- 1 -三、适用范围 ...............................................................................................................................- 1 -四、资源配置 ...............................................................................................................................- 1 -1.主要施工机械 ...................................................................................................................- 1 -2.主要人员配备 ...................................................................................................................- 2 -3.主要试验及测量仪器 .......................................................................................................- 2 -五、作业要求 ...............................................................................................................................- 2 -六、施工工艺流程 .......................................................................................................................- 2 -七、施工方法 ...............................................................................................................................- 3 -1.基坑开挖 ...........................................................................................................................- 3 -2.基础施工 .........................................................................................................................- 3 -3.墙身施工 ...........................................................................................................................- 3 -4.盖板施工 ...........................................................................................................................- 3 -5.钢筋加工 ...........................................................................................................................- 3 -6.砼拌合运输 .......................................................................................................................- 4 -7．砼浇筑 ..........................................................................................................................- 4 -8.砼养护 .............................................................................................................................- 4 -9.支架模板的拆除 ...............................................................................................................- 5 -10 ．端翼墙及铺砌工程 ......................................................................................................- 5 -11 ．沉降缝的处理..............................................................................................................- 5 -12. 涵洞缺口回填 .................................................................................................................- 5 -八、技术要点及注意事项 ...........................................................................................................- 5 -九、质量控制标准 .......................................................................................................................- 6 -1.主控项目 ...........................................................................................................................- 6 -2.一般项目 ...........................................................................................................................- 6 -十、安全、环保、文明施工 .......................................................................................................- 7 -1．职业健康安全 ................................................................................................................- 7 -2．环境保护、水保 ............................................................................................................- 8 -3.文明施工保证措施 ...........................................................................................................- 8 -盖板涵施工作业指导书一、编制目的明确盖板涵施工作业的作业要求、工艺流程、操作要点、注意事项和相应的工艺标准，指导、规范施工。

宜宾至彝良咼速公路盖板涵工程施工作业指导书二分部(K14+05A K20+702.53)编制：敬亮白复核：张硕茂白审核：周书峰白邢台路桥建设总公司宜宾至彝良高速公路(四川境)赵场互通至绥庆互通段项目经理部二分部2016年6月4日发布2016年6月5日实施盖板涵工程施工作业指导书一、目的明确盖板涵工程施工的工艺流程、操作要点和相应的工艺标准，指导、规范各分部盖板涵工程施工。

确保盖板涵工程施工质量和安全，优质、高效的完成K14+053-K20+702.53段盖板涵工程施工，特制定本作业指导书。

二、适用范围本施工作业指导书适用于宜宾至彝良高速公路（四川境）绥庆互通至赵场互通，K14+053-K20+702.53段盖板涵工程施工。

三、编制主要应用标准和规范1、《钢筋焊接及验收规程》JGJ18-20032、《公路桥涵施工技术规范》（JTG/TF50-2011）3、《公路工程质量检验评定标准》JTG F80/1-20044、《公路工程施工安全技术规范》JTG F90-2015四、交底内容施工前，创建施工测量控制网，控制点分布在线路中心线两侧，并与设计院GPS点联接，控制网要求通视条件良好、桩位稳固、放样方便。

按设计单位提供的等级水准点，用精密水准仪进行引测和必要的施工测量，布置在施工区域附近，测量成果经监理测量组复核确认后再用于施工。

施工过程中定期对测量控制网（点）进行闭合校验，保证各点位于同一系统。

配备先进、充足的测量设备及业务能力强的测量人员，以满足施工需求。

场地平整：测量放线，定出涵洞位置，用挖掘机、推土机配合平整施工场地，在场地四周布置联通的临时排水沟；修整进出场临时道路，施工机械进场安装调试，准备施工。

用全站仪进行定位，根据施工图准确定出涵洞轴线及高程，确定开挖线以及开挖深度，经复核无误报请监理工程师批准后方可开工。

1、涵洞基础施工（1）、测量放样：用全站仪进行定位，根据施工图准确定出涵洞轴线及高程，确定开挖线以及开挖深度，经复核无误报请监理工程师批准后方可开工。

盖板涵施工作业指导书1、工艺流程测量放样→基坑开挖→地基处理→垫层施工→测量放样→安装基础模板→浇筑基础混凝土→拆模养生→墙身测量放样→绑扎墙身钢筋→安装墙身模板→浇筑墙身混凝土→拆模养生→台帽测量放样→绑扎台帽钢筋→安装台帽模板→浇筑台帽混凝土→拆模养生→安装盖板模板→现浇盖板预制盖板→吊装盖板2、施工机械插入式振捣器、吊车、挖掘机、装载机、自卸汽车、发电机组等。

3施工准备3.1技术准备3.1.1、熟悉和分析施工现场的地质、水文资料，由各合同段总工程师组织工程设计部、工程管理部、安全质量部等相关部门向各部部长及技术人员就合同有关条款、设计图、设计文件、施工技术规范和质量要求、使用的施工方法和材质要求等进行交底。

各部长及相关技术人员向现场施工班组、施工人员进行技术、操作、安全环保交底，确保施工过程中的过程质量和人身安全。

3.1.2、熟悉施工现场环境，排查清施工区域内的地下管线（管道、电缆）、地下构筑物、危险建筑等的分布情况。

本工程危险源包括高空坠落、物体打击、触电、机械伤害、坍塌、中毒、火灾、职业病等。

3.2、作业条件3.2.1、施工前场地完成三通一平。

3.2.2、安全防护设施、标志牌全部就位。

3.2.3、人员配备及技能培训l、人员配备：工区长一名，技术员一名，专职安全员一名。

2、技能培训①培训方式：采用会议、授课、观看影像资料及考察观摩的形式。

②培训内容：施工工艺工法、技术要求、安全文明环保施工要求。

4、盖板涵施工4.1、清理施工现场，修筑施工便道施工前对现场进行清理平整，修筑必要的施工便道、排水系统及安装施工用电供应设备4.2、测量放样采用全站仪，用坐标法，对盖板涵进行总体定位，根据原地面高程与涵洞基础设计高程确定基坑开挖深度及开挖边线，并洒出白灰线标识。

4.3、基础开挖及基础处理1、人工配合挖掘机开挖基坑。

开挖宽度比设计宽度宽出50~lOOcm，机械开挖到距设计深度lOcm左右时，改由人工开挖至设计标高，避免超挖后回填。

新建蒙西至华中地区铁路煤运通道土建MHTJ-21标工程盖板涵施工作业指导书批准：审核：编制：中国水电四局有限公司蒙华铁路MHTJ-21标段项目经理部2015年11月目录1适用范围 (1)2工艺流程 (1)3施工要求 (1)3.1测量放样 (1)3.2基坑开挖 (1)3.3基底处理 (2)3.4基础及边墙施工（模板支架） (2)3.5基础及边墙施工（混凝土浇筑） (3)3.6盖板预制 (3)3.7盖板吊装 (5)3.8混凝土养护 (5)3.9沉降缝 (5)3.10防水层 (6)3.11保护层 (7)3.12过渡段填筑 (7)3.13锥坡施工 (7)3.14安全注意事项 (8)盖板涵作业指导书1适用范围适用于蒙华铁路MHTJ－21标段项目经理部盖板涵施工。

2工艺流程施工准备→测量放样→基坑开挖→基础及边墙施工→盖板预制及安装→端翼墙及铺砌施工→防水层铺设→缺口回填。

3施工要求3.1测量放样测定基坑中心线、方向、高程，定出基坑开挖范围，采用石灰粉绘出基坑开挖的上口边线。

3.2基坑开挖1）基坑开挖前做好地表排水，在基坑顶面四周应向外设置排水坡，并在适当距离设置截水沟，防止雨水汇入坑内，并应防止水渗入，影响坑壁稳定。

2）在挖掘机开挖至接近开挖线时，用人工方法施工，以保持边坡平整顺直、尺寸准确。

挖至坑底时保留不少于30cm的厚度，用人工挖至基底标高。

采用模板进行混凝土基础施工的基底边线应比基础每边大50cm，保证基础施工的工作面。

3）弃土堆坡脚距坑顶缘的距离不小于基坑深度。

基坑顶动载距坑顶缘间距不得小于1.0m。

4）基坑开挖完成后，应进行平面和水准测量。

3.3基底处理1）基底开挖以后，进行人工清理基坑。

若出现地下水，则配备水泵进行抽水，周边挖设排水沟和集水井。

2）原地基或经处理后的基底应进行地基承载力检测，满足设计要求后精确测放出涵洞基础平面尺寸。

3）涵洞基底须换填时，提前进行换填材料的级配配制。

换填时每20cm一层铺垫整平，采用压路机或小型夯实机械进行夯压密实，经检测达到承载力要求后再进行基础的施工。

盖板涵施工作业指导书一、编制目的编制盖板涵施工作业指导书的目的是为了明确盖板涵施工的技术方案和控制指标，指导盖板涵现场施工，保证施工质量和安全生产。

二、编制依据1、沈海高速公路复线莆田仙游至南安金淘泉州段土建工程招标文件2、《公路桥涵施工技术规范》（JTJ041—2000）3、《公路工程质量检验评定标准》（JTG F80/1—2004）4、沈海高速公路复线莆田仙游至南安金淘泉州段两阶段施工图设计（第五册第三分册）三、施工准备盖板涵施工场地平整，便道、便桥畅通，水、电接通，材料、设备齐备，且需经过检验合格。

四、施工方案盖板涵的施工工序：测量放样→基础开挖→基底验收、处理→基础施工→台身施工→盖板施工→沉降缝→洞口工程施工→台背回填。

1、测量放样测量放样前需根据设计图纸，结合现场实际地形、地质情况，对涵洞、通道的位臵、方向、基底尺寸、高程等进行复核、定位。

当涵底设计高、涵位、角度等与实际不符时，经报请设计单位、监理同意后，根据实际作适当调整。

现场复核无误后，由测量队施放盖板涵轴线和基础开挖边线，基础开挖边线需根据图纸规定的开挖坡比进行放样，并预留50cm左右的施工宽度。

测量队放样后，由现场工程师对放样点进行复核，施工分部及时将复核无误的控制点引至施工无法破坏的地方，防止控制点被破坏。

2、基础开挖⑴、基础开挖前必须做好排水工作，在既有排水沟、渠中修建的涵洞，先挖好排水沟，或在涵洞上游不影响施工的地方挖好集水坑，用污水泵排水，同时根据涵洞基坑四周地形，做好地面防排水工作。

⑵、基础开挖时，先用灰线根据测量队放样控制点打出开挖线，采用人工配合机械开挖，石方用小炮松动开挖，机械挖至离设计高程20cm处，人工开挖至设计标高。

开挖过程中，遇有地下水渗出时，在涵洞基坑上下游对称坑角处设集水井，用污水泵集中排水。

保证基底不被雨水浸泡。

⑶、基坑开挖至设计标高后必须检测基坑承载力，如基底地基承载力不符合设计要求时，经报请设计、监理单位同意后，按要求采取加固处理措施。

盖板涵施工作业指导书ZJYGS/ZY02—19—20031 范围适用于铁路工程盖板涵施。

2 施工准备2.1 材料和主要机具：水、水泥、砂、碎石片石、钢筋、结构钢焊条、电焊机、防水涂料、防水卷板、铁锹、土篮、模板、脚手杆、混凝土搅拌机、灰浆搅拌机、钢筋调直机、钢筋切断机、钢筋弯曲机、汽车式起重机、挖掘机、推土机、卷扬机、蛙式打夯机、砂浆试模、混凝土试模2.2 作业条件：平整施工场地，保证材料、机具运输道路畅通。

3 操作工艺3.1 工艺流程图3.2 工艺流程的描述3.2.1 施工准备：准备工程施工所用的材料、机具并进行材质检验。

3.2.2 挖基：详见《明挖基础施工作业指导书》。

3.2.3 夯填碎石：如果设计文件要求基底夯填碎石时则按照设计要求的厚度进行换填，并夯实。

3.2.4 基础砌筑：如果基础为浆砌片石基础，则见《砌体砌筑施工作业指导书》；如为混凝土基础则见《混凝土施工作业指导书》。

3.2.5 翼墙边墙砌石：见《砌体砌筑施工作业指导书》。

3.2.6 墙身混凝土：见《混凝士施工作业指导书》。

3.2.7 预制盖板：按照设计要求尺寸安装模板、绑扎钢筋、浇筑混凝士，详见《混凝士施工作业指导书》及《钢筋钢筋混凝土施工作业指导书》。

3.2.8 安装盖板：盖板一般采用汽车式起重机安装安装时由专人指挥，安装前应检查成品及涵洞各部尺寸接触面应凿毛井刷洗干净（不含沉降缝处），安装时应浇水湿润，井用不低于M10水泥砂浆填塞。

3.2.9 帽石混凝土：按照设计要求支立模板，浇筑混凝土参照《混凝土施工作业指导书》。

3.2.10 防水层制作：防水层施工见《防水层施工作业指导书》。

3.2.11 路堤缺口填筑：路堤缺口填筑必须从涵身两侧同时、对称、水平、分层施工并碾压密实。

当涵顶填筑厚度超过1.0m后，方可通行大型机械。

涵洞两侧靠近边墙的部分不得用大型机械施工，宜采用人工配合小型机械的方法夯填密实。

3.2.12 附属工程砌筑：附属工程砌筑详见《砌体砌筑工程施工作业指导书》。

盖板涵及通道工程作业指导书1、目的为确保盖板涵及通道施工过程处于受控状态，满足设计和规范的要求。

2、适用范围适用于湖北省大广北高速公路一期土建工程施工第三合同段盖板涵及通道施工的全过程。

3、编制依据3.1大庆至广州高速公路湖北省麻城至浠水段一期土建工程施工招标文件项目专用本3.2《公路路基施工技术规范》（JTJ033-95）3.3湖北省大广北高速公路《施工监理实施细则》3.4湖北省大广北高速公路一期土建工程第三合同段施工图纸4、职责4.1总工程师：负责对全路段盖板涵及通道施工的相关技术要求和施工详图进行审核。

4.2工程技术部：负责组织相关技术人员按照盖板涵及通道设计图和施工技术要求进行施工详图的编制、报批与发放，并对施工作业队伍进行技术交底。

现场督促施工人员按照技术要求进行施工。

4.3施工负责人：负责指导盖板涵及通道基础开挖和回填与构造物混凝土浇筑的现场施工全过程，根据设计及规范要求严格执行基础开挖和回填与构造物混凝土浇筑的技术要求。

4.4测量队：负责盖板涵及通道基础开挖中边线和回填中边线的复测，及模板边线放线定位和复检。

4.5质检员：负责对盖板涵及通道施工质量进行检验评定及控制，做好质量控制资料。

4.6试验员：负责盖板涵及通道施工的各项检验项目进行取样检验，提供试验结果，为质量评定提供依据。

5、盖板涵及通道施工作业方法：5.1 主要施工工艺流程施工准备→测量放样→基础开挖→修整基底→检验基底承载力→铺垫砂垫层并夯实→基础立模→基础混凝土浇筑→台身混凝土浇筑→台帽及耳墙钢筋绑扎、立模→台帽及耳墙砼浇筑→盖板吊运安装→帽石钢筋绑扎、立模→帽石混凝土浇筑→支撑梁施工→通道排水沟施工→台背回填、锥坡施工→通道路面施工→接线施工→验收→完工5.1.1水泥混凝土面板施工工艺流程施工准备→清理基层→测量放样→安装模板→砼拌和运输→砼摊铺→砼振捣→抹面及拉毛→养生及拆模→切缝及填缝5.1.2 水泥稳定碎石基层施工工艺流程施工准备→测量放样→混合料拌和→摊铺→整形碾压→处理接缝→养生→完工验收5.2主要施工方法5.2.1下构施工5.2.1.1 施工准备位于水田中，淤泥、软土层较厚的通道，施工前要将通道范围内的水田深沟进行排水、晾晒，晒干后将杂草进行人工清除，然后测量放样，确定通道平面位臵。

目录一、基本要求二、盖板涵三、外观质量及预防措施四、台背回填五、安全生产、文明施工涵洞、通道作业指导书一般要求：1、分项工程开工报告已得到批复；所需的机械设备、人员已进场到位，施工现场的各种标示牌齐全。

2、拌和站已按工地建设标准化要求建成，并具备提供符合涵洞、通道的混凝土要求的能力。

3、地基承载力必须满足设计要求，如不满足要求，进行换填处理，换填厚度如设计代表计算确定。

不得超挖，超挖部分不得回填虚土，必须采用经监理人批准的回填工艺，回填处理时监理人旁站。

4、洞口浆砌工程与涵洞混凝土主体的衔接，接缝垂直、宽度上下统一，为2cm，填塞沥青玛蹄酯等具有弹性和不透水材料，并填充密实。

5、开挖基坑前应复核设计的涵洞、通道位置、角度等是否与实际相符。

6、涵洞、通道应每隔4~6m设置一道沉降缝，（或按有关文件要求设置）采用沥青麻絮等符合要求的填料填塞，必须塞满填实，并保证其竖直，宽度一致，同时必须贯穿整个断面。

7、钢筋加工1）建立钢筋下料确认制度，由现场技术人员按照图纸计算各细部尺寸，由现场技术负责人及现场建立工程师确认，钢筋工应严格按照下料表（图）进行加工成型。

2）钢筋加工前应调直、切头，无局部弯曲，表面洁净、无伤痕、无污渍、无漆皮、无鳞锈等。

带有颗粒状或片状老锈的钢筋不得使用。

3）保护层使用小石子混凝土垫块，垫块强度不小于所在部位混凝土的设计强度。

禁止使用塑料垫块和砂浆垫块和钢筋头垫块。

4）严格按照施工规范要求，控制钢筋的弯制和端部弯钩的加工质量。

5）钢筋的连接。

宜采用焊接接头或绑扎接头，一般不采用机械连接接头。

6）搭接焊（1）每批钢筋焊接前，应先选定焊接工艺和焊接参数，按实际条件进行试焊，试焊质量经检验合格后方可正式施焊。

钢筋焊接必须在焊台上进行，禁止就地施焊。

对施焊场地应有适当的防风、雨、雪、严寒设施。

（2）进场的钢筋电弧焊焊条必须检验合格后方可使用。

禁止使用假冒伪劣产品。

（3）钢筋电弧焊接前必须弯好角度，保证焊接同心，禁止焊后弯同心角。

盖板涵施工作业指导书1、目的指导盖板涵的施工作业。
