ＵＴ６０系列（通用型数字万用表） -> UT60B

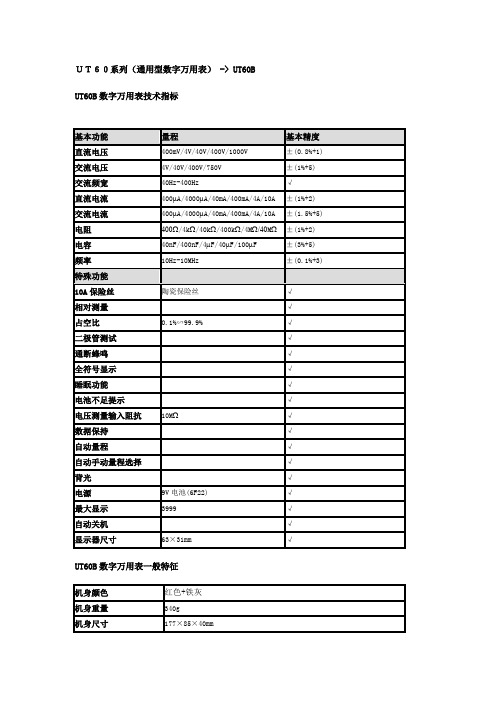

UT60B数字万用表技术指标
基本功能量程基本精度直流电压400mV/4V/40V/400V/1000V ±(0.8%+1)交流电压4V/40V/400V/750V ±(1%+5)交流频宽40Hz-400Hz √
直流电流400μA/4000μA/40mA/400mA/4A/10A ±(1%+2)交流电流400μA/4000μA/40mA/400mA/4A/10A ±(1.5%+5)电阻400Ω/4kΩ/40kΩ/400kΩ/4MΩ/40MΩ±(1%+2)电容40nF/400nF/4μF/40μF/100μF ±(3%+5)频率10Hz-10MHz ±(0.1%+3)特殊功能
10A保险丝陶瓷保险丝√
相对测量√
占空比0.1%∽99.9% √
二极管测试√
通断蜂鸣√
全符号显示√
睡眠功能√
电池不足提示√
电压测量输入阻抗10MΩ√
数据保持√
自动量程√
自动手动量程选择√
背光√
电源9V电池(6F22) √
最大显示3999 √
自动关机√
显示器尺寸63×31mm√
UT60B数字万用表一般特征
机身颜色红色+铁灰
机身重量340g
机身尺寸177×85×40mm
标准配件表笔，电池，说明书，测试夹，保修卡，表笔灯（UT-TL）*，带灯
表笔（UT-L1/L2）*
标准内包装彩盒
标准包装数量40台
标准包装尺寸595×400×326mm
标准包装箱毛重21kg。
八、万用表(以优利德U T60B为例)八、万用表（以优利德UT60B为例）1、适用范围测量主板、电源等部件的各组电压以及有关信号的对地电阻。
对不加电、无显示、CMOS 掉电等故障判断有指导作用。
电+脑*维+修-知.识_网(w_ww*dnw_xzs*co_m)2、使用方法 (详细内容见厂家提供的使用说明书)1）打开万用表的电源开关(POWER)，连接好信号线，将黑表笔接公共端（COM位置），红表笔根据所需测试的情况，分别选项电压、电阻、频率（V HzΩ位置）或电流端口（μA MA或10A端口）；2）在使用前，先根据需要测量电路或元器件的电阻、电压或电流数值，选择好万用表的相应档位（V、Ω、Hz、μA、MA或A）；1）估计被测电路或元器件的测量值，以及要求精度的不同，再调节手动按钮（RANGE）对被测电路的电阻、电流、电压的测量范围进行调整（如果无法估计测量值大小，建议使用最大量程，以免损坏万用表）；4) 然后将两个表笔与被测电路或元器件连接。
测量电压或电阻时，将两个表笔并联在电路或元器件的两端（如测对地电压或电阻，将黑表笔接地）；测量电流时，将两个表笔与电路或元器件串联起来。
最后读取测量结果。
电+脑*维+修-知.识_网(w_ww*dnw_xzs*co_m)3、注意事项1）使用前要检查仪表及表笔，谨防任何损坏或不正常的现象。
如果发现任何异常情况如表笔裸露、机壳破损、液晶显示器无显示等，请不要进行使用。
严禁使用没有后盖和后盖没有盖好的仪表，否则有电击危险；2）表笔破损必须更换，并换上同样型号或相同电气规格的表笔；3）当仪表正在测量时，不要接触裸露的电线、连接器、没有使用的输入端或正在测量的电路；2）测量高于直流60V或交流30V以上的电压时，务必小心谨慎，切记手指不要超过表笔挡手部分，防止触电；3）在不能确定被测量的大小范围时，将功能量程开关置于最大量程位置。
切勿超过每个量程所规定的输入极限值；6）不要测量高于允许输入值的电压或电流；7）测量时功能开关必须置于正确的量程档位，在功能量程开关转换之前，必须断开笔与被测电路的连接，严禁在量测进行中转换档位，以防损坏仪表；8）进行在线电阻、电容、二极管或电路通断测量之前，必须首先将电路‘扣所有电源关断并将所有电容器放电；9）不要在高温、高湿、易燃、易爆和强磁场环境中的存放、使用仪表；10）请勿随意改变仪表内部接线，以免损坏仪表和危及安全；11）当LCD显示器显示电池欠缺标志时，应及时更换电池，以确保测量精度。
序 言尊敬的用户：您好！感谢您选购全新的优利德仪器，为了正确使用本仪器，请您在本仪器使用之前仔细阅读本说明书全文，特别有关“安全注意事项”的部分。
如果您已经阅读完本说明书全文，建议您将此说明书进行妥善的保管，与仪器一同放置或者放在您随时可以查阅的地方，以便在将来的使用过程中进行查阅。
目 录项 目 页一、 简 介二、 开箱检查三、 概述1.概述2.技术指标3.使用注意事项四、 面板操作说明1.前面板操作说明2.后面板操作说明3.基本操作说明五、 联机功能（UT632）六、 保养与维修1.保养与维修2.保修2 2 2 2 2 3 4 4 5 6 6 6 6 61一、简 介感谢您购买我公司的产品！为了确保您正确使用本仪器，获得最佳的测试性能，建议在使用本仪器前详细阅读本说明书。
阅毕，请保存好说明书。
该毫伏表是根据严格的质量控制标准生产，对元器件进行全面筛选老化，且通过了一系列的性能测试，环境测试及安规测试，保证你放心安全地使用。
在规定的工作环境中能够处于最佳工作状态。
二、开箱检查检查产品的外观是否有破损、刮伤等。
包装箱的内容如下所述。
如果内容不符或者仪器有损坏，请与本公司最近的销售服务处联系。
提供标准零部件如下：UT630双路数字交流毫伏表 1台三芯电源线 1根说明本 1本保险丝0. 5A 2只Q9双夹线 2根上位机安装光碟（UT632） 1张USB标准打印机线（UT632） 2根三、概 述1.概述UT630双通道数显交流毫伏表分为 UT631、UT632 （带数据传输）两种型号，此系列毫伏表具有测量电压频率范围宽，输入阻抗高（≥10ΜΩ），电压测量范围宽，分辨率高（1μV）且测量精度高的优点。
可广泛应用于工厂、试验室、科研单位、部队及学校。
2.技术指标1）测量电压范围：400μV~400V，分辨率1μV，四位 LCD数显，最大显示4040。
分六个量程：4mV、40mV、400mV、4V、40V、400V。
U T2.714.101D Ut33b电源理图.sch-1 - Tue Feb 14 09:59:06 2006U T2.714.116D Ut33d原理图.sch-1 - Sat Jun 25 09:38:21 2005U T51 电原理图.sch-1 - Sat Jun 25 09:58:28 2005U T52(030698E)线路原理图.SCH-1 - Sat Jun 25 09:20:35 2005UT56.SCH-1 - Sat Jun 25 09:03:39 2005U T57SMT原理图.sch-1 - Mon Jun 27 12:34:13 2005UT60D-7.sch-1 - Sat Jun 25 08:08:08 2005U T60E-1（原理图）.SCH-1 - Sat Jun 25 08:06:26 2005UT70D.SCH-1 - Wed Sep 29 21:00:26 2004序 言尊敬的用户：您好！感谢您选购全新的优利德仪表，为了正确使用本仪表，请您在使用之前仔细阅读说明书全文，特别有关“安全注意事项”的部分。
如果您已经阅读完本说明书全文，建议您将此说明书进行妥善的保管，与仪器一同放置或者放在您随时可以查阅的地方，以便在将来的使用过程中进行查阅。
有限担保和有限责任优利德公司担保本产品自购买之日起一年内，在材料和工艺上均无任何缺陷。
本担保不适用于保险丝，一次性电池，或由于意外、疏忽、误用、改装、污染及非正常操作或处理引起的损坏。
经销商无权以优利德的名义给予其它任何担保。
如在保修期内需要保修服务，请与您就近的优利德授权服务中心联系，获得产品退还授权信息； 然后将产品寄至该服务中心，并附上产品问题描述。
本项担保是您能获得的唯一补偿。
除此以外，优利德不提供任何明示或隐含的担保，例如适用于某一特殊目的的隐含担保。
同时，优利德不对基于任何原因或推测而导致的任何特殊、间接、附带或继起的损坏或损失负责。
U T2.714.101D Ut33b电源理图.sch-1 - Tue Feb 14 09:59:06 2006U T2.714.116D Ut33d原理图.sch-1 - Sat Jun 25 09:38:21 2005U T51 电原理图.sch-1 - Sat Jun 25 09:58:28 2005U T52(030698E)线路原理图.SCH-1 - Sat Jun 25 09:20:35 2005UT56.SCH-1 - Sat Jun 25 09:03:39 2005U T57SMT原理图.sch-1 - Mon Jun 27 12:34:13 2005UT60D-7.sch-1 - Sat Jun 25 08:08:08 2005U T60E-1（原理图）.SCH-1 - Sat Jun 25 08:06:26 2005UT70D.SCH-1 - Wed Sep 29 21:00:26 2004序 言尊敬的用户：您好！感谢您选购全新的优利德仪表，为了正确使用本仪表，请您在使用之前仔细阅读说明书全文，特别有关“安全注意事项”的部分。
如果您已经阅读完本说明书全文，建议您将此说明书进行妥善的保管，与仪器一同放置或者放在您随时可以查阅的地方，以便在将来的使用过程中进行查阅。
有限担保和有限责任优利德公司担保本产品自购买之日起一年内，在材料和工艺上均无任何缺陷。
本担保不适用于保险丝，一次性电池，或由于意外、疏忽、误用、改装、污染及非正常操作或处理引起的损坏。
经销商无权以优利德的名义给予其它任何担保。
如在保修期内需要保修服务，请与您就近的优利德授权服务中心联系，获得产品退还授权信息； 然后将产品寄至该服务中心，并附上产品问题描述。
本项担保是您能获得的唯一补偿。
除此以外，优利德不提供任何明示或隐含的担保，例如适用于某一特殊目的的隐含担保。
同时，优利德不对基于任何原因或推测而导致的任何特殊、间接、附带或继起的损坏或损失负责。

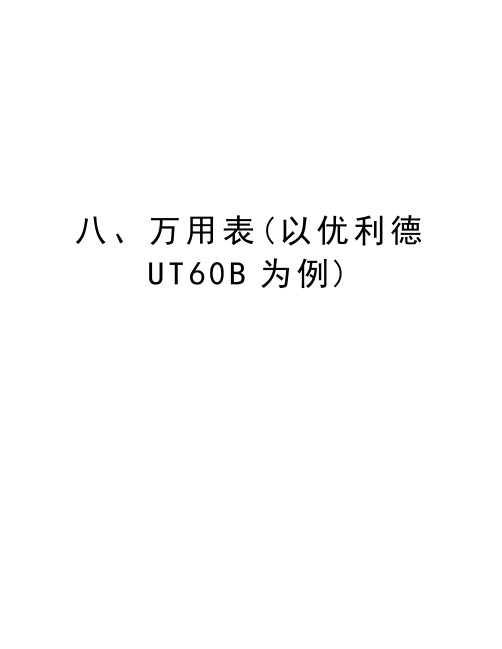

八、万用表（以优利德UT60B为例）
1、适用范围
测量主板、电源等部件的各组电压以及有关信号的对地电阻。
对不加电、无显示、CMOS 掉电等故障判断有指导作用。
电+脑*维+修-知.识_网(w_ww*dnw_xzs*co_m)
2、使用方法(详细内容见厂家提供的使用说明书)
1）打开万用表的电源开关(POWER)，连接好信号线，将黑表笔接公共端（COM位置），红表笔根据所需测试的情况，分别选项电压、电阻、频率（V HzΩ位置）或电流端口（μA MA 或10A端口）；
2）在使用前，先根据需要测量电路或元器件的电阻、电压或电流数值，选择好万用表的相应档位（V、Ω、Hz、μA、MA或A）；
1）估计被测电路或元器件的测量值，以及要求精度的不同，再调节手动按钮（RANGE）对被测电路的电阻、电流、电压的测量范围进行调整（如果无法估计测量值大小，建议使用最大量程，以免损坏万用表）；
4) 然后将两个表笔与被测电路或元器件连接。
测量电压或电阻时，将两个表笔并联在电路或元器件的两端（如测对地电压或电阻，将黑表笔接地）；测量电流时，将两个表笔与电路或元器件串联起来。
最后读取测量结果。
电+脑*维+修-知.识_网(w_ww*dnw_xzs*co_m)
3、注意事项
1）使用前要检查仪表及表笔，谨防任何损坏或不正常的现象。
如果发现任何异常情况如表笔裸露、机壳破损、液晶显示器无显示等，请不要进行使用。
严禁使用没有后盖和后盖没有盖好的仪表，否则有电击危险；
2）表笔破损必须更换，并换上同样型号或相同电气规格的表笔；
3）当仪表正在测量时，不要接触裸露的电线、连接器、没有使用的输入端或正在测量的电路；
2）测量高于直流60V或交流30V以上的电压时，务必小心谨慎，切记手指不要超过表笔挡手部分，防止触电；
3）在不能确定被测量的大小范围时，将功能量程开关置于最大量程位置。
切勿超过
每个量程所规定的输入极限值；
6）不要测量高于允许输入值的电压或电流；
7）测量时功能开关必须置于正确的量程档位，在功能量程开关转换之前，必须断开
笔与被测电路的连接，严禁在量测进行中转换档位，以防损坏仪表；
8）进行在线电阻、电容、二极管或电路通断测量之前，必须首先将电路‘扣所有电源关断并将所有电容器放电；
9）不要在高温、高湿、易燃、易爆和强磁场环境中的存放、使用仪表；
10）请勿随意改变仪表内部接线，以免损坏仪表和危及安全；
11）当LCD显示器显示电池欠缺标志时，应及时更换电池，以确保测量精度。
