给排水管安装指导书

目录1.目的 (2)2.编制依据 (2)3.适用范围 (2)4.材质要求 (2)5.施工工艺及技术要求 (3)6.质量要求 (8)7.给排水管道施工工艺流程图 (9)11.目的明确给排水管道工程施工作业的工艺流程、操作要点和相应的工艺标准，指导给排水管道工程施工作业。

2.编制依据1.1施工承包合同及招投标文件。

1.2喀什市阿瓦提路K0+000—K6+100阶段施工图。

1.3交通部、建设部现行相关设计规范、施工规范（指南）、国家标准、市政公路施工技术指南、验收标准及暂行规定。

1.4现场施工调查所获得的有关资料。

1.5各种人员、机械设备及材料的配置情况。

3.适用范围适用于阿瓦提路给排水管道工程施工。

4.材质要求4.1排水管道：水泥、砂、石、钢材、半成品等材料必须经试验后方可使用。

污水主管、支管及雨水口管均采用增强聚丙烯FRPP模压排水管（环刚度SN≥8KN/㎡，位于机动车道下或者当管道埋深H≥4m时，环刚度采用SN≥12.5KN/㎡）。

4.2给水管道：水泥、砂、石、钢材、半成品等材料必须经试验后方可使用。

管节表面应无斑疤、裂纹、严重锈蚀等缺陷，焊接钢管和球墨铸铁管内壁采用离心涂水泥砂浆防腐；球墨铸铁管外壁采用除锈后刷二2道热沥青防腐；管件经除锈后，涂刷防腐底漆二道，面漆二道。

焊接钢管采用除锈后环氧煤沥青玻璃纤维布特强级防腐。

如果管道、管件出厂已做标准防腐，则现场检查破损处亦按上述要求补内外防腐。

焊接钢管焊缝处需补做内外防腐。

5.施工工艺及技术要求5.1施工准备⑴核查地质资料，结合设计参数，选择合适的施工机械和施工方法。

⑵检查材料质量，不合格的不让进场。

⑶测量控制中心线和水准点。

⑷平整场地，清除障碍物，标记处理场地范围内地下构造物及管线。

5.2排水管道施工工艺⑴测量放样根据设计图纸及管道中心线和水准点正确地进行管道的测量放样工作，并设置固定可靠的护桩。

⑵沟槽开挖污水管渠采用大开挖埋设。

根据本工程原地面标高及管道设计深度，均放坡1：0.75开挖施工。

给排水管道安装方法1）、管道安装工艺：2）、预制加工：a、根据图纸和现场实际，测量尺寸，绘制草图。

b、用砂轮切割机或钢锯断管，断管要平齐，铣口外棱倒角15度。

c、将管道插入承口3/4深度，检查是否合适。

d、用棉布将承插口插净，进污用丙酮除掉。

e、用毛刷涂刷粘接剂，先涂承口，后涂插口。

f、用力将管道垂直插入承口，销作转动，找正方向。

g、粘接完毕后立即将溢出的粘接剂擦干净。

3）、干管安装：a、根据图纸要求预留洞或套管。

b、根据坐标、标高、坡度做好吊架、托架。

c、按粘接工艺依次进行安装。

d、用充气橡胶球封闭出口，做闭水试验，水位不下降为合格。

4）、立管安装：a、根据图纸要求预留洞或套管。

b、清理现场，搭操作平台。

c、清理伸缩节，将胶圈擦干净。

d、复查洞口，立管插入端做好插入长度标记。

e、涂肥皂液，将卡具卡在标记处。

f、先将预制好的立管上端伸入上洞口内，垂直用力插入至卡具底部。

g、找正、找平、检查尺寸是否合适，支架固定。

5）、支管安装：a、检查预留洞口及吊卡埋件是否合适。

b、清理现场，搭操作平台。

c、将预制好的支管初步水平吊起（预制可以是整体，也可以是分几段）。

d、按粘接工艺立管接口。

e、调整坡口，固定支架。

6）、管道支、吊架制安：a、管道支、吊架应预埋铁件或膨胀螺栓。

b、支、吊架要结构合理，间距符合设计要求和规范规定。

c、支、吊架与管子接触要严密。

d、大型管道的支、吊架应按图施工，不得自行设计。

e、双管以上的支、吊架应综合考虑。

f、吊架的吊杆要垂直，丝扣完整。

给排水管道安装作业指导书一、前期准备1. 组织施工人员进行检查，确认所需材料齐全，仪器设备齐备，确保施工安全和顺利进行。

2. 确认给、排水管道设计图纸和施工图纸。

3. 确认现场施工环境和任务范围，做好场地的清理和保护工作。

4. 确认施工现场通风良好，保持施工区域无火种、无易燃物品。

5. 确认施工区域电源是否稳定，确保施工所需电力供应稳定正常。

6. 为施工区域进行必要的封闭，确保施工现场在施工过程中没有安全隐患。

二、材料准备1. 焊接钢管、镀锌管或PPR管等管材；2. 不锈钢管夹、四联头等连接件；3. 电动钻、剪刀、电焊机、扳手等工具设备；4. 快干水泥、防水卷材等施工材料。

三、安装流程1. 清理施工区域，并在安装位置放置合适的支撑装置，保证管道两端与施工区域支撑平衡。

2. 确认给、排水管道设计图纸和施工图纸，确认管道的安装位置，尤其要注意弯头安装的位置、角度和方向等。

3. 按照管道的设计要求，根据实际情况进行修整，包括管道的截面和长度等。

在修整完成后，确定管道各部分相互连接的方法，比如焊接或使用连接件等。

4. 对于管道的弯头等特殊部分，需要在安装前加强支撑。

可使用支撑架或砖块等临时支撑装置。

5. 确认焊接或连接件放置的位置和方式，最好使用合适的焊接材料和设备。

连接件的拧紧力度要合适，不得过紧或过松。

6. 最后，需要对安装好的管道进行检查和测试，判断是否存在漏水现象。

对于出现漏水现象的部分，需要进行修复和处理。

四、安全注意事项1. 施工人员必须进行安全培训，掌握安全知识和操作技能，熟练掌握相关设备的操作方法；2. 确认施工现场通风良好，保持施工区域无火种、无易燃物品；3. 在进行高空作业时，必须佩戴防护带和安全帽等防护设备；4. 焊接和使用电动工具时，必须正确接地和使用保护装置；5. 对于一些特殊的设备和操作，要在专业人员指导下操作；6. 对于发现的现场安全隐患必须及时处理和报告。

以上是关于给排水管道安装作业指导书的详细介绍，仅供参考。

建筑给排水管道安装安全操作手册一、前言建筑给排水管道安装是建筑施工中的重要环节，其质量和安全性直接关系到建筑物的正常使用和居民的生活质量。

为了确保给排水管道安装工作的安全、高效进行，特制定本操作手册。

二、施工前准备（一）技术准备1、施工人员应熟悉施工图纸，了解给排水系统的设计要求和施工规范。

2、制定详细的施工方案，明确施工流程和质量控制要点。

（二）材料准备1、选用符合国家标准的给排水管材、管件和阀门等材料，检查其质量和规格是否符合要求。

2、准备好所需的工具和设备，如电焊机、切割机、套丝机等，并确保其性能良好。

（三）现场准备1、清理施工现场，确保施工区域畅通无阻。

2、设置必要的安全警示标志，防止无关人员进入施工区域。

三、管道安装流程（一）给水管道安装1、测量放线根据设计图纸，在施工现场进行测量放线，确定管道的走向和位置。

2、支架安装按照设计要求安装管道支架，支架间距应符合规范要求，确保管道安装牢固。

3、管道连接（1）钢管连接可采用焊接、螺纹连接或法兰连接等方式。

焊接时应保证焊缝质量，螺纹连接时应注意螺纹的密封性能，法兰连接时应保证法兰的平行度和密封垫的质量。

（2）塑料管连接可采用热熔连接、电熔连接或粘接等方式。

连接时应按照操作规程进行，确保连接牢固、密封良好。

4、管道试压管道安装完毕后，应进行水压试验，试验压力应符合设计要求。

试验过程中，应仔细检查管道有无渗漏现象，如有问题应及时处理。

5、管道冲洗试压合格后，应对管道进行冲洗，直至排出的水清澈无杂质为止。

（二）排水管道安装1、测量放线同给水管道安装。

2、管道支架安装排水管道支架间距应根据管道材质和管径大小确定，一般间距不大于 2 米。

3、管道连接（1）排水铸铁管可采用承插连接或法兰连接，连接时应使用密封材料，确保密封性能。

（2）排水塑料管可采用粘接或橡胶圈密封连接。

4、通球试验排水管道安装完毕后，应进行通球试验，通球直径不小于排水管道管径的 2/3，通球率应达到 100%。

给水管道安装指导书1目的规范给水管道安装，加强管道安装的过程控制，提高安装质量，对管道的重要环境因素进行控制，减少对环境的影响。

2依据2.1《建筑给水排水及采暖工程施工质量验收规范》2.2《建筑工程施工质量验收检查用表》2.3工程建设标准强制性条文。

2.4公司下发的质量、环境体系文件。

3施工准备3.1作业条件3.1.1铺设管道安装在房心土回填夯实或挖到管底标高。

3.1.2暗装管道在地沟未盖或吊顶未封闭前进行。

3.1.3明装托、吊干管安装在层的结构顶板完成后进行。

3.1.4立管安装宜在主体结构完成后进行，高层建筑在主体结构达到安装条件后，适当插入进行。

3.1.5支管安装应在墙体砌筑完毕，墙舌未装修强进行（包括暗装支管）3.2主体机具3.2.1机械套丝机、砂轮锯、台钻、电锤、手电钻、电焊机、电动或手动试压泵等3.2.2工具套丝板、管钳、压力钳、手锯、手锤活板手、链钳、煨弯器、手压泵、捻凿、断管器等。

3.2.3其他水平尺、线坠、钢卷尺、小线、压力表等。

4施工方法4.1操作方法安装准备一预制加工一干管安装一立管安装一支管安装一管道试压一管道防腐和保温f管道冲洗4.2技术要求4.2.1安装准备施工前熟悉体制，做好施工方案，技术交底等，有问题及时与设计和有关人员研究解决，办好重要协商记录。

4.2.2预制加工按设计图纸画出施工草图，按实际安装的准确尺寸进行预制加工。

4.2.3干管安装给水镀锌管安装一般从进水口开始，依次安装，热水管道穿墙处均按设计要求加套管及固定支架，安装伸缩器按规定做好预拉申，给水大管径管道使用无镀锌碳素钢管时，应采用焊接法兰连接。

安装完毕后进行水压试验，满足后拆开进行镀锌加工。

4.2.4立管安装每层从上至下统一吊线安装卡件，将预制好的立管编号，分层顺序安装，安装完后用线坠吊直找下，配合土建堵好楼板洞。

4.2.5支管安装从立管甩口依次逐段安装，有截门时，将截门盖卸下再安装，据管道长度适当加好临时固定卡，如有水表先装上连接管试压后交工前拆下连接管，安装水表。

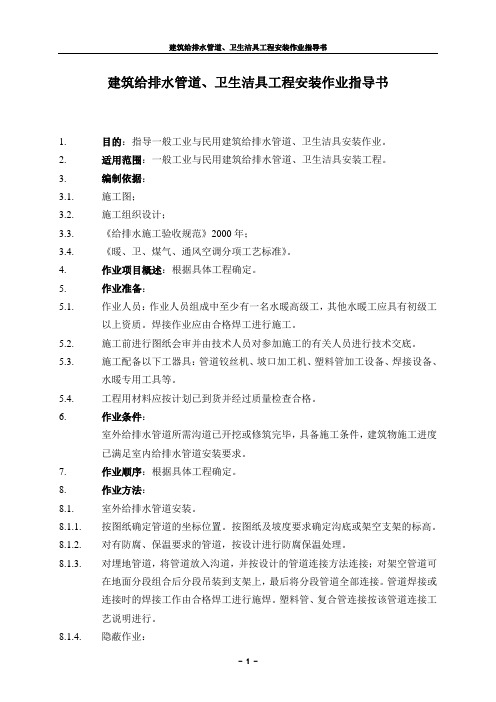

建筑给排水管道、卫生洁具工程安装作业指导书1.目的：指导一般工业与民用建筑给排水管道、卫生洁具安装作业。

2.适用范围：一般工业与民用建筑给排水管道、卫生洁具安装工程。

3.编制依据：3.1.施工图；3.2.施工组织设计；3.3.《给排水施工验收规范》2000年；3.4.《暖、卫、煤气、通风空调分项工艺标准》。

4.作业项目概述：根据具体工程确定。

5.作业准备：5.1.作业人员：作业人员组成中至少有一名水暖高级工，其他水暖工应具有初级工以上资质。

焊接作业应由合格焊工进行施工。

5.2.施工前进行图纸会审并由技术人员对参加施工的有关人员进行技术交底。

5.3.施工配备以下工器具：管道铰丝机、坡口加工机、塑料管加工设备、焊接设备、水暖专用工具等。

5.4.工程用材料应按计划已到货并经过质量检查合格。

6.作业条件：室外给排水管道所需沟道已开挖或修筑完毕，具备施工条件，建筑物施工进度已满足室内给排水管道安装要求。

7.作业顺序：根据具体工程确定。

8.作业方法：8.1.室外给排水管道安装。

8.1.1.按图纸确定管道的坐标位置。

按图纸及坡度要求确定沟底或架空支架的标高。

8.1.2.对有防腐、保温要求的管道，按设计进行防腐保温处理。

8.1.3.对埋地管道，将管道放入沟道，并按设计的管道连接方法连接；对架空管道可在地面分段组合后分段吊装到支架上，最后将分段管道全部连接。

管道焊接或连接时的焊接工作由合格焊工进行施焊。

塑料管、复合管连接按该管道连接工艺说明进行。

8.1.4.隐蔽作业：对于埋地或保温等需要隐蔽的管道，在隐蔽前进行相关试验，并请质量验收人员现场验收合格后方可进行隐蔽作业。

8.2.室内给排水管道安装：8.2.1.按图纸坡度要求确定室内给排水管道位置和标高。

8.2.2.管道支吊架制作安装：按图纸或规范规定确定支架形式。

横管支架安装要求考虑管道的坡度，为此可先确定安装横向管道的两端的标高，中间支吊架的标高可由两端点拉直线的办法确定。

室内给水管道安装工程作业指导书全套一、材料要求1、给水管道必须采用与管材相适应的管件。

生活给水系统所涉及的材料必须达到饮用水卫生标准。

2、不得使用国家限制使用和淘汰落后的建材。

二、质量控制要点1、质量要求必须符合《建筑给排水及采暖工程施工质量验收规范》BG50242-2002的规定。

2、室内给水安装必须先做样板间，经验收合格后才能大面积施工。

（做样板前，应熟悉图纸，优化管道布置，确定管线标高,先弹线，后安装管道）。

弹线样板安装样板1、室内给水管道的水压试验必须符合设计要求。

当设计未注明时，各种材质的给水管道系统试验压力均为工作压力的1.5倍,但不得小于0.6Mpa o2、冷、热水管道同时安装应符合下列规定：(1)上、下平行安装时热水管应在冷水管上方。

(2)垂直平行安装时热水管应在冷水管左侧。

3、室内直埋给水管道(塑料管道和复合管道除外)应做防腐处理。

埋地管道防腐层材质和结构应符合设计要求。

4、给水系统交付使用前必须进行通水试验并做好记录。

5、生产给水系统管道在交付使用前必须冲洗和消毒，并经有关部门取样检验，符合国家《生活饮用水标准》方可使用。

6、给水引入管与排水排出管的水平净距不得小于1m。

室内给水与排水管道平行敷设时，两管间的最小水平净距不得小于0.5m；交叉铺设时，垂直净距不得小于0.15m。

给水管应铺在排水管上面，若给水管必须铺在排水管的下面时，给水管应加套管，其长度不得小于排水管管径的3倍。

三、容易出现的问题：1、管道安装前未做样板。

2、给水管道流水不畅或堵塞。

3、给水管道渗漏。

4、给水管道隐蔽没有做水压试验。

5、管道变径安装不合理。

6、吊支架数量、位置、规格未按设计要求施工。

7、管道未冲洗，投入使用。

四、处理措施:1、管道安装前，应对照图纸优化管线布置，做出样板，经验收合格后，才能大面积施工。

2、管道安装前，必须除尽管内杂物、钩钉和断口毛刺；管道在施工时必须及时封堵管口；当发现管道流水不畅及堵塞时，要仔细观察，分析原因，，然后拆开疏通；若阀板脱落，拆开阀门修复。

给排水施工作业指导书一、施工前准备工作1.完成工程图纸的审查和理解在开始施工之前，施工人员需要仔细审查并理解给排水工程的工程图纸。

对于每个管道、接头和设备的位置、尺寸和材质要有清晰的认识，并确认与设计要求一致。

如有任何疑问或不清楚的地方，及时与设计人员进行沟通并解决。

2.进行施工材料和设备的准备根据工程图纸和施工计划，采购所需的施工材料和设备。

材料包括各类管道、管件、阀门等，设备包括挖掘机、压力机、切割机等。

确保材料和设备的数量、规格和质量符合要求，并做好物资清单和验收记录。

3.制定施工计划和安全措施根据工程要求和实际情况，制定详细的施工计划，明确施工工序、时间节点和任务分工。

同时，制定安全措施，确保施工过程中的安全。

二、施工流程及操作要点1.确定施工的起点和终点根据工程图纸和施工计划，确定给排水管道的起点和终点。

根据实际情况选择合适的施工方法，如：开挖法、管道连接法、埋设法等。

2.进行土方开挖若需要开挖土方，则应先确定开挖范围和深度，并按照要求进行标线和布置施工场地。

使用挖掘机和切割机等合适的工具进行土方开挖，注意对周围设施和管线进行保护，并及时清除开挖产生的土方。

3.进行管道连接和安装根据工程图纸和施工计划，选择合适的管道连接方法，如焊接、螺纹连接等。

在连接之前，需要对管道进行清洁和除锈处理，并进行角度测量和调整。

连接时要保证连接口的密封性和可靠性，避免漏水和渗漏现象的发生。

4.进行管道的试压和检验在管道连接和安装完成之后，需要进行试压和检验工作。

使用适量的水或空气对管道进行加压，检查是否存在渗漏和破损的情况。

同时，对管道的水流量、流速和流向进行检测和调整，确保工作正常。

5.完善管道的支架和固定在管道安装和试验完成后，需要对管道进行支架和固定工作。

选择适当的支架材料和方式，确保管道在使用过程中的稳定和安全。

6.进行保温和绝缘处理根据工程要求，对给排水管道进行保温和绝缘处理。

选择合适的保温材料和绝缘材料，并进行粘贴和封闭处理。

给排水工程施工作业指导书第一节室内给水管道及卫生器具安装1、适用范围适用于建筑工程室内给水管道及卫生器具的安装工程。

2、施工准备2.1作业条件建筑物的主体工程已经完成，室内墙身、天花亦已经完成抹平、刷涂、贴片等工程，（管道安装于技术夹层内除外），管材、卫生器具及安装机具和各种附件已经准备就绪。

2.2主要材料及设备⑴室内给水管道：铸铁给水管、镀锌钢管、各种连接扣件、止水材料、防腐材料、水表、阀门、水龙头等。

⑵卫生器具：卫生器具规格、型号等符合设计要求，质量及格，配件齐全。

⑶切割机、扳手、螺丝刀等工具。

3、操作流程方法3.1室内给水管道的安装⑴管材，配件安装前必须清除内污垢和杂物，阀门安装前应做启闭严密性的试验。

⑵室内给水管道安装顺序，装引入管→安装干管、立管和支管→ 按规定进行水压试验→合格后装水龙头、卫生器具镶接→连接用水设备⑶引入和管通常是埋地敷设的，其埋设深度根据要求而定，引入管穿过承重墙或基础时，必须注意对管道的保护，防止基础下陷压断管子。

预留孔洞，空隙量不小于建筑物最大沉陷量，且不小于0.15m，当引入管穿越地下室外墙时，应采取防水措施。

⑷室内给水管道安装除按设计图纸的布设要求外，明装管道应遵循靠墙，贴梁底的原则。

入墙安装封闭暗槽前应进行水压试验，确保无渗漏时才能封闭墙槽。

⑸干管安装之前应将管道支架安装好，管径较大的架空敷管道，应在地面上进行组装好，经检查尺寸无误后，方可进行吊装，横支管现场就地安装。

⑹给水管道系统安装完毕后，按《建筑给水排水及采暖工程施工质量验收规范》（GB50242）中的有关规定进行水压试验及冲洗消毒。

⑺室内给水管道除镀锌钢管外，必须进行防腐涂漆处理。

防腐处理可在安装完毕后或者安装前进行。

3.2卫生器具安装⑴安装前，应对卫生器具及附件进行质量检查，卫生器具不得有损坏和裂纹，表面光滑，淋水孔和排水孔应畅通。

⑵施工步骤：排水管的留洞和预埋→卫生器具的本体就位安装→ 进水管、冲水管和排水管同卫生器具的镶接。

室内塑料排水管道安装施工作业指导书一、前言室内塑料排水管道的安装施工是建筑工程中的一项重要工作。

正确的安装施工能够确保排水系统的正常运行，避免出现漏水、堵塞等问题。

本指导书将介绍室内塑料排水管道的安装施工步骤和注意事项，以供参考。

二、安装材料和工具准备1. 安装材料：PVC排水管道、管件、密封胶、螺丝等。

2. 安装工具：电动扳手、水平仪、切割锯、电钻、测距工具、扳手等。

三、安装施工步骤1. 确定安装路径：在排水系统的设计图纸基础上，确定排水管道的安装路径。

需要注意的是，排水管道要尽量避免与电线、水管等其他管道交叉，避免发生干扰。

2. 规划出口位置：根据设计要求和实际需求，确定排水管道的出口位置。

出口位置应该选择在易于接入污水系统的位置，同时避免影响美观。

3. 安装支架：根据安装路径，使用电钻和螺丝将支架固定在墙壁或者天花板上。

支架的数量应根据排水管道的长度和管道直径综合考虑，确保管道能稳固地固定在支架上。

4. 切割管道：根据所需长度，使用切割锯将PVC管道剪裁成合适的长度。

切割时要注意保持切割面平整，避免出现毛刺。

5. 安装管件：将切割好的管道安装到支架上，并根据需要使用管件连接不同的管道。

在安装过程中，要确保管道和管件之间的连接紧密，使用密封胶进行密封。

6. 连接排水系统：将排水管道上的出口位置与污水系统连接起来。

连接时要确保连接处密封完好，防止漏水。

7. 测试排水效果：将一定量的水注入排水管道，观察是否有漏水情况。

同时检查排水管道的通畅程度，如果发现有堵塞的情况，需要进行疏通处理。

8. 固定管道：在安装完成后，使用扳手将管道上的螺丝拧紧，确保管道固定牢固。

四、注意事项1. 安装过程中要注意自身安全，佩戴好安全帽、手套等个人防护用品。

2. 在进行切割和安装操作时，要注意保护好眼睛，避免切割屑和碎片伤害。

3. 确认安装路径和出口位置时，要仔细检查设计图纸，避免错误安装。

4. 在进行连接和固定操作时，要确保连接处牢固，防止漏水和松动。
