室内给水管道安装工程技术交底
室内给水管道安装工程技术交底一、项目介绍本项目是对某小区室内给水管道进行改造工程，主要目的是提升小区居民生活质量和小区商品房的使用价值。
本次改造涉及到室内给水管道的重新设计和安装，本文将对此进行详细的技术交底。
二、技术要求1. 管道材质本次改造所使用的管道材质为PVC-U型水力计算导向管。
该管材料性能稳定，使用寿命长，不会生锈、蚀刻、水垢，可大幅减少管道的维护费用。
在材质选择上体现了质量和性价比的平衡。
2. 管道直径管道的直径应根据水流量和设计流速来决定。
在本项目中，水流量较小，管道选用的直径为DN15 ~ DN50的PVC-U管道。
3. 管道布局设计室内给水管道应布设在屋内墙体内或地下管沟内，使其美观、经济、环保、安全。
管道布设应尽量缩短管道总长，提高水流速度，以达到节约材料、减少压力损失和减小工程预算的目的。
4. 管道安装管道的安装必须符合国家《建筑给水排水设计规范》和《建筑给水排水工程施工及验收标准》的要求。
管道应水平放置，在支架上要牢固可靠。
管道接口处应留有伸缩余量，以免组成热胀冷缩造成管道裂开。
管道铺设、穿孔和护套等工作应考虑防水措施，以保证管道的防水性能。
5. 管道压力试验管道安装完成后，必须进行承压试验。
试验压力应符合国家标准和设计标准，压力保持时间不得少于30min。
承压试验结束后，必须在试压表前面进行检漏验收，检查管道是否漏水，检验合格后方可投入使用。
三、质量控制为确保本次改造工程的顺利进行，质量控制至关重要。
在工程施工过程中，应严格按照设计规范和工程标准进行施工，确保施工工艺和质量符合要求。
在施工中特别注意以下几点：1.在施工过程中，工具和设备要正确使用，保证工作的效率和质量；2.在施工时，对于现场难处理的环节，应及时与工程师、监理沟通协调，以达到最佳解决方案；3.在施工前，应对材料进行质量检测，确保使用的材料具有相关的质量证明；4.在施工完成后，应及时召开验收会议，与监理与用户沟通，解决技术问题和质量问题；5.在整个施工过程中，应严格遵守安全生产规定，确保人员安全和施工环境安全；四、施工安全在施工过程中，要强化工人的安全意识，严格遵守“三同时”施工原则，确保施工场地安全，杜绝事故的发生。
室内给水安装技术交底
2工具：钢锯弓、割管器、电钻、电锤、热熔机、手锤、管剪等
3量具：钢卷尺、焊接检验尺、压力表等
4．作业条件
1施工图纸经过批准并进行图纸会审。
2施工组织设计或施工方案通过批准，经过必要的技术培训，技术交底、安全交底已进行完毕。
3根据施工方案安排好现场的工作场地，加工车间库房。
3分项（分层或分区）施工完毕，随即进行管道试压，经自检合格，得到业主（或委托方）和质检部门确认后，进行分项（分层或分区）移交作业面给装饰专业，同时配合。系统施工完毕，最后进行严密性试验和系统调试工作。
4劳动力配置由专业工长或技术员根据分项工程工期和现场条件实施动态管理，以不影响单位工程总体进度为原则，按时完成系统安装为目标
审核人
交底人
接受交底人
本表由施工单位填写
技术交底记录
编号
表C2-1
工程名称
交底日期
施工单位
分项工程
给排水分项工程
交底提要
室内给水管道及配件安装技术交底
使用锋利的钢锯，但切割后管材断面应去除毛边和毛刺。
管材与管件连接端面必须清洁、干燥无油。
用卡尺和合适的笔在管端测量并标绘出热熔深度，热熔深度应符合规范要求。
二、给水管道及配件安装
审核人
交底人
接受交底人
本表由施工单位填写
技术交底记录
编号
表C2-1
工程名称
交底日期
施工单位
分项工程
给排水分项工程
交底提要
室内给水管道及配件安装技术交底
1． 材料质量要求
1外观质量要求：
给水塑料管、复合管及管件应符合设计要求，管材和管件内外壁应光滑、平整，无裂纹、脱皮、气泡，无明显的痕迹、凹痕和严重的冷斑；管材轴向不得有扭曲或弯曲，其直线度偏差应小于1%，且色泽一致；管材端口必须垂直于轴线，并且平整；合模缝、浇口应平整，无开裂。管件应完整，无缺损、变形；管材和管件的壁厚偏差不得超过14%；管材的外径、壁厚及其公差应满足相应的技术要求。
室内给水管道安装技术交底四篇
室内给水管道安装技术交底四篇篇一：室内给水管道安装技术交底一、工程概况青海师大建筑面积㎡，分为两部分，一部份为十一层；另一部份为，其生活给水系统采用无缝钢管和镀锌钢管，生活热水系统采用铜管。
二、施工准备1、材料检验（1）镀锌碳素钢管及管件的规格种类应符合设计要求，管壁内外镀锌均匀，无锈蚀、毛刺。
管件无偏扣、乱扣、丝扣不全或角度不准等现象。
管件及管件均应有出厂合格证。
（2）铜管检验合格，表面内壁均应光洁，不得有疵孔、裂纹等缺陷。
（3）水表的规格应符合设计要求并经自来水公司确认，热水系统选用符合温度要求的热水表。
表壳铸造无砂眼、裂纹，表玻璃盖无损坏，铅封完整，有出厂合格证。
（4）阀门的规格、型号应符合设计要求，热水系统阀门符合温度要求。
阀体铸造表面光洁、无裂纹，阀杆开关灵活，关闭严密，填料密封完好无渗漏，手轮完整无损坏，有出厂合格证。
2、机具准备（1）机械：套丝机、砂轮切割机、台钻、电锤、手电钻、电焊机、电动试压泵等。
（2）工具：套丝板、管钳、压力钳、手锤、活扳手、链钳、弯器、捻凿、大锤、断管器、螺丝刀、钢锉、刮刀等。
（3）其他：水平尺、线坠、钢卷尺、小线、压力表等。
3、作业条件（1）管道穿墙及楼板处已预留管洞或预埋套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。
（2）明装托、吊干管安装必须在安装层的结构顶板完成后进行。
沿管线安装位置的模板及杂物清理干净，托、吊、卡件均已安装牢固，位置正确。
（3）立管安装宜在主体结构完成后进行。
每层均应有明确的标高线。
暗装竖井管道，应把竖井内的模板及杂物清理干净，并有防坠落的安装措施。
三、操作工艺见下图安装准备→预制加工→干管安装→立管安装→支管安装→管道试压→管道防腐和保温→管道冲洗2、安装准备认真熟悉图纸，根据施工方案决定的施工方法做好准备工作。
参看有关专业设计设备图和装修建筑图，核对各种管道和坐标、标高是否是交叉，管道排列所有空间是否合理。
有问题及明与设计和有关人员研究解决，办好变更洽商记录。
给水管安装技术交底
给水管安装技术交底一、工程概述本次给水管安装工程涵盖了_____（具体建筑或区域）的生活用水供应系统。
给水管采用_____材质（如 PPR 管、镀锌钢管等），管径范围为_____至_____。
安装工作包括管道敷设、管件连接、支架安装、试压冲洗等环节。
二、施工准备1、技术准备施工前，施工人员应熟悉施工图纸，了解给水管的走向、管径、标高及连接方式等技术要求。
编制施工方案，并向施工班组进行技术交底。
2、材料准备给水管及管件的规格、型号应符合设计要求，并有产品质量合格证和检验报告。
管材表面应光滑、无裂纹、无凹陷等缺陷。
管件应无砂眼、变形等问题。
阀门的规格、型号应符合设计要求，其强度和严密性试验应合格。
3、施工机具准备准备好电焊机、热熔机、套丝机、切割机、试压泵等施工机具，并确保其性能良好。
测量工具如水准仪、卷尺、角尺等应经过校验合格。
4、作业条件准备施工场地应清理干净，无杂物、积水等。
预留孔洞、预埋件的位置、尺寸应符合设计要求。
三、管道安装工艺流程1、测量放线根据设计图纸，在施工现场测量出给水管的安装位置，并弹出管道中心线和标高控制线。
2、支架制作与安装根据管道的管径、重量和敷设方式，制作合适的支架。
支架的形式有托架、吊架和管卡等。
支架应安装牢固，位置正确，间距符合规范要求。
3、管道敷设按照测量放线的位置，将管道敷设在支架上。
管道的敷设应顺直，坡度符合设计要求。
对于需要穿越墙壁、楼板的管道，应预留孔洞或预埋套管。
4、管件连接根据管材的材质，选择合适的连接方式。
如PPR 管采用热熔连接，镀锌钢管采用螺纹连接或法兰连接。
连接时，应确保接口处密封良好，无渗漏。
5、阀门安装阀门应安装在便于操作和维修的位置。
阀门在安装前，应进行强度和严密性试验，试验合格后方可安装。
6、管道试压管道安装完毕后，应进行水压试验。
试验压力为工作压力的_____倍（具体倍数根据设计要求）。
试压时，应逐步升压，达到试验压力后，稳压_____分钟（具体时间根据规范要求），检查管道及接口处有无渗漏。
给水管道及配件安装技术交底
7、沟槽件连接管道时，密封胶圈套在管道上要平整，在两侧管端均匀，拧紧螺拴两端分别均匀用力，紧固时发现橡胶圈起皱应更换新橡胶圈，橡胶密封圈的材质应为EPDN(三元乙丙胶）。
8、管道支吊架应优先在结构梁上固定。
9、支、吊架宜距沟槽连接件500mm处布置。
10、管道进行丝扣连接时，管道宜采用机械切割，切割面不得有飞边、毛刺；管道套完丝后,随即清理管口,将管子端面毛刺去掉,使管口保持规整；螺纹连接的密封填料（油麻）应均匀附着在管道的螺纹部分；拧紧螺纹时，不得将填料挤入管道内；连接后，应将连接处外部清理干净，外露螺纹做好防锈处理。
11、用管钳子安装管道时，用力要均匀、压紧、拿稳把柄避免对管道镀锌层的破坏。
12、管道横向安装宜设0.002-0.005的坡度，且应坡向排水管;当局部区域难以利用排水管将水排净时，应采取相应的排水措施。
交底人
接受人

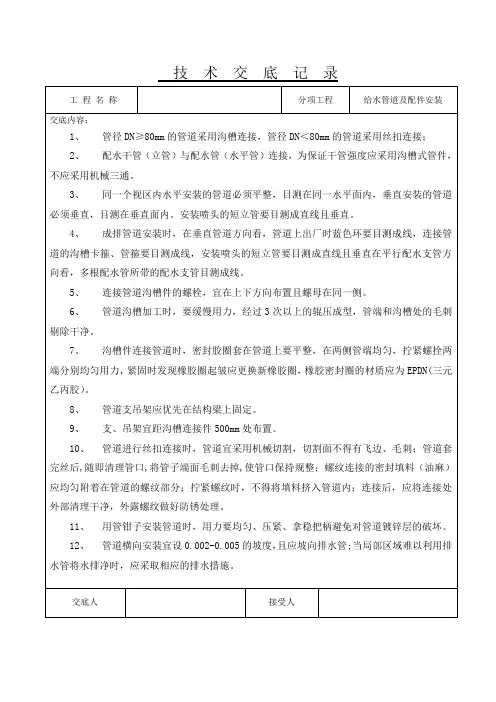

技术交底记录
工程名称
分项工程
给水管道及配件安装
交底内容：
1、管径DN≥80mm的管道采用沟槽连接，管径DN＜80mm的管道采用丝扣连接；
2、配水干管（立管）与配水管（水平管）连接，为保证干管强度应采用沟槽式管件，不应采用机械三通。
3、同一个视区内水平安装的管道必须平整，目测在同一水平面内，垂直安装的管道必须垂直，目测在垂直面内。安装喷头的短立管要目测成直线且垂直。
4、成排管道安装时，在垂直管道方向看，管道上出厂时蓝色环要目测成线，连接管道的沟槽卡箍、管箍要目测成线，安装喷头的短立管要目测成直线且垂直在平行配水支管方向看，多根配水管所带的配水支管目测置且螺母在同一侧。
6、管道沟槽加工时，要缓慢用力，经过3次以上的辊压成型，管端和沟槽处的毛刺剔除干净。
8、管道支吊架应优先在结构梁上固定。
9、支、吊架宜距沟槽连接件500mm处布置。
10、管道进行丝扣连接时，管道宜采用机械切割，切割面不得有飞边、毛刺；管道套完丝后,随即清理管口,将管子端面毛刺去掉,使管口保持规整；螺纹连接的密封填料（油麻）应均匀附着在管道的螺纹部分；拧紧螺纹时，不得将填料挤入管道内；连接后，应将连接处外部清理干净，外露螺纹做好防锈处理。
11、用管钳子安装管道时，用力要均匀、压紧、拿稳把柄避免对管道镀锌层的破坏。
12、管道横向安装宜设0.002-0.005的坡度，且应坡向排水管;当局部区域难以利用排水管将水排净时，应采取相应的排水措施。
交底人
接受人
技术交底记录
工程名称
分项工程
给水管道及配件安装
交底内容：
1、管径DN≥80mm的管道采用沟槽连接，管径DN＜80mm的管道采用丝扣连接；
2、配水干管（立管）与配水管（水平管）连接，为保证干管强度应采用沟槽式管件，不应采用机械三通。
3、同一个视区内水平安装的管道必须平整，目测在同一水平面内，垂直安装的管道必须垂直，目测在垂直面内。安装喷头的短立管要目测成直线且垂直。
4、成排管道安装时，在垂直管道方向看，管道上出厂时蓝色环要目测成线，连接管道的沟槽卡箍、管箍要目测成线，安装喷头的短立管要目测成直线且垂直在平行配水支管方向看，多根配水管所带的配水支管目测置且螺母在同一侧。
6、管道沟槽加工时，要缓慢用力，经过3次以上的辊压成型，管端和沟槽处的毛刺剔除干净。
薄壁不锈钢给水管道及配件安装-技术交底
薄壁不锈钢给水管道及配件安装-技术交底引言薄壁不锈钢给水管道常用于建筑物的冷、热水供应系统中，它具有良好的耐腐蚀、抗污染能力和寿命长等特点，受到了广泛的应用。
本文主要介绍薄壁不锈钢给水管道及配件在安装过程中需要注意的技术要点。
前置工作在安装之前，需要进行以下前置工作：1.确认设计方案和图纸，按照设计要求进行安装。
2.清理施工现场，保证安全顺畅进行。
3.确认材料清单，包括管道和配件等，确保购买数量和规格符合要求。
4.检查管道和配件的表面质量和尺寸是否符合要求，如有损坏或变形等问题，应及时更换。
安装方式焊接安装薄壁不锈钢给水管道在安装时，常采用焊接的方式进行连接。
在进行焊接时，需要保证焊口处的光洁程度，焊接过程中避免对管道和配件造成损伤。
具体的步骤如下：1.清理管道和配件表面的污物和油渍，使用酒精或丙酮进行清洗。
2.确认管道和配件的尺寸和形状是否与设计要求相符。
3.连接管道和配件，将它们的接口调整至合适位置。
4.在焊接前，对管道表面进行清洁处理和磨光处理，并预热所需焊接的地方。
5.进行焊接，注意保护焊接区域，避免受到风吹雨淋等外界因素的影响。
6.焊接结束后，对焊缝进行处理，将其磨光以减少水流的摩擦。
夹紧安装夹紧安装是另一种常见的薄壁不锈钢给水管道安装方式。
相比于焊接安装，它更加适合于直径较小的管道。
具体的步骤如下：1.清理管道和配件表面的污物和油渍，使用酒精或丙酮进行清洗。
2.确认管道和配件的尺寸和形状是否与设计要求相符。
3.连接管道和配件，将它们的接口调整至合适位置。
4.使用夹紧工具，将管道和配件进行夹紧，确保夹紧力度适度。
5.检查每个夹紧点，确保夹紧的压力分布均匀，避免因局部夹紧过紧而导致管道变形和破裂。
安全措施在安装过程中，需要特别注意安全措施，避免人身伤害和财产损失的发生。
以下是一些常见的安全措施：1.施工现场必须用警示带进行围护，避免无关人员进入施工区域。
2.操作人员应该佩戴个人防护用品，如手套、口罩、护目镜等。
给水管道安装工程技术交底三篇
2、操作现场不得有明火，严禁对给水聚丙烯管材进行明火烧烘弯；
3、给水聚丙烯管道不得作为拉攀，吊架等使用；
4、直埋暗管封蔽后应在墙面或地面标明暗管的位置的走向，严禁在管理工作上冲击或钉金属等尖锐物体。
技术负责人
交底人
接受人
篇二：室外埋地给水管道及配件安装分项工程质量技术交底卡
施工单位
工程名称
分部工程
建筑给水、排水及采暖
3、施工人员经过技术培训。
二、PP-R管材的搬运：
1、搬运管材和管件时，应小心轻放，避免油污，严禁剧烈撞击与尖锐物品碰触和抛、摔滚、拖；
2、管材和管件应存放在通风良好的库房或简易棚内涵得露天存放，防止阳光直射，注意防火安全，距离热源不得小于1米；
3、管材应水平堆放在平整的地上，应避免弯曲管材，堆置高度不得超过1.5米，管件应逐层码堆，不宜叠得过高。
6、若直埋式敷设在楼(地)坪面层及墙体管槽内的管道，应在封蔽前做好试压和隐蔽工程的验收记录工作；
7、若管道明装时，安装成品要达到横平竖直的建筑艺术美观。
四、管道连接：
1、同种材质的PP-R管及管配件之间，应采用热熔连接，安装应使用专用热熔工具。暗敷墙体，地坪面层内的管道不得采用丝扣或法兰连接；
2、热熔连接应按下列聚进行：
七、清洗、消毒：
1、给水管道系统在验收前应进行通水冲洗，冲洗水总流量可按系统进水口处的管内流速为2m／s计，从下向上逐层打开配水点龙头或进水阀进行放水冲洗，放水时间不小于lmin，同时放水的龙头或进水阀的计划当量不应大于该管段的计算当量的l／4。放水冲洗后切断进水，打开系统最低点的排水口将管道内的水放空；
给水管道安装工程技术交底三篇
篇一：给水管道安装工程(PP-R)技术交底
年 月 日
3、给水聚丙烯管道不得作为拉攀，吊架等使用；
4、直埋暗管封蔽后应在墙面或地面标明暗管的位置的走向，严禁在管理工作上冲击或钉金属等尖锐物体。
技术负责人
交底人
接受人
篇二：室外埋地给水管道及配件安装分项工程质量技术交底卡
施工单位
工程名称
分部工程
建筑给水、排水及采暖
3、施工人员经过技术培训。
二、PP-R管材的搬运：
1、搬运管材和管件时，应小心轻放，避免油污，严禁剧烈撞击与尖锐物品碰触和抛、摔滚、拖；
2、管材和管件应存放在通风良好的库房或简易棚内涵得露天存放，防止阳光直射，注意防火安全，距离热源不得小于1米；
3、管材应水平堆放在平整的地上，应避免弯曲管材，堆置高度不得超过1.5米，管件应逐层码堆，不宜叠得过高。
6、若直埋式敷设在楼(地)坪面层及墙体管槽内的管道，应在封蔽前做好试压和隐蔽工程的验收记录工作；
7、若管道明装时，安装成品要达到横平竖直的建筑艺术美观。
四、管道连接：
1、同种材质的PP-R管及管配件之间，应采用热熔连接，安装应使用专用热熔工具。暗敷墙体，地坪面层内的管道不得采用丝扣或法兰连接；
2、热熔连接应按下列聚进行：
七、清洗、消毒：
1、给水管道系统在验收前应进行通水冲洗，冲洗水总流量可按系统进水口处的管内流速为2m／s计，从下向上逐层打开配水点龙头或进水阀进行放水冲洗，放水时间不小于lmin，同时放水的龙头或进水阀的计划当量不应大于该管段的计算当量的l／4。放水冲洗后切断进水，打开系统最低点的排水口将管道内的水放空；
给水管道安装工程技术交底三篇
篇一：给水管道安装工程(PP-R)技术交底
年 月 日

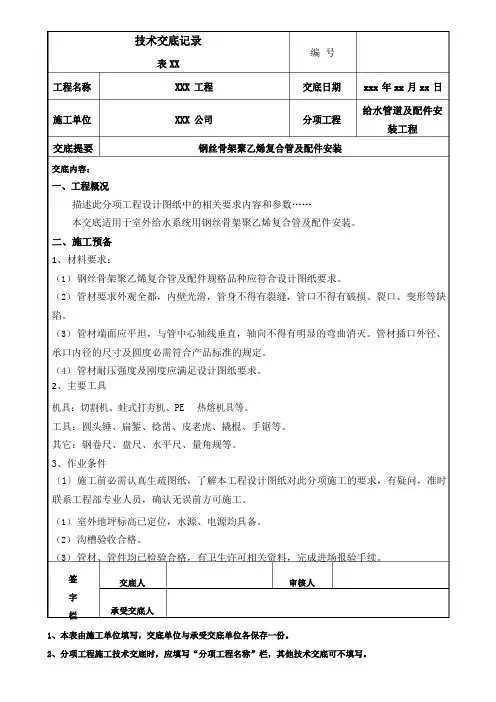

室外给水管(钢丝骨架聚乙烯复合管)安装技术交底
技术交底记录编号表 XX工程名称施工单位XXX 工程XXX 公司交底日期分项工程xxx 年 xx 月 xx 日给水管道及配件安装工程交底提要钢丝骨架聚乙烯复合管及配件安装交底内容：一、工程概况描述此分项工程设计图纸中的相关要求内容和参数……本交底适用于室外给水系统用钢丝骨架聚乙烯复合管及配件安装。
二、施工预备1、材料要求：（1）钢丝骨架聚乙烯复合管及配件规格品种应符合设计图纸要求。
（2）管材要求外观全都，内壁光滑，管身不得有裂缝，管口不得有破损、裂口、变形等缺陷。
（3）管材端面应平坦，与管中心轴线垂直，轴向不得有明显的弯曲消灭。
管材插口外径、承口内径的尺寸及圆度必需符合产品标准的规定。
（4）管材耐压强度及刚度应满足设计图纸要求。
2、主要工具机具：切割机、蛙式打夯机、PE热熔机具等。
工具：圆头锤、扁錾、捻凿、皮老虎、撬棍、手锯等。
其它：钢卷尺、盘尺、水平尺、量角规等。
3、作业条件〔1〕施工前必需认真生疏图纸，了解本工程设计图纸对此分项施工的要求，有疑问，准时联系工程部专业人员，确认无误前方可施工。
（1）室外地坪标高已定位，水源、电源均具备。
（2）沟槽验收合格。
（3）管材、管件均已检验合格，有卫生许可相关资料，完成进场报验手续。
签交底人审核人字栏承受交底人1、本表由施工单位填写，交底单位与承受交底单位各保存一份。
工程名称施工单位技术交底记录表 XXXXX 工程XXX 公司编号交底日期分项工程xxx 年 xx 月 xx 日给水管道及配件安装工程交底提要钢丝骨架聚乙烯复合管及配件安装交底内容：三、施工安排依据合同及设计图纸，描述我司该分工项工程的施工范围、工期要求、劳动力安排……四、施工工艺1、工艺流程管材检验→测量放线→沟槽开挖→自然土打夯→安装管道→管道保护→构筑物砌筑→管道试压→局部回填2、沟槽开挖沟槽承受人工协作机械开挖。
首先依据设计图纸、依据标高平面图综合排布室外管道，然后依据有关施工标准计算好沟槽宽度、开挖深度〔需列出具体宽度和深度的数值〕。
PPR水管安装施工技术交底三篇
PPR水管安装施工技术交底三篇篇一：PP-R水管安装施工技术交底工程名称：XX实业有限公司泾渭明珠施工单位：浙江广宏建设有限公司西安分公司施工技术交底记录工程名称：XX实业有限公司泾渭明珠施工单位：浙江广宏建设有限公司西安分公司项目技术负责人：项目专业施工员：项目专业质量检查员：交底时间：20XX年5专业班组长：交底地址：月13日(2)切割管材必须使端面垂直于管轴线。
管材切割应使用管子剪、断管器或管道切割机，不宜用钢锯锯断管材。
若使用时，应用刮刀清除管材锯口的毛边和毛刺。
(3)管材与管件的连接端面和熔接面必须清洁、干燥、无油污。
施工技术交底记录工程名称：XX实业有限公司泾渭明珠施工单位：浙江广宏建设有限公司西安分公司施工技术交底记录工程名称：XX实业有限公司泾渭明珠施工单位：浙江广宏建设有限公司西安分公司管配件一端。
(6)立管和横管支架、吊架或管卡的间距，不得大于表1-22和表1-23的规定。
(7)三通、弯头、接配水点的端头、阀门、穿墙(楼板)等部位，应设可靠的固定支架。
用作补偿管道伸缩变形的自由臂不得固定。
7.压力试验(1)冷水管道试验压力应为管道系统设计工作压力的1.5倍，但不得小于1.0MPa。
(2)热水管道试验压力应为管道系统设计工作压力的2.0倍，但不得小于1.5MPa。
施工单位技术交底人签字：施工班组接受人签字：施工技术交底记录工程名称：XX实业有限公司泾渭明珠施工单位：浙江广宏建设有限公司西安分公司用。
五、质量标准1、主控项目（1）.PP-R管道的水压试验必须符合设计要求。
当设计未注明时，按第四条中第7款执行。
（2）.系统交付使用前必须进行通水试验并做好记录。
（3）.系统交付使用前必须冲洗和消毒，并经有关部门取样检验，符合国家有关生活饮用水标准方可使用。
2、一般项目（1）.热熔焊接的焊缝应符合第四条中第4款第(4)项。
（2）.管道的支架、吊架及管卡安装应符合第四条中第6款第(6)项。
PPR水管安装施工技术交底三篇
PPR水管安装施工技术交底三篇篇一：PP-R水管安装施工技术交底工程名称：XX实业有限公司泾渭明珠施工单位：浙江广宏建设有限公司西安分公司施工技术交底记录工程名称：XX实业有限公司泾渭明珠施工单位：浙江广宏建设有限公司西安分公司项目技术负责人：项目专业施工员：项目专业质量检查员：交底时间：20XX年5专业班组长：交底地址：月13日(2)切割管材必须使端面垂直于管轴线。
管材切割应使用管子剪、断管器或管道切割机，不宜用钢锯锯断管材。
若使用时，应用刮刀清除管材锯口的毛边和毛刺。
(3)管材与管件的连接端面和熔接面必须清洁、干燥、无油污。
施工技术交底记录工程名称：XX实业有限公司泾渭明珠施工单位：浙江广宏建设有限公司西安分公司施工技术交底记录工程名称：XX实业有限公司泾渭明珠施工单位：浙江广宏建设有限公司西安分公司管配件一端。
(6)立管和横管支架、吊架或管卡的间距，不得大于表1-22和表1-23的规定。
(7)三通、弯头、接配水点的端头、阀门、穿墙(楼板)等部位，应设可靠的固定支架。
用作补偿管道伸缩变形的自由臂不得固定。
7.压力试验(1)冷水管道试验压力应为管道系统设计工作压力的1.5倍，但不得小于1.0MPa。
(2)热水管道试验压力应为管道系统设计工作压力的2.0倍，但不得小于1.5MPa。
施工单位技术交底人签字：施工班组接受人签字：施工技术交底记录工程名称：XX实业有限公司泾渭明珠施工单位：浙江广宏建设有限公司西安分公司用。
五、质量标准1、主控项目（1）.PP-R管道的水压试验必须符合设计要求。
当设计未注明时，按第四条中第7款执行。
（2）.系统交付使用前必须进行通水试验并做好记录。
（3）.系统交付使用前必须冲洗和消毒，并经有关部门取样检验，符合国家有关生活饮用水标准方可使用。
2、一般项目（1）.热熔焊接的焊缝应符合第四条中第4款第(4)项。
（2）.管道的支架、吊架及管卡安装应符合第四条中第6款第(6)项。
给排水管道安装技术交底(精)
给排水管道安装技术交底为了保证建筑物内的给排水设施运行顺畅，给排水管道的安装至关重要。
本文就给排水管道的安装技术进行交底。
1. 水管安装技术1.1 管道材质的选择水管有塑料水管、钢管等材质。
在选择材质时，需要考虑到管道的用途、运行的压力、管道的规格、耐腐蚀性、耐高温、质量可靠性等因素。
一般来说，在低压输水和低温输水的情况下可以选择塑料水管，而在高温、高压或者输送腐蚀性强的介质时，建议选择铸铁管道、钢管或者玻璃钢管。
1.2 管道的制作与安装制作管道时应采用标准质量合格的管材，并根据施工图纸按要求制作。
制作完成后，对水管进行检查，确保其符合要求，并进行喷漆防腐。
安装水管时，首先需要确认管道的走向，根据施工图纸预留出合适的孔洞。
据此，进行管道的布置，设置支撑，再进行焊接，连接时要注意管端的平整度和对中度。
同时还需注意管道的施工过程中是否被碰撞、挤压等情况，以免管道造成变形，影响后续的安装和使用。
安装完成后，对水管进行压力试验并处理漏水问题。
待漏水问题解决后再进行通电试运行。
2. 排水管安装技术2.1 管道材质的选择排水管道的材质一般采用普通钢管、镀锌铁管或者塑料管等。
在选择材质时，除了考虑到管道的用途、运行的压力、管道的规格、耐腐蚀性、耐高温、质量可靠性等因素外，还需要注意管道的密封性和强度。
2.2 管道的制作与安装制作排水管道时应采用标准质量合格的管材，并根据施工图纸按要求制作。
制作完成后，对排水管道进行检查，确保其符合要求，并进行喷漆防腐。
安装排水管道时，首先需要预留出合适的孔洞，据此进行布置，设置支撑和支架。
在进行安装和连接过程中，需要注意各个部位的粘接、密封和强度问题。
同时还需避免管道在弯曲或受到外力作用时变形，以保证其正确安装和使用。
3. 管道衔接技术不同材质的管道进行衔接时，需要根据具体的情况选择合适的衔接方式。
如在钢管和塑料管道的衔接处，可以采取对接、膨胀节、套接等不同的方式。
在进行衔接时，需要选择质量可靠的管接件，并进行适当的防腐处理。
室内给水管道及配件安装技术交底
3）分层焊时应将底层清洗干净，焊件温度降至60℃以下时再进行下一层焊接。
4）焊缝盖面不宜过宽，每边压过坡口1~2mm为宜，焊后在自然环境下进行冷却或浇水冷却。
3.3.1.8 焊缝清洗焊接冷却后应及时将焊缝清理干净，应将焊缝及邻近区域进行酸洗与钝化处理。
3.3.1.9 焊缝检验焊缝检验采取X光射线检验，检验标准应符合设计要求或按管道级（类）别进行，不合格的焊缝必须返修，返修按规范规定进行。
3.3.2.0不锈钢管道焊接应在环境温度-5℃以上进行，当环境温度在-5℃以下焊接时，在点焊前就开始预热，预热温度不低于手感温度（50℃左右），风、雨（雪）天要有防范措施。
3.4 干管安装：3.4.1 给水薄壁不锈钢管道安装：3.4.1.1在干管安装前清扫管膛，将承口内侧插口外侧端头的杂物除掉，承口朝来水方向顺序排列，联接的对口间隙应不小于3mm。
找平找直后，将管道固定。
管道拐弯和始端处应支撑顶牢，防止捻口时轴向移动，所有管口随时封堵好。
安装完后找直找正，复核甩口的位置、方向及变径无误。
3.4.3 热水管道的穿墙处均按设计要求加好套管及固定支架，安装伸缩器按规定做好预拉伸，待管道固定卡件安装完毕后，除去预拉伸的支撑物，调整好坡度，翻身处高点要有放风、低点有泄水装置。
3.4.4 管径大于等于DN65的给水管道使用无薄壁不锈钢钢管时，应采用氩弧焊接连接，管道安装完先做水压试验。
3.5 立管安装：3.5.1 立管明装：每层从上至下统一吊线安装卡件，将预制好的立管按编号分层排开，顺序安装，对好调直时的印记，校核预留甩口的高度、方向是否正确。
支管甩口均加好临时丝堵。
立管阀门安装朝向应便于操作和修理。
安装完后用线坠吊直找正，配合土建堵好楼板洞。
3.5.2 立管暗装：竖井内立管安装的卡件宜在管并口设置型测，上下统一吊线安装卡件。
安装在墙内的立管应在结构施工中须留管槽，立管安装后吊直找正，用卡件固定。
支管的甩口应露明并加好临时丝堵。
给水管道及配件安装施工技术交底
9、管道冲洗：管道在试压完成后即可做冲洗，冲洗应用自来水连续进行，应保证有充足的流量。冲洗洁净后办理验收手续。
三、质量标准
1、主控项目
1）室内给水管道的水压试验必须符合设计要求。当设计未注明时，各种材质的给水管道系统试验压力均为工作压力的1。5倍，但不得小于0。6Mpa。
2）给水系统交付使用前必须进行试验并做好记录.
工程技术交底
交底编号：
工程名称
吴兴区行政审批服务中心新大厅装修工程
交底日期
2015年11月3日
施工单位
浙江广居装饰有限公司
分项
工程名称
建筑给水排水及采暖
（给水管道及配件安装）
交底提要
给水管道及配件安装施工工艺
一、所用材料品种、规格和质量要求
本工程给水管道采用PPR给水管。
二、操作工艺
1、工艺流程： 安装准备→预制加工→干管安装→立管安装→支管安装→管道试压→管道冲洗。
交底人
接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写尺、拉线和尺量检查
2
立管
钢管
每米全长5m以上
3≯8
吊线和尺量检查
3
成排管段和成排阀门
在同一平面上间距
3
尺量检查
管道和阀门安装的允许偏差和检验方法
4）管道的支、吊架安装应平整牢固，其间距应符合规范的规定。
5）水表应安装在便于检修、不受曝晒、污染和冻结的地方。安装螺翼式水表，表前与阀门应有不小于8倍水表接口直径的直线管段。表外壳距墙表面净距为10～30mm;；水表进水口中心标高按设计要求，允许偏差为士10mm。
三、质量标准
1、主控项目
1）室内给水管道的水压试验必须符合设计要求。当设计未注明时，各种材质的给水管道系统试验压力均为工作压力的1。5倍，但不得小于0。6Mpa。
2）给水系统交付使用前必须进行试验并做好记录.
工程技术交底
交底编号：
工程名称
吴兴区行政审批服务中心新大厅装修工程
交底日期
2015年11月3日
施工单位
浙江广居装饰有限公司
分项
工程名称
建筑给水排水及采暖
（给水管道及配件安装）
交底提要
给水管道及配件安装施工工艺
一、所用材料品种、规格和质量要求
本工程给水管道采用PPR给水管。
二、操作工艺
1、工艺流程： 安装准备→预制加工→干管安装→立管安装→支管安装→管道试压→管道冲洗。
交底人
接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写尺、拉线和尺量检查
2
立管
钢管
每米全长5m以上
3≯8
吊线和尺量检查
3
成排管段和成排阀门
在同一平面上间距
3
尺量检查
管道和阀门安装的允许偏差和检验方法
4）管道的支、吊架安装应平整牢固，其间距应符合规范的规定。
5）水表应安装在便于检修、不受曝晒、污染和冻结的地方。安装螺翼式水表，表前与阀门应有不小于8倍水表接口直径的直线管段。表外壳距墙表面净距为10～30mm;；水表进水口中心标高按设计要求，允许偏差为士10mm。
技术交底(给排水水管道安装)
4.水表安装完后要加以保护。
【三】交底提要：室内雨水（含虹吸雨水）管道、开水间排水管道、地下一下重力流排水管、废水管道
交底内容：
1、施工准备：
1.1本工程1#2#3#4#5#6#7#8#楼废水、开水间排水管道及地下一层重力流排水管、雨水（含虹吸雨水）排水管均采用高密度聚乙烯（HDPE）管，9#10#11#12#楼雨水（含虹吸雨水）内排水管采用高密度聚乙烯（HDPE）管；连接方式根据样板现场确定；
2.13 通向室外的排水管，穿过墙壁或基础必须下反时，应采用45三通和45弯头连接，并应在垂直管段顶部设置清扫口。
2.14排水通气管应高出屋面300MM，但必须大于最大积雪厚度，在通气管出口4米以内有门、窗时，通气管应高出门、窗600MM或引向无门、窗一侧。
2.15 室内排水的水平管道与水平管道、水平管道与立管的连接，应用45三通或45四通和90斜三通或90斜四通。立管与排出管端部的连接，应采用两个45弯头或曲率半径不小于4倍管径的90弯头。
3.1安装完的管道不得用做支撑或放脚手板，不得踏压，其支、托、卡架不得作为其他用处的受力点。
3.2预留管口的临时丝堵不得随意打开，以防掉进杂物造成管道堵塞。
3.3预制好的管道要码放整齐，垫平、垫牢，不许用脚踩或物压，也不得双层平放。
3.4管道安装好后，应将阀门的手轮卸下，保管好，竣工时统一装好。
4、注意事项：
2.19闭水试验
排水管道安装后，按规定要求必须进行闭水试验。凡属隐蔽暗装管道必须按分项工序进行。卫生洁具及设备安装后，必须进行通水通球试验。
2.20管道及金属支架涂漆京戏符合以下规定：油漆种类和涂刷遍数符合设计要求，附着良好，无脱皮、起泡和漏涂，漆膜厚度均匀，色泽一致，无流淌及污染现象。
【三】交底提要：室内雨水（含虹吸雨水）管道、开水间排水管道、地下一下重力流排水管、废水管道
交底内容：
1、施工准备：
1.1本工程1#2#3#4#5#6#7#8#楼废水、开水间排水管道及地下一层重力流排水管、雨水（含虹吸雨水）排水管均采用高密度聚乙烯（HDPE）管，9#10#11#12#楼雨水（含虹吸雨水）内排水管采用高密度聚乙烯（HDPE）管；连接方式根据样板现场确定；
2.13 通向室外的排水管，穿过墙壁或基础必须下反时，应采用45三通和45弯头连接，并应在垂直管段顶部设置清扫口。
2.14排水通气管应高出屋面300MM，但必须大于最大积雪厚度，在通气管出口4米以内有门、窗时，通气管应高出门、窗600MM或引向无门、窗一侧。
2.15 室内排水的水平管道与水平管道、水平管道与立管的连接，应用45三通或45四通和90斜三通或90斜四通。立管与排出管端部的连接，应采用两个45弯头或曲率半径不小于4倍管径的90弯头。
3.1安装完的管道不得用做支撑或放脚手板，不得踏压，其支、托、卡架不得作为其他用处的受力点。
3.2预留管口的临时丝堵不得随意打开，以防掉进杂物造成管道堵塞。
3.3预制好的管道要码放整齐，垫平、垫牢，不许用脚踩或物压，也不得双层平放。
3.4管道安装好后，应将阀门的手轮卸下，保管好，竣工时统一装好。
4、注意事项：
2.19闭水试验
排水管道安装后，按规定要求必须进行闭水试验。凡属隐蔽暗装管道必须按分项工序进行。卫生洁具及设备安装后，必须进行通水通球试验。
2.20管道及金属支架涂漆京戏符合以下规定：油漆种类和涂刷遍数符合设计要求，附着良好，无脱皮、起泡和漏涂，漆膜厚度均匀，色泽一致，无流淌及污染现象。
给水管道安装工程(PP-R)技术交底
给水管道安装工程(PP-R)技术交底1. 项目简介本项目是一项住宅小区的给水管道安装工程，采用PP-R材质管道。
该小区总建筑面积为40,000平方米，共分三个楼群，每个楼群15层，每层20户，总共450户。
本项目的主要工作内容包括管道敷设、连接及维修保养等。
2. 工程流程本项目的工程流程主要包括测量、预处理、预制、敷设、连接、检查和试验等环节。
2.1 测量在实施本项目前，需要进行测量，测量主要包括以下几个环节：•管道布置定位：按照设计方案，确定各管道的布置位置及管道道线等参数，并进行测量。
•阀门及管件定位：根据设计要求，测量阀门及管件的定位位置、高度等参数。
•排水口定位：测量排水口的位置、高度、距地面高度等参数。
•检查井定位：根据设计要求，测量检查井的位置、井内深度等参数。
2.2 预处理在实施本项目前，需要进行预处理，主要包括以下内容：•清除现场杂物：将施工中不需要的杂物、工具等及时清理，保持现场整洁。
•资料准备：对于材料的使用和管理，建立相关的档案和资料，保证施工过程的可追溯、管理方便。
•施工计划和安全预案编制：根据实际情况编制合理的施工计划和安全预案，保证施工顺利进行。
2.3 预制在进行现场安装前，需要进行预制操作，预制主要包括以下内容：•制作管材和管件：根据设计要求，将PP-R管材和管件进行切割、热熔、打磨、清洗等处理，确保管件的尺寸和质量达到要求。
•制作安装支架：根据设计要求制作安装支架，保证支架的精度和稳定性。
•安装阀门和附件：按照设计要求安装阀门和附件，如减压阀、水表等。
2.4 敷设敷设是本项目最为核心的部分，敷设主要包括以下内容：•管道敷设：根据设计要求，在预处理和预制完成后，将管道进行敷设，并使用支架、底座和法兰等装置进行固定。
•管道连接：在满足管道敷设要求的前提下，进行管道连接工作，采用热熔连接方式，使用PP-R管道专用热熔机进行加热和连接。
•排水口连接：根据设计要求，设置排水口并连接排水管道。
给水管道技术交底记录模版
鲁SN-010山东省建设工程质量监督总站监制鲁SN-010山东省建设工程质量监督总站监制鲁SN-010 工程名称施工单位分项工程名称给水管道及配件安装交底日期交底内容：4.6本工程楼层高度为3m，每层安装二个支架，支架距地1.1米。
4.7支架的U型卡孔应采用台钻钻孔，不得用电、气焊开孔，支架的长度及吊环、U型卡子的规格应考虑保温层的厚度。
5、管道安装5.1楼层立管、管井通室内及室内冷水支管均采用PPR给水管，太阳能到室内热水支管采用PPR热水管，热熔连接。
5.2室内给水支管暗设于墙内或地面面层内，施工时注意尽量避免各种管道的垂直交叉。
5.3确定支管高度后画线定位，剔出管槽，将预制好的支管敷在槽内，找平找正定位后用勾钉固定。
卫生器具的冷热水预留口要做在明处，加好丝堵。
6、阀门安装6.1本工程给水阀门采用球阀，阀门安装前，应做耐压强度试验。
试验应以每批（同牌号、同规格、同型号）数量中抽查10%，且不少于l个，如有漏、裂不合格的应再抽查20%，仍有不合格的则需逐个试验。
对于安装在主干管上起切断作用的闭路阀门，应逐个做强度和严密性试验。
强度试验压力为公称压力的 1.5倍，严密性试验压力为公称压力的 1.1倍，试验时间不少于下表规定：6.2球阀不要倒装，倒装时，使介质长期存于阀体提升空间，检修也不方便。
7、管道安装注意事项7.1管道穿过墙壁和楼板，应设置金属或塑料套管。
穿过楼板的套管，其顶部应高出装饰地面20mm，底部应与楼板底面相平；安装在墙壁内的套管其两端与饰面相平。
穿过楼板的套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，端面光滑。
穿墙套管与管道之间缝隙应用阻燃密实材料填实，且端面应光滑。
管道的接口不得设在套管内。
7.2管道安装中断要进行临时封堵，以免杂物落入管道堵塞管道。
7.3两根管子交叉重叠时，必须使用弯管。
8、管道试压（试验压力要与图纸对应一致）8.1管井内、暗装给水管道在隐蔽前做好单项水压试验。
室内给水管道及配件安装(不锈钢管)技术交底
2、施工前应了解建筑物的结构，并根据设计图纸和施工方案制定与土建工程及其他工程的配合措施。
3、施工人员应经专业培训，熟悉薄壁不锈钢卡压式管道的结构、性能和装配技能，熟练掌握操作要点。
4、安装前，应对管材外观和管件接头进行认真检查，管材、管件上的污物和杂质应及时清除。对不符合质量要求的管材和管件应及时通知供货商，坚决不得使用。
(12) 如多次卡压仍达不到规定要求，应检查卡压工具是否完好、钳口是否磨损，有问题及时与供应商取得联系，不合格工具不得勉强使用(13)卡压连接完成后，若发现划线记号于管件端部 DN15~25 距离超过3mm，DN32~50距离超过 5mm，应将管件及两侧管材变形处切除后重新施工。
三、技术要求和质量标准：
4、在给水栓和配水点处应采用金属管卡或吊架固定:管卡或吊架宜设置在距配件40~80mm 处。
5、管道穿越楼板时应设置套管，套管可采用塑料管:当穿越屋面时应采用金属套管，套管应高出屋面、地面 50mm，并采取严格的防水措施。
6、暗敷的管道，应在封蔽前做好试压和隐蔽验收记录。在试压合格并采取防腐蚀保护措施后，可采用 M7.5 水泥砂浆填补。
表F.0.3技术交底记录
施表F.0.3
工程名称
编号
交底日期
年月日
施工单位
分项工程名称
室内给水管道及配件安装
交底摘要
不锈钢管道安装工程
页数
共4页
交底内容：
一、施工准备：
冷水管及热水管均采用薄壁不锈钢管及配件,DN <80采用卡压式连接。DN≥80采用沟槽连接。嵌墙冷热水支管采用覆塑薄壁不锈钢管,卡压连接。
(5)水压试验应按下列步骤进行:
①将试压管段末端封堵，缓慢注水，将管内气体排出。
②管道系统注满水后，进行水密性检查。
3、施工人员应经专业培训，熟悉薄壁不锈钢卡压式管道的结构、性能和装配技能，熟练掌握操作要点。
4、安装前，应对管材外观和管件接头进行认真检查，管材、管件上的污物和杂质应及时清除。对不符合质量要求的管材和管件应及时通知供货商，坚决不得使用。
(12) 如多次卡压仍达不到规定要求，应检查卡压工具是否完好、钳口是否磨损，有问题及时与供应商取得联系，不合格工具不得勉强使用(13)卡压连接完成后，若发现划线记号于管件端部 DN15~25 距离超过3mm，DN32~50距离超过 5mm，应将管件及两侧管材变形处切除后重新施工。
三、技术要求和质量标准：
4、在给水栓和配水点处应采用金属管卡或吊架固定:管卡或吊架宜设置在距配件40~80mm 处。
5、管道穿越楼板时应设置套管，套管可采用塑料管:当穿越屋面时应采用金属套管，套管应高出屋面、地面 50mm，并采取严格的防水措施。
6、暗敷的管道，应在封蔽前做好试压和隐蔽验收记录。在试压合格并采取防腐蚀保护措施后，可采用 M7.5 水泥砂浆填补。
表F.0.3技术交底记录
施表F.0.3
工程名称
编号
交底日期
年月日
施工单位
分项工程名称
室内给水管道及配件安装
交底摘要
不锈钢管道安装工程
页数
共4页
交底内容：
一、施工准备：
冷水管及热水管均采用薄壁不锈钢管及配件,DN <80采用卡压式连接。DN≥80采用沟槽连接。嵌墙冷热水支管采用覆塑薄壁不锈钢管,卡压连接。
(5)水压试验应按下列步骤进行:
①将试压管段末端封堵，缓慢注水，将管内气体排出。
②管道系统注满水后，进行水密性检查。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
检验方法：观察或局部解剖检查。
一般项目
（1）给水引入管与排水排出管的水平净距不得小于lm。室内给水与排水管道平行敷设时，两管之间的最小净距不得小于；交叉铺设时，垂直净距不得小于。给水管应铺在排水管上面，若给水管必须铺在排水管的下面时，给水管应加套管，其长度不得小于排水管管径的3倍。
检验方法：尺量检查。
（2）管道及管件焊接的焊缝表面质量应符合下列要求：
1）焊缝外形尺寸应符合图纸和工艺文件的规定，焊缝高度不得低于母材表面，焊缝与母材应圆滑过渡。
2）焊缝及热影响区表面应无裂纹、未熔合、未焊透、夹碴、弧坑和气孔等缺陷。
检验方法：观察检查。
（3）给水水平管道应有2‰～5‰的坡度坡向泄水装置。
检验方法：水平尺和尺量检查。
2）支管暗装：确定支管高度后画线定位，剔出管槽，将预制好的支管敷在槽内，找平、找正定位后用勾钉固定。卫生器具的冷热水预留口要做在明处，加好丝堵。
（7）管道试压
铺设、暗装、保温的给水管道在隐蔽前做好单项水压试验。
管道系统安装完后进行综合水压试验。水压试验时放净空气，充满水后进行加压，当压力升到规定要求时停止加压，进行检查。如各接口和阀门均无渗漏，持续到规定时间，观察其压力下降在允许范围内，通知有关人员验收，办理交接手续。然后把水泄净，遭破损的镀锌层和外露丝扣处做好防腐处理，再进行隐蔽工作。
（3）给水铸铁管管道应采用水泥捻口或橡胶圈接口方式进行连接。
（4）冷、热水管道同时安装应符合下列规定：
1）上、下平行安装时热水管应在冷水管的上方。
2）垂直平行安装时热水管应在冷水管的左侧。
5、工序流程及操作要点
工序流程
项目专业技术负责人：
交底人：
接受人：
具体人员见末页
技术（安全）交底记录
编号：
工程名称
（4）给水管道和阀门安装允许偏差应符合下表规定。
项目专业技术负责人：
交底人：
接受人：
具体人员见末页
技术（安全）交底记录
编号：
工程名称
青岛市地铁一期工程（3号线）
机电系统安装施工03标段
施工单位
中铁电气化局
分项工程名称
给水管道及配件安装
交底日期
2015/6/15
交底内容：
管道及阀门安装的允许偏差和检验方法
支吊架安装的一般要求：支架横梁应牢固地固定在墙、柱或其他结构物上，横梁长度方向应水平。顶面应与管中心线平行；固定支架必须严格地安装在设计规定位置，并使管子牢固地固定在支架上。在无补偿器，有位移的直管段上，不得安装一个以上的固定支架；活动支架不应妨碍管道由于热膨胀所引起的移动，其安装位置应从支承面中心向位移反向偏移，偏移值应为位移之半；无热位移的管道吊架的吊杆应垂直安装，吊杆的长度应能调节；有热位移的管道吊杆应斜向位移相反的方向，按位移值的一半倾斜安装。补偿器两侧应安装1～2个多向支架，使管道在支架上伸缩时不至偏移中心线。管道支架上管道离墙、柱及管子与管子中间的距离应按设计图纸要求敷设。铸铁管道上的阀门应使用专用支架，不得让管道承重。在墙上预留孔洞埋设支架时，埋设前应检查校正孔洞标高位置是否正确，深度是否符合设计和有关标准图的规定要求，无误后，清除孔洞内的杂物及灰尘，并用水将洞周围浇湿，将支架埋入填实，用1：3水泥砂浆填充饱满。在钢筋混凝土构件预埋钢板上焊接支架时，先校正支架焊接的标高位置，消除预埋钢板上的杂物，校正后施焊。焊缝必须满焊，焊缝高度不得少于焊接件最小厚度。各种管材安装支撑控制间距如表
2）立管暗装：竖井内立管安装的卡件宜在管井口设置型钢，上下统一吊线安装卡件。安装在墙内的立管应在结构施工中预留管槽，立管安装后吊直找正，用卡件固定。支管的甩口应露明并加好临时丝堵。
（6）支管安装
1）支管明装：将预制好的支管从立管甩口依次逐段进行安装，根据管道长度适当加好临时固定卡，核定不同卫生器具的冷热水预留口高度，上好临时丝堵。支管装有水表位置先装上连接管，试压后在交工前拆下连接管，换装水表。
3、作业内容
（1）支吊架制作安装（2）管道预制加工（3）干管安装（4）支管及配件安装（5）管道试压（6）管道防腐和保温（7）管道消毒冲洗（8）填写试压、冲洗记录
4、施工技术标准
（1）给水管道必须采用与管材相适应的管件。生活给水系统所涉及的材料必须达到饮用水卫生标准。
（2）管径小于或等于80mm的衬塑钢管应采用螺纹连接，套丝扣时，被破坏的镀锌层表面及外露螺纹部分应做防腐处理；管径大于80mm的衬塑钢管应采用法兰连接。
技（安全）交底记录
编号：
工程名称
青岛市地铁一期工程（3号线）
机电系统安装施工03标段
施工单位
中铁电气化局
分项工程名称
给水管道及配件安装
交底日期
2015/6/15
交底内容：
1、施工准备
（1）进行技术交底、安全技术交底。
（2）根据施工方案安排好现场的工作场地、加工车间、库房。
（3）材料、设备确认合格，准备齐全，送到现场。
（4）竖井内管道安装应有防坠落措施。
（5）组织施工生产人员、配置设备工器具。
2、引用技术标准
（1）《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）；
（2）中国建筑工程总公司编.《建筑工程施工工艺标准汇编（缩印本）》.北京：中国建筑工业出版社出版；
（3）《建筑施工安全技术统一规范》（GB50870-2013）。
施工单位
中铁电气化局
分项工程名称
给水管道及配件安装
交底日期
2015/6/15
交底内容：
3）管道支架安装方法：支架结构多为标准设计，可按国标图集《室内管道支架及吊架》03S402要求集中预制。
膨胀螺栓法：适用于角形横梁在墙上的安装。做法是：按坡度线上支架定位十字线向下量尺，画出上下两膨胀螺栓安装位置十字线后，用电钻钻孔。孔径等于套管外径，孔深为套管长度加15mm并与墙面垂直。清除孔内灰碴，套上锥形螺栓并拧上螺母，打入墙孔直至螺母与墙平齐，用扳手拧紧螺母直至胀开套管后，打横梁穿入螺栓，并用螺母紧固在墙上。
在下列标称压力下的允许偏差（最大间隙-最小间隙） （mm）
PN<
≤PN≤MPa
PN>MPa
≤100
>100
项目专业技术负责人：
交底人：
接受人：
具体人员见末页
技术（安全）交底记录
编号：
工程名称
青岛市地铁一期工程（3号线）
机电系统安装施工03标段
施工单位
中铁电气化局
分项工程名称
给水管道及配件安装
交底日期
（8）管道冲洗
管道在试压完成后即可做冲洗，冲洗应用自来水连续进行，应保证有充足的流量。冲洗洁净后办理验收手续。
（9）管道防腐
给水管道铺设与安装的防腐均按设计要求及国家验收规范施工，所有型钢支架及管道镀锌层破损处和外露丝扣要补刷防锈漆。
（10）管道保温
给水管道明装、暗装的保温有三种形式：管道防冻保温、管道防热损失保温、管道防结露保温。其保温材质及厚度均按设计要求，质量达到国家验收规范标准。
青岛市地铁一期工程（3号线）
机电系统安装施工03标段
施工单位
中铁电气化局
分项工程名称
给水管道及配件安装
交底日期
2015/6/15
交底内容：
操作要点
（1）施工准备
认真熟悉施工图纸，根据施工方案确定的施工方法和技术交底的具体措施做好准备工作。参看有关专业设备图和装饰施工图，核对各种管道的坐标、标高是否有交叉。管道排列所用空间是否合理。有问题及时与设计和有关人员研究解决，办好变更洽商记录。
（3）管道预制加工
按设计图纸画出管道分路、管径、变径、预留管口、阀门位置等施工草图。在实际位置做上标记。按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工，按管段及分组编号。
（4）干管安装
1）管螺纹连接：管螺纹连接时，一般均加填料，填料的种类有铅油麻丝、铅油、聚四氟乙烯生料带和一氧化铅甘油调合剂等几种。可根据介质的种类进行选择。螺纹加工和连接的方法要正确。不论是手工或机械加工，加工后的管螺纹都应端正、清楚、完整、光滑。断丝和缺丝总长不得超过全螺纹长度的10％。管螺纹连接要点：螺纹连接时，应在管端螺纹外面敷上填料，用手拧入2～3扣，再用管子钳一次装紧，不得倒回。装紧后应留有螺尾；管道连接后，应把挤到螺栓外面的填料清除掉。填料不得挤入管道，以免阻塞管路；一氧化铅与甘油混合后，需在l0min内完成，否则就会硬化，不得再用。各种填料在螺纹里只能使用一次，若螺纹拆卸，重新装紧时，应更换新填料。螺纹连接应选用合适的管钳，不得在管子钳的手柄上加套管增长手柄来拧紧管子。
法兰连接安装：法兰与管子组装前对管子端面进行检查，管口端面倾斜尺寸不得小于；法兰与管子组装时要用角尺检查法兰的垂直度，法兰连接的平行度偏差尺寸当设计无明确规定时，则不应大于法兰外径的，且不应大于2mm；法兰与法兰对接时，密封面应保平衡，见下表
法兰密封面的平行度及平行度允许偏差值
法兰公称直径
DN（mm）
2）管道支吊架安装技术要求
管道支架的放线定位。首先根据设计要求定出固定支架和补偿器的位置；根据管道设计标高，把同一水平面直管段的两端支架位置画在墙上或柱上。根据两点间的距离和坡度大小，算出两点间的高度差，标在末端支架位置上；在两高差点拉一根直线，按照支架的间距在墙上或柱上标出每个支架位置。如果土建施工时，在墙上如预留有支架孔洞或在钢筋混凝土构件上预埋了焊接支架的钢板，应采用上述方法进行拉线校正，然后标出支架实际安装位置。
2）法兰连接：法兰的各部分加工尺寸应符合标准或设计要求，法兰表面应光滑，不得有砂眼、裂纹、斑点、毛刺等降低法兰强度和连接可靠性的缺陷。法兰垫片是成品件时应检查核实其材质，尺寸应符合标准和设计要求，软垫片质地柔韧，无老化变质现象，表面不应有折损皱纹缺陷，法兰垫片无成品件时，应现场根据需要自行加工，加工方法有手工剪制和工具切割两种。手工剪制时，常剪成手柄式，以便安装调整垫片位置。螺栓及螺母的螺纹应完整，无伤痕、毛刺等缺陷，螺栓、螺母应配合良好、无松动和卡涩现象。
一般项目
（1）给水引入管与排水排出管的水平净距不得小于lm。室内给水与排水管道平行敷设时，两管之间的最小净距不得小于；交叉铺设时，垂直净距不得小于。给水管应铺在排水管上面，若给水管必须铺在排水管的下面时，给水管应加套管，其长度不得小于排水管管径的3倍。
检验方法：尺量检查。
（2）管道及管件焊接的焊缝表面质量应符合下列要求：
1）焊缝外形尺寸应符合图纸和工艺文件的规定，焊缝高度不得低于母材表面，焊缝与母材应圆滑过渡。
2）焊缝及热影响区表面应无裂纹、未熔合、未焊透、夹碴、弧坑和气孔等缺陷。
检验方法：观察检查。
（3）给水水平管道应有2‰～5‰的坡度坡向泄水装置。
检验方法：水平尺和尺量检查。
2）支管暗装：确定支管高度后画线定位，剔出管槽，将预制好的支管敷在槽内，找平、找正定位后用勾钉固定。卫生器具的冷热水预留口要做在明处，加好丝堵。
（7）管道试压
铺设、暗装、保温的给水管道在隐蔽前做好单项水压试验。
管道系统安装完后进行综合水压试验。水压试验时放净空气，充满水后进行加压，当压力升到规定要求时停止加压，进行检查。如各接口和阀门均无渗漏，持续到规定时间，观察其压力下降在允许范围内，通知有关人员验收，办理交接手续。然后把水泄净，遭破损的镀锌层和外露丝扣处做好防腐处理，再进行隐蔽工作。
（3）给水铸铁管管道应采用水泥捻口或橡胶圈接口方式进行连接。
（4）冷、热水管道同时安装应符合下列规定：
1）上、下平行安装时热水管应在冷水管的上方。
2）垂直平行安装时热水管应在冷水管的左侧。
5、工序流程及操作要点
工序流程
项目专业技术负责人：
交底人：
接受人：
具体人员见末页
技术（安全）交底记录
编号：
工程名称
（4）给水管道和阀门安装允许偏差应符合下表规定。
项目专业技术负责人：
交底人：
接受人：
具体人员见末页
技术（安全）交底记录
编号：
工程名称
青岛市地铁一期工程（3号线）
机电系统安装施工03标段
施工单位
中铁电气化局
分项工程名称
给水管道及配件安装
交底日期
2015/6/15
交底内容：
管道及阀门安装的允许偏差和检验方法
支吊架安装的一般要求：支架横梁应牢固地固定在墙、柱或其他结构物上，横梁长度方向应水平。顶面应与管中心线平行；固定支架必须严格地安装在设计规定位置，并使管子牢固地固定在支架上。在无补偿器，有位移的直管段上，不得安装一个以上的固定支架；活动支架不应妨碍管道由于热膨胀所引起的移动，其安装位置应从支承面中心向位移反向偏移，偏移值应为位移之半；无热位移的管道吊架的吊杆应垂直安装，吊杆的长度应能调节；有热位移的管道吊杆应斜向位移相反的方向，按位移值的一半倾斜安装。补偿器两侧应安装1～2个多向支架，使管道在支架上伸缩时不至偏移中心线。管道支架上管道离墙、柱及管子与管子中间的距离应按设计图纸要求敷设。铸铁管道上的阀门应使用专用支架，不得让管道承重。在墙上预留孔洞埋设支架时，埋设前应检查校正孔洞标高位置是否正确，深度是否符合设计和有关标准图的规定要求，无误后，清除孔洞内的杂物及灰尘，并用水将洞周围浇湿，将支架埋入填实，用1：3水泥砂浆填充饱满。在钢筋混凝土构件预埋钢板上焊接支架时，先校正支架焊接的标高位置，消除预埋钢板上的杂物，校正后施焊。焊缝必须满焊，焊缝高度不得少于焊接件最小厚度。各种管材安装支撑控制间距如表
2）立管暗装：竖井内立管安装的卡件宜在管井口设置型钢，上下统一吊线安装卡件。安装在墙内的立管应在结构施工中预留管槽，立管安装后吊直找正，用卡件固定。支管的甩口应露明并加好临时丝堵。
（6）支管安装
1）支管明装：将预制好的支管从立管甩口依次逐段进行安装，根据管道长度适当加好临时固定卡，核定不同卫生器具的冷热水预留口高度，上好临时丝堵。支管装有水表位置先装上连接管，试压后在交工前拆下连接管，换装水表。
3、作业内容
（1）支吊架制作安装（2）管道预制加工（3）干管安装（4）支管及配件安装（5）管道试压（6）管道防腐和保温（7）管道消毒冲洗（8）填写试压、冲洗记录
4、施工技术标准
（1）给水管道必须采用与管材相适应的管件。生活给水系统所涉及的材料必须达到饮用水卫生标准。
（2）管径小于或等于80mm的衬塑钢管应采用螺纹连接，套丝扣时，被破坏的镀锌层表面及外露螺纹部分应做防腐处理；管径大于80mm的衬塑钢管应采用法兰连接。
技（安全）交底记录
编号：
工程名称
青岛市地铁一期工程（3号线）
机电系统安装施工03标段
施工单位
中铁电气化局
分项工程名称
给水管道及配件安装
交底日期
2015/6/15
交底内容：
1、施工准备
（1）进行技术交底、安全技术交底。
（2）根据施工方案安排好现场的工作场地、加工车间、库房。
（3）材料、设备确认合格，准备齐全，送到现场。
（4）竖井内管道安装应有防坠落措施。
（5）组织施工生产人员、配置设备工器具。
2、引用技术标准
（1）《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）；
（2）中国建筑工程总公司编.《建筑工程施工工艺标准汇编（缩印本）》.北京：中国建筑工业出版社出版；
（3）《建筑施工安全技术统一规范》（GB50870-2013）。
施工单位
中铁电气化局
分项工程名称
给水管道及配件安装
交底日期
2015/6/15
交底内容：
3）管道支架安装方法：支架结构多为标准设计，可按国标图集《室内管道支架及吊架》03S402要求集中预制。
膨胀螺栓法：适用于角形横梁在墙上的安装。做法是：按坡度线上支架定位十字线向下量尺，画出上下两膨胀螺栓安装位置十字线后，用电钻钻孔。孔径等于套管外径，孔深为套管长度加15mm并与墙面垂直。清除孔内灰碴，套上锥形螺栓并拧上螺母，打入墙孔直至螺母与墙平齐，用扳手拧紧螺母直至胀开套管后，打横梁穿入螺栓，并用螺母紧固在墙上。
在下列标称压力下的允许偏差（最大间隙-最小间隙） （mm）
PN<
≤PN≤MPa
PN>MPa
≤100
>100
项目专业技术负责人：
交底人：
接受人：
具体人员见末页
技术（安全）交底记录
编号：
工程名称
青岛市地铁一期工程（3号线）
机电系统安装施工03标段
施工单位
中铁电气化局
分项工程名称
给水管道及配件安装
交底日期
（8）管道冲洗
管道在试压完成后即可做冲洗，冲洗应用自来水连续进行，应保证有充足的流量。冲洗洁净后办理验收手续。
（9）管道防腐
给水管道铺设与安装的防腐均按设计要求及国家验收规范施工，所有型钢支架及管道镀锌层破损处和外露丝扣要补刷防锈漆。
（10）管道保温
给水管道明装、暗装的保温有三种形式：管道防冻保温、管道防热损失保温、管道防结露保温。其保温材质及厚度均按设计要求，质量达到国家验收规范标准。
青岛市地铁一期工程（3号线）
机电系统安装施工03标段
施工单位
中铁电气化局
分项工程名称
给水管道及配件安装
交底日期
2015/6/15
交底内容：
操作要点
（1）施工准备
认真熟悉施工图纸，根据施工方案确定的施工方法和技术交底的具体措施做好准备工作。参看有关专业设备图和装饰施工图，核对各种管道的坐标、标高是否有交叉。管道排列所用空间是否合理。有问题及时与设计和有关人员研究解决，办好变更洽商记录。
（3）管道预制加工
按设计图纸画出管道分路、管径、变径、预留管口、阀门位置等施工草图。在实际位置做上标记。按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工，按管段及分组编号。
（4）干管安装
1）管螺纹连接：管螺纹连接时，一般均加填料，填料的种类有铅油麻丝、铅油、聚四氟乙烯生料带和一氧化铅甘油调合剂等几种。可根据介质的种类进行选择。螺纹加工和连接的方法要正确。不论是手工或机械加工，加工后的管螺纹都应端正、清楚、完整、光滑。断丝和缺丝总长不得超过全螺纹长度的10％。管螺纹连接要点：螺纹连接时，应在管端螺纹外面敷上填料，用手拧入2～3扣，再用管子钳一次装紧，不得倒回。装紧后应留有螺尾；管道连接后，应把挤到螺栓外面的填料清除掉。填料不得挤入管道，以免阻塞管路；一氧化铅与甘油混合后，需在l0min内完成，否则就会硬化，不得再用。各种填料在螺纹里只能使用一次，若螺纹拆卸，重新装紧时，应更换新填料。螺纹连接应选用合适的管钳，不得在管子钳的手柄上加套管增长手柄来拧紧管子。
法兰连接安装：法兰与管子组装前对管子端面进行检查，管口端面倾斜尺寸不得小于；法兰与管子组装时要用角尺检查法兰的垂直度，法兰连接的平行度偏差尺寸当设计无明确规定时，则不应大于法兰外径的，且不应大于2mm；法兰与法兰对接时，密封面应保平衡，见下表
法兰密封面的平行度及平行度允许偏差值
法兰公称直径
DN（mm）
2）管道支吊架安装技术要求
管道支架的放线定位。首先根据设计要求定出固定支架和补偿器的位置；根据管道设计标高，把同一水平面直管段的两端支架位置画在墙上或柱上。根据两点间的距离和坡度大小，算出两点间的高度差，标在末端支架位置上；在两高差点拉一根直线，按照支架的间距在墙上或柱上标出每个支架位置。如果土建施工时，在墙上如预留有支架孔洞或在钢筋混凝土构件上预埋了焊接支架的钢板，应采用上述方法进行拉线校正，然后标出支架实际安装位置。
2）法兰连接：法兰的各部分加工尺寸应符合标准或设计要求，法兰表面应光滑，不得有砂眼、裂纹、斑点、毛刺等降低法兰强度和连接可靠性的缺陷。法兰垫片是成品件时应检查核实其材质，尺寸应符合标准和设计要求，软垫片质地柔韧，无老化变质现象，表面不应有折损皱纹缺陷，法兰垫片无成品件时，应现场根据需要自行加工，加工方法有手工剪制和工具切割两种。手工剪制时，常剪成手柄式，以便安装调整垫片位置。螺栓及螺母的螺纹应完整，无伤痕、毛刺等缺陷，螺栓、螺母应配合良好、无松动和卡涩现象。
