实验二三相异步电动机的星/三角换接启动控制一、实验梯形图：
二、实验程序及注释
三、实验结果：
当按下X000即SS时，机器启动，Y001即KM1闭合，间隔1s后Y003即KM3闭合，此时为星形联结启动；按照设定的时间（本组为第九组，按照要求设定从启动到切换为三角形联结启动的时间为9秒），9秒后常闭触点T0断开，KM3断开，再间隔0.5秒后KM2闭合，此时为三角形联结启动。
当按下X001即ST时，机器停车，KM1~KM3的指示灯全部熄灭，电动机停止运作。
当按下X002即FR时，模拟过载情况，断电，情况如按下ST时。
实验结果与仿真结果一致，如图所示。
→
→
→
四、经验总结
①实验注意事项：
在实验过程中，必须连接好线路并确保接线以及程序正确后方可打开电源启动电动机模
块，以防出现触电的情况；如遇到程序错误的问题（此时PLC最下面的红灯会亮起来），先看程序有没有语句缺漏然后再检查语句是否有错误，注意器件名跟软元件名要一一对应。
②关于三相异步电动机的星/三角换接启动：
Y-△降压启动也称为星形-三角形降压启动，简称星三角降压启动。
这一线路的设计思想仍是按时间原则控制启动过程。
所不同的是，在启动时将电动机定子绕组接成星形，每相绕组承受的电压为电源的相电压（220V），减小了启动电流对电网的影响。
而在其启动后期则按预先整定的时间换接成三角形接法，每相绕组承受的电压为电源的线电压（380V），电动机进入正常运行。
凡是正常运行时定子绕组接成三角形的鼠笼式异步电动机，均可以采用这种线路。

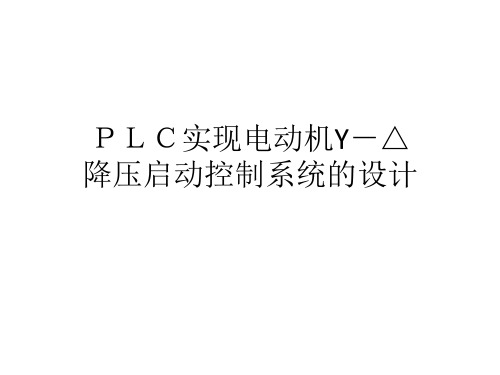

试题名称：用PLC改造三相异步电动机星三角降压
启动
三相异步电动机星三角降压启动控制线路
要求：
1、用PLC控制上图1所示的电路，要求增加电源指示、启动指示及运行指示功能。
2、电路设计：完成PLC控制I/O口分配；PLC控制I/O接线图；设计梯形图；并且根据梯形图列出指令表。
3、安装与接线：按PLC控制I/O接线图，元件安装要准确，紧固，配线导线要平直、美观。
4、程序输入及调试：熟练操作PLC键，能正确的将所编程序输入PLC；按照被控设备的动作要求进行模拟调试，达到设计要求。
1、完成PLC控制I/O口分配。
输入设置输出设置
功能名称符号地址分配功能名称符号地址分配启动按钮SB2 X000 接触器KM KM Y000
停止按钮SB1 X001 接触器KMY KMY Y001
热继电器KH X002 接触器KM KM Y002
电源指示L1 Y004
启动指示L2 Y005
运行指示L3 Y006
2、 PLC控制I/O接线图。
3、设计梯形图。
4、根据梯形图列出指令表。
