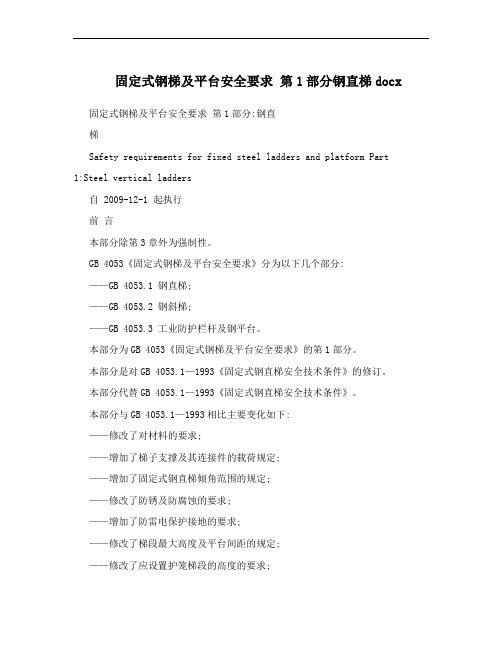

固定式钢梯及平台安全要求第1部分钢直梯docx 固定式钢梯及平台安全要求第1部分:钢直梯Safety requirements for fixed steel ladders and platform Part 1:Steel vertical ladders自 2009-12-1 起执行前言本部分除第3章外为强制性。
GB 4053《固定式钢梯及平台安全要求》分为以下几个部分:——GB 4053.1 钢直梯;——GB 4053.2 钢斜梯;——GB 4053.3 工业防护栏杆及钢平台。
本部分为GB 4053《固定式钢梯及平台安全要求》的第1部分。
本部分是对GB 4053.1—1993《固定式钢直梯安全技术条件》的修订。
本部分代替GB 4053.1—1993《固定式钢直梯安全技术条件》。
本部分与GB 4053.1—1993相比主要变化如下:——修改了对材料的要求;——增加了梯子支撑及其连接件的载荷规定;——增加了固定式钢直梯倾角范围的规定;——修改了防锈及防腐蚀的要求;——增加了防雷电保护接地的要求;——修改了梯段最大高度及平台间距的规定;——修改了应设置护笼梯段的高度的要求;——修改了梯子内侧净宽度尺寸的规定;——修改了踏棍间距的规定;——修改了有关踏棍尺寸的规定;——增加了在非正常环境下使用的梯子的踏棍尺寸要求;——修改了梯梁尺寸的规定;——增加了在非正常环境下使用的梯梁的尺寸要求;——修改了护笼构件尺寸的规定;——修改了水平笼箍间距的规定;——增加了护笼立杆间距及空隙的要求;——增加了护笼立杆间距及护笼构件形成空隙的规定;——修改了护笼底部距下端基准面高度的规定。
本部分由国家安全生产监督管理总局提出。
本部分由全国安全生产标准化技术委员会归口。
本部分负责起草单位:吉林省安全科学技术研究院、长春工业大学、长春工程学院。
本部分主要起草人:肖建民、郑凡颖、曲生、韩连英、孙伟。
本部分所代替标准的历次版本发布情况为:——GB 4053.1—1983:——GB 4053.1—1993。
钢梯及平台设计规范钢梯及平台设计规范仅供内部使用，严禁外泄）编写：校对：审核：批准：生效日期：2010.10.20版本 1.0目录1. 总则 (3)2. 规范性引用文件 (3)3. 固定式钢梯 (3)3.1. 类型 (3)3.2. 固定式钢直梯技术标准 (3)3.3. 刚斜梯技术标准 (7)4. 防护栏杆 (10)4.1. 术语和定义 (10)4.2. 一般要求 (11)4.3. 栏杆高度 (11)4.4. 扶手 (11)4.5. 中间栏杆 (12)4.6. 立柱 (12)4.7. 踢脚板 (12)5. 钢平台及结构要求 (12)5.1. 平台尺寸 (12)5.2. 上方距离空间 (13)5.3. 平台地板 (13)1. 总则本技术规范书适用于机械设备钢梯及平台的设计、制造、安装和日常维护要求。
它提出了机械设备钢梯及平台的功能设计、结构、性能、材料等方面的技术要求。
2. 规范性引用文件设备制造和材料符合下列标准和规定的最新版本的要求：《固定式钢梯及平台安全要求_第1 部分：钢直梯》GB4053.1-2009 《固定式钢梯及平台安全要求第2 部分：钢斜梯》GB4053.2-2009 《固定式钢梯及平台安全要求第3部分：工业防护栏杆及钢平台》GB4053.3-2009 《机械安全进入机械的固定设施第 3 部分：楼梯、阶梯和护栏》GB17888.3-2008 《机械安全进入机械的固定设施第4 部分∶固定式直梯》GB17888.4-2008 《机械安全基本概念与设计通则》GB/T15706.2 －19953. 固定式钢梯3.1. 类型固定式钢直梯：永久性安装在建筑物或设备上，与水平面呈75°～90°倾角，主要构件为钢材制造的直梯（见图1）。
固定式钢斜梯：永久性安装在建筑物或设备上，与水平面成30°～75°倾角的踏板钢梯（见图2）。
盘梯（略）3.2. 固定式钢直梯技术标准3.2.1. 总体要求a. 钢直梯应与固定的结构表面平行并尽可能垂直水平面设置。
标准实用中华人民共和国国家标准固定式钢梯及平台安全要求1钢直梯：1.1 范围本部分规定了固定式钢直梯的设计、制造和安装方面的基本安全要求。
本部分适用于工业企业内工作场所中使用的固定式钢直梯（另有标准规定的除外）。
1.2 规范性引用文件：下列文件中的条款通过本部分的引用而成为本部分的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分。
然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本部分。
GB 4053.3固定式钢梯及平台安全要求第 3 部分：工业防护栏杆及钢平台GB 50057建筑物防雷设计规范GB 50205钢结构工程施工质量验收规范1.3 术语和定义1.3.1固定式钢直梯 fixed steel ladder ：永久性安装在建筑物或设备上，与水平面成 75 °～90 °倾角主要构件为钢材制造的直梯（见图 1 ）。
1.3.2梯梁（梯框） stile （ rail ）：用来安装踏棍或其它横向承载件的梯子侧边构件。
1.3.3踏棍 rung ：供使用者上下梯时脚踩踏的梯子构件。
1.3.4护笼（安全护笼） cage （cage guard ）：安装在梯梁或固定结构上，封闭梯子周围攀登空间防止人员坠落的框架结构。
1.3.5支撑 support ：用来将钢直梯固定在建筑物或设备上的构件。
1.3.6（直梯）扶手 handrail ：钢直梯顶端供攀登者手握的构件。
1.3.7内侧净宽度 inside clear width：两梯梁内侧平行于踏棍测量的距离，简称梯宽。
1.3.8梯段高度 height of the ladder：梯子上端基准面至下端基准面间的垂直距离，简称梯高。
1.4一般要求：1.4.1.1钢直梯采用钢材的力学性能应不低于Q235-B ，并具有碳含量合格保证。
1.4.1.2支撑宜采用角钢、钢板或钢板焊接成 T 型钢制作，埋没或焊接时必须牢固可靠。
住房城乡建设部关于批准《楼梯栏杆栏板（一）》等24项国家建筑标准设计的通知文章属性•【制定机关】住房和城乡建设部•【公布日期】2015.07.13•【文号】建质函[2015]185号•【施行日期】2015.07.13•【效力等级】部门规范性文件•【时效性】现行有效•【主题分类】建筑市场监管正文住房城乡建设部关于批准《楼梯栏杆栏板（一）》等24项国家建筑标准设计的通知建质函[2015]185号各省、自治区住房城乡建设厅，直辖市建委（规委）及有关部门，新疆生产建设兵团建设局：经审查，批准由中国建筑标准设计研究院有限公司等24个单位编制的《楼梯栏杆栏板（一）》等24项标准设计为国家建筑标准设计。
该24项标准设计自2015年8月1日起实施。
原《楼梯栏杆栏板（一）》（06J403-1）、《智能化示范小区设计》（00J904-1）、《砖混结构加固与修复》（03SG611）、《砖墙建筑构造》（04J101）、《砖墙结构构造》（04G612）、《太阳能集中热水系统选用与安装》（06SS128）、《室内消火栓安装》（04S202）、《集气罐制作及安装》（94K402-1）、《热水集中采暖分户热计量系统施工安装》（04K502）、《建筑物防雷设施安装》（99D501-1）、《等电位联结安装》（02D501-2）、《利用建筑物金属体做防雷及接地装置安装》（03D501-3）、《城市道路—沥青路面》（05MR201）、《城市道路—水泥混凝土路面》（05MR202）、《城市道路—软土地基处理》（05MR301）、《城市道路—无障碍设计》（05MR501）标准设计同时废止。
附件：国家建筑标准设计名称及编号表中华人民共和国住房和城乡建设部2015年7月13日。
固定式钢斜梯安全技术条件（GB4053.2-9 3）１、固定式钢斜梯与水平面的夹角应在30°～75°。
不同角度钢斜梯，其踏步高（相临两踏板间的垂直距离）Ｒ，踏板宽度Ｔ的尺寸对照下表：２、踏板应采用厚度不得小于４毫米的Ａ３Ｆ花纹钢板或经防滑处理的普通A３F钢板，梯宽超过７００毫米时，踏板必须设加钢筋。
３、扶手高（扶手顶到梯梁上边缘的铅垂距离）为900毫米，采用外径为30-40毫米、壁厚不小于2.5毫米的电焊钢管，也可用机械性能不低于这种电焊钢管的管材，但扶手的外径必须在30—40毫米之间。
４、扶手的立柱采用直径为２０毫米圆钢，从第一级踏板开设置，间距不大于１０００毫米。
横杆采用直径为２０毫米圆钢或３０×４的扁钢。
５、梯宽应为７００毫米，最大不得大于１０００毫米，最小不得小于６００毫米。
６、梯高（梯横梁顶端到其底部基准面的垂直距离）一般不大于５米。
大于５米的必须设梯间平台，梯间平台的设计应符合ＧＢ４０５３.４—８３标准，分段设梯。
７、钢斜梯最大均布载荷不得超过３５０Kg/m2。
８、钢斜梯全部采用焊接连接。
焊接要求符合《钢结构焊接规范》。
９、所有构件表面必须光滑、无毛刺，安装后的钢斜梯不应有歪斜、扭曲、变形及其他缺陷。
１０、钢斜梯必须涂防锈漆，安装后再涂表面漆。
固定式钢直梯安全技术要求（GB4053.1-93）１、钢直梯应采用Ａ３Ｆ或性能不低于Ａ３Ｆ的钢材。
２、梯梁（钢直梯两侧的边梁）必须采用不小于∠5 0×５角钢或—60×8的扁钢。
3、踏棍易采用圆钢制作，直径不得小于20毫米，踏棍间距应为300毫米等距分布。
4、支撑（固定连接钢直梯与建筑物或设备的构件）必须采用∠70×6的角钢，埋设或焊接时必须牢固可靠。
5、最下端一对支撑距基准面距离为300毫米，支撑竖向间距不得大于1500毫米，一段直梯至少焊两对支撑，钢直梯与建筑物或设备之间的距离为150～25 0毫米。
万华烟台工业园钢楼梯、栏杆设计统一规定一、指导思想：为了使万华烟台工业园内建筑物室外钢梯、露天装置平台及钢梯扶手栏杆设计统一，外观简洁明快美观，达到工业园内设计风格一致。
二、设计依据：《建筑设计防火规范》GB50016—2006《钢结构设计规范》GB50017━2003《固定式钢梯及平台安全要求》GB4053.1—2009《钢梯》图集02（03）J401三、一般规定：3.1防护要求3.1.1距下方相邻楼板或地面1.2m及以上的平台、通道或工作面的所有敞开边缘应设置防护栏杆；3.1.2在平台、通道或工作面上可能使用工具、机器部件或物品场合，应在所有敞开边缘设置带踢脚板的防护栏杆；3.2材料防护栏杆及钢梯采用钢材的力学性能应为Q235B。
钢梯踏步板采用镀锌钢格栅板。
3.3栏杆设计载荷3.3.1防护栏杆安装后顶部栏杆应能承受水平方向和垂直向下方向不小于890N/m集中载荷和不小于700N/m均布载荷。
在相邻立柱间的最大挠曲变形应不大于跨度的1/250。
水平和垂直载荷以及集中和均布载荷均不叠加。
3.3.2中间栏杆应能承受在中圆周上施加的不小于890N/m水平集中载荷，最大挠曲变形不大于75mm。
3.3.3端部或末端立柱应能承受在立柱顶部施加的任何方向上890N/m的集中载荷。
3.4.安装及防腐3.4.1设计应使其积存水和湿气最小，以减少锈蚀和腐蚀。
3.4.2防护栏杆及钢平台应采用焊接连接，防护栏杆与钢平台焊接采用四周围焊，焊缝厚度为4mm，焊接要求应符合GB50205的规定；当不便焊接时，可采用螺栓连接，但应保证设计的结构强度。
3.4.3钢梯及防护栏杆除锈：除锈等级Sa2.5,以喷射除锈作为主要除锈方法，手工和动力除锈仅作为喷射除锈的补充手段。
3.4.4防护栏杆防腐蚀做法：部位油漆名称固体含量干膜厚度底漆环氧富锌底漆80中间漆环氧云母氧化铁中间漆80面漆可覆涂聚氨酯面漆（灰色）40可覆涂聚氨酯面漆（灰色）40钢梯防腐蚀做法：与钢结构处理方法相同。
钢梯技术要求及安装施工方法、质量保证措施第一节防护栏杆分类防护栏杆分焊接栏杆和球接栏杆第二节防护栏杆及平台技术要求一、 防护要求（一）、距下方相邻地板或地面1.2m 及以上的平台、通道或工作面的所有敞开边缘应设置防护栏杆。
（二）、在平台、通道或工作面上可能使用工具、机器部件或物品场合，应在所有敞开边缘设置带踢脚板的防护栏杆。
（三）、在酸洗或电镀、脱脂等危险设备上方或附近的平台、通道或工作面的敞开边缘，均应设置带踢脚板的防护栏杆。
（四）、 当平台设有满足踢脚板功能及强度要求的其他结构边沿时，防护栏可不设踢脚板。
二、材料（一）、 防护栏杆及平台采用钢材的力学性能应不低于Q235-B ，并具有碳含量合格证。
1、 防护栏杆示意图：扶扶扶扶扶（二）、防护栏杆设计载荷1、防护栏杆安装后顶部栏杆应能承受水平方向和垂直方向部小于890N集中载荷和部小于700N/m均布载荷。
在相邻立柱间的最大挠曲变形应不大于跨度的1/250。
水平和垂直荷载以及集中和均布荷载均布叠加。
2、中间栏杆应能承受在中点圆周施加的不小于700N水平集中载荷，最大挠曲变形不大于75mm。
3、端部或末端立柱应能承受在立柱顶部施加的任何方向上890N的集中载荷。
（三）、平台设计荷载1、平台的设计载荷应按实际使用要求确定，并应不小于本部分规定的值。
2、整个平台区域应能承受不小于3KN/㎡均匀分布活载荷。
3、在平台区域内中心距为1000mm，边长300mm正方形上应能承受不小于1KN集中载荷。
4、平台地板在设计载荷下的挠曲变形不大于10mm或跨度的1/200，两者取小值。
（四）、防护栏杆结构要求1、防护栏杆应采用包括扶手（顶部栏杆）、中间栏杆和立柱弧结构形式或采用其他等效的机构2、防护栏杆各构件的布置应确保中间栏杆（横杆）与上下构件间形成的间隙间距不大于500mm。
构件设置方式应阻止攀爬。
3、当平台、通道及作业场所距基准面高度小于2m时，防护栏杆高度应不低于900mm。
固定式工业防护栏杆安全技术条件3 术语3．1 固定式工业防护栏杆：沿平台、通道及作业场所敞开边缘固定安装的防护设施（见图）。
3．2 立柱：栏杆的垂直构件。
3．3 扶手：固定于立柱上端的水平方向设置的防护构件。
3．4 横杆：固定于立柱中部的连接杆件。
3．5 挡板：固定于立柱下部的防护板。
4 技术要求4．1 防护栏杆的高度宜为1050mm。
在离地高度小于20m的平台、通道及作业场所的防护栏杆高度不得低于1000mm，在离地高度等于或大于20m高的平台、通道及作业场所的防护栏杆不得低于1200mm。
4．2 栏杆的全部构件采用性能不低于Q235-A·F的钢材制造。
4．3 栏杆的结构宜采用焊接，焊接要求应符合GBJ205的技术规定。
当不便焊接时，也可用螺栓连接，但必须保证第5章规定的结构强度。
4．4 扶手宜采用外径φ33.5~50mm的钢管，立柱宜采用不小于50×50×4角钢或φ33.5-50mm钢管，立柱间隙宜为1000mm。
4．5 横杆采用不小于25×4扁钢或φ16的圆钢。
横杆与上、下构件的净间距不得大于380mm。
4．6 挡板宜采用不小于100×2扁钢制造。
如果平台设有满足挡板功能及强度要求的其他结构边沿时，允许不另设挡板。
4．7 室外栏杆、挡板与平台间隙为10~20mm，室内不留间隙。
4．8 栏杆端部必须设置立柱或与建筑物牢固连接。
4．9 所有结构表面应光滑、无毛刺，安装后不应有歪斜、扭曲、变形及其他缺陷。
4．10 栏杆表面必须认真除锈，并做防腐涂装。
5 强度要求栏杆的设计，必须保证其扶手所能承受水平方向垂直施加的载荷不小于500N/m。
固定式钢斜梯安全技术条件1 主题内容与适用范围本标准规定了固定式钢斜梯的设计、制造和安装的主要技术要求。
本标准适用于工业企业中生产用固定式钢斜梯。
本标准不适用于交通及其他移动设备上用的钢斜梯。
2 引用标准GB4053.3 固定式工业防护栏杆安全技术条件GBJ205 钢结构工程施工与验收规范3 术语3．1 固定式钢斜梯：固定在建筑物或设备上，与水平面成30°~75°角的钢梯（见图）。
