11G101-1图集与03G101-1~4图集区别现简要汇总03G101-1图集及04G101-4图集（以下简称老图集）与11G101-1图集（以下简称新图集）之间的区别，合计100项，仅作为抛砖引玉、释疑解惑之用，时间匆忙，如有不当及错误，望指正。
1、老图集以2002版《砼规》、2001版《抗规》、2002版《高规》为编制依据，新图集以2010版《砼规》、2010版《抗规》、2010版《高规》为编制依据。
2、老图集一共有六本，新图集整合为三本。
3、老图集墙柱共有10种，新图集墙柱类别划分为4类（仍为10种）。
4、老图集剪力墙拉筋只标注一种间距，新图集需要标注两种间距，并增加双向拉筋与梅花双向拉筋示意图。
5、梁钢筋在支座内的锚固按铰接设计及按充分利用钢筋的抗拉强度设计，老图集是设计应按《规范》规定另行变更，新图集是设计者应注明。
6、老图集板类别有4种，新图集为3种，取消了延伸悬挑板YXB。
7、老图集无梁板中没有暗梁AL构件，新图集无梁板中增加了AL构件。
8、老图集未区分板端支座按铰接设计或按充分利用钢筋抗拉强度设计，新图集有区分并规定设计应注明。
9、老图集板相关构造类型共有13种，新图集共有11种，取消了板挑檐TY和悬挑阴角附加筋Cis。
10、老图集锚固长度分为受拉钢筋最小锚固长度La和受拉钢筋抗震锚固长度Lae，新图集锚固长度以基本锚固长度Lab为基础，通过修正系数计算受拉钢筋锚固长度La和抗震锚固长度Lae。
11、老图集环境类别三只有一种，新图集环境类别三分为三a和三b两种。
12、老图集保护层为受力钢筋的保护层，新图集保护层为最外侧钢筋的保护层，且当混凝土强度等级不大于C25时图集中的保护层数值应加5。
13、老图集保护层受混凝土强度影响，新图集不受混凝土强度影响。
14、老图集机械锚固有3种形式，新图集增加至6种。
15、老图集没有并筋构造，新图集增加并筋构造。
16、老图集拉筋应同时钩住纵筋及箍筋，新图集给出三种做法由设计指定。

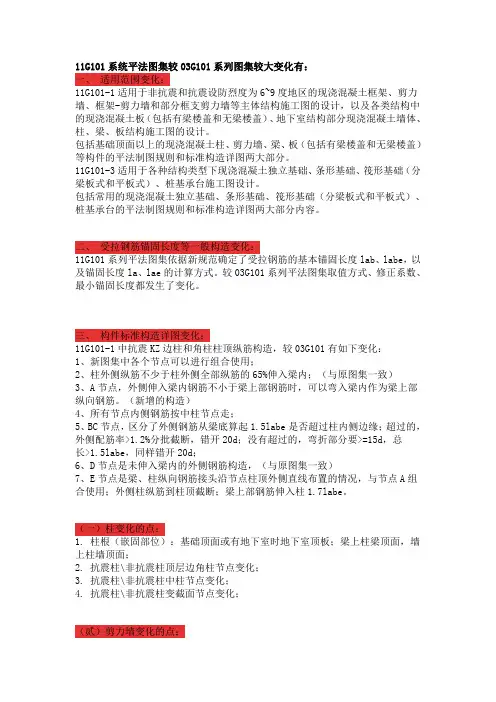

11G101系统平法图集较03G101系列图集较大变化有：一、适用范围变化：11G101-1适用于非抗震和抗震设防烈度为6~9度地区的现浇混凝土框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计，以及各类结构中的现浇混凝土板（包括有梁楼盖和无梁楼盖）、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工图的设计。
包括基础顶面以上的现浇混凝土柱、剪力墙、梁、板（包括有梁楼盖和无梁楼盖）等构件的平法制图规则和标准构造详图两大部分。
11G101-3适用于各种结构类型下现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台施工图设计。
包括常用的现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台的平法制图规则和标准构造详图两大部分内容。
系列平法图集依据新规范确定了受拉钢筋的基本锚固长度lab、labe，以系列平法图集取值方式、修正系数、最小锚固长度都发生了变化。
三、构件标准构造详图变化：11G101-1中抗震KZ边柱和角柱柱顶纵筋构造，较03G101有如下变化：1、新图集中各个节点可以进行组合使用；2、柱外侧纵筋不少于柱外侧全部纵筋的65%伸入梁内；（与原图集一致）3、A节点，外侧伸入梁内钢筋不小于梁上部钢筋时，可以弯入梁内作为梁上部纵向钢筋。
（新增的构造）4、所有节点内侧钢筋按中柱节点走；5、BC节点，区分了外侧钢筋从梁底算起1.5labe是否超过柱内侧边缘；超过的，外侧配筋率>1.2%分批截断，错开20d；没有超过的，弯折部分要>=15d，总长>1.5labe，同样错开20d；6、D节点是未伸入梁内的外侧钢筋构造，（与原图集一致）7、E节点是梁、柱纵向钢筋接头沿节点柱顶外侧直线布置的情况，与节点A组合使用；外侧柱纵筋到柱顶截断；梁上部钢筋伸入柱1.7labe。
（一）柱变化的点：1. 柱根（嵌固部位）：基础顶面或有地下室时地下室顶板；梁上柱梁顶面，墙上柱墙顶面；2. 抗震柱\非抗震柱顶层边角柱节点变化；3. 抗震柱\非抗震柱中柱节点变化；4. 抗震柱\非抗震柱变截面节点变化；（贰）剪力墙变化的点：1. 墙梁增加连梁（集中对角斜筋配筋）LL(DX)；2. 剪力墙水平筋端部做法变化；3. 增加了斜交翼墙、端柱转角墙一二三；端柱翼墙一二三；水平变截面墙水平钢筋构造；4. 剪力墙竖向钢筋顶部构造变化；5. 剪力墙变截面处钢筋构造；6. 剪力墙上起约束边缘构件纵筋构造；7. 连梁交叉斜筋配筋JX，集中对角斜筋配筋DX，对角暗撑配筋JC构造变化；（三）梁变化的点：1. 增加了端支座机械锚固节点；2. 梁水平、竖向加腋构造变化；3. KL\WKL中间支座高差变化构造变化；4. 增加了抗震框架梁尽端为梁箍筋加密范围构造；5. 增加了水平折梁、竖向折梁钢筋构造；6. 悬挑梁端配筋构造变化；（四）板变化的点：1. 后浇带HJD，取消了50%搭接留筋；2. 有梁楼盖板配筋构造变化；3. 悬挑板构造变化；4. 增加了折板构造；5. 取消了局部升降板SJB构造三；1、锚固变化详解2、保护层变化规范参考《混凝土结构耐久性设计规范》GB/T 50476以及国外相应规范、标准的有关规定，从混凝土碳化、脱钝和钢筋锈蚀的耐久性角度考虑，不再以纵向受力筋的外缘，而以最外层钢筋（包括箍筋、构造筋、分布筋等）的外缘计算混凝土保护层厚度。

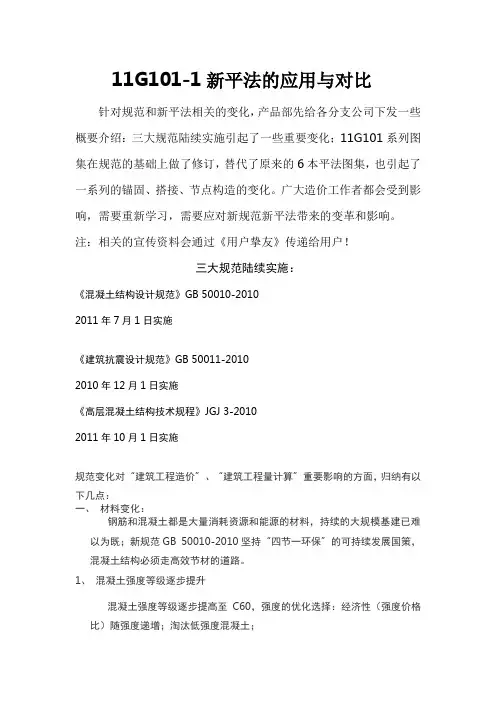

11G101-1新平法的应用与对比针对规范和新平法相关的变化，产品部先给各分支公司下发一些概要介绍：三大规范陆续实施引起了一些重要变化；11G101系列图集在规范的基础上做了修订，替代了原来的6本平法图集，也引起了一系列的锚固、搭接、节点构造的变化。
广大造价工作者都会受到影响，需要重新学习，需要应对新规范新平法带来的变革和影响。
注：相关的宣传资料会通过《用户挚友》传递给用户！三大规范陆续实施：《混凝土结构设计规范》GB 50010-20102011年7月1日实施《建筑抗震设计规范》GB 50011-20102010年12月1日实施《高层混凝土结构技术规程》JGJ 3-20102011年10月1日实施规范变化对“建筑工程造价”、“建筑工程量计算”重要影响的方面，归纳有以下几点：一、材料变化：钢筋和混凝土都是大量消耗资源和能源的材料，持续的大规模基建已难以为既；新规范GB 50010-2010坚持“四节一环保”的可持续发展国策，混凝土结构必须走高效节材的道路。
1、混凝土强度等级逐步提升混凝土强度等级逐步提高至C60，强度的优化选择：经济性（强度价格比）随强度递增；淘汰低强度混凝土；结构混凝土选择：素混凝土C15，钢筋混凝土C20，高强度钢筋混凝土C25，疲劳混凝土构件C30，预应力混凝土构件C30、不宜C40，删除原规范中的山砂混凝土。
2、钢筋高强-高性能发展趋势应用高强、高性能钢筋，根据受力性能选择适当的牌号钢筋。
选择月牙肋钢筋及光圆钢筋作为普通受力钢筋。
选择螺旋肋钢丝、光圆钢丝、钢绞线以及螺纹钢筋作为承载预应力的受力钢筋。
普通钢筋：淘汰低强235Mpa钢筋，以300Mpa光圆钢筋替代；增加高强500Mpa钢筋；限制并准备淘汰335Mpa钢筋；最终形成300、400、500Mpa的强度梯次，与国际接轨。
新规范实施后的钢筋牌号及标志为：HPB300—ΦHRB335—B HRBF335—B FHRB400—C HRBF400—C FHRB500—D HRBF500—D FRRB400—C二、基本构造变化：放宽伸缩缝间距控制，增补控制措施，引导缝的概念；适当增加保护层厚度，一般情况稍增，恶劣环境增加较多；基本锚固长度及修正系数，采用机械锚固以适应高强钢筋应用；钢筋接头传力性能削弱及控制原则，对搭接、机械连接及焊接的限制；最小配筋率的双控原则，大截面配筋率的调整原则；1、混凝土保护层保护层定义不以纵向受力钢筋而以最外层钢筋至构件表面的距离定值-普遍增加辅助钢筋的直径。

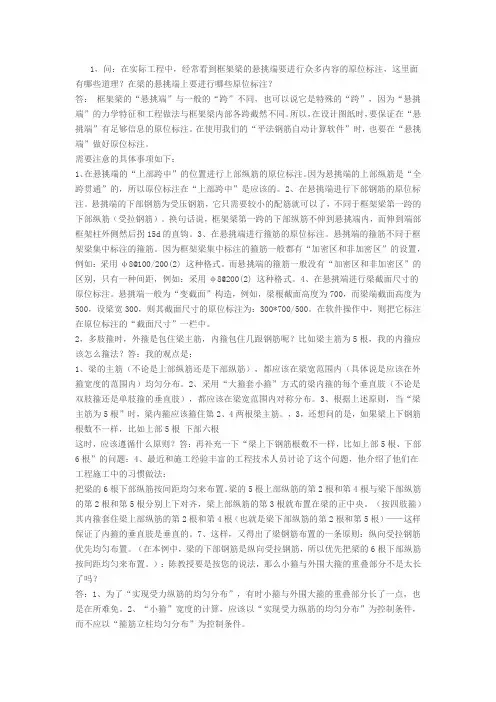

1，问：在实际工程中，经常看到框架梁的悬挑端要进行众多内容的原位标注，这里面有哪些道理？在梁的悬挑端上要进行哪些原位标注？答：框架梁的“悬挑端”与一般的“跨”不同，也可以说它是特殊的“跨”，因为“悬挑端”的力学特征和工程做法与框架梁内部各跨截然不同。
所以，在设计图纸时，要保证在“悬挑端”有足够信息的原位标注。
在使用我们的“平法钢筋自动计算软件”时，也要在“悬挑端”做好原位标注。
需要注意的具体事项如下：1、在悬挑端的“上部跨中”的位置进行上部纵筋的原位标注。
因为悬挑端的上部纵筋是“全跨贯通”的，所以原位标注在“上部跨中”是应该的。
2、在悬挑端进行下部钢筋的原位标注。
悬挑端的下部钢筋为受压钢筋，它只需要较小的配筋就可以了，不同于框架梁第一跨的下部纵筋（受拉钢筋）。
换句话说，框架梁第一跨的下部纵筋不伸到悬挑端内，而伸到端部框架柱外侧然后拐15d的直钩。
3、在悬挑端进行箍筋的原位标注。
悬挑端的箍筋不同于框架梁集中标注的箍筋。
因为框架梁集中标注的箍筋一般都有“加密区和非加密区”的设置，例如：采用φ8@100/200(2) 这种格式。
而悬挑端的箍筋一般没有“加密区和非加密区”的区别，只有一种间距，例如：采用φ8@200(2) 这种格式。
4、在悬挑端进行梁截面尺寸的原位标注。
悬挑端一般为“变截面”构造，例如，梁根截面高度为700，而梁端截面高度为500，设梁宽300，则其截面尺寸的原位标注为：300*700/500。
在软件操作中，则把它标注在原位标注的“截面尺寸”一栏中。
2，多肢箍时，外箍是包住梁主筋，内箍包住几跟钢筋呢？比如梁主筋为5根，我的内箍应该怎么箍法？答：我的观点是：1、梁的主筋（不论是上部纵筋还是下部纵筋），都应该在梁宽范围内（具体说是应该在外箍宽度的范围内）均匀分布。
2、采用“大箍套小箍”方式的梁内箍的每个垂直肢（不论是双肢箍还是单肢箍的垂直肢），都应该在梁宽范围内对称分布。
3、根据上述原则，当“梁主筋为5根”时，梁内箍应该箍住第2、4两根梁主筋。

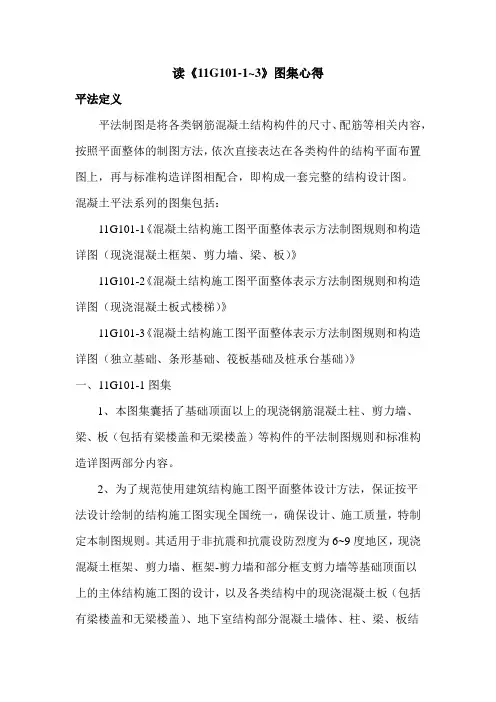

读《11G101-1~3》图集心得平法定义平法制图是将各类钢筋混凝土结构构件的尺寸、配筋等相关内容，按照平面整体的制图方法，依次直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套完整的结构设计图。
混凝土平法系列的图集包括：11G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）》11G101-2《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）》11G101-3《混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、筏板基础及桩承台基础）》一、11G101-1图集1、本图集囊括了基础顶面以上的现浇钢筋混凝土柱、剪力墙、梁、板（包括有梁楼盖和无梁楼盖）等构件的平法制图规则和标准构造详图两部分内容。
2、为了规范使用建筑结构施工图平面整体设计方法，保证按平法设计绘制的结构施工图实现全国统一，确保设计、施工质量，特制定本制图规则。
其适用于非抗震和抗震设防烈度为6~9度地区，现浇混凝土框架、剪力墙、框架-剪力墙和部分框支剪力墙等基础顶面以上的主体结构施工图的设计，以及各类结构中的现浇混凝土板（包括有梁楼盖和无梁楼盖）、地下室结构部分混凝土墙体、柱、梁、板结构施工图的设计。
3、结构层楼面标高是结构施工图的重要组成部分，其系指将建筑图中的各层地面和楼面标高值扣除建筑面层及垫层做法厚度后的标高，结构层号应与建筑楼层号对应一致。
结构层楼面标高和结构层高在单项工程中必须统一，以保证基础、柱与墙、梁、板、楼梯等用同一标准竖向定位，为了施工方便，应将统一的结构层楼面标高和结构层高分别放在柱、墙、梁等各类构件的平法施工图中。
4、柱平法施工图制图规则柱平法施工图系在柱平面布置图上采用列表注写方式和截面注写方式。
（1）针对列表注写方式，是在柱平面布置图上，分别在同一编号的柱中选择一个（有时需要选择几个）截面标注几何参数代号；在柱表中注写柱编号、柱段起止标高、几何尺寸与配筋的具体数值，并配以各种截面形状及其箍筋类型图的方式，来表达柱平法施工图。

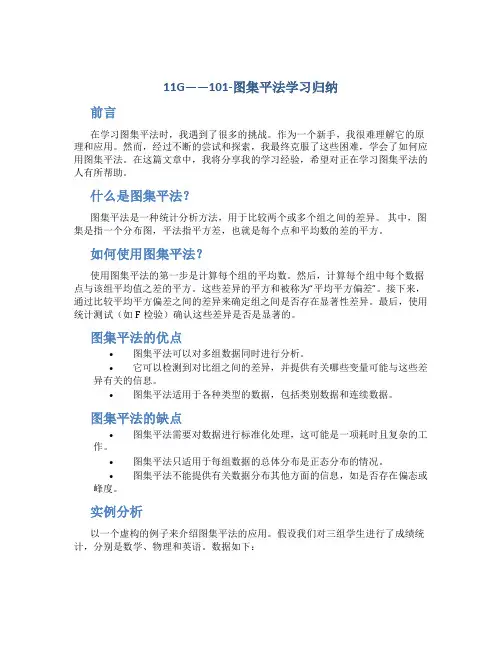

11G——101-图集平法学习归纳前言在学习图集平法时，我遇到了很多的挑战。
作为一个新手，我很难理解它的原理和应用。
然而，经过不断的尝试和探索，我最终克服了这些困难，学会了如何应用图集平法。
在这篇文章中，我将分享我的学习经验，希望对正在学习图集平法的人有所帮助。
什么是图集平法？图集平法是一种统计分析方法，用于比较两个或多个组之间的差异。
其中，图集是指一个分布图，平法指平方差，也就是每个点和平均数的差的平方。
如何使用图集平法？使用图集平法的第一步是计算每个组的平均数。
然后，计算每个组中每个数据点与该组平均值之差的平方。
这些差异的平方和被称为“平均平方偏差”。
接下来，通过比较平均平方偏差之间的差异来确定组之间是否存在显著性差异。
最后，使用统计测试（如F检验）确认这些差异是否是显著的。
图集平法的优点•图集平法可以对多组数据同时进行分析。
•它可以检测到对比组之间的差异，并提供有关哪些变量可能与这些差异有关的信息。
•图集平法适用于各种类型的数据，包括类别数据和连续数据。
图集平法的缺点•图集平法需要对数据进行标准化处理，这可能是一项耗时且复杂的工作。
•图集平法只适用于每组数据的总体分布是正态分布的情况。
•图集平法不能提供有关数据分布其他方面的信息，如是否存在偏态或峰度。
实例分析以一个虚构的例子来介绍图集平法的应用。
假设我们对三组学生进行了成绩统计，分别是数学、物理和英语。
数据如下：Mathematics: 70, 75, 78, 80, 85Physics: 60, 62, 68, 70, 77English: 75, 78, 83, 87, 92首先，需要计算每组学生的平均分。
数学：77.6分，物理：67.4分，英语：83分。
接下来，计算每个数据点与该组平均值之差的平方：Mathematics: (70-77.6)^2=47.04, (75-77.6)^2=6.76, (78-77.6)^2=0.16, (80-77.6)^2=5.76, (85-77.6)^2=53.16Physics: (60-67.4)^2=53.16, (62-67.4)^2=28.09, (68-67.4)^2=0.36, (70-67.4)^2=6.76, (77-67.4)^2=91.84English: (75-83)^2=64, (78-83)^2=25, (83-83)^2=0, (87-83)^2=16, (92-83)^2=81计算每组学生数据的平均平方偏差：mean square deviation for Mathematics: 222.08mean square deviation for Physics: 180.42mean square deviation for English: 37.2最后，使用F检验进行显著性检验。
11G101系统平法图集较03G101系列图集较大变化有：一、适用范围变化：11G101-1适用于非抗震和抗震设防烈度为6~9度地区的现浇混凝土框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计，以及各类结构中的现浇混凝土板（包括有梁楼盖和无梁楼盖）、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工图的设计。
包括基础顶面以上的现浇混凝土柱、剪力墙、梁、板（包括有梁楼盖和无梁楼盖）等构件的平法制图规则和标准构造详图两大部分。
11G101-3适用于各种结构类型下现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台施工图设计。
包括常用的现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台的平法制图规则和标准构造详图两大部分内容。
二、受拉钢筋锚固长度等一般构造变化：11G101系列平法图集依据新规范确定了受拉钢筋的基本锚固长度lab、labe，以及锚固长度la、lae的计算方式。
较03G101系列平法图集取值方式、修正系数、最小锚固长度都发生了变化。
三、构件标准构造详图变化：11G101-1中抗震KZ边柱和角柱柱顶纵筋构造，较03G101有如下变化：1、新图集中各个节点可以进行组合使用；2、柱外侧纵筋不少于柱外侧全部纵筋的65%伸入梁内；（与原图集一致）3、A节点，外侧伸入梁内钢筋不小于梁上部钢筋时，可以弯入梁内作为梁上部纵向钢筋。
（新增的构造）4、所有节点内侧钢筋按中柱节点走；5、BC节点，区分了外侧钢筋从梁底算起1.5labe是否超过柱内侧边缘；超过的，外侧配筋率>1.2%分批截断，错开20d；没有超过的，弯折部分要>=15d，总长>1.5labe，同样错开20d；6、D节点是未伸入梁内的外侧钢筋构造，（与原图集一致）7、E节点是梁、柱纵向钢筋接头沿节点柱顶外侧直线布置的情况，与节点A组合使用；外侧柱纵筋到柱顶截断；梁上部钢筋伸入柱1.7labe。

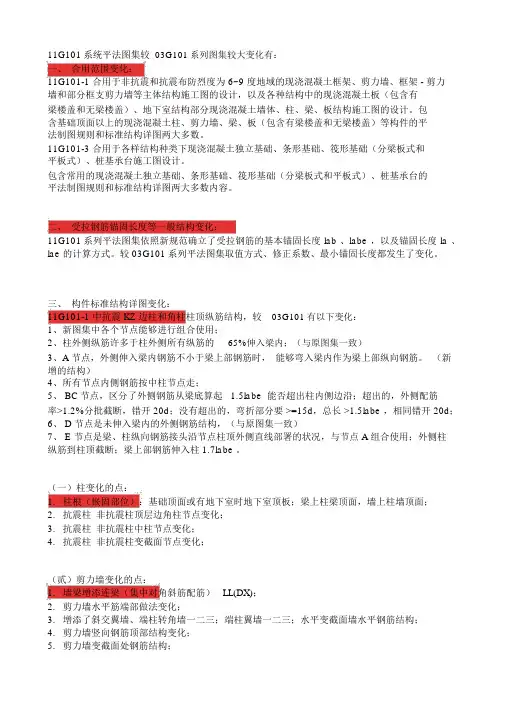

11G101系统平法图集较03G101系列图集较大变化有：一、合用范围变化：11G101-1 合用于非抗震和抗震布防烈度为 6~9 度地域的现浇混凝土框架、剪力墙、框架 - 剪力墙和部分框支剪力墙等主体结构施工图的设计，以及各种结构中的现浇混凝土板（包含有梁楼盖和无梁楼盖）、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工图的设计。
包含基础顶面以上的现浇混凝土柱、剪力墙、梁、板（包含有梁楼盖和无梁楼盖）等构件的平法制图规则和标准结构详图两大多数。
11G101-3 合用于各样结构种类下现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台施工图设计。
包含常用的现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台的平法制图规则和标准结构详图两大多数内容。
二、受拉钢筋锚固长度等一般结构变化：11G101系列平法图集依照新规范确立了受拉钢筋的基本锚固长度 lab 、labe ，以及锚固长度 la 、lae 的计算方式。
较 03G101系列平法图集取值方式、修正系数、最小锚固长度都发生了变化。
三、构件标准结构详图变化：11G101-1 中抗震 KZ 边柱和角柱柱顶纵筋结构，较03G101有以下变化：1、新图集中各个节点能够进行组合使用；2、柱外侧纵筋许多于柱外侧所有纵筋的65%伸入梁内；（与原图集一致）3、A 节点，外侧伸入梁内钢筋不小于梁上部钢筋时，能够弯入梁内作为梁上部纵向钢筋。
（新增的结构）4、所有节点内侧钢筋按中柱节点走；5、 BC节点，区分了外侧钢筋从梁底算起 1.5labe 能否超出柱内侧边沿；超出的，外侧配筋率>1.2%分批截断，错开 20d；没有超出的，弯折部分要 >=15d，总长 >1.5labe ，相同错开 20d；6、 D 节点是未伸入梁内的外侧钢筋结构，（与原图集一致）7、 E 节点是梁、柱纵向钢筋接头沿节点柱顶外侧直线部署的状况，与节点 A 组合使用；外侧柱纵筋到柱顶截断；梁上部钢筋伸入柱 1.7labe 。
11G101系统平法图集较03G101系列图集较大变化一、适用范围变化：11G101-1适用于非抗震和抗震设防烈度为6~9度地区的现浇混凝土框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计，以及各类结构中的现浇混凝土板（包括有梁楼盖和无梁楼盖）、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工图的设计。
包括基础顶面以上的现浇混凝土柱、剪力墙、梁、板（包括有梁楼盖和无梁楼盖）等构件的平法制图规则和标准构造详图两大部分。
11G101-3适用于各种结构类型下现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台施工图设计。
包括常用的现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台的平法制图规则和标准构造详图两大部分内容。
二、受拉钢筋锚固长度等一般构造变化：11G101系列平法图集依据新规范确定了受拉钢筋的基本锚固长度lab、labe，以及锚固长度la、lae的计算方式。
较03G101系列平法图集取值方式、修正系数、最小锚固长度都发生了变化。
三、构件标准构造详图变化：11G101-1中抗震KZ边柱和角柱柱顶纵筋构造，较03G101有如下变化：1、新图集中各个节点可以进行组合使用；2、柱外侧纵筋不少于柱外侧全部纵筋的65%伸入梁内；（与原图集一致）3、A节点，外侧伸入梁内钢筋不小于梁上部钢筋时，可以弯入梁内作为梁上部纵向钢筋。
（新增的构造）4、所有节点内侧钢筋按中柱节点走；5、BC节点，区分了外侧钢筋从梁底算起1.5labe是否超过柱内侧边缘；超过的，外侧配筋率>1.2%分批截断，错开20d；没有超过的，弯折部分要>=15d，总长>1.5labe，同样错开20d；6、D节点是未伸入梁内的外侧钢筋构造，（与原图集一致）7、E节点是梁、柱纵向钢筋接头沿节点柱顶外侧直线布置的情况，与节点A组合使用；外侧柱纵筋到柱顶截断；梁上部钢筋伸入柱1.7labe。

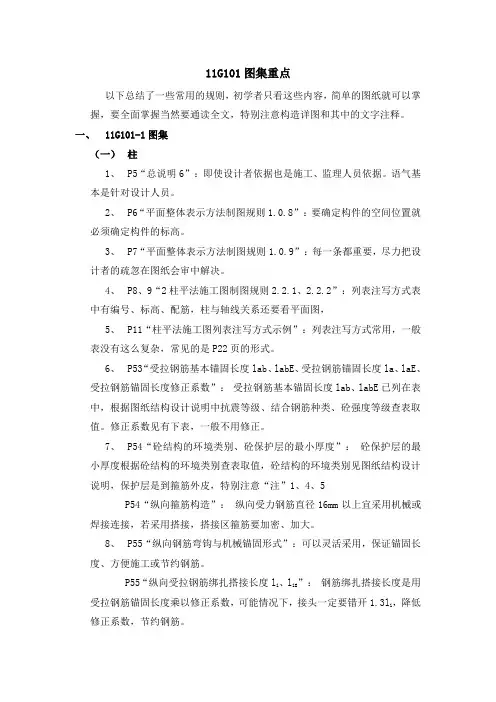

11G101图集重点以下总结了一些常用的规则，初学者只看这些内容，简单的图纸就可以掌握，要全面掌握当然要通读全文，特别注意构造详图和其中的文字注释。
一、11G101-1图集（一）柱1、P5“总说明6”：即使设计者依据也是施工、监理人员依据。
语气基本是针对设计人员。
2、P6“平面整体表示方法制图规则1.0.8”：要确定构件的空间位置就必须确定构件的标高。
3、P7“平面整体表示方法制图规则1.0.9”：每一条都重要，尽力把设计者的疏忽在图纸会审中解决。
4、P8、9“2柱平法施工图制图规则2.2.1、2.2.2”：列表注写方式表中有编号、标高、配筋，柱与轴线关系还要看平面图，5、P11“柱平法施工图列表注写方式示例”：列表注写方式常用，一般表没有这么复杂，常见的是P22页的形式。
6、P53“受拉钢筋基本锚固长度lab、labE、受拉钢筋锚固长度la、laE、受拉钢筋锚固长度修正系数”：受拉钢筋基本锚固长度lab、labE已列在表中，根据图纸结构设计说明中抗震等级、结合钢筋种类、砼强度等级查表取值。
修正系数见有下表，一般不用修正。
7、P54“砼结构的环境类别、砼保护层的最小厚度”：砼保护层的最小厚度根据砼结构的环境类别查表取值，砼结构的环境类别见图纸结构设计说明，保护层是到箍筋外皮，特别注意“注”1、4、5P54“纵向箍筋构造”：纵向受力钢筋直径16mm以上宜采用机械或焊接连接，若采用搭接，搭接区箍筋要加密、加大。
8、P55“纵向钢筋弯钩与机械锚固形式”：可以灵活采用，保证锚固长度、方便施工或节约钢筋。
P55“纵向受拉钢筋绑扎搭接长度ll 、llE”：钢筋绑扎搭接长度是用受拉钢筋锚固长度乘以修正系数，可能情况下，接头一定要错开1.3ll，降低修正系数，节约钢筋。
9、P56“封闭箍筋及拉筋弯钩构造”：注意细节。
P56“梁柱纵筋间距要求”：梁柱钢筋比较密时注意。
10、P57、P58“抗震KZ纵向钢筋连接构造”、“地下室抗震KZ纵向钢筋连接构造”：柱接头的位置避开非连接区并不难，但还要兼顾节约钢筋，要认真优化接头位置。
《〈平法〉11G101—1》解读与旧标准改变分析发表时间：2015-04-03T10:59:19.323Z 来源：《建筑模拟》2015年2月总第98期供稿作者：袁加龙[导读] 才能提高分析问题和解决问题的能力，从而正确处理在实际工程中不断出现的复杂问题，避免给建筑结构留下质量隐患。
袁加龙( 浙江万事达建设工程管理有限公司)摘要：《平法》对建筑业的贡献是显而易见的，但依然存在构造缺漏，给工程技术人员带来新的困惑。
笔者结合多年经验对《〈平法〉11G101—1》新旧标准中的相关问题进行了剖析，并提出了自己的建议。
关键词：平法；保护层；锚固长度国家标准《平面整体表示方法制图规则和构造详图》11G101—1（简称〈平法〉11G）已于2011 年9 月1 日实施，同时与之对应的03G101—1、04G101—4 同时废止。
笔者觉得很有必要熟悉一下新标准，以前对03G、04G 虽不是很全面掌握，但有部分知识点根深蒂固，在学习11G 时习惯性地把03G、04G 对照、结合实际工作中碰到的疑点浅读一下学习体会，与同仁们分享，不妥之处请同仁们指正。
1、保护层新规范根据对混凝土结构耐久性环境的划分，调整了钢筋保护层厚度规定，提出了“最外层钢筋的保护层厚度……”理念，所以新标准采纳了“最外层钢筋外边缘至混凝土表面的距离”，与03G、04G：“受力钢筋外边缘至混凝土表面的距离”有着明显的改变，以梁柱箍筋为例用通俗点词语便于记忆：“旧标准在箍筋内，新标准在箍筋外”。
11G 还规定“构件中受力钢筋的保护层厚度不应小于钢筋的公称直径”。
2、原材料根据规范对有抗震要求的结构中的纵向受力钢筋应采用HRB335E、HRB400E、HRB500E、HRBF335E、HRBF400E 或HRBF500E，用通俗记忆词：“抗震的必须带‘E’”！新规范淘汰了235MPa 级低强钢筋（即俗话说的“一级钢筋”），增加500MPa 级高强钢筋，并明确将400MPa 级钢筋作为主力钢筋，提倡应用500MPa 级钢筋，逐步淘汰335 级钢筋（即俗话说的“二级钢筋”）。
11G101-1平法图集学习心得
3月14日，和劳务公司同仁一起学习了国家建筑标准设计图集之《11G101-1》，图集内涵丰富、简明扼要、可操作，是土建行业从业人员必备、必知的一本工具书。
现就学习心得和大家分享：
1、要加强学习。
专业技术人员如果不懂标准或者标准概念模糊，就无法胜任工作，甚至会给企业带来重大损失。
本图集是在原“03”、“06”系列图集的基础上进行更新的，要求我们必须与时俱进学习新的知识，才能不被淘汰。
再者，学习要潜得下心来，要仔细揣摩，平法图集的构造详图下有许多注解，如果光看图而不看注解，就无法彻底理解图集的精髓，不能正确的运用。
2、敬畏岗位，遵守标准。
工程技术人员是企业战略的一线实施者，是生产力的组织者，是技术革新的先行者。
一个方案的错误可能会给生命财产安全带来危害，给项目造成莫大的损失，因此，土建专业技术人员必须深知责任重大，以如履薄冰的态度对待技术工作，任何重大方案的选择和制定必须以标准为依据，以规范、规程做指导，按程序办理，确保施工质量、安全和高效，为项目的实施保驾护航，体现自我价值。
3、开拓创新。
平法图集的推广本身就是一种创举，彻底改变是设计、施工的理念。
其实质是把结构设计工程师的创造性劳动与重复性劳动区分开来。
一方面，把结构设计中的重复性部分，做成标准化的节点构造；另一方面，把结构设计中的创造性部分，使用标准化的
设计表示法即用“平法”来进行设计，从而，达到简化设计的目的。
作为工程技术人员，在工作实际当中，也可以根据具体情况，开拓思路，不断改进施工工艺和方法，摸索总结，形成新的工法，从而提高生产效率、工程质量，推动建筑业技术革新。
2015年3月19日。
11G101新平法图集点评之一：绪论原03~08G101平法系列图集于2011年9月1日废止，取而代之的是11G101-1，11G101-2和11G101-3新平法图集。
从96G101始，平法已经作过几次大的改动，从96系列到00系列到03系列到现在的11系列。
可以编一本平法小史。
新的平法图集分三册：11G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图》（现浇混凝土框架、剪力墙、梁、板）代替原(03G101-1、04G101-4 )，同时把原属于08G101-5中地下室外墙等构造移植到11G101-1墙一节。
11G101-2《混凝土结构施工图平面整体表示方法制图规则和构造详图》（现浇混凝土板式楼梯）替代原（03G101-2 ）11G101-3《混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、筏形基础及桩基承台）代替原（04G101-3、08G101-5、06G101-6）。
这次，用户很恐慌，刚学完甚至是刚买就又淘汰了，因为它们前后之间的时间跨度很短，03系列最后一本图集是08G101-11，是在2008年12月1日才开始实施，还来不及适应。
现在政府定额更新速度不快，上海还在用93和2000定额，至今没新的定额，实际上建筑业新工艺新技术新材料日新月异，但定额仍保持它的稳定性。
规范修改其实也不算频繁，前版本是2002，时间跨度较长，这怎么能朝令夕改呢，只有平法图集变更频繁。
这其实是在变相抢钱，稍微作点修改和变化就可以又出版捞钱了，中国人全沾上铜臭了。
标准图集的制订、修订、出版及软件开发和软件升级已形成一个庞大的产业链和利益链，图集的编者可借此收获稿酬，出版社当然是收入不菲，因为“标准”具有垄断性质，有定价权，价格奇高，培训机构也有新的商机，甚至连软件开发商也借此收取昂贵的升级费。
利益集团利益均沾，全由使用者买单。
图集由标准院牵头和把持，闭门造车，随意性大，不经实体大比例试验和足尺构造破坏试验，没有起码的严谨的科学精神，只在原图集上修修补补，年年推出名目繁多的新图集，请问，这些图集有多少是有价值的？只是利益团体在大发其财。
11G101-1图集新要点概览一、保护层定义及其加5，在54页表及注4。
原来的保护层是指“纵筋外皮至混凝土表面的距离”，现在的保护层是指“最外层钢筋的外皮至混凝土表面的距离”，中间相差箍筋直径和一个弯折曲率，这一改进，简化了箍筋的计算，也方便了施工成型和质量检查验收，统一了计算钢筋的量取规则。
原来成型箍筋要量内净尺寸，箍筋的保护层很小很小，箍筋常常紧靠模板，除箍筋以外的纵筋都是量取外包尺寸，现在统一之后，便于箍筋量尺和成型更增加了构件的质量保证，为翻样软件简化了箍筋的计算，澄清了几十年以来保护层的模糊概念，保护层这一改改得好是一次可喜的进步。
以前的做法，梁和柱保护层是分开的不同的，且柱大于梁，梁纵筋还要放在柱纵筋的里边，现在将梁柱归在一起，将墙和板归在一起，更便于记忆更符合构件性质的实际。
那个加5很要紧，意思是说，只要混凝土强度等级等于和小于C25，保护层数值都要增加5毫米，这回保护层的活动空间可就加大了，再也不是那么的死板了。
也就是说，54页右上方的保护层最小厚度表是按照等于和大于C30的混凝土强度等级制定的。
二、锚固长度及修正系数，在53页。
新图集细化了锚固长度，分清了在不同情况下锚固长度的应用也不同，使钢筋的锚固参数的应用条件趋于精准。
在锚固长度修正系数表中，还有三个修正系数没有包含在内，即：一、二、三、四级抗震各有各自的修正系数，1.05、1.15、和1.00，基本锚固长度是按照四级抗震标准制定的。
三、机械锚固形式，在55页左上。
原来只有三项，新图集增加了三项，锚头和锚板还有两侧贴焊的方式非常实用，新图集的缺点是在机械锚固形式的应用方面没做详细说明，受现场监理人员的**，实际采用时理由不充分，这6种机械锚固来自混凝土结构设计规范，在这本规范中也没有应用场合的说明，有待国家标准院推出进一步的“司法解释”。
机械锚固长度，老图集为0.7Lae，新图集为基本锚固长度的60%。
老图集规定在机械锚固长度范围内要设置箍筋，新图集统一规定在53页左下角的注2内。
对11G101-1《平法图集》几个典型话题的分析与讨论何小琴;李德兵【摘要】对11 G101-1《平法图集》中包括剪力墙拉筋设置、刚性地面、嵌固部位等几个典型的问题进行了分析和讨论,有助于更加深刻地理解和运用《平法图集》,指导现场施工和验收.【期刊名称】《建设监理》【年(卷),期】2015(000)005【总页数】4页(P57-60)【关键词】《平法图集));典型节点;分析【作者】何小琴;李德兵【作者单位】上海福达工程建设监理咨询有限公司,上海200235;上海恒基建设工程项目管理有限公司,上海200232【正文语种】中文【中图分类】F407.90 引言11G 101—1《混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土框架、剪力墙、梁、板)》(以下简称为《平法图集》)自颁布实施以来，引起了施工一线人员广泛的学用热潮。
对某些问题，大家的认识分歧有时很大。
笔者摘引了来自现场的一些问题进行了分析和讨论，希望对读者有所裨益。
1 分析与讨论1.1 保护层厚度《平法图集》明确，“混凝土保护层厚度指最外层钢筋外边缘至混凝土表面的距离”。
这是遵循 GB 50010—2010《混凝土结构设计规范》中混凝土保护层厚度的新规定对03G 101 作出的相应升版。
保护层厚度的调整，对于施工算量和设计构件截面来说，涉及到计算软件一系列参数的调整。
但对于监理工程师来说，则只需注意以下两点：一是保护层的厚度按板墙和梁柱分为两类，其值略有加大；二是现场验收量测保护层厚度是从“最外层钢筋外边缘”量起，工作时稍加注意即可。
1.2 现有系列《平法图集》内容《平法图集》包括：现浇混凝土框架、剪力墙、梁、板部分、现浇混凝土板式楼梯部分和独立基础、条形基础、筏形基础及桩基承台部分。
此外，2011 年 7 月份以来，《平法图集》还新增了剪力墙边缘构件部分和《G101 系列图集施工常见问题答疑图解》。
1.3 《平法图集》的主要设计依据《平法图集》第 5 页指明“本图集标准构造详图的主要设计依据”为：GB 50010—2010《混凝土结构设计规范》、GB 50011—2010《建筑抗震设计规范》、JGJ 3—2010《高层建筑混凝土结构技术规程》和 GB/T 50105—2010《建筑结构制图标准》。
设计规范虽然不是施工监理的直接依据，但是施工与设计密不可分，施工监理人员了解设计规范的相关内容，对于更好地理解设计文件，把握施工的特点、难点和关键点，有效地解决工程施工过程中遇到的实际问题，具有无可替代的重要作用。
监理工程师可重点了解 GB 50010—2010《混凝土结构设计规范》第 8 章、第 9 章和第 11 章；GB 50011—2010《建筑抗震设计规范》第 6 章和第 13 章；JGJ 3—2010《高层建筑混凝土结构技术规程》第 6 章、第 7 章和第 13 章等相关内容。
1.4 《平法图集》中“示例”的疵瑕《平法图集》第 11 页柱表中应详细列出 LZ1 相关信息。
《平法图集》第 34 页中①～② 轴间的尺寸应为 3 600。
《平法图集》第 70 页中剪力墙竖向分布钢筋锚入连梁构造不适用，洞口连梁上面一般并无剪力墙。
《平法图集》第 11 页中 15.870～19.470 柱 KZ1 尺寸为750×700；而第 34 页显示 15.870～19.470 梁尺寸 KL1、KL2均为300×700、KL3 为250×650、KL4、KL5 均为250×700。
按层高 3 600 推算，柱净高为 2 950 和 2 900，小于 KZ1长边尺寸 750 的 4 倍，系为短柱。
在一个楼层内出现如此之多的大面积短柱，在实际工程中一般来说是不被允许的。
综合《平法图集》第 11 页、12 页信息，×③轴处芯柱XZ1 从标高－0.030～标高8.670 设置，×③轴处芯柱 XZ1从标高 19.470～标高 37.470 设置。
对 19.470标高以下有无设置图中虽未涉及，但考虑到×③轴处芯柱 XZ1 至 8.670，×③轴处芯柱 XZ1 设置到如此之高，在实际工程中亦几乎不会发生。
1.5 柱箍筋对纵筋至少隔一拉一是否强制执行，有何功能？《平法图集》第 11 页中规定，抗震设计时箍筋对纵筋至少隔一拉一。
GB 50010—2010《混凝土结构设计规范》第6.3.9 条明确，柱箍筋至少每隔 1 根纵向钢筋宜在两个方向有箍筋或拉筋约束；采用拉筋复合箍时，拉筋宜紧靠纵向钢筋并钩住箍筋。
这是为了保证箍筋对核心区混凝土的约束能力而采取的有效措施，设计应该按此执行。
当然，轴压比大的柱，要求的箍筋约束程度自然就高，因此具体工程设计如是隔二拉一而不满足隔一拉一规定时，施工也不必过于纠结；也许设计认为该层柱轴压比较小，已配置的箍筋约束能力已经足够。
一般来说，说明或注解都有告知性与执行性之分。
如上《平法图集》第 11 页箍筋对纵筋至少隔一拉一的注解，对于设计者来说，可理解为执行性说明；而对于施工或监理者来说，则可理解为告知性说明。
1.6 剪力墙拉筋设置《平法图集》第 16 页“图 3.2.4 双向拉筋与梅花双向拉筋“图示，一方面设计图纸应明确注明剪力墙拉筋是“矩形双向”抑或“梅花双向”；另一方面如系“梅花双向”，则其拉筋间距应是剪力墙分布筋 4 档及其以上的偶数档间距才能实现。
1.7 悬挑梁第二排纵向钢筋《平法图集》第 89 页明确，悬挑梁第二排纵向钢筋，在0.75 跨度处下弯至梁底后，再往梁端水平延伸；水平延伸段长度不小于 10 d。
这种构造不具有普遍适用性。
如果第二排纵向钢筋在 0.75 跨度处下弯至梁底，到梁端的距离不足 10 d的话，极端的情形是已伸出梁端。
其实这里第二排纵向钢筋在 0.75 跨度处截断更方便施工。
GB 50010—2010《混凝土结构设计规范》第 9.2.4 条要求，钢筋混凝土悬臂梁钢筋不应在梁的上部截断。
这主要是防止“沿筋劈裂”现象的产生。
由于悬臂梁剪力较大且全长承受负弯矩，“斜弯作用”及“沿筋劈裂”引起的受力状态更为不利。
规范要求，由于在作用剪力较大的悬臂梁内，因梁全长受负弯矩作用，临界斜裂缝的倾角明显较小，因此悬臂梁的负弯矩纵向受力钢筋不宜切断，而应按弯矩图分批下弯，且必须有不少于 2 根上部钢筋伸至梁端，并向下弯折锚固。
然而第二排纵向钢筋在 0.75 跨度处截断，则不会产生沿筋劈裂现象，理由是裂缝总是从表面产生的。
1.8 钢筋锚固长度查表的困惑《平法图集》第 53 页“受拉钢筋基本锚固长度”表可直接用于工程。
该页左下表是对表列数值计算的简单说明；右下表则补充说明在带肋钢筋公称直径大于 25 等4 种情形下，则需要对表列数字进行修正。
1.9 柱变截面《平法图集》第 60 页给出了柱截面在楼层位置改变时上下柱钢筋的连接构造。
△/hb≤1/6 时采用顺势弯折；△/hb＞1/6 时则采用上柱钢筋插入 1.2 LaE。
第 5 图下应补注“(△/hb＞1/6)”，以与前面的4张图协调统一。
施工中为保证柱纵筋位置，浇筑楼层混凝土前，应将柱底箍筋绑扎足够的高度；当遇柱纵筋偏位时，能按1∶6 弯折到正确位置的，可参照该页节点做微弯折。
注意不得火煨，也不得弯成豆芽状。
1.10 刚性地面《平法图集》第 61 页指出，底层刚性地面上下各加密500。
刚性地坪的箍筋加密与嵌固部位的底部箍筋加密范围重合的部位，不用重复加密。
一般抗震框架柱的箍筋加密区高度都是大于 500 的。
如果小于 500，则需加密至 500 高。
至于什么样的地面可界定为刚性地面，要结合框架柱截面的刚度大小进行比较判定。
实际工程中如底层加密区高度小于500，则应咨询设计者明确是否为刚性地面。
1.11 剪力墙上起柱《平法图集》第 61 页的“抗震剪力墙上 QZ 纵筋构造”。
当柱与墙重叠 1 层时，其柱纵筋在重叠层是支承在板顶，从施工方便等方面来看，支承在板底更佳；当柱纵筋锚固在墙顶部时，其前提条件首先是墙顶有梁，其次是梁高应满足柱纵筋 1.2 laE 的计算长度，最后是柱纵筋宜加注≥1.2 laE 且伸至梁底。
1.12 嵌固部位《平法图集》第 61 页注写“QZ 嵌固部位为墙顶面，LZ嵌固部位为梁顶面”。
按图示，这是对该部位箍筋加密区高度 Hn/3 的规定。
这里的嵌固部位与 GB 50010—2010《混凝土结构设计规范》第 6.1.14 条存在明显的差异，按 GB 50011—2010《建筑抗震设计规范》，嵌固部位是对上部结构的嵌固，不存在某跨梁梁顶或某墙肢墙顶为嵌固部位的说法。
当地下室顶板作为上部结构嵌固部位时，规范给出了一系列的规定(GB 50010—2010《混凝土结构设计规范》第 11.1.5 条、第 11.4.2 条、第 11.7.12 条～第11.7.16 条；JGJ 3—2010《高层建筑混凝土结构技术规程》第 3.9.5 条、第3.9.6 条、第 3.9.7 条、第 12.2.1 条及 GB 50011—2010《建筑抗震设计规范》第6.1.14 条)。
这些规定的目的是为了保证嵌固部位的刚度和强度足够大，以保证上部结构塔楼底部剪力的可靠传递。
需要分析的是，无论地下室顶板是否作为上部结构的嵌固部位，由于地下室受土体约束的影响，地下室顶板处对上部结构的嵌固作用总是客观存在的。
因此，当地下室顶板不作为上部结构的嵌固部位时，结构设计中仍应考虑地下室顶板处实际存在的嵌固作用，采取相应的加强措施。
此时，设计应对地面首层柱下端纵筋非连接区和箍筋加密区高度等按 GB 50011—2010《建筑抗震设计规范》第 6.3.9 条做补充说明，以免施工将地面首层柱下端纵筋非连接区和箍筋加密区高度按普通楼层的要求而留下安全隐患。
为保证嵌固部位可靠有效，监理应注意地下室侧壁肥槽回填的质量控制。
1.13 连梁侧面纵筋具体设计的注写方式JGJ 3—2010《高层建筑混凝土结构技术规程》第 7.2.27条明确，“连梁高度范围内的墙肢水平分布钢筋，应在连梁内拉通作为连梁的腰筋”。
此时仍按《平法图集》第 68 页右上“剪力墙水平钢筋交错搭接”图施工即可。
当墙身水平分布钢筋的直径、间距和配筋率等不能满足连梁、暗梁及边框梁的梁侧面纵向构造钢筋的要求时(相关规定值详见 JGJ 3—2010《高层建筑混凝土结构技术规程》第7.2.27 条)，《平法图集》第 17 页明确，“应补充注明梁侧面纵筋的具体数值；注写时，以大写字母 N 打头，接续注写直径与间距。
其在支座内的锚固要求同连梁中受力钢筋”。
这个要求是高于剪力墙水平钢筋构造规定的。
1.14 折梁和转角墙《平法图集》在第 68 页“转角墙”和第 88 页“折梁”中明确，阳角两侧钢筋均应保证连续通过，阴角则应分别锚固。
