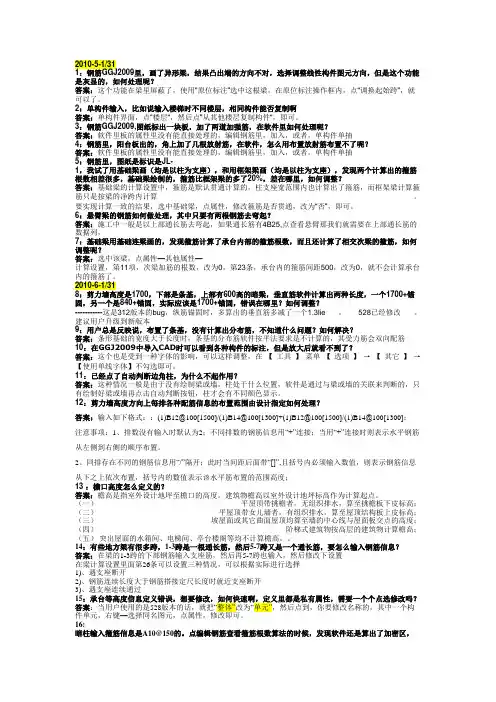

1：钢筋GGJ2009里，画了异形梁，结果凸出端的方向不对，选择调整线性构件图元方向，但是这个功能是灰显的，如何处理呢？答案：这个功能在梁里屏蔽了，使用“原位标注”选中这根梁，在原位标注操作框内，点“调换起始跨”，就可以了。
2：单构件输入，比如说输入楼梯时不同楼层，相同构件能否复制啊答案：单构件界面，点“楼层“，然后点”从其他楼层复制构件“，即可。
3：钢筋GGJ2009,图纸标出一块板，加了两道加强筋，在软件里如何处理呢？答案：软件里板的属性里没有能直接处理的，编辑钢筋里，加入，或者，单构件单抽4：钢筋里，阳台板出的，角上加了几根放射筋，在软件，怎么用布置放射筋布置不了呢？答案：软件里板的属性里没有能直接处理的，编辑钢筋里，加入，或者，单构件单抽5：钢筋里，图纸是标识是JL-1，我试了用基础梁画（均是以柱为支座），和用框架梁画（均是以柱为支座），发现两个计算出的箍筋根数相差很多，基础梁绘制的，箍筋比框架梁的多了20%，差在哪里，如何调整？答案：基础梁的计算设置中，箍筋是默认贯通计算的，柱支座宽范围内也计算出了箍筋，而框架梁计算箍筋只是按梁的净跨内计算。
要实现计算一致的结果，选中基础梁，点属性，修改箍筋是否贯通，改为“否”，即可。
6：悬臂梁的钢筋如何做处理，其中只要有两根钢筋去弯起？答案：施工中一般是以上部通长筋去弯起，如果通长筋有4B25,点查看悬臂那我们就需要在上部通长筋的数据列，7：基础梁用基础连梁画的，发现箍筋计算了承台内部的箍筋根数，而且还计算了相交次梁的箍筋，如何调整呢？答案：选中该梁，点属性—其他属性—计算设置，第11项，次梁加筋的根数，改为0，第23条，承台内的箍筋间距500，改为0，就不会计算承台内的箍筋了。
2010-6-1/318：剪力墙高度是1700，下部是条基，上部有600高的暗梁，垂直筋软件计算出两种长度，一个1700+锚固，另一个是840+锚固，实际应该是1700+锚固，错误在哪里？如何调整？-----------这是312版本的bug，纵筋锚固时，多算出的垂直筋多减了一个1.3lie。
13G101-11G101系列图集施工常见问题答疑解替代08GI01一11目录总说明l01系列图集施工常见问题索引表1一般构造钢筋锚固与锚固长度锚固长度修正，光圆钢筋弯钩纵向受拉钢筋弯钩锚固与机械锚固锚固形式，搭接长度纵向受拉钢筋绑扎搭接长度钢筋连接的基本要求、绑扎搭接机械连接、焊接搭接长度范围内箍筋，混凝土保护层厚度混凝土保护层厚度混凝土结构的环境类别结构混凝土耐久性的基本要求抗震设计受力钢筋要求，受力钢筋代换要求焊接封闭钢筋，箍筋、拉筋弯钩并筋2柱和节点构造框架梁柱节点混凝土浇筑及核算框架柱节点核心区水平箍筋嵌固部位和基础顶面框架柱纵向受力钢筋非连接区刚性地面柱箍筋加密要求框架结构顶层端节点配筋做法短柱，芯柱框支梁、框支柱3剪力墙构造底部加强部位约束边缘构件水平分布钢筋计入约束边缘构件体积配箍率的构造做法扶壁柱、十字和非正交暗柱构造剪力墙水平钢筋在边缘构件内的构造做法剪力墙边缘构件竖向胡筋顶端构造剪力墙连梁、暗梁及边框梁与墙体钢筋位置关系连梁地下室外墙转角处钢筋连接4梁构造梁纵向钢筋的最小净距，梁下部悬挑板配置吊筋梁上部非通长钢筋伸出长度楼层框架梁纵向受力钢筋在端支座的锚固构造框架梁上部通长钢筋、架立钢筋框架梁下部纵向受力钢筋梁与剪力墙垂直相交节点构造框架梁有一端支座为非框架柱时的配筋构造宽扁梁非框架梁端支座上部钢筋构造非框架梁端支座下部钢筋构造受扭非框架梁构造要求梁腰筋配置要求附加箍筋和吊筋构造梁悬挑端的配筋构造折梁的配筋构造5板构造单向板、双向板的概念楼面板、层面板中的各种钢筋双向板配筋构造单向板配筋构造板端支座钢筋构造框支转换层楼板悬臂板配筋构造悬臂板在阳角和阴角的附加加强钢筋构造斜板钢筋间距和板式楼样斜向分布钢筋间距6基础构造柱、墙插筋在基础中的锚固柱、墙插筋锚固区横向钢筋独立深基础短柱条形基础分布钢筋基础梁JL、基础次梁JCL、梁板式筏形基础平板LPB纵向钢筋连接区域基础梁JL、基础次梁JCL端部配筋构造筏形基础底板墙体洞口过梁配筋构造梁板式筏形基础钢筋排布方案筏形基础边缘封边钢筋筏形基础电梯基坑配筋构造独立基础及桩基承台钢筋构造三桩承台受力钢筋构造墙下承台梁桩顶纵筋在承台内的锚固构造基础联系梁附录G101系列图集的使用范围，平法结构施工图设计的表达方法平法结构施工图设计的构件编号总说明1编制依据1.1本图集根据住房和城乡建设部建质函［2013]86号“住房城乡建设部关于印发2013年国家建筑标准设计编制工作计划的通知”进行编制。

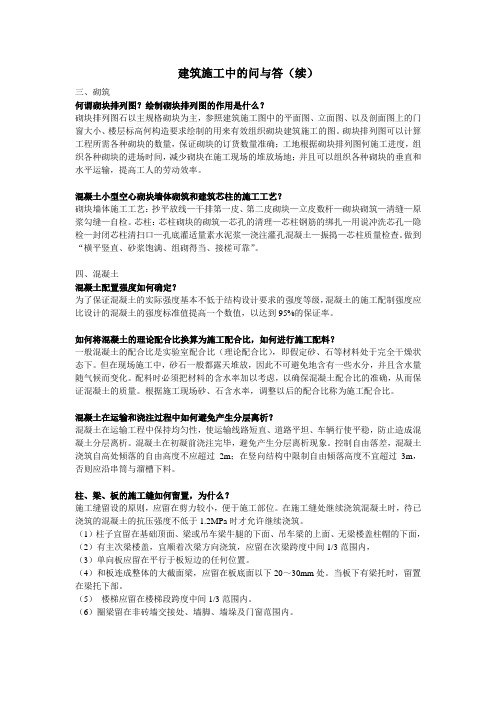

建筑施工中的问与答（续）三、砌筑何谓砌块排列图？绘制砌块排列图的作用是什么？砌块排列图石以主规格砌块为主，参照建筑施工图中的平面图、立面图、以及剖面图上的门窗大小、楼层标高何构造要求绘制的用来有效组织砌块建筑施工的图。
砌块排列图可以计算工程所需各种砌块的数量，保证砌块的订货数量准确；工地根据砌块排列图何施工进度，组织各种砌块的进场时间，减少砌块在施工现场的堆放场地；并且可以组织各种砌块的垂直和水平运输，提高工人的劳动效率。
混凝土小型空心砌块墙体砌筑和建筑芯柱的施工工艺？砌块墙体施工工艺：抄平放线—干排第一皮、第二皮砌块—立皮数杆—砌块砌筑—清缝—原浆勾缝—自检。
芯柱：芯柱砌块的砌筑—芯孔的清理—芯柱钢筋的绑扎—用说冲洗芯孔—隐检—封闭芯柱清扫口—孔底灌适量素水泥浆—浇注灌孔混凝土—振捣—芯柱质量检查。
做到“横平竖直、砂浆饱满、组砌得当、接槎可靠”。
四、混凝土混凝土配置强度如何确定？为了保证混凝土的实际强度基本不低于结构设计要求的强度等级，混凝土的施工配制强度应比设计的混凝土的强度标准值提高一个数值，以达到95%的保证率。
如何将混凝土的理论配合比换算为施工配合比，如何进行施工配料？一般混凝土的配合比是实验室配合比（理论配合比），即假定砂、石等材料处于完全干燥状态下。
但在现场施工中，砂石一般都露天堆放，因此不可避免地含有一些水分，并且含水量随气候而变化。
配料时必须把材料的含水率加以考虑，以确保混凝土配合比的准确，从而保证混凝土的质量。
根据施工现场砂、石含水率，调整以后的配合比称为施工配合比。
混凝土在运输和浇注过程中如何避免产生分层离析？混凝土在运输工程中保持均匀性，使运输线路短直、道路平坦、车辆行使平稳，防止造成混凝土分层离析。
混凝土在初凝前浇注完毕，避免产生分层离析现象。
控制自由落差，混凝土浇筑自高处倾落的自由高度不应超过2m；在竖向结构中限制自由倾落高度不宜超过3m，否则应沿串筒与溜槽下料。
柱、梁、板的施工缝如何留置，为什么？施工缝留设的原则，应留在剪力较小，便于施工部位。

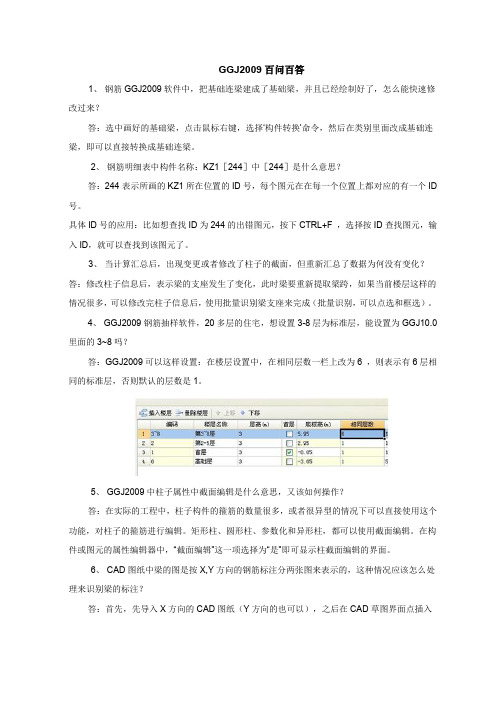

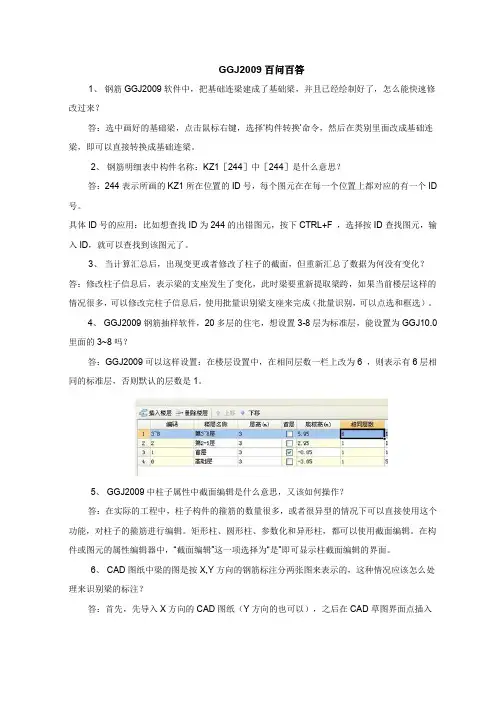

GGJ2009百问百答1、钢筋GGJ2009软件中，把基础连梁建成了基础梁，并且已经绘制好了，怎么能快速修改过来？答：选中画好的基础梁，点击鼠标右键，选择‘构件转换’命令，然后在类别里面改成基础连梁，即可以直接转换成基础连梁。
2、钢筋明细表中构件名称：KZ1［244］中［244］是什么意思？答：244表示所画的KZ1所在位置的ID号，每个图元在在每一个位置上都对应的有一个ID 号。
具体ID号的应用：比如想查找ID为244的出错图元，按下CTRL+F ，选择按ID查找图元，输入ID，就可以查找到该图元了。
3、当计算汇总后，出现变更或者修改了柱子的截面，但重新汇总了数据为何没有变化？答：修改柱子信息后，表示梁的支座发生了变化，此时梁要重新提取梁跨，如果当前楼层这样的情况很多，可以修改完柱子信息后，使用批量识别梁支座来完成（批量识别，可以点选和框选）。
4、 GGJ2009钢筋抽样软件，20多层的住宅，想设置3-8层为标准层，能设置为GGJ10.0里面的3~8吗？答：GGJ2009可以这样设置：在楼层设置中，在相同层数一栏上改为6 ，则表示有6层相同的标准层，否则默认的层数是1。
5、 GGJ2009中柱子属性中截面编辑是什么意思，又该如何操作？答：在实际的工程中，柱子构件的箍筋的数量很多，或者很异型的情况下可以直接使用这个功能，对柱子的箍筋进行编辑。
矩形柱、圆形柱、参数化和异形柱，都可以使用截面编辑。
在构件或图元的属性编辑器中，“截面编辑”这一项选择为“是”即可显示柱截面编辑的界面。
6、 CAD图纸中梁的图是按X,Y方向的钢筋标注分两张图来表示的，这种情况应该怎么处理来识别梁的标注？答：首先，先导入X方向的CAD图纸（Y方向的也可以），之后在CAD草图界面点插入CAD图，将Y方向的（或者是X方向）的CAD图纸插入，再进行CAD图的定位，将其定位并与之前的CAD图完全重合，最后就可以同时识别两个方向的标注了。
钢筋抽样GGJ20091. 在GGJ10.0中，变截面柱通过在下层柱的纵筋中输入“*”表示本层锚固，GGJ2009中是否自动判断变截面柱钢筋？答：GGJ2009中，柱的计算设置中有“层级变截面钢筋自动判断”的选项，选择“是”时，软件自动判断是否连续通过，但是如果纵筋输入“*”，该设置不起作用。
2、在钢筋2009里面可不可以把新建工程使默认的“报表类别”和“损耗设置’等内容修改为常用的内容，因为本地区大多数工程的设置都一样，每次都来设置比较麻烦。
答：可以。
点击“工具”菜单中的“选项”。
点击“其它”，在里面可对初始缺省工程设置进行设置，以后相同类型工程就不用再设置了，如图1所示。
3、钢筋10.0在工具菜单中“选项”里，有“单双面焊计算搭接长度”的选项，在钢筋2009里怎么没有呢？答：在钢筋2009里，工程设置——计算设置——搭接设置，界面左下角有这个选项可以设置，如图2所示。
4、在当前楼层中，已经在轴网上绘制了构件图元，这时候发现轴网轴距定义错误，修改轴距后已经绘制好的构件图元位置全部错误，需要重新绘制时怎么办？答：用“块拉伸”的功能即可处理。
可以把构件拉伸或者压缩到指定的长度。
这样就避免了轴网修改了长度，构件重复绘制的问题。
5、之前建立的楼层，没有绘制构件，为什么无法删除？答：绘图区域处于该楼层，无法删除，在绘图区域切换到其他楼层，再删除即可。
6、10.0做的工程转成2009的会不会被覆盖？答：不会被覆盖，软件会在原来文件的位置保留一个GGJ10.0的备份，升级后生成新的文件。
7、关于钢筋软件2009—工程设置—弯勾设置里“箍筋弯勾平直段计算按构件抗震考虑”选项是否需要打对勾，此设置有什么作用？答：抗震箍筋弯勾是11.9d，非抗震的是6.9d。
工程中，可能出现的情况是，工程是抗震的，但某些构件是按非抗震设计的，比如井字梁。
此时，工程中大部分构件都应按抗震的11.9d计算，非抗震构件都按6.9d计算。
施工注意事项中的问题答疑与解析施工是一项复杂而关键的工作，不论是建筑工程还是道路修建，都需要严格遵守施工注意事项，以确保工程质量和安全。
然而，在施工过程中，常常会遇到各种问题，如何解决这些问题并提高施工效率和质量就变得极为重要。
本文将依序讨论施工注意事项中的一些常见问题，并提供解析与答疑。
1. 工程选址问题在选择工程施工地点时，需要考虑多个因素，如地质状况、周边环境和交通便利性等。
如果选址不当，可能会导致工程难度增加，施工成本提高，甚至造成安全隐患。
因此，在选址时，应充分调研和评估各项因素，确保选址合理。
2. 地质勘察问题地质状况是工程施工的关键因素之一，对于工程的稳定性和安全性有着重要影响。
在进行地质勘察时，应全面了解地层情况、地下水位、地震活动等信息，并根据勘察结果采取相应的施工措施，以确保工程的可靠性。
3. 施工过程中的材料选择问题在施工过程中，材料的选择直接关系到工程的质量和寿命。
因此，应选择符合国家标准和工程要求的优质材料，并进行必要的测试和检验，以确保其质量符合要求。
4. 施工工艺与工期安排问题在施工过程中，合理安排工序和工期是保证工程按时完工的重要因素。
因此，应根据具体情况合理规划工艺流程和工期，并进行适当的控制和调整，以提高施工效率和质量。
5. 施工现场安全问题施工现场是一个复杂的环境，存在着许多安全隐患。
因此，在施工现场应严格遵守相关安全规定，加强对施工人员的培训和管理，提供必要的安全防护设施，并进行定期的安全检查和维护，以确保施工过程中的安全。
6. 施工设备与机械的选择和使用问题施工设备和机械的选择和使用直接影响到工程施工的效率和质量。
因此，在选择和使用设备和机械时，应考虑其适应性、工作效率和质量，并进行必要的维修和保养。
7. 工程监理问题工程监理是确保工程质量和进度的重要环节。
因此，在工程监理中，应加强对施工过程的监督和管理，对施工单位进行必要的审核和评估，以提高工程的质量和可靠性。
工程
图纸答疑
一、建筑
1、建施05中烟道无具体作法。
答：参照XGJ图集作。
2、室外楼梯21轴是否保温，梁柱是否保温？
答：都做保温，梁柱采用5cm厚笨板。
3、建施06中干部宿舍（21轴）及1轴是否都为予留
洞？小房子用何材料隔开。
答：干部宿舍及1轴为予留洞，小房子用陶粒块
砌筑。
4、建施07中三层平面图中E轴与结施03框架柱不
符？
答：以结施为准。
5、结施05中所有楼梯都查图集（配筋及TZ、基础配
筋）？
答：所有构件均参照图集。
6、设施02中是否有管道？
答：有管道，作法参见06G306图集，2级荷载。
7、建施06，2层平面图中雨棚的上翻梁穿钢管影响结
构主筋保护层及排水不畅，是否改为从梁上找坡，
排水？
答：可以。
二、电气
1、电源线实际在北面，是否进户改为由北进？
答：改为由北进
2、进AL0箱是否改为由地下室进？
答：改为由地下室进。
3、插座箱标高是多少？
答：定为1.5m
4、眷帘门接线盒标高如何确定？
答：距顶30cm。
二O一O年七月十三日。

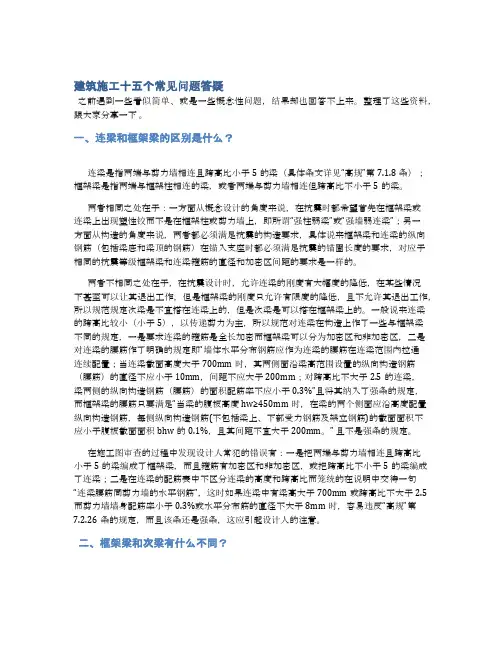

建筑施工十五个常见问题答疑之前遇到一些看似简单、或是一些概念性问题，结果却也回答不上来。
整理了这些资料，跟大家分享一下。
一、连梁和框架梁的区别是什么？连梁是指两端与剪力墙相连且跨高比小于5的梁（具体条文详见“高规”第7.1.8条）；框架梁是指两端与框架柱相连的梁，或者两端与剪力墙相连但跨高比不小于5的梁。
两者相同之处在于：一方面从概念设计的角度来说，在抗震时都希望首先在框架梁或连梁上出现塑性铰而不是在框架柱或剪力墙上，即所谓“强柱弱梁”或“强墙弱连梁”；另一方面从构造的角度来说，两者都必须满足抗震的构造要求，具体说来框架梁和连梁的纵向钢筋（包括梁底和梁顶的钢筋）在锚入支座时都必须满足抗震的锚固长度的要求，对应于相同的抗震等级框架梁和连梁箍筋的直径和加密区间距的要求是一样的。
两者不相同之处在于，在抗震设计时，允许连梁的刚度有大幅度的降低，在某些情况下甚至可以让其退出工作，但是框架梁的刚度只允许有限度的降低，且不允许其退出工作，所以规范规定次梁是不宜搭在连梁上的，但是次梁是可以搭在框架梁上的。
一般说来连梁的跨高比较小（小于5），以传递剪力为主，所以规范对连梁在构造上作了一些与框架梁不同的规定，一是要求连梁的箍筋是全长加密而框架梁可以分为加密区和非加密区，二是对连梁的腰筋作了明确的规定即“墙体水平分布钢筋应作为连梁的腰筋在连梁范围内拉通连续配置；当连梁截面高度大于700mm时，其两侧面沿梁高范围设置的纵向构造钢筋（腰筋）的直径不应小于10mm，间距不应大于200mm；对跨高比不大于2.5的连梁，梁两侧的纵向构造钢筋（腰筋）的面积配筋率不应小于0.3%”且将其纳入了强条的规定，而框架梁的腰筋只要满足“当梁的腹板高度hw≥450mm时，在梁的两个侧面应沿高度配置纵向构造钢筋，每侧纵向构造钢筋(不包括梁上、下部受力钢筋及架立钢筋)的截面面积不应小于腹板截面面积bhw的0.1%，且其间距不宜大于200mm。
” 且不是强条的规定。

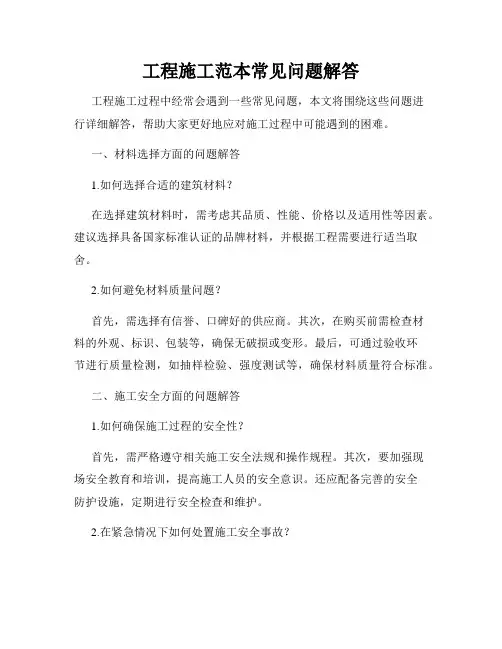

工程施工范本常见问题解答工程施工过程中经常会遇到一些常见问题，本文将围绕这些问题进行详细解答，帮助大家更好地应对施工过程中可能遇到的困难。
一、材料选择方面的问题解答1.如何选择合适的建筑材料？在选择建筑材料时，需考虑其品质、性能、价格以及适用性等因素。
建议选择具备国家标准认证的品牌材料，并根据工程需要进行适当取舍。
2.如何避免材料质量问题？首先，需选择有信誉、口碑好的供应商。
其次，在购买前需检查材料的外观、标识、包装等，确保无破损或变形。
最后，可通过验收环节进行质量检测，如抽样检验、强度测试等，确保材料质量符合标准。
二、施工安全方面的问题解答1.如何确保施工过程的安全性？首先，需严格遵守相关施工安全法规和操作规程。
其次，要加强现场安全教育和培训，提高施工人员的安全意识。
还应配备完善的安全防护设施，定期进行安全检查和维护。
2.在紧急情况下如何处置施工安全事故？在发生施工安全事故时，应立即采取紧急救护措施，并第一时间报警。
同时，保护现场现场不被进一步破坏，确保其他人员的安全。
事故处理结束后，需进行事故调查和分析，总结经验教训，以避免类似事故再次发生。
三、质量监管方面的问题解答1.如何确保工程质量？质量监管是确保工程质量的重要环节。
监督部门应加强对施工过程的监督和抽检，确保施工符合规范要求。
同时，施工方也应建立健全的质量控制体系，加强质量验收和监测。
2.如何应对施工过程中出现的质量问题？一旦发现施工过程中的质量问题，应及时采取措施进行整改。
需要重新施工的部分应按照要求进行重新施工，确保质量符合标准。
同时，还应对责任人进行相应处罚并记录，以警示其他从业人员。
四、进度管理方面的问题解答1.如何合理安排和管理施工进度？在施工前应编制详细的施工进度计划，包括各项工作的时间节点和工期安排。
并根据实际情况进行合理调整，确保施工进度的合理性和可行性。
同时，加强对施工进度的监督和管理，及时发现问题并及时解决。
2.如何应对施工进度延误的情况？一旦发生施工进度延误，需及时分析延误的原因并采取相应的补救措施。
