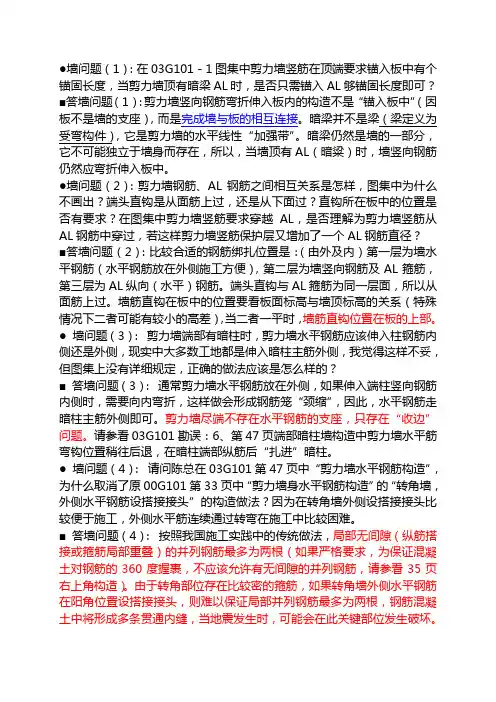

●墙问题（1）：在03G101－1图集中剪力墙竖筋在顶端要求锚入板中有个锚固长度，当剪力墙顶有暗梁AL时，是否只需锚入AL够锚固长度即可？■答墙问题（1）：剪力墙竖向钢筋弯折伸入板内的构造不是“锚入板中”（因板不是墙的支座），而是完成墙与板的相互连接。
暗梁并不是梁（梁定义为受弯构件），它是剪力墙的水平线性“加强带”。
暗梁仍然是墙的一部分，它不可能独立于墙身而存在，所以，当墙顶有AL（暗粱）时，墙竖向钢筋仍然应弯折伸入板中。
●墙问题（2）：剪力墙钢筋、AL钢筋之间相互关系是怎样，图集中为什么不画出？端头直钩是从面筋上过，还是从下面过？直钩所在板中的位臵是否有要求？在图集中剪力墙竖筋要求穿越AL，是否理解为剪力墙竖筋从AL 钢筋中穿过，若这样剪力墙竖筋保护层又增加了一个AL钢筋直径？■答墙问题（2）：比较合适的钢筋绑扎位臵是：（由外及内）第一层为墙水平钢筋（水平钢筋放在外侧施工方便），第二层为墙竖向钢筋及AL箍筋，第三层为AL纵向（水平）钢筋。
端头直钩与AL箍筋为同一层面，所以从面筋上过。
墙筋直钩在板中的位臵要看板面标高与墙顶标高的关系（特殊情况下二者可能有较小的高差），当二者一平时，墙筋直钩位臵在板的上部。
●墙问题（3）：剪力墙端部有暗柱时，剪力墙水平钢筋应该伸入柱钢筋内侧还是外侧，现实中大多数工地都是伸入暗柱主筋外侧，我觉得这样不妥，但图集上没有详细规定，正确的做法应该是怎么样的？■答墙问题（3）：通常剪力墙水平钢筋放在外侧，如果伸入端柱竖向钢筋内侧时，需要向内弯折，这样做会形成钢筋笼“颈缩”，因此，水平钢筋走暗柱主筋外侧即可。
剪力墙尽端不存在水平钢筋的支座，只存在“收边”问题。
请参看03G101勘误：6、第47页端部暗柱墙构造中剪力墙水平筋弯钩位臵稍往后退，在暗柱端部纵筋后“扎进”暗柱。
●墙问题（4）：请问陈总在03G101第47页中“剪力墙水平钢筋构造”，为什么取消了原00G101第33页中“剪力墙身水平钢筋构造”的“转角墙，外侧水平钢筋设搭接接头”的构造做法？因为在转角墙外侧设搭接接头比较便于施工，外侧水平筋连续通过转弯在施工中比较困难。

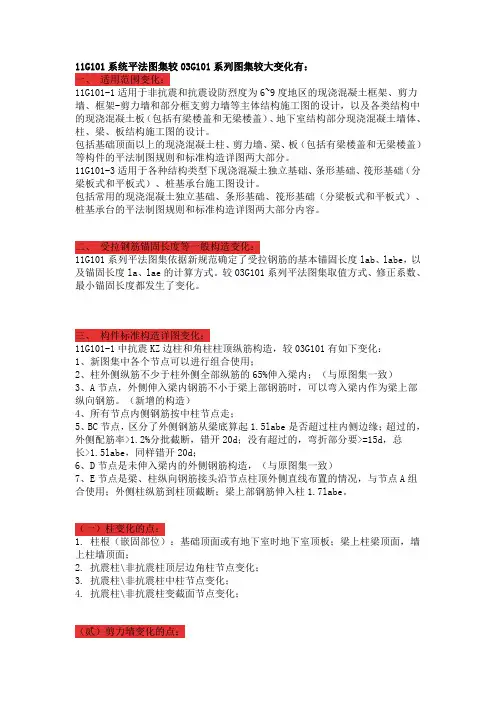

11G101系统平法图集较03G101系列图集较大变化有：一、适用范围变化：11G101-1适用于非抗震和抗震设防烈度为6~9度地区的现浇混凝土框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计，以及各类结构中的现浇混凝土板（包括有梁楼盖和无梁楼盖）、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工图的设计。
包括基础顶面以上的现浇混凝土柱、剪力墙、梁、板（包括有梁楼盖和无梁楼盖）等构件的平法制图规则和标准构造详图两大部分。
11G101-3适用于各种结构类型下现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台施工图设计。
包括常用的现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台的平法制图规则和标准构造详图两大部分内容。
二、受拉钢筋锚固长度等一般构造变化：11G101系列平法图集依据新规范确定了受拉钢筋的基本锚固长度lab、labe，以及锚固长度la、lae的计算方式。
较03G101系列平法图集取值方式、修正系数、最小锚固长度都发生了变化。
三、构件标准构造详图变化：11G101-1中抗震KZ边柱和角柱柱顶纵筋构造，较03G101有如下变化：1、新图集中各个节点可以进行组合使用；2、柱外侧纵筋不少于柱外侧全部纵筋的65%伸入梁内；（与原图集一致）3、A节点，外侧伸入梁内钢筋不小于梁上部钢筋时，可以弯入梁内作为梁上部纵向钢筋。
（新增的构造）4、所有节点内侧钢筋按中柱节点走；5、BC节点，区分了外侧钢筋从梁底算起1.5labe是否超过柱内侧边缘；超过的，外侧配筋率>1.2%分批截断，错开20d；没有超过的，弯折部分要>=15d，总长>1.5labe，同样错开20d；6、D节点是未伸入梁内的外侧钢筋构造，（与原图集一致）7、E节点是梁、柱纵向钢筋接头沿节点柱顶外侧直线布置的情况，与节点A组合使用；外侧柱纵筋到柱顶截断；梁上部钢筋伸入柱1.7labe。

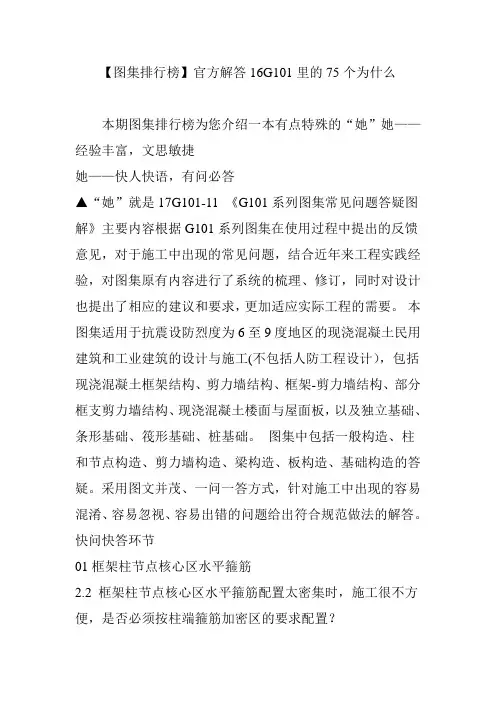

【图集排行榜】官方解答16G101里的75个为什么本期图集排行榜为您介绍一本有点特殊的“她”她——经验丰富，文思敏捷她——快人快语，有问必答▲“她”就是17G101-11 《G101系列图集常见问题答疑图解》主要内容根据G101系列图集在使用过程中提出的反馈意见，对于施工中出现的常见问题，结合近年来工程实践经验，对图集原有内容进行了系统的梳理、修订，同时对设计也提出了相应的建议和要求，更加适应实际工程的需要。
本图集适用于抗震设防烈度为6至9度地区的现浇混凝土民用建筑和工业建筑的设计与施工(不包括人防工程设计），包括现浇混凝土框架结构、剪力墙结构、框架-剪力墙结构、部分框支剪力墙结构、现浇混凝土楼面与屋面板，以及独立基础、条形基础、筏形基础、桩基础。
图集中包括一般构造、柱和节点构造、剪力墙构造、梁构造、板构造、基础构造的答疑。
采用图文并茂、一问一答方式，针对施工中出现的容易混淆、容易忽视、容易出错的问题给出符合规范做法的解答。
快问快答环节01框架柱节点核心区水平箍筋2.2 框架柱节点核心区水平箍筋配置太密集时，施工很不方便，是否必须按柱端箍筋加密区的要求配置？答：1、框架结构的节点核心区受力状态很复杂，为使梁、柱纵向受力钢筋有可靠的锚固条件，框架梁柱节点核心区的混凝土应具有良好的约束，节点核心区应配置水平箍筋。
抗震设计的框架节点，需要保证“强柱弱梁，节点更强”的设计理念。
因此，我国相关标准对节点核心区的配箍特征值、柱端箍筋加密区体积配箍率以及箍筋的直径、间距都有明确的要求；除此之外，还要求对一、二、三级框架的节点核心区进行抗震验算。
2、抗震设计的框架节点核心区中水平箍筋，应按施工图设计文件中的要求配置，不得随意减少。
按16G101-1图集编制的平法施工图，无特殊注明时框架节点核心区箍筋等同于柱端箍筋加密区范围内箍筋。
当框架节点核心区内箍筋与柱端箍筋设置不同时，设计人员应在括号中注明核心区箍筋直径及间距。
