星玛电梯轿顶插件说明
星玛电梯轿顶插件说明
简介
•星玛电梯轿顶插件是一款为电梯轿顶配备的创意产品，目的在于提升电梯车厢内的使用体验和美观度。
•本插件由资深创作者团队设计和制造，经过多次测试确保质量和安全性。
•本说明将介绍插件的安装方式，使用方法以及主要功能。
安装方式
•将电梯停靠在楼层，确保电梯停止运行状态。
•打开电梯轿顶，找到适配插件的位置。
•将插件放置在轿顶上方，确保插件与电梯轿顶完美契合。
•使用螺丝刀将插件固定在轿顶上，确保插件稳固不会晃动。
使用方法
•当乘客进入电梯车厢后，插件会自动启动，展示一系列美观度高的图案和照明效果。
•插件的触发器可根据乘客的动作进行调整，例如门关闭时、运行中等。
•乘客可通过触摸屏幕或使用指定的按钮控制插件的样式和效果。
主要功能
•美观性：插件拥有多种图案和照明效果，使电梯乘坐过程更加愉悦。
•互动性：乘客可以通过触摸屏幕或按钮选择不同的插件样式，增加乘坐时的乐趣。
•定制性：创作者团队将为插件提供定制选项，满足不同电梯品牌和风格的需求。
注意事项
•在安装插件之前，请确保电梯轿顶结构完好无损，否则可能影响插件的安全使用。
•本插件仅适用于符合相关安全标准的电梯，不得用于旧型电梯或其它非标准电梯。
•在维护和清洁电梯轿顶时，请先关闭电梯电源，避免与插件造成碰撞或损坏。
•如需要卸下插件，请按照逆向步骤进行，谨慎操作，防止造成不必要的损害。
以上就是星玛电梯轿顶插件的相关说明，希望能够帮助您正确安装和使用本产品。
如有任何疑问或需要进一步帮助，请联系我们专业的售后团队。

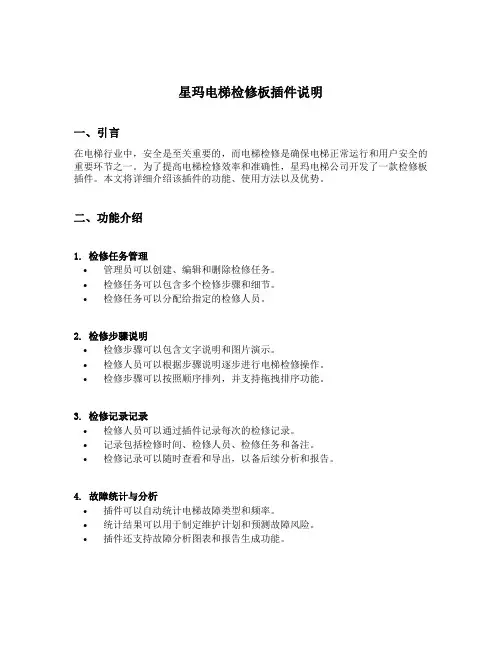

星玛电梯检修板插件说明一、引言在电梯行业中，安全是至关重要的，而电梯检修是确保电梯正常运行和用户安全的重要环节之一。
为了提高电梯检修效率和准确性，星玛电梯公司开发了一款检修板插件。
本文将详细介绍该插件的功能、使用方法以及优势。
二、功能介绍1. 检修任务管理•管理员可以创建、编辑和删除检修任务。
•检修任务可以包含多个检修步骤和细节。
•检修任务可以分配给指定的检修人员。
2. 检修步骤说明•检修步骤可以包含文字说明和图片演示。
•检修人员可以根据步骤说明逐步进行电梯检修操作。
•检修步骤可以按照顺序排列，并支持拖拽排序功能。
3. 检修记录记录•检修人员可以通过插件记录每次的检修记录。
•记录包括检修时间、检修人员、检修任务和备注。
•检修记录可以随时查看和导出，以备后续分析和报告。
4. 故障统计与分析•插件可以自动统计电梯故障类型和频率。
•统计结果可以用于制定维护计划和预测故障风险。
•插件还支持故障分析图表和报告生成功能。
三、使用方法1. 安装插件•从星玛电梯的官方网站下载插件安装包。
•打开电梯检修板应用，在插件管理页面选择安装插件。
•按照提示完成插件的安装和配置。
2. 创建检修任务•在插件中进入检修任务管理页面。
•点击“新建任务”按钮，填写任务名称和相关信息。
•添加检修步骤，包括文字说明和图片演示。
3. 分配检修任务•在检修任务管理页面，选择需要分配任务的检修人员。
•点击“分配任务”按钮，将任务分配给指定的检修人员。
4. 执行电梯检修•检修人员在插件中选择待执行的检修任务。
•根据步骤说明，逐步进行电梯检修操作。
•在每次检修完成后记录检修记录，包括检修时间、备注等信息。
5. 故障统计与分析•在插件中进入故障统计页面。
•查看电梯故障类型和频率的统计结果。
•根据统计结果制定维护计划和预测故障风险。
四、优势与应用场景1. 提高检修效率•星玛电梯检修板插件提供了详细的步骤说明和图片演示，使检修人员能够更加准确地进行电梯检修操作。
LG电梯现已被OTIS集团收购，改名SIGMA星玛，其电梯型号很多：LG在韩国有两个工厂：昌原（日立合资），仁川（三菱合资）和日立合资的工厂：和日立的YP，YPVF相同，但派生出高速型号HVP1。
和仁川合资的工厂：和三菱SPVF相同，大连工厂最早生产的L/MED电梯就是SPVF的升级型号。
仁川工厂现已完全被三菱收购，L/MED电梯停产。
独立开发的LVP电梯数量较少，后期L/MGP电梯，前年以前生产DI系列（DI1,DL1,DLS,DSI,SI210,SI220,DI2,DI4）现在1.75米以下电梯大量采用韩国SAMIL ELTCH公司（无锡山亿）的控制柜，曳引机采用常熟产品。
型号NEW-DSS。
该控制柜同时也用于小机房电梯。
2米－2.5米电梯还是DI系列DI2，现在也开始使用NEW-DSS控制柜。
3米以上高速梯：早期是日立技术的HVP2，后来有HGP（融入了MGP通讯技术），最后为DI系列DI4。
MVP电梯和日立YPVF一样，使用的电路板相同，完全互换。
主板：MPU对应MPU6 接口板：FIO对应FIO4或FIO5 轿顶通讯板：SDC SDCL称重板：AD 电流及PWM控制板：ACRA对应ACRA7 基极驱动板：BDC对应BDCC3还有可选的LAMP板负责外呼灯、到站灯、层显等驱动可选的FDD2板用于监控层显HVP1电梯相对MVP而言，只是将BDC分开为HBDC和REGN板（分别负责基极驱动和再生驱动）另外多RSC板，用于轿顶MU/MD感应器信号。
老的HVP1还有一些插件板，用于灯的驱动。
后期新的HVP1控制柜变矮了，用LAMP板取代了那些插件板。
其它型号电梯待续.....LG早期自己开发的LVP电梯是GOLDSTAR牌子，电路板采用插件形式：MCPU板：运行管理SCPU板：速度控制DRST板：门机、安全回路、10T接触器、机房操作SIGL板：呼梯、开关信号、并联通讯LPHC板：呼梯灯LPIN板：层显ANLG板：电流控制BASE板：GTR晶体管驱动LMTC：监控器，自己制作了这样的监控器，见下图星玛MMR电梯调试为什么要使用OPP2000(OPP3000)升级版本OPP2000是SIGMA使用山亿控制柜的服务器，升级版本和没升级的有区别：最重要的区别是电路板更换了，使用了8032和PSD一体化的UPSD芯片。
2) 供①打开建筑物的电源.②检查DOC-120 PCB的输入电压.※确认AB连接器的No.1 与F.G之间的电压为直流48V±5%.(检查安全电路-R5SC)※③检查DCL-242的输入电压※确认控制盘内DCL PCB的CCN1连接器的No.4与地线之间的电压为DC 24V±5%.※确认控制盘内DCL PCB的ONC连接器的No.13与地线之间的电压为DC48V±5%.※确认控制盘内DCL PCB的CCN1连接器的No.3与地线之间的电压为DC 0V∼0.1V.④检测电压DOP-116 PCB※XHA MIC 3-4, 5-6, 7-8 : DC 24V±10%⑤检测DPC-120,121 PCB的WDTs※确认供电时LD2 CPU LED(绿) 以每0.5秒间隔闪烁.(发动机工作时每间隔0.25秒闪烁)提示:WDT(定时监控器) 监控速度控制CPU执行计算的正确性. 如果WDT 不是以0.5秒间隔闪烁,或仅ON 或仅OFF,速度控制CPU将出现严重故障..因此, 假使只出现一次故障,也要进行全面的检查. 此时,检查5V供电5V , ROM 或ROM 插座,及连接器的连接.※检查ALM LED确认供电后LD1 ALM LED(红) ,然后, 大约2秒后关闭.(ALM LED 是为了逆变器硬件的安全检查)a) 测定逆变器的超电流.(或J5H (=DPC-111,112)短接线没有插入)b) 速度控制CPU的WDT故障.c) IGBT U-相装备短路及门Trans电源故障.d) IGBT V-相装备短路及门Trans电源故障.e) IGBT W-相装备短路及门Trans电源故障. IPM ARM SHORT和GATE SMPS 电压故障检测.g) 再生IGBT, 门trans, 门SMPS 电源故障.按规定a)~g)检测中当硬件发生故障时ALM LED 亮.- 确保JP4 短接线插入正确.( 若未插入LED1 会亮)- 确保WDT LED 闪烁正常.- 在以上c) ~ g), 检查DPP-1XX PCB 的连接并确保Gate SMPS(trans) 输入是采用了A C 110V±10%.(控制盘中GTS 连接器No.1↔3 : AC110V)- 为连接状态检查IGBT stack (断开及释放电压).⑥检查C1VD 连接器输入(可选项)- 确保C1VD 接触器在提供电源后输入大约3秒.提示:如果DC 链环电压没有达到330V ，C1VD 输入8秒钟后(低电压故障), 关闭C1VD 接触器然后打开.接着,8秒钟后检查电压. 如果电压仍旧低, 关闭接触器来启动充电电路失败故障- 此情况下, 主电源电路连接, GATE SMPS(trans) 输入或连接, 充电电路关闭, 或IGBT, 再生IGBT ON 都可以出现故障. 因此, 检查这些的状态. 如果开始重新充电, LD1 会亮.提示:在无电源情况下将花费大约10分钟时间来放电完全. 因此, 不要在LD1亮时接触DP P-1XX PCB 和stack.- 即使提供电源后输入C1VD接触器，LED 没有亮，可能是逆变器短路或再生IGBT ON，充电电路断掉或LED二极管发生故障。
