电梯基础知识培训资料一、电梯的基本构造1. 电梯的组成部分电梯主要由以下几个部分组成：轿厢、对重、导轨、驱动系统、控制系统等。
- 轿厢：用于承载乘客或货物的部分，通常由钢板焊接或者冲压而成，其尺寸和承载能力根据不同的需求而定。
- 对重：用于平衡轿厢的自重，一般安装在导轨上，并通过钢丝绳与轿厢相连，起到平衡作用。
- 导轨：用于引导轿厢的升降运动，通常分为直线导轨和曲线导轨两种，能够确保轿厢稳定地运行。
- 驱动系统：用于推动轿厢的运行，通常包括电动机、减速器、钢丝绳等组成。
- 控制系统：包括电气控制系统和操作系统，用于控制电梯的运行、开关门等功能。
2. 电梯的工作原理电梯的基本工作原理是通过电动机驱动轿厢上升或下降，在运行过程中，对重与轿厢的重力平衡，保证轿厢的稳定运行。
控制系统根据楼层按钮的指令，控制电梯的运行。
当电梯到达指定楼层时，控制系统会让电梯停在该楼层，并打开门。
当所有的乘客进出完成后，控制系统会在一定时间后自动关闭电梯门并继续运行。
二、电梯的安全知识1. 电梯的安全操作规程- 乘坐电梯时，应按楼层按钮，不得在电梯内乱动或大声喧哗，以免影响其他乘客和电梯的正常运行。
- 当电梯出现异常或故障时，乘客应保持镇定，按下电梯内的紧急报警按钮，并等待救援人员的到来。
- 在地震、火灾等紧急情况下，不要乘坐电梯，应采取适当的疏散方式离开建筑物。
2. 电梯的日常维护和安全检查- 定期进行电梯维护保养，检查电梯的各个部件是否正常运行，保证电梯的安全性能和舒适性。
- 定期进行安全检查，包括检查电梯轿厢、对重、钢丝绳、导轨、控制系统等部件是否有异常，及时进行修理或更换。
三、电梯的故障处理1. 电梯的常见故障- 电梯无法启动或停止：可能是由于电源故障、电动机故障或控制系统故障引起的，需要检查相关部件并进行修理。
- 电梯无法平稳运行：可能是由于导轨、对重、钢丝绳等部件损坏或老化所致，需要进行检查和更换。
- 电梯门无法正常开合：可能是由于门轨偏移、门闩故障或控制系统故障引起的，需要进行维修或更换相关部件。
星玛电梯培训资料图片
MMR控
制柜
抱闸开关接线盒
抱闸辅
助开关编码器
SIFL-100
连接板
内藏有过电压，过电流和过热等故障检测电路，把功率开关器件和驱动电路集成在一起。
ＩＰＭ即智能功率模块，
三相交流整流模块
IPM
互感器
滤波器
电容
作用是把交流电整流成为直流电。
三相整流桥并可将检测信号送到ＣＰＵ。
ＩＰＭ作用是将输入模块的直流电压通过三极管的开关作用，转变为三相交流电源。
电流互感器作用是在线路发生短路过载
等故障时，向变频器提供信号切断故障电路，以保护变频器的安全。
电源滤波器的作用是滤除电源中的高次谐波，使电器受电源干扰小。
电抗器电抗器可以减小电网电压波动对调速器的影响，起到平波，稳定电压作用．
呼梯芯片
程序芯片
功能指示灯
端子排
秤重按钮
轿门开关
编程键/
确认键
指示灯
OOUT-开门到位输出 COUT-关门到位输出 SOUT-门位置信号输出 OIN-开门指令输入 CIN-关门指令输入
DSIN-外接开门到位输入。

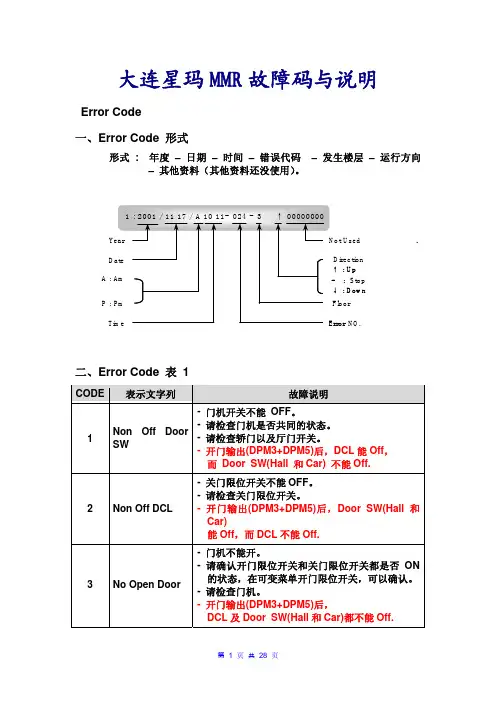

大连星玛MMR 故障码与说明 Error Code一、Error Code 形式形式 : 年度 – 日期 – 时间 – 错误代码 – 发生楼层 – 运行方向– 其他资料（其他资料还没使用）。
A :P : Y D Ti ot U sed D i r ect i on S t op Fl oor r r or N O ..↑: U p -: ↓: D ow n二、Error Code 表 1CODE 表示文字列 故障说明 1 Non Off Door SW - 门机开关不能 OFF 。
- 请检查门机是否共同的状态。
- 请检查轿门以及厅门开关。
- 开门输出(DPM3+DPM5)后，DCL 能Off ，而 Door SW(Hall 和Car) 不能Off.2 Non Off DCL - 关门限位开关不能OFF 。
- 请检查关门限位开关。
- 开门输出(DPM3+DPM5)后，Door SW(Hall 和Car)能Off ，而DCL 不能Off.3 No Open Door- 门机不能开。
- 请确认开门限位开关和关门限位开关都是否ON 的状态，在可变菜单开门限位开关，可以确认。
- 请检查门机。
- 开门输出(DPM3+DPM5)后，DCL 及Door SW(Hall 和Car)都不能Off.4 No Input DoorSW- 不能输入门机开关。
- 请检查门机以及门机开关。
- 关门输出(DPM3+DPM4)后，DCL能On，而Door SW(Hall 和Car)不能On.5 No Input DCL - 不能输入关门限位开关。
- 请检查关门限位开关。
- 关门输出(DPM3+DPM4)后，Door SW(Hall和Car)能On，而DCL不能On.6 No Close Door - 门机不能关。
- 请检查门机。
- 关门输出(DPM3+DPM4)后，DCL及Door SW(Hall和Car)都不能On.7 ULOn - UL动作了。
星码电梯DSS 、MMRACVF 门机变频调试参数1．确认与安装注 意● 受损的变频器和零部件不全的变频器，切勿安装。
● 请安装在金属等不易燃烧的材料上，以免发生火灾。
● 安装时请不要抓在外壳或两端接线端子上，当心掉下来压脚，有受伤的危险。
● 请确定已安装牢靠。
否那么，可能会掉下来砸伤人。
2．布线注 意● 请确认交流主回路电源的电压与变频器的额定电压是否一致。
切勿对变频器进展耐电压试验。
● 请勿将电源接到输出U 、V 、W 端子上。
安 全 注 意 事 项在安装和设备投入运行前，请仔细阅读安全说明和警告，防止对人员、设备造成伤害与损坏。
本说明书有关安全考前须知的等级分为“注意〞和“危险〞两级。
注意危险：错误使用会有危险，可能会致人重伤、残废甚至死亡以与重大财物损失。
：错误使用会有危险，可能会造成轻伤、中度伤害或财物损失。
危险●接线前，请确认输入电源是否处于OFF状态。
●只允许连接交流单相220V的输入电源，本设备必须接地〔NEC和其它应用标准〕。
●非专业电气工程人员，请勿进展接线作业。
3．操作和运行注意●因散热片温度会变得很高，所以，请不要触摸，以免被烫伤。
●请勿随意变更变频器的设定，本变频器在出厂时已经进展了适当的设定。
危险●请务必在装上外壳后再接通电源。
接通电源前请将开关置于OFF位置。
●变频器通电时，即使在停机状态也不要触摸变频器的端子，以免触电。
4．维护和检查危险●检查要在切断电源5分钟后进展，否那么有触电的危险。
●检查和维护要由专业人员进展●变频器的端子在通电情况下切勿触摸，端子上有高电压，非常危险。
●进展检查、维护作业时请使用绝缘工具，并防止手上佩带手表、戒指等金属物。
5．其它危险●绝对禁止对变频器进展改造，以免发生伤亡事故。
目录1、安全考前须知-------------------------------------------------------------------------------1 2．目录------------------------------------------------------------------------------------------2 3．接线------------------------------------------------------------------------------------------4 3—1 变频器接线图---------------------------------------------------------------------4 3—2 控制器接线--------------------------------------------------------------------------5 4．操作-------------------------------------------------------------------------------------------6 4—1 各按键功能与指示-----------------------------------------------------------------6 4—2 根本操作-----------------------------------------------------------------------------7 4—3 系统参数-----------------------------------------------------------------------------7 5．其它参数------------------------------------------------------------------------------------10 5—1 相关技术参数-----------------------------------------------------------------------10 5—2 电气参数-----------------------------------------------------------------------------10 6．调试说明------------------------------------------------------------------------------------11 6-1两个关键词的解释---------------------------------------------------------------------11 6-2门机控制器调试的具体步骤---------------------------------------------------------11 7．故障处理-------------------------------------------------------------------------------------13 8、其它---------------------------------------------------------------------------------------------138—1 废物处理------------------------------------------------------------------------------13 8—2 咨询修理------------------------------------------------------------------------------13 9、附页---------------------------------------------------------------------------------------------14 附页1：门机安装考前须知-----------------------------------------------------------------14 附页2：双折门机直梁安装示意图--------------------------------------------------------15 附页3；轿顶安装示意图--------------------------------------------------------------------16 1、前言1-1●标牌容TYPE ：ACVFSOURCE ：1φ200-240V 50/60Hz OUTPUT ：0.5KV A 1.5 SER.NO.：03AA-0888额定输出电流2、外观和各局部的名称3、接线3-1 控制器接线 插座号 端子与标识 功能 插座号端子与标识功能 P1 1L 电源相线 P44 开门到位 2 PE 接地5 公用 3 N 电源中性线6 关门到位 P21U电机端子7公用额定输入电流型号生产号〔例如0888，08892 V 8 位置3 W 9 公用4 PE 接地P6 1 AP3 1 开门指令 3 5V2 公用 5 B3 关门指令 6 PE 接地P5 10 外接开门到位〔到位通〕9 OV 11注：P3开关门指令输入，要开关量无源输入。
星码电梯DSS、MMRACVF门机变频调试参数星码电梯DSS、MMRACVF门机变频调试参数1．确认及安装安全注意事项在安装和设备投入运行前，请仔细阅读安全说明和警告，避免对人员、设备造成伤害及损坏。
本说明书有关安全注意事项的等级分为“注意”和“危险”两级。
注意危险：错误使用会有危险，可能会致人重伤、残废甚至死亡以及重大财物损失。
：错误使用会有危险，可能会造成轻注意●受损的变频器和零部件不全的变频器，切勿安装。
●请安装在金属等不易燃烧的材料上，以免发生火灾。
●安装时请不要抓在外壳或两端接线端子上，当心掉下来压脚，有受伤的危险。
●请确定已安装牢靠。
否则，可能会掉下来砸伤人。
2．布线注意●请确认交流主回路电源的电压与变频器的额定电压是否一致。
切勿对变频器进行耐电压试验。
●请勿将电源接到输出U、V、W端子上。
危险●接线前，请确认输入电源是否处于OFF状态。
●只允许连接交流单相220V的输入电源，本设备必须接地（NEC和其它应用标准）。
●非专业电气工程人员，请勿进行接线作业。
3．操作和运行注意●因散热片温度会变得很高，所以，请不要触摸，以免被烫伤。
●请勿随意变更变频器的设定，本变频器在出厂时已经进行了适当的设定。
危险●请务必在装上外壳后再接通电源。
接通电源前请将开关置于OFF位置。
●变频器通电时，即使在停机状态也不要触摸变频器的端子，以免触电。
4．维护和检查危险●检查要在切断电源5分钟后进行，否则有触电的危险。
●检查和维护要由专业人员进行●变频器的端子在通电情况下切勿触摸，端子上有高电压，非常危险。
●进行检查、维护作业时请使用绝缘工具，并避免手上佩带手表、戒指等金属物。
5．其它危险●绝对禁止对变频器进行改造，以免发生伤亡事故。
目录1、安全注意事项-------------------------------------------------------------------------------1 2．目录------------------------------------------------------------------------------------------2 3．接线------------------------------------------------------------------------------------------4 3—1 变频器接线图---------------------------------------------------------------------4 3—2 控制器接线--------------------------------------------------------------------------5 4．操作-------------------------------------------------------------------------------------------6 4—1 各按键功能及指示-----------------------------------------------------------------6 4—2 基本操作-----------------------------------------------------------------------------7 4—3 系统参数-----------------------------------------------------------------------------7 5．其它参数------------------------------------------------------------------------------------10 5—1 相关技术参数-----------------------------------------------------------------------10 5—2 电气参数-----------------------------------------------------------------------------10 6．调试说明------------------------------------------------------------------------------------11 6-1两个关键词的解释---------------------------------------------------------------------11 6-2门机控制器调试的具体步骤---------------------------------------------------------11 7．故障处理-------------------------------------------------------------------------------------13 8、其它---------------------------------------------------------------------------------------------138—1 废物处理------------------------------------------------------------------------------13 8—2 咨询修理------------------------------------------------------------------------------13 9、附页---------------------------------------------------------------------------------------------14 附页1：门机安装注意事项-----------------------------------------------------------------14 附页2：双折门机直梁安装示意图--------------------------------------------------------15 附页3；轿顶安装示意图--------------------------------------------------------------------161、前言 1- 1●标牌内容TYPE ：ACVFSOURCE ：1φ200-240V 50/60HzOUTPUT ：0.5KV A 1.5 SER.NO.：03AA-0888额定输出电流2、外观和各部分的名称额定输型生产号（例如3、接线3-1 控制器接线插座号端子及标识功能插座号端子及标识功能P11 L 电源相线P44 开门到位2 PE 接地 5 公用3 N 电源中性线 6 关门到位P21 U电机端子7 公用2 V 8 位置3 W 9 公用4 PE 接地P61 AP31 开门指令 3 5V2 公用 5 B3 关门指令 6 PE 接地P510 外接开门到位（到位通）9 OV11注：P3开关门指令输入，要求是开关量无源输入。
[宝典]星玛MMR电梯初学者培训资料MMR控制柜星玛电梯培训资料图片制动电阻MMR控制柜抱闸辅助开关抱闸开关接线盒编码器WTCT-59计数器 11PCB SEMR-100PCB SMCB-30 00CIPCBSIFL-100 PCB接触器 36V开关相序风扇三相交流整流模块IPM电容互感器滤波器变压器电抗器CN21插头VHDSL-3下换速MHDSL-4下换速功能指示灯 PSK-锁梯CN5插头 FIRE2-消防ESTOP-急停FRS-消防返回BKM-抱闸开关INS-慢车IUP-上行IDN-下行VHUSL-3上换速呼梯芯片DOOR-门系统拨码开关程序芯片DL-下限位HUSL-2上换速HDSL-2下换速MHUSL-4上换速USL-1上换速UL-上限位DSL-1下换速功能指示灯 DCL-关门到位编码器短接针 IDS-下平层IUS-上平层DOL-开门到位端子排1\2脚抱闸线圈。
3、4脚辅助触点秤重按钮30%FULL-满载功能指示灯OVERLOAD-超载 SAFETY-安全触板 PHOTO-光电ATT-司机IND-专用BBSW-层层停 DRST-门机开关 OPEN-开门输入 CLOSE-关门输入光幕轿门开关OOUT-开门到位输出COUT-关门到位输出SOUT-门位置信号输出OIN-开门指令输入CIN-关门指令输入DSIN-外接开门到位输入指示灯确认键编程键 /上、下键。
星玛电梯资料系统
1. 系统概要
1.1 概要
1) MRL 电梯
电源分散及变频控制电梯
2) 什么是分散控制系统?
系统分配和指派单独的计算机微处理机去独立完成其各自功能.每功能部分的
信号由该部分的微处理机独立完成.所有微处理机间通过网络以通信的方式相互连接.这样一来可以提高系统的可靠性,安全性及抗干扰性能.同时对增加功能时也非常方便.
2. 系统结构
2.1 si220 系统构成图
2.2 分散控制器的主要功能
2.3 主要规格
1)规格
2) 控制柜内功能区说明
* : 可选 PCB
3) 可应用的外部设备
4) 变频发动机应用表。
