参数介绍
速度增益: F180 对速度给定峰值的增益 出厂值1000
英
伦
经
典
百
年
荣
耀
32
参数介绍
井道中减速开关的级数: F182 井道中安装有几道强迫减速开关. 该参数设置不当会导致井道学习失败.
英
伦
经
典
百
年
荣
耀
33
参数介绍
井道学习速度: F183 井道自学习速度.出厂值为0.8m/s。
英
伦
经
典
百
年
荣
耀
38
参数介绍
编码器参数: F226 编码器类型 0： 增量型，差分，SinCos. 1： CCW增量型UVW编码器 2：CW增量型UVW编码器 3: CCW的ABZ编码器 4: CW的ABZ编码器 8: Endat绝对值编码器
F227 编码器规格
F228 初始相位角
编码器每转脉冲数
英
伦
经
典
百
年
荣
耀
25
参数介绍
是否厅门锁高压检测 F153 1:有厅门锁高压检测,0:无厅门锁高压检测. 默认1.
英
伦
经
典
百
年
荣
耀
26
参数介绍
是否有门锁和安全继电器检测。 F156 0：有；1：无；3：仅检测门锁回路继电器,安全回路继电器不检测；4： 仅检测安全回路继电器,门锁回路继电器不检测. 设置为3
英
伦
经
典
百
年
荣
耀
3
参数介绍

电梯基础知识培训资料一、电梯的基本构造1. 电梯的组成部分电梯主要由以下几个部分组成：轿厢、对重、导轨、驱动系统、控制系统等。

- 轿厢：用于承载乘客或货物的部分，通常由钢板焊接或者冲压而成，其尺寸和承载能力根据不同的需求而定。

- 对重：用于平衡轿厢的自重，一般安装在导轨上，并通过钢丝绳与轿厢相连，起到平衡作用。

- 导轨：用于引导轿厢的升降运动，通常分为直线导轨和曲线导轨两种，能够确保轿厢稳定地运行。

- 驱动系统：用于推动轿厢的运行，通常包括电动机、减速器、钢丝绳等组成。

- 控制系统：包括电气控制系统和操作系统，用于控制电梯的运行、开关门等功能。

2. 电梯的工作原理电梯的基本工作原理是通过电动机驱动轿厢上升或下降，在运行过程中，对重与轿厢的重力平衡，保证轿厢的稳定运行。

控制系统根据楼层按钮的指令，控制电梯的运行。

当电梯到达指定楼层时，控制系统会让电梯停在该楼层，并打开门。

当所有的乘客进出完成后，控制系统会在一定时间后自动关闭电梯门并继续运行。

二、电梯的安全知识1. 电梯的安全操作规程- 乘坐电梯时，应按楼层按钮，不得在电梯内乱动或大声喧哗，以免影响其他乘客和电梯的正常运行。

- 当电梯出现异常或故障时，乘客应保持镇定，按下电梯内的紧急报警按钮，并等待救援人员的到来。

- 在地震、火灾等紧急情况下，不要乘坐电梯，应采取适当的疏散方式离开建筑物。

2. 电梯的日常维护和安全检查- 定期进行电梯维护保养，检查电梯的各个部件是否正常运行，保证电梯的安全性能和舒适性。

- 定期进行安全检查，包括检查电梯轿厢、对重、钢丝绳、导轨、控制系统等部件是否有异常，及时进行修理或更换。

三、电梯的故障处理1. 电梯的常见故障- 电梯无法启动或停止：可能是由于电源故障、电动机故障或控制系统故障引起的，需要检查相关部件并进行修理。

- 电梯无法平稳运行：可能是由于导轨、对重、钢丝绳等部件损坏或老化所致，需要进行检查和更换。

- 电梯门无法正常开合：可能是由于门轨偏移、门闩故障或控制系统故障引起的，需要进行维修或更换相关部件。

PPM0 Display Change 楼层表示文字的变更地点 PPM1 Arrival Gong 响到站钟的地点 PPM2 Short run Point 1个楼层运行减速距离 PPM3 Long run Point 2个楼层运行减速距离 PPM4 Three run Point 3个楼层运行减速距离 PPM5 Four run Point 4个楼层运行减速距离 PPM6 Five run Point 5个楼层运行减速距离 PPM7 Running Open Pnt 提前开门有效范围 4、GPM：
4、Date Uploading 将主板参数复制到OPP-2000。 右图所示：
1.Uploading 上传参数 2.Deiete 删除数据 为了避免操作失误出现问题，上传 数据前最好删除所有数据。
5、Date Downloading 将OPP-2000上的数据下载到主板。
1.Downloading 下载参数 2.Deiete 删除数据
五、VIEW:电梯状态监测
由主菜单选择VIEW按ENT键进入
1、Car / Hall Call： 表示轿厢及大厅呼叫登录状态.. 是大厅上/下呼叫登录状态, • 是轿厢登录状态。 Connection IND：（部分系统有次菜单） 表示正在与Hall Indicator通讯的楼层。 黑色表示该楼层通讯正常，白色表示通讯有故障。
好动作位置，并拆开抱闸接线盒用万用表通断档测试。
两边调试好过后检修试运行几次，无问题恢复正常。
注意：进行调试操作时，应当断电或者拍下控制柜
急停开关确保安全。
二、控制柜
二、控制柜（内）
三、轿顶板
电梯称重学习： 1、调节轿底称重开关电压 使J1的3、4脚分别对1脚电 压为4.5左右 2、清空轿厢轿顶物品， 人站在厅门外按0%按 钮4秒钟、其指示灯闪 烁两秒后松开。 3、轿厢均匀放置额定 载重100%砝码，于厅 门外按100%按钮4秒， 其指示灯闪烁2秒后松 开。指示灯不闪则需 调节称重开关电压。

参照这些说明,当不正常情况发生时,门机板能够判断出故障类型并通过
(LD2)开门信号指示灯和(LD3)关门信号指示灯的显示来表达门机板处于
何种故障状态.
(参照表.12).
表.11)当不正常操作发生时,门机板上LED显示状态
表.12)发生故障时门PCB的LED状态
1.6门机工作异常时的检查点
1)当门机工作中产生噪音时
表.14)拨码开关的规格设置(SAV1)
表.15)拨码开关设置规格(MAV1, DAV1)
※这是ቤተ መጻሕፍቲ ባይዱ分门设置标准,使用側开门时,将规格拨抹开关的第4为参照表.15
设置
③当拨抹开关设置完毕后必须按复位开关(SW6)超过1秒以上时间
7)替换PCB时的警告
在替换门机PCB前尽管门机电源已经被关闭,由于存在电解电容
(注)要领:进行调节操作时确保厅轿门能够被门刀可靠开关.
表.9)关门时拨码开关设置
表.10)反转时拨码开关调整
2)开关门时间(工厂出厂时设定) SAVI
1.5发光二极管&故障
※LED的状态可以显示门机板在安装完毕通电后处于不正常工作时的状态和原因,
参照以下说明.
1在门机板上对每个发光二极管的显示和工作状态均有说明(参照表11)
1检查安全触板动作状态.确认在门完全关闭前安全触板开关是否动作
在轿门关闭时检查轿顶接线箱内安全触拌线的电压是否发生变化,
(在轿顶慢车运行模式下手动按轿顶检修盒的上/下行按钮)
6)在关门和开门末端是否有撞击声产生
①首先检查开门宽度拨码开关设置是否正常(EW).如果不合适,重新设置(参照表.14).
②当正确的规格被设置,调整开关门的减速设置.
变化,开门时, LD2和关门时, LD3一定会按照控制柜的指令信号点亮

无障碍电梯的设计
无障碍电梯的设计旨在为残疾人、老年人和其他行动不便的人士提供便捷安全 的出行方式。无障碍电梯设计应符合相关的规范和标准，并考虑以下因素：电 梯轿厢的尺寸，入口和出口的坡道或坡面，电梯按钮的高度，以及安全操作功 能等。
无障碍电梯通常具备以下特点：较宽的轿厢尺寸，方便轮椅通行，配备紧急呼 叫按钮和语音提示系统，以及低矮的控制面板和按钮，方便轮椅使用者操作。 合理设计无障碍电梯，可以更好地满足所有用户的需求，创造更加包容和友好 的出行环境。
电梯的主要功能
垂直运输
电梯将人们从一个楼层运送到 另一个楼层，方便人们快速移 动。
舒适体验
电梯提供舒适的乘坐环境，减 轻人们上下楼的疲劳感。
安全保障
电梯具有安全设施，确保乘客 在乘坐过程中安全可靠。
提高效率
电梯提高了楼宇的交通效率， 方便人们快速抵达目的地。
电梯的基本原理
配重系统
配重与轿厢重量接近，平衡轿厢上升和下降时的重量，减少电机功率消耗，提高效率。
乘客服务
提供专业的乘客服务，并及时 解决乘客的问题和投诉。
设施管理
定期检查电梯安全系统和控制 面板，确保其正常运行。 Nhomakorabea培训记录
对电梯操作员进行安全操作培 训，并记录培训内容和时间。
电梯使用者的权益保护
安全保障
电梯使用者有权享有安全、舒 适的乘梯环境。
公平待遇
任何使用者都应受到平等的对 待，不受歧视。
快速进出
进出电梯时，请快速行动，不 要在电梯门口停留过久，避免 影响其他乘客。
注意安全
乘坐电梯时，请注意安全，不 要在电梯内奔跑、跳跃，不要 将物品放在电梯门口，避免造 成拥堵或意外。
适老化电梯的特征

※在螺帽与拉条导轨接触后拧紧螺帽半圈.(同第4项)
※如何调节导靴
a)拧紧紧固的螺杆并设定螺母和环的尺寸为10mm，导靴与6mm的”A”点轻微的接触.
b)如果没有达到10mm,轿厢由于轻微支撑的橡皮不能移动而发生振动. (参照图. 3)
c)如果”A”点没有达到6mm,不能获取常规的推力(32Kg) .如果尺寸太大,轿厢会产生强烈的震动并影响井道设备及轿厢设备.
①给电前检查点
※井道内插入电缆插头前执行
-关闭控制屏电源
-检查控制屏内电阻，断开情况及短接线，如表3
表3）给电前检查点
NO
检查点
检查内容
1
XHA CAP 1 - 2
R＝2±1Ω(检查DOC-100 PCB内脉冲
trans问题)
2
XHA CAP 3 - 4
R＝1㏀±200Ω(DC24V电源不足检查)
3
B/Dfloors
SVC floors
设定拨码开关(16进制)
备注
12
STOP
0D
11
STOP
0C
10
NON STOP
无按钮
9
STOP
0B
8
STOP
0A
7
STOP
9
6
STOP
8
5
NON STOP
无按钮
4
STOP
7
3
STOP
6
2
STOP
5
1
STOP
4
B1(地下1层)
STOP
3
B2(地下2层)
STOP
2
表3)功能和用途
④连接POSI的MIC连接器(LD)至机房和轿厢接线盒.

LOCK 工作开始，接触器闭合，抱闸 打开，曳引轮会往特定位置跳转停止 后，接着会低速向顺时针方向回转
如果参数不变，顺序不对或产 生其它数据，编码器损坏或编 码器接线不良
进 入 MODE 菜 单 选 择 LOCK进行LOCK操作.
LOCK 操作步骤
BRINGING SOLUTIONS TOGETHER
LOCK 操作步骤
BRINGING SOLUTIONS TOGETHER
把电源R.S.T接线（AC380V）
连接马达U-U，V-W，W-V
连接接地线
按图纸要求短接安全回路和门 回路（电气回路图6）
连接编码器并检查接触良好
把抱闸线圈，抱闸开关连接到 SEMR-100的J6上
LOCK 操作步骤
BRINGING SOLUTIONS TOGETHER
复鸣复唱,并右手左侧切断电源
填写记录并进行短接 确认短接位置状态
确认短接是否成功,确 工作结束后，在断电状态撤出所有短 接线并作记录，最后恢复电梯运行 认后可以开展工作
BRINGING SOLUTIONS TOGETHER
• 工具：万用表，螺丝刀，钢板尺，塞尺，短接线，OPP2000（3.1以上版本）
短接IUS（上平层），IDS（下 平层），即将CF01的1.2.10用 短接线连在一起
连 接 3.1 以 上 版 本 的 OPP-2000 并送电
修改OPT菜单下的Brake Watch 的参数（YES改NO）
重新投入电源
参照随机提供的参数表确认 所有参数的设定（做标记处）
将CPM44由70改为60 将CPM45由20改为6
LOCK成功后，将Brake Watch改回YES，CPM44 改回70，C动时，确认编码器固定状态。运行 正常时，LOCK操作结束

大连星玛MMR 故障码与说明 Error Code一、Error Code 形式形式 : 年度 – 日期 – 时间 – 错误代码 – 发生楼层 – 运行方向– 其他资料（其他资料还没使用）。

A :P : Y D Ti ot U sed D i r ect i on S t op Fl oor r r or N O ..↑: U p -: ↓: D ow n二、Error Code 表 1CODE 表示文字列 故障说明 1 Non Off Door SW - 门机开关不能 OFF 。

- 请检查门机是否共同的状态。

- 请检查轿门以及厅门开关。

- 开门输出(DPM3+DPM5)后，DCL 能Off ，而 Door SW(Hall 和Car) 不能Off.2 Non Off DCL - 关门限位开关不能OFF 。

- 请检查关门限位开关。

- 开门输出(DPM3+DPM5)后，Door SW(Hall 和Car)能Off ，而DCL 不能Off.3 No Open Door- 门机不能开。

- 请确认开门限位开关和关门限位开关都是否ON 的状态，在可变菜单开门限位开关，可以确认。

- 请检查门机。

- 开门输出(DPM3+DPM5)后，DCL 及Door SW(Hall 和Car)都不能Off.4 No Input DoorSW- 不能输入门机开关。

- 请检查门机以及门机开关。

- 关门输出(DPM3+DPM4)后，DCL能On，而Door SW(Hall 和Car)不能On.5 No Input DCL - 不能输入关门限位开关。

- 请检查关门限位开关。

- 关门输出(DPM3+DPM4)后，Door SW(Hall和Car)能On，而DCL不能On.6 No Close Door - 门机不能关。

- 请检查门机。

- 关门输出(DPM3+DPM4)后，DCL及Door SW(Hall和Car)都不能On.7 ULOn - UL动作了。

星码电梯DSS 、MMRACVF 门机变频调试参数1．确认与安装注 意● 受损的变频器和零部件不全的变频器，切勿安装。

● 请安装在金属等不易燃烧的材料上，以免发生火灾。

● 安装时请不要抓在外壳或两端接线端子上，当心掉下来压脚，有受伤的危险。

● 请确定已安装牢靠。

否那么，可能会掉下来砸伤人。

2．布线注 意● 请确认交流主回路电源的电压与变频器的额定电压是否一致。

切勿对变频器进展耐电压试验。

● 请勿将电源接到输出U 、V 、W 端子上。

安 全 注 意 事 项在安装和设备投入运行前，请仔细阅读安全说明和警告，防止对人员、设备造成伤害与损坏。

本说明书有关安全考前须知的等级分为“注意〞和“危险〞两级。

注意危险：错误使用会有危险，可能会致人重伤、残废甚至死亡以与重大财物损失。

：错误使用会有危险，可能会造成轻伤、中度伤害或财物损失。

危险●接线前，请确认输入电源是否处于OFF状态。

●只允许连接交流单相220V的输入电源，本设备必须接地〔NEC和其它应用标准〕。

●非专业电气工程人员，请勿进展接线作业。

3．操作和运行注意●因散热片温度会变得很高，所以，请不要触摸，以免被烫伤。

●请勿随意变更变频器的设定，本变频器在出厂时已经进展了适当的设定。

危险●请务必在装上外壳后再接通电源。

接通电源前请将开关置于OFF位置。

●变频器通电时，即使在停机状态也不要触摸变频器的端子，以免触电。

4．维护和检查危险●检查要在切断电源5分钟后进展，否那么有触电的危险。

●检查和维护要由专业人员进展●变频器的端子在通电情况下切勿触摸，端子上有高电压，非常危险。

●进展检查、维护作业时请使用绝缘工具，并防止手上佩带手表、戒指等金属物。

5．其它危险●绝对禁止对变频器进展改造，以免发生伤亡事故。

目录1、安全考前须知-------------------------------------------------------------------------------1 2．目录------------------------------------------------------------------------------------------2 3．接线------------------------------------------------------------------------------------------4 3—1 变频器接线图---------------------------------------------------------------------4 3—2 控制器接线--------------------------------------------------------------------------5 4．操作-------------------------------------------------------------------------------------------6 4—1 各按键功能与指示-----------------------------------------------------------------6 4—2 根本操作-----------------------------------------------------------------------------7 4—3 系统参数-----------------------------------------------------------------------------7 5．其它参数------------------------------------------------------------------------------------10 5—1 相关技术参数-----------------------------------------------------------------------10 5—2 电气参数-----------------------------------------------------------------------------10 6．调试说明------------------------------------------------------------------------------------11 6-1两个关键词的解释---------------------------------------------------------------------11 6-2门机控制器调试的具体步骤---------------------------------------------------------11 7．故障处理-------------------------------------------------------------------------------------13 8、其它---------------------------------------------------------------------------------------------138—1 废物处理------------------------------------------------------------------------------13 8—2 咨询修理------------------------------------------------------------------------------13 9、附页---------------------------------------------------------------------------------------------14 附页1：门机安装考前须知-----------------------------------------------------------------14 附页2：双折门机直梁安装示意图--------------------------------------------------------15 附页3；轿顶安装示意图--------------------------------------------------------------------16 1、前言1-1●标牌容TYPE ：ACVFSOURCE ：1φ200-240V 50/60Hz OUTPUT ：0.5KV A 1.5 SER.NO.：03AA-0888额定输出电流2、外观和各局部的名称3、接线3-1 控制器接线 插座号 端子与标识 功能 插座号端子与标识功能 P1 1L 电源相线 P44 开门到位 2 PE 接地5 公用 3 N 电源中性线6 关门到位 P21U电机端子7公用额定输入电流型号生产号〔例如0888，08892 V 8 位置3 W 9 公用4 PE 接地P6 1 AP3 1 开门指令 3 5V2 公用 5 B3 关门指令 6 PE 接地P5 10 外接开门到位〔到位通〕9 OV 11注：P3开关门指令输入，要开关量无源输入。

优势 7 ：永磁无齿曳引机绿色环保
• 无需曳引机润滑油
由于不需齿轮传动使用的润滑油，避免由于漏油产生的环境污染。同时节省维保换油停机时间。
• 抗电磁干扰
• 既能有效预防电磁干扰，保证电梯运行可靠；又可以有效过滤高次谐波，避免对建筑物电气设备产生电磁干扰，确保 其他用电设备的正常运行。 满足电磁兼容性（EMC)国际标准。
•未来电梯 提升未来

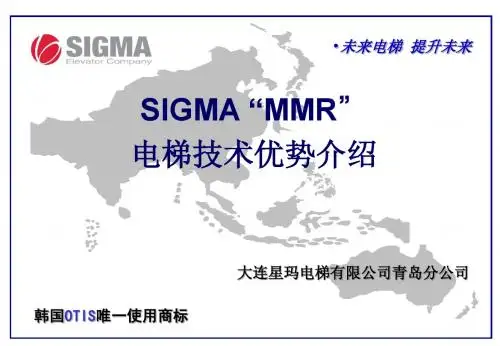

SIGMA “MMR” ” 电梯技术优势介绍
