数字电子技术触发器.

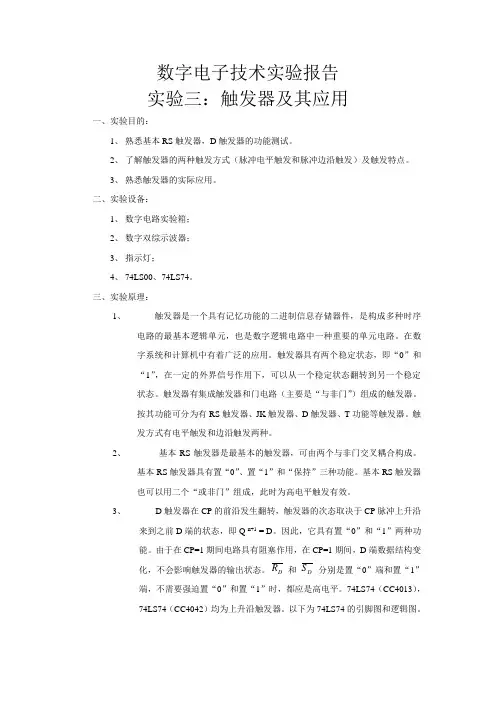

数字电子技术实验报告 实验三：触发器及其应用一、实验目的：1、 熟悉基本RS 触发器，D 触发器的功能测试。

2、 了解触发器的两种触发方式（脉冲电平触发和脉冲边沿触发）及触发特点。

3、 熟悉触发器的实际应用。

二、实验设备：1、 数字电路实验箱；2、 数字双综示波器；3、 指示灯；4、 74LS00、74LS74。

三、实验原理：1、触发器是一个具有记忆功能的二进制信息存储器件，是构成多种时序电路的最基本逻辑单元，也是数字逻辑电路中一种重要的单元电路。

在数字系统和计算机中有着广泛的应用。

触发器具有两个稳定状态，即“0”和“1”，在一定的外界信号作用下，可以从一个稳定状态翻转到另一个稳定状态。

触发器有集成触发器和门电路（主要是“与非门”）组成的触发器。

按其功能可分为有RS 触发器、JK 触发器、D 触发器、T 功能等触发器。

触发方式有电平触发和边沿触发两种。

2、基本RS 触发器是最基本的触发器，可由两个与非门交叉耦合构成。

基本RS 触发器具有置“0”、置“1”和“保持”三种功能。

基本RS 触发器也可以用二个“或非门”组成，此时为高电平触发有效。

3、 D 触发器在CP 的前沿发生翻转，触发器的次态取决于CP 脉冲上升沿来到之前D 端的状态，即Q n+1 = D 。

因此，它具有置“0”和“1”两种功能。

由于在CP=1期间电路具有阻塞作用，在CP=1期间，D 端数据结构变化，不会影响触发器的输出状态。

和 分别是置“0”端和置“1”端，不需要强迫置“0”和置“1”时，都应是高电平。

74LS74（CC4013），74LS74（CC4042）均为上升沿触发器。

以下为74LS74的引脚图和逻辑图。

D R D S四、实验原理图和实验结果：设计实验：1、一个水塔液位显示控制示意图，虚线表示水位。

传感器A、B被水浸沿时会有高电平输出。

框I是水泵控制电路。

逻辑函数L是水泵的控制信号，为1时水泵开启。

设计框I的逻辑电路，要求：水位低于A时，开启水泵L；水位高于B时，关闭水泵L。

数字电⼦技术实验五触发器及其应⽤（学⽣实验报告）实验三触发器及其应⽤1．实验⽬的(1) 掌握基本RS、JK、D和T触发器的逻辑功能(2) 掌握集成触发器的逻辑功能及使⽤⽅法(3) 熟悉触发器之间相互转换的⽅法2．实验设备与器件(1) ＋5V直流电源(2) 双踪⽰波器(3) 连续脉冲源(4) 单次脉冲源(5) 逻辑电平开关(6) 逻辑电平显⽰器(7) 74LS112（或CC4027）；74LS00（或CC4011）；74LS74（或CC4013）3．实验原理触发器具有 2 个稳定状态，⽤以表⽰逻辑状态“1”和“0”，在⼀定的外界信号作⽤下，可以从⼀个稳定状态翻转到另⼀个稳定状态，它是⼀个具有记忆功能的⼆进制信息存贮器件，是构成各种时序电路的最基本逻辑单元。

(1) 基本RS触发器图4-5-1为由两个与⾮门交叉耦合构成的基本RS触发器，它是⽆时钟控制低电平直接触发的触发器。

基本RS触发器具有置0 、置1 和保持三种功能。

通常称S为置“1”端，因为S＝0（R＝1）时触发器被置“1”；R为置“0”端，因为R＝0（S＝1）时触发器被置“0”，当S=R=1时状态保持；S＝R＝0时，触发器状态不定，应避免此种情况发⽣，表4-5-1为基本RS触发器的功能表。

基本RS触发器。

也可以⽤两个“或⾮门”组成，此时为⾼电平电平触发有效。

图4-5-1 基本RS触发器(2) JK触发器在输⼊信号为双端的情况下，JK触发器是功能完善、使⽤灵活和通⽤性较强的⼀种触发器。

本实验采⽤74LS112双JK触发器，是下降边沿触发的边沿触发器。

引脚功能及逻辑符号如图4-5-2所⽰。

JK触发器的状态⽅程为Q n+1＝J Q n＋K Q nJ和K是数据输⼊端，是触发器状态更新的依据，若J、K有两个或两个以上输⼊端时，组成“与”的关系。

Q与Q为两个互补输出端。

通常把 Q＝0、Q＝1的状态定为触发器0 状态；⽽把Q＝1，Q＝0定为 1 状态。

图4-5-2 74LS112双JK触发器引脚排列及逻辑符号下降沿触发JK触发器的功能如表4-5-2注：×— 任意态↓— ⾼到低电平跳变↑— 低到⾼电平跳变Q n （Q n ）— 现态 Q n+1（Q n+1）— 次态φ— 不定态JK 触发器常被⽤作缓冲存储器，移位寄存器和计数器。

数字电子技术基础触发器工作原理习题讲解触发器是数字电子电路中非常重要的组成部分，它能够在特定条件下存储和传输信号。

本文将介绍数字电子技术中常见的触发器类型及其工作原理，并通过一些习题讲解来更好地理解触发器的应用。

一、RS触发器RS触发器是最简单的触发器类型之一，它由两个互补的反馈电路组成。

下面是一个常见的RS触发器电路图：（这里用文字描述电路图，如何显示电路拓扑图呢？）说明：- S和R是两个输入端，用来改变触发器的状态。

- Q和Q'是两个输出端，代表触发器当前的状态。

- 反馈回路采用NAND门实现。

当S=0、R=0时，触发器保持不变。

当S=0、R=1时，Q=0、Q'=1。

当S=1、R=0时，Q=1、Q'=0。

当S=1、R=1时，触发器处于不稳定状态，Q和Q'的状态将不确定。

习题一：如果RS触发器的初始状态为Q=0、Q'=1，输入为S=1、R=0，请问触发器的最终状态是什么？答案：触发器的最终状态会保持不变，即Q=1、Q'=0。

习题二：如果RS触发器的初始状态为Q=0、Q'=1，输入为S=0、R=0，请问触发器的最终状态是什么？答案：触发器的最终状态会保持不变，即Q=0、Q'=1。

二、D触发器D触发器是一种特殊的RS触发器，它只有一个输入端D，代表数据输入。

下面是一个常见的D触发器电路图：（同样用文字描述电路图）说明：- D是输入端，用来改变触发器的状态。

- Q和Q'是两个输出端，代表触发器当前的状态。

- 反馈回路采用NAND门实现。

当D=0时，触发器保持不变。

当D=1时，Q=1、Q'=0。

习题三：如果D触发器的初始状态为Q=0、Q'=1，输入为D=1，请问触发器的最终状态是什么？答案：触发器的最终状态会改变，变为Q=1、Q'=0。

习题四：如果D触发器的初始状态为Q=0、Q'=1，输入为D=0，请问触发器的最终状态是什么？答案：触发器的最终状态会保持不变，即Q=0、Q'=1。
