莆田学院毕业设计《珀丽酒店》
设计者:唐华雄 指导老师:林晓东
180
11.2.2框架柱的斜截面受剪承载力
《混凝土结构设计规范GB 50010-2002》规定:
第11.4.4条 考虑地震作用组合的框架柱、框支柱的剪力设计值Vc应按下列
公式计算：
三级抗震等级 Vc=1.1(Mtc+Mbc)/Hn
Hn--柱的净高。
Mtc、Mbc--考虑地震作用组合，且经调整后的框架柱上、下端弯矩设计值；
Mtc与Mbc之和应分别按顺时针和逆时针方向进行计算，并取其较大值。Mtc、
Mbc的取值应符合本规范第11.4.2条和第11.4.3条的规定。

由柱正截面受弯承载力得Mtc、Mbc的取值, 剪力设计值Vc计算如下表:
框架柱剪力设计值的调整

层次 Mcb Mct Vc V组合 调整Vc 调幅Vc*1.1
剪跨比

1 87.24 31.88 18.85 -15.19 18.85 20.735 6.81
2 72.85 53.46 51.46 -42.28 51.46 56.606 2.65
3 63.64 66.91 53.19 -43.24 53.19 58.509 2.65
4 75.04 76.58 61.77 -50.14 61.77 67.947 2.65
5 91.32 92.84 84.41 -66.69 84.41 92.851 2.61
6 70.02 77.46 67.60 -53.68 67.6 74.36 2.61
7 69.04 79.59 68.12 -54.21 68.12 74.932 2.61
8 66.37 74.31 64.48 -51.42 64.48 70.928 2.61
9 82.42 100.09 83.65 -65.82 83.65 92.015 2.93
10 69.46 75.9 66.62 -52.59 66.62 73.282 2.93
11 61.74 76.47 63.35 -50.54 63.35 69.685 2.93
12 59.96 100.88 73.72 -58.41 73.72 81.092 2.93
注: 第11.4.7条 一、二、三级抗震等级的框架角柱，其弯矩、剪力设计值应
按本规范第11.4.2条至第11.4.4条经调整后的弯矩、剪力设计值乘以不小于
1.1的增大系数。

第11.4.8条 考虑地震作用组合的框架柱和框支柱的受剪截面应符合下列条
件：
剪跨比λ>2的框架柱
Vc≤1(0.2βcfcbh0)/γRE

由上表可知2
因此:2.0coccccREhbfV
第11.4.9条 考虑地震作用组合的框架柱和框支柱的斜截面抗震受剪承载力
应符合下列规定：
Vc≤1[1.05ftbh0/（λ+1）+fyvAsvh0/s+0.056N]/γRE
莆田学院毕业设计《珀丽酒店》
设计者:唐华雄 指导老师:林晓东
181
式中
λ--框架柱和框支柱的计算剪跨比，取λ=M/(Vh0)；此处，M宜取柱上、下端考
虑地震作用组合的弯矩设计值的较大值，V取与M对应的剪力设计值，h0为柱截
面有效高度；当框架结构中的框架柱的反弯点在柱层高范围内时，可取
λ=Hn/(2h0),此处，Hn为柱净高；当λ<1.0时，取λ=1.0；当λ>3.0时，取
λ=3.0；
N--考虑地震作用组合的框架柱和框支柱轴向压力设计值，当N>0.3fcA时，取
N=0.3fcA.

coyv
coctcRE
sv

hfNhbfVs

A
056.0105.1


层
次 ft 2.0coccccREhbfV  N 0.3fcA sAsv 配筋
1 1.71 0.00329 3 1550.76 1733.33 -1.012 构造配筋
2 1.71 0.00898 2.65 1384.11 1733.33 -0.840 构造配筋
3 1.71 0.00928 2.65 1258.70 1733.33 -0.825 构造配筋
4 1.71 0.01078 2.65 1123.57 1733.33 -0.750 构造配筋
5 1.57 0.02055 2.61 983.88 1252.50 -0.271 构造配筋
6 1.57 0.01646 2.61 853.48 1252.50 -0.433 构造配筋
7 1.57 0.01658 2.61 726.80 1252.50 -0.428 构造配筋
8 1.57 0.01570 2.61 600.18 1252.50 -0.463 构造配筋
9 1.43 0.02964 2.93 471.58 868.73 0.089 构造配筋
10 1.43 0.02361 2.93 345.10 868.73 -0.095 构造配筋
11 1.43 0.02245 2.93 225.26 868.73 -0.131 构造配筋
12 1.43 0.02613 2.93 105.89 868.73 -0.018 构造配筋

第11.4.16条 一、二、三级抗震等级的各类结构的框架柱和框支柱，其轴压
比N/(fcA)不宜大于表11.4.16规定的限值。
框架柱轴压比限值 表11.4.16

结构体系
抗震等级
一级 二级 三级
框架-剪力墙结构、筒体结构 0.75 0.85 0.95

层次 1 2 3 4 5 6
N/(fcA) 0.27 0.24 0.22 0.19 0.24 0.2
层次 7 8 9 10 11 12
N/(fcA) 0.17 0.14 0.16 0.12 0.08 0.04
由表可知满足要求.
莆田学院毕业设计《珀丽酒店》
设计者:唐华雄 指导老师:林晓东
182
第11.4.12条 框架柱和框支柱上、下两端箍筋应加密，加密区的箍筋最大间
距和箍筋最小直径应符合表11.4.12-2的规定；
柱端箍筋加密区的构造要求 表11.4.12-2

抗震等级 箍筋最大间距(mm) 箍筋最小直径(mm)

三级 纵向钢筋直径的8倍和150(柱根100)中的较小值 8
注：底层柱的柱根系指地下室的顶面或无地下室情况的基础顶面；柱根加密区长
度应取不小于该层柱净高的1/3；当有刚性地面时，除柱端箍筋加密区外尚应在
刚性地面上、下各500mm的高度范围内加密箍筋。

柱端加密区箍筋选用10@100,采用复合箍筋(4肢箍),其体积配箍率:
第11.4.17条 柱箍筋加密区箍筋的体积配筋率应符合下列规定：
1柱箍筋加密区箍筋的体积配筋率，应符合下列规定：
ρv≥λvfc/fyv
式中
ρv--柱箍筋加密区的体积配筋率，按本规范第7.8.3条的规定计算，计算中应
扣除重叠部分的箍筋体积；
fc--混凝土轴心抗压强度设计值；当强度等级低于C35时，按C35取值；
fyv--箍筋及拉筋抗拉强度设计值；
λv--最小配箍特征值，按表11.4.17采用。

柱箍筋加密区的箍筋最小配箍特征值λv 表11.4.17

抗震等级 箍筋型式
轴压比
≤0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 1.05

三级
普通箍、复合箍 0.06 0.07 0.09 0.11 0.13 0.15 0.17 0.20 0.2

由上所求轴压比皆小于0.3,因此06.0V
%41.0/%28.1100490)490490(45.782222111yvcvcorssVff
sA

lAnlAn


满足要求.
柱的非加密区采用4肢150@10，%85.0v，且间距s=150<15d=330mm，满
足要求。
经分析:各层柱箍筋配制同上.

合集下载

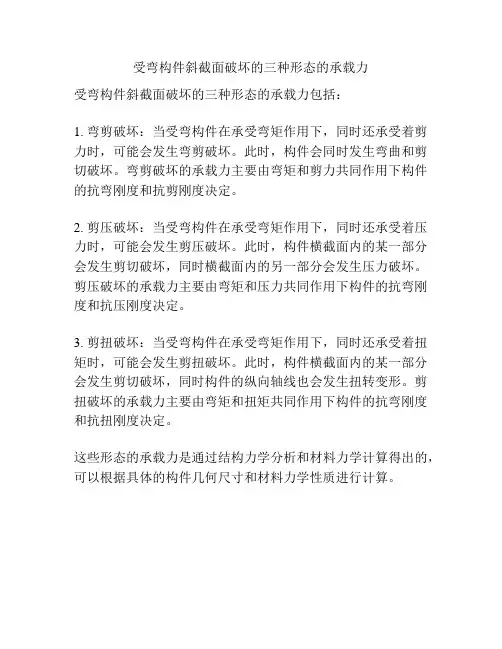

受弯构件斜截面破坏的三种形态的承载力
