grr的标准

GRR（Gauge Repeatability and Reproducibility）是测量系统的重复性和复现性的指标，它主要用于评估测量设备的稳定性和准确性。在评估GRR时，通常采用以下标准：

1. 重复性（Repeatability）：在相同归零条件下，同一人员、同一产品、同一位置、相同环境条件下，短时间内（如99%的信赖区间）取得的数据变异。重复性的目的在于了解设备的变异性。

2. 再现性（Reproducibility）：在不同的条件下，同一归零条件、相同位置、相同环境、不同人员测量同一产品时，取得的数据变异。再现性的目的在于了解在不同条件下测量结果的变异。

在实际应用中，GRR的判定标准通常与所测零件的公差相关。以下是一种常见的GRR判定方法：

1. 如果GRR大于所测零件公差的10%但小于20%，那么此系统是可以接受的。

2. 如果GRR大于所测零件公差的20%但小于30%，那么接受的依据是数据测量系统的重要程度和改善所花费的商业成本。 3. 如果GRR大于所测零件公差的30%，那么此测量系统不能接受，需要进行改善。

总之，GRR的标准主要取决于测量系统的重复性和复现性，以及与所测零件公差的关系。在实际应用中，根据测量结果的GRR值，可以评估测量系统的准确性和稳定性，从而为生产过程的改进提供依据。

合集下载

GRR分析

GRR分析

零件代号操作者特 性A上偏差+28下偏差-28过程总变差(6σ)C

12345678910均值A1557.6562.1562.5568.1568.5572.8578.6578.6580.2582.8A1571.18

2558.2562.5561.8568.6567.2573.5578.2579.5581.3582.6A2571.34

3556.2563.6561.8568.8568.9572.4577.4577.6580.5583.8A3571.1

均值(Average)557.3562.7562.0568.5568.2572.9578.1578.6580.7583.1571.207

极差(Range)2.01.50.70.71.71.11.21.91.11.21.31

12345678910均值B1557.2562.5562.8568.6566.2573.9578.2578.5581.6581.6B1571.11

2556.2563.6563.8568.8567.9572.4577.4578.1580.5582.8B2571.15

3557.6562.1562.5568.1566.5572.8578.6578.6580.2582.8B3570.98

均值(Average)557.0562.7563.0568.5566.9573.0578.1578.4580.8582.4571.08

极差(Range)1.41.51.30.71.71.51.20.51.41.21.24

12345678910均值C1558.2563.6563.8568.8568.9572.4577.4577.6580.5583.8C1571.5

2558.6562.1562.5568.1568.5572.8578.6578.6580.2582.8C2571.28

3558.2562.5561.8568.6568.2574.9578.2578.5581.6581.6C3571.41

GRR-教材

GRR-教材

零件号和名称：量具名称：特性：量具编号： 日 期：規范：量具型式： 操作人： 由数据表得：R_ =0.3363X_Diff =0.4447Rp = 3.511 重复性-设备变差 (EV)EV = R_ × K1% EV = 100 [ EV / TV ]=0.20= 100 [0.20/1.15]试验次数K1=17.35%20.886230.5908 再现性-评价人变差 (AV)AV = [(X_ Diff × K2 )2 - ( EV2 / nr )]% AV = 100 [ AV / TV ]=0.23= 100 [0.23/1.15]=20.06%(注：n =零件数；评价人数K2r =试验次数)20.707130.5231 重复性和再现性 ( R&R )R&R = ( EV2 + AV2 )% R&R = 100 [ R&R / TV ]=0.30= 100 [0.30/1.15]=26.52% 零件变差 ( PV )零件数K3PV = Rp × K320.7071% PV = 100 [ PV / TV ]=1.1030.5231= 100 [1.10/1.15]40.4467=96.42%50.4030 总变差( TV )60.374270.3534ndc=1.41[PV/GRR]TV = ( R&R )2 + ( PV )280.3375=1.41[1.10/0.30]=1.1590.3249=5.127≥5100.3146V 图表分析 / GRR 界於 10～30% and ndc≥5 [ 尚可 ]2006/10/26量具重复性和再现性报告

% 总变差（TV）测量设备分析

适用性评价 图表分析 / GRR < 10% and ndc≥5 [ 良好 ]

GRR_表格

GRR_表格

人员R&R报告非破坏性测试

请恰当填写以下参数并完成表格参数K1测试次数必须为 2 或 33OK

K2操作人数必须为 2 或

33OK

K3零件数数值必须在 2 和 10之间6OK

Out of UCLr A5

'01 PSW'!'01 PSW'!A6'01 PSW'!A21'01 PSW'!A54'01 PSW'!H54GAGE SYSTEM NEEDS IMPROVEMENT

零件号500-002808-0000零件名称xxx制造厂xxx

特性量具编号xxx 编制xxx

公差单位mm量具名称零件检具 电话号码xxx

总差异 (TV)0.35985856量具 ECLxxx 日期xxx

操作者PART结果

编号12345678910A11.00001.00001.00001.00000.00001.0000A121.00001.00001.00001.00001.00001.0000A231.00001.00001.00001.00001.00001.0000A3平均1.01.01.01.00.666671.0XA范围0.00.00.00.01.00.0RAB11.00001.00001.00001.00001.00001.0000B121.00001.00001.00001.00001.00001.0000B231.00001.00001.00001.00001.00001.0000B3平均1.01.01.01.01.01.0XB范围0.00.00.00.00.00.0RBC11.00001.00001.00001.00001.00001.0000C121.00001.00001.00001.00001.00001.0000C231.00001.00001.00001.00001.00001.0000C3平均1.01.01.01.01.01.0XC范围0.00.00.00.00.00.0RC零件平均1.01.01.01.00.888891.0xPART =零件范围RPART =

GRR

GRR

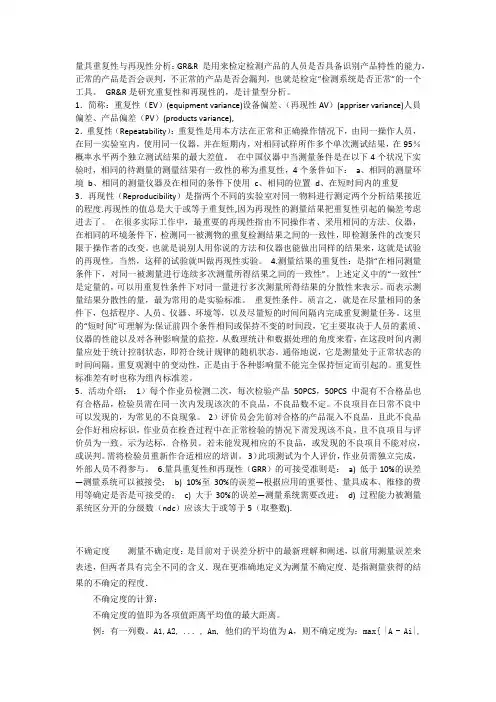

量具重复性与再现性分析：GR&R 是用来检定检测产品的人员是否具备识别产品特性的能力，正常的产品是否会误判，不正常的产品是否会漏判，也就是检定“检测系统是否正常”的一个工具。 GR&R是研究重复性和再现性的，是计量型分析。

1．简称：重复性（EV）(equipment variance)设备偏差、（再现性AV）(appriser variance)人員偏差、产品偏差（PV）(products variance),

2．重复性（Repeatability）：重复性是用本方法在正常和正确操作情况下，由同一操作人员，在同一实验室内，使用同一仪器，并在短期内，对相同试样所作多个单次测试结果，在95％概率水平两个独立测试结果的最大差值。 在中国仪器中当测量条件是在以下4个状况下实验时，相同的待测量的测量结果有一致性的称为重复性，4个条件如下： a、相同的测量环境 b、相同的测量仪器及在相同的条件下使用 c、相同的位置 d、在短时间内的重复

3．再现性（Reproducibility）是指两个不同的实验室对同一物料进行测定两个分析结果接近的程度.再现性的值总是大于或等于重复性,因为再现性的测量结果把重复性引起的偏差考虑进去了。 在很多实际工作中，最重要的再现性指由不同操作者、采用相同的方法、仪器，在相同的环境条件下，检测同一被测物的重复检测结果之间的一致性，即检测条件的改变只限于操作者的改变。也就是说别人用你说的方法和仪器也能做出同样的结果来，这就是试验的再现性。当然，这样的试验就叫做再现性实验。 4.测量结果的重复性：是指“在相同测量条件下，对同一被测量进行连续多次测量所得结果之间的一致性”。上述定义中的“一致性”是定量的，可以用重复性条件下对同一量进行多次测量所得结果的分散性来表示。而表示测量结果分散性的量，最为常用的是实验标准。 重复性条件。质言之，就是在尽量相同的条件下，包括程序、人员、仪器、环境等，以及尽量短的时间间隔内完成重复测量任务。这里的“短时间”可理解为:保证前四个条件相同或保持不变的时间段，它主要取决于人员的素质、仪器的性能以及对各种影响量的监控。从数理统计和数据处理的角度来看，在这段时间内测量应处于统计控制状态，即符合统计规律的随机状态。通俗地说，它是测量处于正常状态的时间间隔。重复观测中的变动性，正是由于各种影响量不能完全保持恒定而引起的。重复性标准差有时也称为组内标准差。
