电子报/2013年/7月/14日/第015版
音响技术
6P3P电子管功放制作心得
江苏陈洪伟
胆机是音响放大器中古老而又经久不衰的长青树,其显著的优点是声音甜美柔和自然,尤其动态范围之大,线性之好,绝非其他放大器所能轻易替代。对于刚刚接触电子管放大器的爱好者来说,选择简洁、优秀的单端甲类电路为首选。单端甲类电子管功放具有音色圆润、甜美,制作成功率高的特点。本文介绍的线路采用524P整流,6N1前级输入,6P3P功率放大,采用标准接法。6P3P为入门级产品,品质相当出众,低廉的价格使制作成本较低。只要设计合理,精心制作,也能将6P3P玩到发烧境界。更重要的是,本线路让那些刚刚喜欢上电子管功放的初级发烧友,通过尝试逐步熟悉电子管功放的制作。
一、电路原理

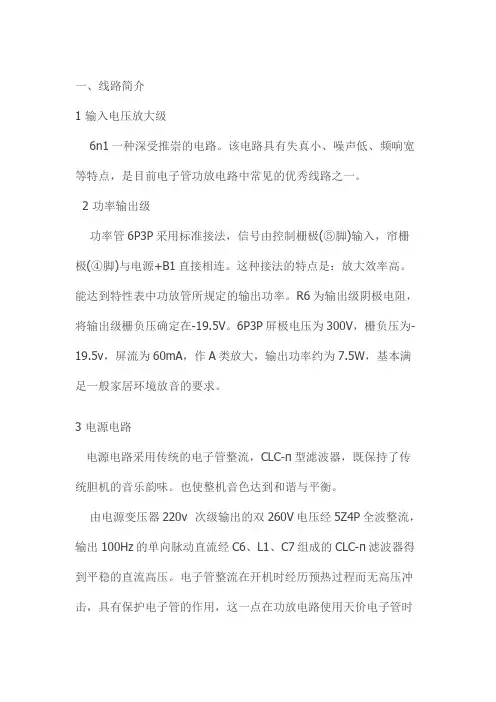

如图1所示。该电路具有失真小、噪声低、频响宽等特点,是目前电子管功放电路中常见的优秀线路之一。功率管6P3P采用标准接法,信号由控制栅极(⑤脚)输入,帘栅极(④脚)与电源相连。这种接法的特点是放大效率高。6P3P栅-负压19V,屏极电压300V,屏级电流60mA。输出功率约7.5W,能够满足一般家居环境放音要求。
电源电路采用传统的电子管整流,CLC型滤波器,使整机音色达到和谐与平衡。电子管整流在开机时的预热过程具有保护功率电子管的作用,这一点在使用天价电子管时显得尤为重要。CLC型滤波方式滤波效果好,电源内阻低,对降低噪音,提高整机动态有极大的益处。
输出变压器是电子管功放电路的重要部件,如果自制条件不具备,可以构买成品。本机所用输出变压器铁芯为32mmx65mm,初极3300圈,分两层。线径为Φ0.82mm;次级共172圈,分三层,所用线径为Φ0.82mm。硅钢片空气隙0.08mm,工作电流70mA、功率10W。
二、装配
本机线路简洁,所用元件较少,可采用搭棚焊接,制作调试简单,成功率高。制作时可以三焊接电源与灯丝供电部分,电源正常之后再焊接放大电路,要注意的是,电源空载时,电压稍高,电容耐压一定要满足要求。
三、检测与调试
首先检查电路焊接有无质量问题,有无虚焊,漏焊,短路,断路,焊渣线头是否清理干净。
通电前测直流高压电源对地(高压电路两端)电阻,数值应接近或等于泄放电阻的阻值。测量交流进电电路与地之间的阻值,数值应该无穷大。测量输出有无开路(阻值无穷大)或短路(阻值约为零),正常数值应接近负载的直流电阻。测量电压放大级、推动级电源对地电阻,数值应大于泄放电阻。
通电测量:不插功放管通电测量功放管阳极直流电压值,空载数值应是交流电压有效直的1.2~1.4倍。测量次高压电压,空载直流电压应接近或等于阳极电压。测量功放管栅极偏压,数值应接近预定电压值。同时应将每只功放管的栅极负压调至最大值(负)。测量电压放大级、推动级电压值,每级阳极电压应接近或等于设置的工作电压值。
调整功放管静态电流插上功效管接好音箱,断开环路负反馈电路。开机,将直流电压表红表笔接阴极,黑表笔插在机箱的螺丝孔内,调整固定栅偏压可调电阻,边调边观察电压读数。这个过程中一定要细心,动作要慢,每次调整电位器的幅度一定要小。用电压读数除以阴极电阻值,即是管子的静态电流。
四、注意事项
1.调试电子管放大器时不得使用假负载,应接上音箱。因为使用假负载时,正反馈啸叫得不到及时发现,在很短的时间内会引起功放管阳极电流急剧增大,导致输出变压器初级绕组过流而烧毁,同时功放管也因超过最大阳极耗散功率导致阳极发红。开机时手不要离开电源开关,防止突然发生的异常情况,导致不必要的人为损失。
2由于电子管的阴极加热后才能发射电子,阳极才会有阳流产生。所以,在预热状态至正常工作状态有几秒的过渡时间,在这个时间内用眼睛看、耳朵听的办法观察被调试胆机的变化,一旦发现异常现象,要立即关闭电源,排除故障。
3.输出变压器初级与功放管阳极不得开路,否则会使帘栅极电流增大导致帘栅极发红烧坏电子管。输出变压器次级不得与音箱开路,否则会因反射到初级的电阻变大,在电子管阳极电流发生变化时,产生极高的感应电压击穿绝缘层烧毁输出变压器。输出变压器次级不得长时间短路,否则会因为负载过重引起功放管阳极过流发红烧毁功放管。
4固定栅偏压电路不得开路、短路或有其它异常状况,否则会因功放管无栅极偏压或出现正电压在很短时间内阳极发红烧毁,自给栅偏压电路功放管阴极旁路电容的耐压值一定要大、可靠性高。否则一旦击穿短路使栅阴极同电位引起阳流增大烧毁功放管。

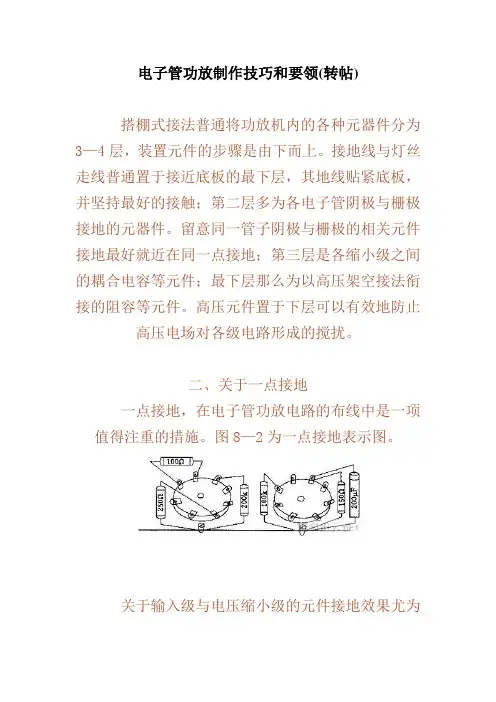

5在进行线路的焊接时应采用一点接地,如下图所示。
七、制作过程图片
八、总结
总之,要想制作理想的电子管放大器,需要制作者深入了解胆机的原理,反复调整每级工作点及级问增益,更换不同的放大管进行搭配,更需要经过多次比较试听以求得最理想的性能指标、最佳的声响效果。
