一、线路简介
1 输入电压放大级
6n1一种深受推崇的电路。该电路具有失真小、噪声低、频响宽等特点，是目前电子管功放电路中常见的优秀线路之一。
2 功率输出级
功率管6P3P采用标准接法，信号由控制栅极(⑤脚)输入，帘栅极(④脚)与电源+B1直接相连。这种接法的特点是：放大效率高。能达到特性表中功放管所规定的输出功率。R6为输出级阴极电阻，将输出级栅负压确定在-19.5V。6P3P屏极电压为300V，栅负压为-19.5v，屏流为60mA，作A类放大，输出功率约为7.5W，基本满足一般家居环境放音的要求。
3 电源电路
电源电路采用传统的电子管整流，CLC-π型滤波器，既保持了传统胆机的音乐韵味。也使整机音色达到和谐与平衡。
由电源变压器220v 次级输出的双260V电压经5Z4P全波整流，输出100Hz的单向脉动直流经C6、L1、C7组成的CLC-π滤波器得到平稳的直流高压。电子管整流在开机时经历预热过程而无高压冲击，具有保护电子管的作用，这一点在功放电路使用天价电子管时
显得尤为重要。CLC-π型滤波方式滤波效果好，电源内阻低，对降低噪音，提高整机动态有极大的益处。220k的作用是保护C6。220k为高阻值的高压泄放电阻。防止开机高压的峰值脉冲电压对功率管和输出变压器的冲击。
二、输出变压器的制作
输出变压器是电子管功放电路的重要部件，如果自制条件不具备，可以构买成品。本机所用输出变压器的具体参数见图2。铁芯为66×33 z11 0.35硅钢片，初极共3300圈，分两层。线径为
0.18mm；次级共172圈，分三层，所用线径为0.82mm。EI硅钢片所留空气隙为0.08mm、最大工作电流70mA、功率为8.5W。三、制作与调试
本机线路简洁，所用元件较少，可采用搭棚焊接，制作调试简单，成功率高。

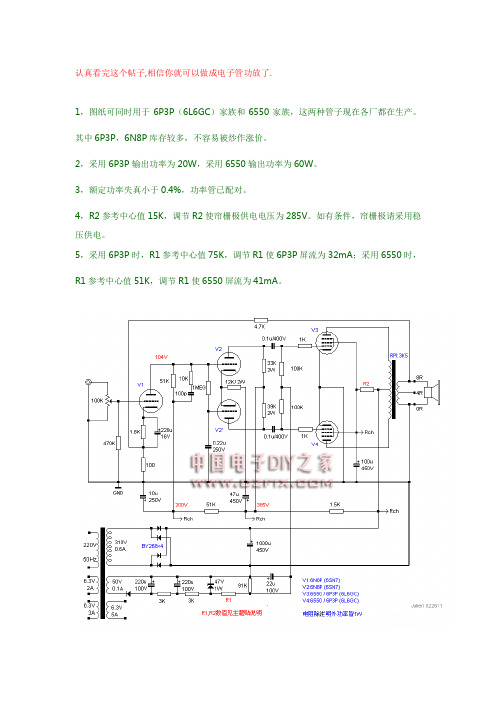

制作时可以先焊接电源与灯丝供电部分，电源正常之后再焊接放大电路，要注意的是，电源空载时，电压稍高，电容耐压一定要满足图1的要求。该图所标注的几个测试点电压是本人制作时的实测电压，可作为制作时的参考，在电网电压变动不大时，应接近上述测试值，这样成功就不在话下。
1K可改变整机工作状态，制作过程中要引起注意，尤其是47k 不能太大. 本机实测输出功率为7.5W左右，音质清纯圆润，对扬声器有良好的控制力，且胆昧浓郁，音乐感十足。
电源采用武钢片子按照130瓦设计，次级双3.15V、6.3V、5V、双260V。输出变压器采用0.35的片子22*32,初级3.5K欧2860圈，次级8欧128圈，采用3夹2绕法，壳子采用全新0.85毫米不锈钢数控冲压折弯，长29厘米，宽17厘米，高5厘米，底部折2公分，侧边折1公分方便上木边，所有变压器固定孔、过线孔、电源孔、信号输入孔等都已经打好，套件带侧板
装箱清单全套元件
电源线自备 (就是电脑上的电源线) 因关系到安全问题请自己准备了，成品套件中不提供了
6n1+6p3p元件清单
电源变压器260v*2 6.3v 5v 3.15v*2
输出变压器3.5k: 4 8 *2
阻流圈5H*1
机箱*1
机箱脚*4
信号输入插座*2
输出插座*6
电源插座*1
开关*1
电位器100K*1
电位器旋钮*1
5z4p库存胆*1
6n1库存胆*1
6p3p库存胆*2
大八脚管座*3
小九脚管座*1
47uf/400v*1
330uf/450v*1
22uf/400v*1
470uf/50v*2
0.22uf/160*2
1k*2
47k*2
330*2
470k*2
22k*1
220k*1
双芯屏蔽线30cm
套管15cm
焊接线3m
3mm 4mm螺丝母各16个
电路图简单的装配顺序及其注意事项
1、上好各个输入输出插孔插座开关音量电位器电子管座。
2、固定电源和输出变压器、阻流电感、连接各个电子管的灯丝供电，注意尽量把线绞合好，连接电源开关给变压器通电、测量次级各组交流电压是否正常。
3、连接输出变压器次级到4位音箱输出座并连接左右声道音箱、接通电源听听底噪是否正常，如有噪音查看灯丝线的是否绞合好和走线位置，以此作为焊接后开机的比较。
4、用包扎带固定电解电容到变压器下边螺丝桩，并用热熔胶固定，连接变压器到5Z4P 的250V供电线，5Z4P的八角座的第8脚接450V/260UF小点的电容正极，通过小电感后到大点的450V/560UF滤波电容的正极，在此电容正负极之间焊接220K泄放电阻1只，把大小滤波电容的负极连接到一起。开机测试大滤波电解两端电压是否在260V到280V之间。
5、焊接信号输入线到电位器上端，输入座的信号负极跟4位音箱输出的中间两位接到2主滤波电解的负极。
6、焊接6N1各脚阻容元件，焊接6P3P各脚阻容元件。根据个人爱好随意焊接，尽量一点接地。
7、参照图纸仔细查看耐心检查是否有错焊漏焊的地方。
8、插上电子管，务必接好音箱，音量电位器关到最小的地方，把万用表接到6P3P的8脚，看看电压是否慢慢升到15V左右，音箱是否有轻微的底噪，参照图纸标注的各电压点测试一遍。
9、如果没有异常，那俺也恭喜你，已经做好了一台好听的6P3P小胆机了，接上CD或者电脑做音源，慢慢欣赏自己辛勤的成果流淌出的天籁之音吧。
6N1是双三极管，也就是在一个标准的九脚花生管泡内封装了两只参数一样的三极管，其定义为
1-第一个三极管的屏极 2-第一个三极管的栅极 3-第一个三极管的阴极 4-灯丝 5-灯丝 6-第二个三极管的屏极 7-第二个三极管的栅极 8-第二个三极管的阴极 9-隔离接地端
6P3P的脚位为
1脚为空脚 2脚为灯丝一端 3脚为阳极 4脚为帘棚极 5脚为控制棚极 6脚为空脚 7脚为灯丝的另一端 8脚为阴极
（PS,如果不晓得如何算起。可以借鉴集成脚位排列
（从灯丝往外数，分别为阴极，控制棚极，帘棚极，集束屏（与阴极相连）以及最后的阳极）
假设以上还无法让您确定的话，也可以首先给灯丝加压（反正只有6个脚，找灯丝2端不难了把？
然后，用万能表（建议数字表，）慢慢测量，随着远离阴极，内阻也会不断上升，最高为阳极（因为最远了），内阻最低为（控制）棚极，
