电子管放大器的调整与校声

电子管放大器交流声的消除方法
戴洪志
【期刊名称】《高保真音响》
【年(卷),期】2003(000)003
【摘要】@@ 一般电子管放大器都有一点很轻微的交流声,这种"哼"声的大小是有一定要求的,如果将音量电位器全开,耳朵靠近低音扬声器细听才可以辨别得出平稳的"哼"声,这是正常的,只不过是放大器的信噪比稍低,若开启电源后就有较大的"嗡"声或满屋子是"嗡"声,使人厌烦,就是失常的表现了.发烧级的电子管机由于选用的元件级数高,并且制造工艺精良,可以达到听不到交流声,背景非常宁静的水平,而一般自制的土炮电子管机,耳朵贴近扬声器才能听到一点交流声,已经很不错了.
【总页数】2页(P66-67)
【作者】戴洪志
【作者单位】无
【正文语种】中文
【中图分类】TN722
【相关文献】
1.如何消除交流继电器的交流声 [J], 周斌;郭荣敬
2.电子管放大器中的交流声和噪声的来源及其抑制方法 [J], 秦立成
3.电子管放大器交流声的消除方法 [J], 戴洪志
4.消除音响系统中的交流声和噪声 [J], 金韦
5.在工程中如何消除交流声 [J], 王汉杰
因版权原因，仅展示原文概要，查看原文内容请购买。

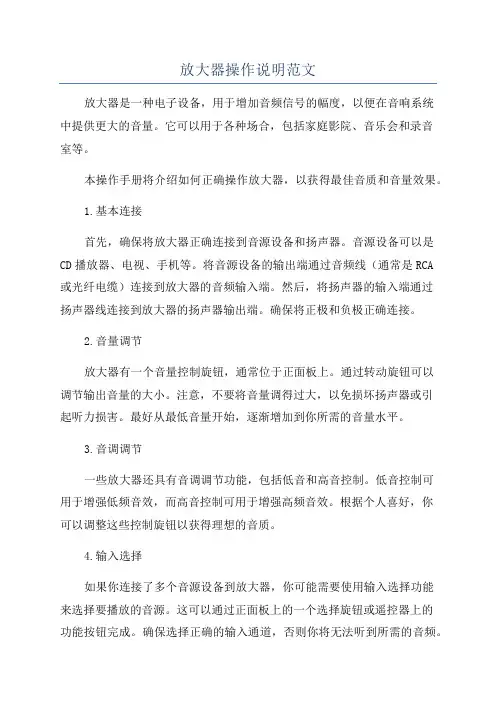

放大器操作说明范文放大器是一种电子设备，用于增加音频信号的幅度，以便在音响系统中提供更大的音量。

它可以用于各种场合，包括家庭影院、音乐会和录音室等。

本操作手册将介绍如何正确操作放大器，以获得最佳音质和音量效果。

1.基本连接首先，确保将放大器正确连接到音源设备和扬声器。

音源设备可以是CD播放器、电视、手机等。

将音源设备的输出端通过音频线（通常是RCA或光纤电缆）连接到放大器的音频输入端。

然后，将扬声器的输入端通过扬声器线连接到放大器的扬声器输出端。

确保将正极和负极正确连接。

2.音量调节放大器有一个音量控制旋钮，通常位于正面板上。

通过转动旋钮可以调节输出音量的大小。

注意，不要将音量调得过大，以免损坏扬声器或引起听力损害。

最好从最低音量开始，逐渐增加到你所需的音量水平。

3.音调调节一些放大器还具有音调调节功能，包括低音和高音控制。

低音控制可用于增强低频音效，而高音控制可用于增强高频音效。

根据个人喜好，你可以调整这些控制旋钮以获得理想的音质。

4.输入选择如果你连接了多个音源设备到放大器，你可能需要使用输入选择功能来选择要播放的音源。

这可以通过正面板上的一个选择旋钮或遥控器上的功能按钮完成。

确保选择正确的输入通道，否则你将无法听到所需的音频。

5.安全使用在操作放大器时，有几个安全事项需要牢记。

首先，确保放大器使用的电源电压与所在地区的电压相匹配。

使用错误的电压可能会导致设备损坏或危险。

其次，避免将液体溅入放大器内部。

这可能会导致短路或其他电路故障。

另外，定期清洁放大器，以防止尘埃堆积。

使用干净的软布轻轻擦拭外壳和控制面板。

最后，当不使用放大器时，最好将其断开电源，以节省能源并避免意外触电。

6.故障排除如果你在使用放大器时遇到问题，比如没有声音、杂音等，你可以尝试以下故障排除步骤。

首先，检查所有连接是否正确。

确保音源设备和扬声器正确连接，并且连接线没有损坏。

其次，确定音量控制旋钮是否正确调节。

如果音量太小，可能听不到声音，如果音量太大，可能导致扬声器损坏。

放大器使用方法及调节技巧放大器作为音响设备中的关键部件，承担着将声音信号放大并提供高质量音乐体验的重要任务。

本文将介绍放大器的使用方法及调节技巧，帮助读者更好地享受音乐。

一、连接和设置1. 连接音源：将音源设备（如CD播放器、手机等）通过音频线与放大器连接，确保连接稳固。

2. 连接扬声器：将扬声器通过扬声器线与放大器连接，注意连接极性，正负极需对应。

3. 设置音量控制：将放大器的音量调节到最小，避免在开机时产生噪音。

此外，确保平衡和音调控制处于中性位置。

二、调节技巧1. 音量控制：适当调节音量是关键。

开始时将音量调到适中水平，然后根据个人喜好进行微调。

避免将音量调得太高，以免损坏设备或造成听力损伤。

2. 平衡控制：通过平衡控制可以调节左右声道的平衡。

将平衡控制器调至中间位置，确保左右声道均衡。

3. 音调控制：音调控制器可调节高音和低音，使音乐更具个性。

通过微调音调控制器，可以根据不同风格的音乐来调节音质。

4. 功率控制：放大器通常有功率控制开关，可根据扬声器的功率要求进行选择。

过高的功率可能导致扬声器受损，过低的功率则可能导致音质不佳。

5. 输入选择：部分放大器具有多个音源输入选项，可根据需要进行切换。

选择合适的音源输入，确保音乐播放的连续性和兼容性。

6. 音场效果：一些高级放大器可能带有音场控制，可以调节声音的层次感和环绕效果。

根据个人喜好和音乐类型，适度调节音场效果，提升听觉享受。

三、注意事项1. 避免过热：长时间使用放大器可能导致过热，影响性能和使用寿命。

应确保放大器周围通风良好，不要堵塞散热孔。

2. 避免过载：过高音量可能导致放大器过载，损坏设备。

在使用时注意音量的合理设置，以免发生问题。

3. 高质量音源：使用高质量的音源文件或CD，可以更好地展示放大器的音质表现。

低质量音源可能会影响音质效果。

4. 定期清洁：定期清洁放大器外壳和控制面板，以保持良好的外观和操作性能。

使用柔软的干布进行清洁，避免使用化学清洁剂。

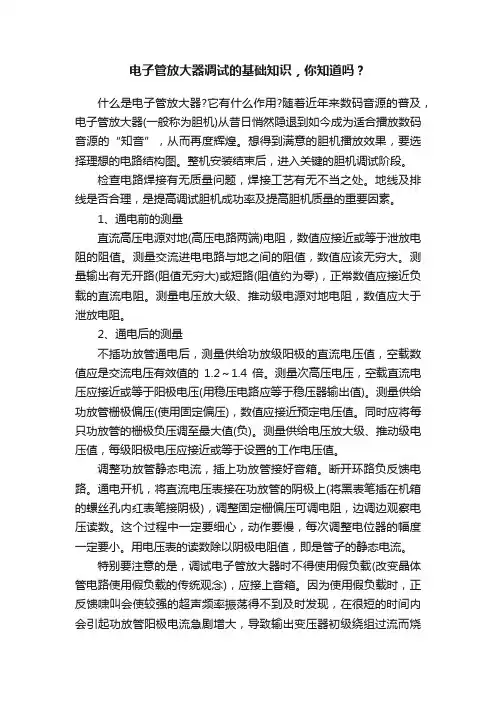

电子管放大器调试的基础知识，你知道吗？什么是电子管放大器?它有什么作用?随着近年来数码音源的普及，电子管放大器(一般称为胆机)从昔日悄然隐退到如今成为适合播放数码音源的“知音”，从而再度辉煌。

想得到满意的胆机播放效果，要选择理想的电路结构图。

整机安装结束后，进入关键的胆机调试阶段。

检查电路焊接有无质量问题，焊接工艺有无不当之处。

地线及排线是否合理，是提高调试胆机成功率及提高胆机质量的重要因素。

1、通电前的测量直流高压电源对地(高压电路两端)电阻，数值应接近或等于泄放电阻的阻值。

测量交流进电电路与地之间的阻值，数值应该无穷大。

测量输出有无开路(阻值无穷大)或短路(阻值约为零)，正常数值应接近负载的直流电阻。

测量电压放大级、推动级电源对地电阻，数值应大于泄放电阻。

2、通电后的测量不插功放管通电后，测量供给功放级阳极的直流电压值，空载数值应是交流电压有效值的1.2～1.4倍。

测量次高压电压，空载直流电压应接近或等于阳极电压(用稳压电路应等于稳压器输出值)。

测量供给功放管栅极偏压(使用固定偏压)，数值应接近预定电压值。

同时应将每只功放管的栅极负压调至最大值(负)。

测量供给电压放大级、推动级电压值，每级阳极电压应接近或等于设置的工作电压值。

调整功放管静态电流，插上功放管接好音箱。

断开环路负反馈电路。

通电开机，将直流电压表接在功放管的阴极上(将黑表笔插在机箱的螺丝孔内红表笔接阴极)，调整固定栅偏压可调电阻，边调边观察电压读数。

这个过程中一定要细心，动作要慢，每次调整电位器的幅度一定要小。

用电压表的读数除以阴极电阻值，即是管子的静态电流。

特别要注意的是，调试电子管放大器时不得使用假负载(改变晶体管电路使用假负载的传统观念)，应接上音箱。

因为使用假负载时，正反馈啸叫会使较强的超声频率振荡得不到及时发现，在很短的时间内会引起功放管阳极电流急剧增大，导致输出变压器初级绕组过流而烧毁，同时功放管也因超过最大阳极耗散功率导致阳极发红。

电子管功放(胆机)交流噪声的产生原因及消除方法探
讨
将报废的电子管收音机，改造成一台小胆机，是不错的主意。

将收音机的音频，或者用CD作信号源，蓬蓬声不绝于斯耳。

胆机出声易，出好声难。

虽然各个人对所谓“好声”的品味各异。

但有一个指标是必须要达到的。

那就是静。

当音乐渐止的时候，要想进入“此时无声胜有声”的境界，音箱应该静不可闻。

胆机的低频交流噪声，是一个或多个干扰源，对机器干扰的结果。

而干扰源就来自机器的本身，我有个朋友用一天做好了胆机。

却用了3个月除不了交流噪声。

如何能够一次不返工，让胆机拒绝噪声，希望本文能给你们一点启发。

 交流噪声有如下几种干扰源：
 1.变压器的磁场泄漏；
 2.滤波电容不良；
 3.灯丝对阴级的窜扰；
 4.前级输入信号的窜扰；
 5.负反馈的相位不对。

 如果你的机器一次做好后通电，发现有交流噪声，要想知道是那种干扰引起的，是很难查的。

你应该逐步发现，逐步消除。

 一、变压器磁场泄漏干扰的消除
 在做机架之前，先将你的火牛，默认在机架某个你喜欢的位置，或在左，右边，或在中间。

然后将你的火牛次级空悬，初级通电220V，再将你的一只输出小牛的初级空悬，次级连接喇叭，在较安静的环境下，如果二只变压器。

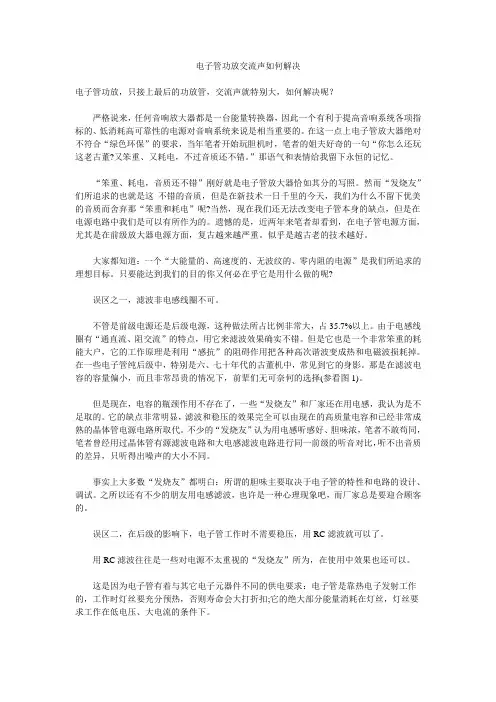

电子管功放交流声如何解决电子管功放，只接上最后的功放管，交流声就特别大，如何解决呢？严格说来，任何音响放大器都是一台能量转换器，因此一个有利于提高音响系统各项指标的、低消耗高可靠性的电源对音响系统来说是相当重要的。

在这一点上电子管放大器绝对不符合“绿色环保”的要求，当年笔者开始玩胆机时，笔者的姐夫好奇的一句“你怎么还玩这老古董?又笨重、又耗电，不过音质还不错。

”那语气和表情给我留下永恒的记忆。

“笨重、耗电，音质还不错”刚好就是电子管放大器恰如其分的写照。

然而“发烧友”们所追求的也就是这不错的音质，但是在新技术一日千里的今天，我们为什么不留下优美的音质而舍弃那“笨重和耗电”呢?当然，现在我们还无法改变电子管本身的缺点，但是在电源电路中我们是可以有所作为的。

遗憾的是，近两年来笔者却看到，在电子管电源方面，尤其是在前级放大器电源方面，复古越来越严重。

似乎是越古老的技术越好。

大家都知道：一个“大能量的、高速度的、无波纹的、零内阻的电源”是我们所追求的理想目标。

只要能达到我们的目的你又何必在乎它是用什么做的呢?误区之一，滤波非电感线圈不可。

不管是前级电源还是后级电源，这种做法所占比例非常大，占35.7%以上。

由于电感线圈有“通直流、阻交流”的特点，用它来滤波效果确实不错。

但是它也是一个非常笨重的耗能大户，它的工作原理是利用“感抗”的阻碍作用把各种高次谐波变成热和电磁波损耗掉。

在一些电子管纯后级中，特别是六、七十年代的古董机中，常见到它的身影。

那是在滤波电容的容量偏小，而且非常昂贵的情况下，前辈们无可奈何的选择(参看图1)。

但是现在，电容的瓶颈作用不存在了，一些“发烧友”和厂家还在用电感，我认为是不足取的。

它的缺点非常明显，滤波和稳压的效果完全可以由现在的高质量电容和已经非常成熟的晶体管电源电路所取代。

不少的“发烧友”认为用电感听感好、胆味浓，笔者不敢苟同，笔者曾经用过晶体管有源滤波电路和大电感滤波电路进行同一前级的听音对比，听不出音质的差异，只听得出噪声的大小不同。

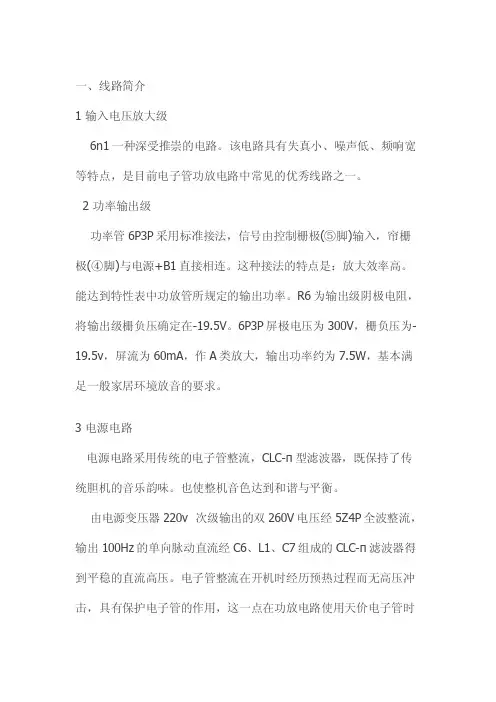

一、线路简介1 输入电压放大级6n1一种深受推崇的电路。

该电路具有失真小、噪声低、频响宽等特点，是目前电子管功放电路中常见的优秀线路之一。

2 功率输出级功率管6P3P采用标准接法，信号由控制栅极(⑤脚)输入，帘栅极(④脚)与电源+B1直接相连。

这种接法的特点是：放大效率高。

能达到特性表中功放管所规定的输出功率。

R6为输出级阴极电阻，将输出级栅负压确定在-19.5V。

6P3P屏极电压为300V，栅负压为-19.5v，屏流为60mA，作A类放大，输出功率约为7.5W，基本满足一般家居环境放音的要求。

3 电源电路电源电路采用传统的电子管整流，CLC-π型滤波器，既保持了传统胆机的音乐韵味。

也使整机音色达到和谐与平衡。

由电源变压器220v 次级输出的双260V电压经5Z4P全波整流，输出100Hz的单向脉动直流经C6、L1、C7组成的CLC-π滤波器得到平稳的直流高压。

电子管整流在开机时经历预热过程而无高压冲击，具有保护电子管的作用，这一点在功放电路使用天价电子管时显得尤为重要。

CLC-π型滤波方式滤波效果好，电源内阻低，对降低噪音，提高整机动态有极大的益处。

220k的作用是保护C6。

220k为高阻值的高压泄放电阻。

防止开机高压的峰值脉冲电压对功率管和输出变压器的冲击。

二、输出变压器的制作输出变压器是电子管功放电路的重要部件，如果自制条件不具备，可以构买成品。

本机所用输出变压器的具体参数见图2。

铁芯为66×33 z11 0.35硅钢片，初极共3300圈，分两层。

线径为0.18mm；次级共172圈，分三层，所用线径为0.82mm。

EI硅钢片所留空气隙为0.08mm、最大工作电流70mA、功率为8.5W。

三、制作与调试本机线路简洁，所用元件较少，可采用搭棚焊接，制作调试简单，成功率高。

制作时可以先焊接电源与灯丝供电部分，电源正常之后再焊接放大电路，要注意的是，电源空载时，电压稍高，电容耐压一定要满足图1的要求。

电子管放大器的调整与校声作者：实用影音技术戴洪志一部电子管放大器组装完成，试音正常，还只是完成了工作量的一部分，要想出好声，还有大量细致的工作要做，那就是调试和校声，因为只有经过仔细、合理的调整、校验，使放大器各级放大管均工作在最佳的工作点上，并且再经过校声，使放大器的音色圆润，音乐感丰富，动态凌厉、频响宽阔，才会乐声细致、清澈、悦耳动听。

校声工作需要多花精力，需要的时间较长，甚至几个月才能完成，因此要有毅力，有耐心。

下面就谈谈电子管放大器的调试和校声的方法。

发烧友焊机时，一般是根据手中现有的元件，再选择优秀线路或照名机的线路按图索骥，进行焊接，元件的规格、数值虽然与线路图上的要求相差不大，甚至有的元件档次还要高级一些，但元件的排、走线的长短、焊接的质量，或其他方面的差异，如B+电压的高低，电流的大小等，都会影响放音的效果，所以焊出胆机不一定开声就靓，需要经过精心的调试，使各放大器工作在量佳的工作状态，才能充分发挥每只胆管和线路的魅力，达到满意的放音效果。

胆机的调整和校声的内容包括：将噪音、交流声降低到可以接受的水平；调整电子管的屏压、屏流和栅负压，使电子管工作在较佳的工作点上；更换级间耦合电容的容量和品牌，更换B+滤波电容的容量和品牌，甚至更换机内小信号线、电阻、电子管的品牌等，使放音系统放出好声。

关于交流声的消除方法，过去已有较多文章介绍，本文不再重复。

如果音量电位器开大后有“咝、咝”声，说明电路有激的现象，是元件排列、走线不合理引起的交连感应。

可拨动某些导线或元件听有无反应，要逐根引线，逐个元件的查找，然后改换位置消除感应。

当音量由位器开度小时放音系统并无噪音，但扭到某一位置时突然有噪音，过了这个位置再开大，噪音反而消失，这是输入部分的元件排列不合理造成的。

消除的办法是输入部分的元件重新排列，改变走线。

三极管的工作点由屏压和栅负压决定。

屏压确定后可调整栅负压来调工作点。

五极管的屏压升高到一定程度后，帘栅压的变化会对工作点有较大的影响，因此可调整帘栅压和栅负压来选定工作点。

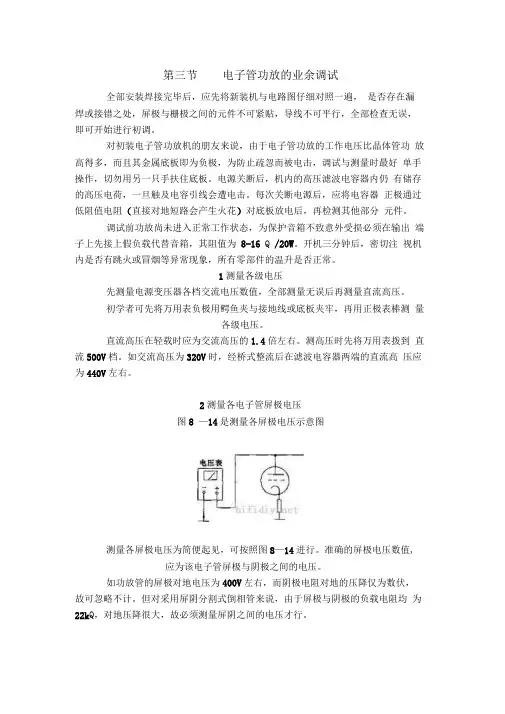

第三节电子管功放的业余调试全部安装焊接完毕后，应先将新装机与电路图仔细对照一遍，是否存在漏焊或接错之处，屏极与栅极之间的元件不可紧贴，导线不可平行，全部检查无误，即可开始进行初调。

对初装电子管功放机的朋友来说，由于电子管功放的工作电压比晶体管功放高得多，而且其金属底板即为负极，为防止疏忽而被电击，调试与测量时最好单手操作，切勿用另一只手扶住底板。

电源关断后，机内的高压滤波电容器内仍有储存的高压电荷，一旦触及电容引线会遭电击。

每次关断电源后，应将电容器正极通过低阻值电阻（直接对地短路会产生火花）对底板放电后，再检测其他部分元件。

调试前功放尚未进入正常工作状态，为保护音箱不致意外受损必须在输出端子上先接上假负载代替音箱，其阻值为8-16 Q /20W。

开机三分钟后，密切注视机内是否有跳火或冒烟等异常现象，所有零部件的温升是否正常。

1测量各级电压先测量电源变压器各档交流电压数值，全部测量无误后再测量直流高压。

初学者可先将万用表负极用鳄鱼夹与接地线或底板夹牢，再用正极表棒测量各级电压。

直流高压在轻载时应为交流高压的1.4倍左右。

测高压时先将万用表拨到直流500V档。

如交流高压为320V时，经桥式整流后在滤波电容器两端的直流高压应为440V左右。

2测量各电子管屏极电压图8 —14是测量各屏极电压示意图测量各屏极电压为简便起见，可按照图8—14进行。

准确的屏极电压数值,应为该电子管屏极与阴极之间的电压。

如功放管的屏极对地电压为400V左右，而阴极电阻对地的压降仅为数伏，故可忽略不计。

但对采用屏阴分割式倒相管来说，由于屏极与阴极的负载电阻均为22k Q，对地压降很大，故必须测量屏阴之间的电压才行。

3栅极负压的测量图8—15是功放管栅极负压测量示意图[21功放管的栅极负压是随着推动情号大小而变化的。

测量功放管自给栅负偏压时，必须在注入音频信号后测量。

准确的栅极负压值应为栅极与阴极之间的数值，由于功放管对地压降较小，往往可以忽略不计。

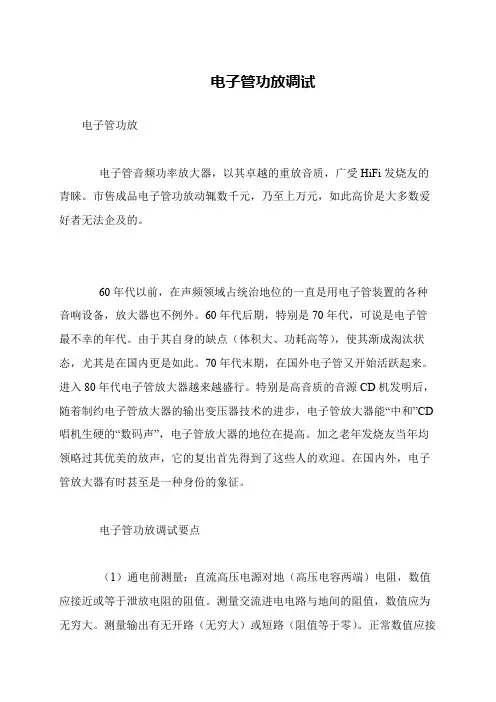

电子管功放调试
电子管功放
电子管音频功率放大器，以其卓越的重放音质，广受HiFi发烧友的青睐。

市售成品电子管功放动辄数千元，乃至上万元，如此高价是大多数爱好者无法企及的。

60年代以前，在声频领域占统治地位的一直是用电子管装置的各种音响设备，放大器也不例外。

60年代后期，特别是70年代，可说是电子管最不幸的年代。

由于其自身的缺点（体积大、功耗高等），使其渐成淘汰状态，尤其是在国内更是如此。

70年代末期，在国外电子管又开始活跃起来。

进入80年代电子管放大器越来越盛行。

特别是高音质的音源CD机发明后，随着制约电子管放大器的输出变压器技术的进步，电子管放大器能“中和”CD 唱机生硬的“数码声”，电子管放大器的地位在提高。

加之老年发烧友当年均领略过其优美的放声，它的复出首先得到了这些人的欢迎。

在国内外，电子管放大器有时甚至是一种身份的象征。

电子管功放调试要点
（1）通电前测量：直流高压电源对地（高压电容两端）电阻，数值应接近或等于泄放电阻的阻值。

测量交流进电电路与地间的阻值，数值应为无穷大。

测量输出有无开路（无穷大）或短路（阻值等于零）。

正常数值应接。

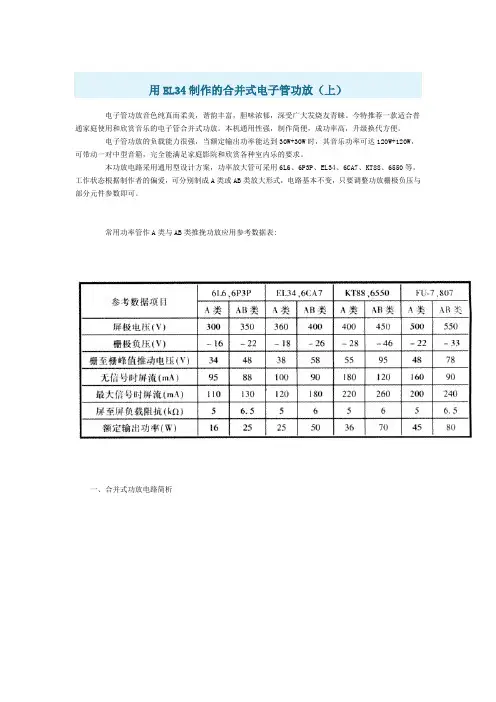

用EL34制作的合并式电子管功放（上）电子管功放音色纯真而柔美，谐韵丰富，胆味浓郁，深受广大发烧友青睐。

今特推荐一款适合普通家庭使用和欣赏音乐的电子管合并式功放。

本机通用性强，制作简便，成功率高，升级换代方便。

电子管功放的负载能力很强，当额定输出功率能达到30W+30W时，其音乐功率可达120W+120W，可带动一对中型音箱，完全能满足家庭影院和欣赏各种室内乐的要求。

本功放电路采用通用型设计方案，功率放大管可采用6L6、6P3P、EL34、6CA7、KT88、6550等，工作状态根据制作者的偏爱，可分别制成A类或AB类放大形式，电路基本不变，只要调整功放栅极负压与部分元件参数即可。

常用功率管作A类与AB类推挽功放应用参考数据表:一、合并式功放电路简析图1 电子管合并式功放电原理图图l为电子管合并式功放电原理图。

输入电压放大级采用目前最流行的SBPP电路，由双三极电子管6N11担任，该管屏流与跨导值大，屏极线性范围宽，输入动态范围大。

输入的音频信号由下管栅极输入，工作于共阴极方式；上管工作于共栅极方式，经放大后的音频信号由上管阴极输出。

本输入级的特点是：输入阻抗高，输出阻抗低，因此，本前级放大具有传输损耗小，抗干扰性能好，频率响应特性好，特别是高频特性极佳，高频瞬态响应特性好的优点。

倒相放大级采用长尾式倒相电路，将输入级的音频信号直接耦合至倒相级。

这样不但拓宽了频响；同时又减少了因极间耦合电容带来的相位失真。

本电路由双三极电子管6N1l或6N6来担任。

上管为激励管；下管为倒相管。

两管共用阴极电阻，并具有深度电流负反馈的作用，故稳定性能好，相移失真小，共模抑制能力强。

对上管来说是串联输入；对下管来说是并联输入。

当有音频信号输入时，利用两管阴极的互耦作用，使屏极与阴极电流均随之变化，由于两管屏极负载电阻的阻值相同，两管输出电压的幅值相等，而两管屏极的输出电压方向相反，从而完成了倒相放大工作。

值得注意的是：前级输入放大管与倒相级放大管的阴极电位均接近100V，所以在选用双三极电子管代用时不能忽视，因为一般的双三极电子管，其阴极与灯丝之间的耐压均不超过100V，超过此极限电压时，将会导致灯丝与阴极间的击穿。

1.增益控制旋钮（GAIN）增益控制旋钮,调整话放麦克风输入的音量。

顺时针旋转调大输入增益，逆时针旋转调小输入音量。

话放上设有可增加+20db 开关，增大了增益范围的选择。

您可以控制两个范围的音量，+20至+60db和+0至+40db。

当您在调整音量旋钮时，声卡上tube drive 4段LED显示灯会有相应的提示。

温馨提示：最合适的音量是4段led灯中的第二个灯warm 亮起时。

2.增益开关(GAIN+20db)打开+20db增益开关，可以增大音量控制旋钮的音量范围。

当开关未按下时，输入增益可控制范围为0-40db。

当您按下+20db 开关时，音量控制范围在20-60db。

此按键适用于大部分的麦克风。

3.低切开关（LOW CUT）低切开关，可将低于70HZ的响应信号切除。

可以阻止声音在放大之前将低频的杂音（如震动声，风声等等）切除。

当您在录音时，可以在不放大噪音的情况下，使用前置放大器，录音机，或者电脑放大信号以获得更大的增益。

4.电子管四段显示灯（TUBE DRIVE DISPLAY）调整输入信号的增益时的变化将会显示在4段LED显示灯上。

此LED灯校准了话放电路，给您提供声卡输出的准确显示。

（提示：这些led等是在输出音量控制前测试电平信号）5.门限控制旋钮（THRESHOLD）门限控制旋钮可以调节压缩机在哪个输入电平点开始产生作用。

逆时针旋钮调小门限（给一个电平信号增加更多的压缩）；顺时针旋转调大门限。

如何更好的去调节这个门限值，这个需要搭配输入增益旋钮去调节。

最简单的方法是，先把门限旋钮顺时针调到最大，再通过增益旋钮确定好合适的输入增益音量后，将门限旋钮逆时针调到黄色的led 压缩显示灯亮起（也就是0db）时，然后再调整输入增益旋钮（更高或更低）去调整您希望的压缩量。

通过“GAIN REDUCTION”4段LED显示灯，可以看到压缩量的大小。

6.斜率开关（SLOPE）当斜率开关在未按下的位置（compress）时，话放的压缩比率为2.3:1。

电子管放大器的自制与调试制作电子管放大器时应重点把握以下几个方面的问题。

一、供电系统供电系统的优劣直接影响到系统的稳定性和功放电路各项性能的良好发挥。

1. 电源变压器：在电子管放大器中，功放管（耗电大户）对电源变压器索取的是高电压与小电流，通常情况下其功率就取在功放满功率输出时的2 倍以上。

对电源变压器应重点加强屏蔽措施，因为高电压输出的电源变压器比低电压输出的电源变压器的辐射干扰能力大得多。

2. 整流、滤波电路：在电子管放大器电路中，一般做法是整个电路共用一组直流电源。

整流器的耐压和整流电流应选择得高一些，耐压一般应在电源电压的1 倍以上，通过电流应在整机满功率时输出电流的2 倍以上。

直流电源滤波应尽量选择π型、LC 型以及滤波性能优异的并联谐振型滤波器或设置电子稳压电路。

因为电子管功放中的主电压通常设计得较高（一般在200V 以上）,所以必须注意在整流、滤波后的直流电源与地间并联一只合适功率与阻值的电阻（泄放电阻）,以便在关机状态下对整流器进行调整、检修时及时泄放掉滤波电容内存储的电荷。

另外还应充分做好各级之间的电源隔离与退耦工作。

3. 灯丝电源：在电子管放大器中，灯丝的50Hz 干扰早已判为是造成整机信噪比过低的罪魁祸首，解决问题的途径有三：一是采用直流电压为灯丝供电；再者就是灯丝交流电压供电，但必须采用悬浮供电的方式。

做法是把变压器次级为灯丝供电绕组的中心抽头接地，在灯丝电压输出端子之间加入交流声平衡电路，即在两端子间跨接一只阻值合适的线绕电位器，将其中心滑动片接地，通过调整此交流声平衡电位器来达到降低或消除交流声的目的；三是将电子管灯丝任意一端接地，另一端接变压器灯丝绕组的一个端点（假设此端为A ,另一端为B接地） ,通过改变市电交流插头插入电源插座的方向和A、B 两点之间的交换，此时监听扬声器中50Hz 交流声的干扰会出现明显的变化。

当判定某种接法的交流声最小时，即可将此连接方式固定下来，并记住交流电源插头插入电源插座中的方向。

电子报/2007年/4月/1日/第022版音响发烧电子管差分放大功放的制作与调试江西刘中时笔者是焊机爱好者，从上世纪50年代组装矿石收音机开始，从未间断过。

1997年开始组装电子管功放，试装了好几种电路，总觉得音质不是很理想，经过不断挑选、改进和装试，总结出的线路图。

本人觉得按此图制作的电子管功放音色甜润，音质醇厚，底韵十足，零件经济，调试容易，极易成功，供焊机爱好者参考。

电路由“差分放大”+“电压推动”+“末级功率放大”组成。

整机为全对称放大电路，该机信噪比高，失真小，灵敏度和增益都比较高，力度感强，弹性好，功放末级未使用现在常用的三极管和超线性接法，而是传统式接法，为的是保持输出功率充沛，同时为负反馈调整留有足够的空间。

一、元件选择1.电阻除了标注了功率的以外，均选用2W的金属膜电阻。

栅漏电阻、屏极负载电阻、阴极电阻在选购时用数字三用表测量其阻值，要求每声道对称且误差尽可能小，最好相等。

本人使用的是“大红袍”电阻。

2.耦合电容器选择CBB型，耐压630V，每声道对称且两只电容器容量误差尽可能小。

3.电源变压器自制或购置。

本人是自制的，额定功率≥250W。

4.输出变压器自制或购置。

本人选用的是“无线电”杂志广告栏目里的永年县金声牌50W推挽输出牛。

输入阻抗6.5kΩ，输出阻抗4Ω-8Ω-16Ω，耐压1kV，价格经济，使用效果不俗。

二、安装为了制作方便，设计制作了印刷电路板，读者可仿制，也可采用搭棚焊接。

该印板可整块固定在底盘上，也可按虚线居中断开分开固定，以适合不同布局的安装需要。

除了印刷电路板上焊接的零件外，整流滤波部分的元器件可以靠近变压器固定后搭棚焊接。

接地线采用接地母线与机壳一点接地方式。

信号输入线使用外表有绝缘层的屏蔽线，屏蔽线一端接地，另一端空着并处理好，不得产生短路。

负反馈引线暂不焊接，留调试时再焊接。

三、调试1.将W2阻值调整至1／2处。

2.对照图纸，认真复查每个零件、接头是否有错焊、漏焊和虚焊的情况。

电子管的调整电子管功放(胆机)的线路比晶体管机简单，容易制作成功，并且有较好的音乐重播效果，特别是在感情表达方面更是专长，所以胆机复起以后很受发烧友的青睐。

胆机最重要的特点就是胆味，阁下所焊的胆机是否也具有温暖、醇厚、顺滑、甜美的胆味呢?如果没有，声底和晶体管机差不多，或比晶体管机还硬、还干涩，或自制的胆前级、缓冲器接入放音系统中，放音系统音色的改变并不像媒体所说的那样“立杆见影”时，就应该测量一下各管的工作点，是否工作在最佳状态上，否则就要进行认真、仔细地调整。

只有各电子管工作在最佳工作状态，才能发挥线路和每只胆管的魅力，达到满意的放音效果。

工作点未调好的胆机，除了音色表现不佳以外，还有音量轻和失真的现象出现。

一台放大器音质的好坏，影响的因素虽然很多，但最终还是决定于制作的水平。

发烧友在制作器材时，一般是根据手中积攒的胆管和元件，再选择优秀的线路或按照名机的线路按图索骥，进行焊接，元件的规格、数值虽然与线路图上的要求相差不大，但由于元件的排位，走线的长短、焊接的质量，或其它方面的差异，如B＋电压的高低等原因，都会影响到放音的表现，所以焊出的胆机，不一定是胆味浓浓的。

没有胆味不要紧，只要通过适当、合理地调整、校验，使放大器各级胆管工作在最佳状态，便能达到放音的要求。

胆机调整工作的内容，除了将噪声降低至可以接受的程度和更换输入、输出耦合电容的牌号或容量，以改变音色以外，最重要的是调整屏压、屏流和栅负压，使胆管工作在合适的工作点上，使放音系统放出好声，而这一点正是一些文章中谈得较少或用很简单的二句描述带过去了，要不就是“不需任何调整”就可以工作。

如果胆管没有进入工作状态，再换名牌电容，胆味也不会出来。

调整胆机时，要根据电子管手册上提供的数据，作为电路的依据，无电子管手册时，要尊重线路图中所给的参数数值或附加的胆管资料进行。

三极管的工作点由屏压和栅负压决定，屏压确定后可调整栅负压来调工作点，束射管或五极管的屏压升高到一定程度后，帘栅压的变压会对工作点有较大的影响，因此可调整帘栅压和栅负压来选定工作点。
