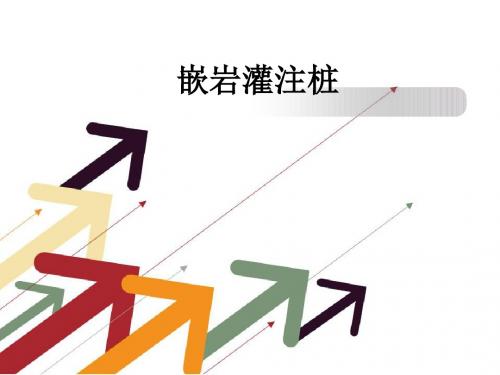

嵌岩灌注桩ppt课件

嵌岩灌注桩ppt课件

用。造孔泥浆性能按以下技术指标控制：比重1.10-1.30g/cm³，粘度
20-26s；含砂量<8%。 （2）冲抓钻采用泥浆泵经进浆管直接注入桩孔中，回浆由泥浆沟经 沉淀后直接流入沉淀池。根据不同地层，冲抓钻钻进方式及泥浆性能
二.钻孔嵌岩灌注桩施工工艺
3.桩孔定位 采用经纬仪，以轴线控制点作测站，极坐标法进行桩位放样，通过人 工开挖，埋设钢护筒固定孔位。再以轴线交会法复核桩位中心，埋设 时严格控制护筒中心偏差2cm，垂直度<0.5%。同时用水准仪测出孔口 护筒顶标高，作为确定造孔深度和桩顶标高的依据。 4.成孔施工 （1）.开钻 回旋钻机。在开始起动钻机时，先稍提钻杆，使钻头在护筒内回转打
当钻孔深度达到设计持力层中风化基岩面深度时，在护筒出浆口或捞
渣采集岩样进行鉴定，初定进入中等风化基岩后，再全断面嵌入持力 岩层0.8m以上，使终孔深度达到设计要求。
6.一次清孔
终孔验收合格后立即进行一次清孔。向孔内注入优质泥浆，进行孔内 循环换浆，同时慢速扫钻以扰动孔底沉渣，加快清孔速度。最后复测 孔深，确ቤተ መጻሕፍቲ ባይዱ沉渣小于设计要求后起钻。
二.钻孔嵌岩灌注桩施工工艺
桩孔孔位复测
桩机就位
泥浆护壁钻孔 泥浆外运
判岩
竣孔验收
一次清孔
钢筋笼焊接
二.钻孔嵌岩灌注桩施工工艺
1.桩机选型: 根据地质情况及相关施工经验，施工采用钻机GPS-20型。 2.泥浆制备及配比：
根据工程地质资料分析，地层土质为淤泥质粘土、粘土、粉质粘
土，造孔可采用原土造浆护壁，泥浆循环使用。 （1）回旋钻成孔采用正循环泥浆固壁，经沉淀净化后的泥浆循环使
7.钢筋笼及导管吊放
（1）钢筋笼制作时应满足设计要求。为确保钢筋笼保护层符合设计要求

桩基施工ppt讲课文档

桩基施工ppt讲课文档
第九页，共105页。
▪ 钢筋骨架的主筋连接宜采用对焊；主筋接头配置在同一截面内
数量不超过50%；同一根钢筋两个接头的距离应大于30d0并不 小于500mm。桩顶和桩尖直接受到冲击力易产生很高的局 部应力，桩顶和桩尖钢筋配置(如图2.2所示)应作特殊处 理。钢筋骨架制作允许偏差应符合表.1的规定。
第十页，共105页。
第二十五页，共105页。
(3)动力装置 打桩机械的动力装置是根据所选桩锤而定的。当
采用空气锤时，应配备空气压缩机；当选用 蒸汽锤时， 则要配备蒸汽锅炉和绞盘。
第二十六页，共105页。
1.3.2 打桩顺序的确定 ▪ 打桩顺序直接影响到桩基础的质量和施工速度，应根据桩的
密集程度(桩距大小)、桩的规格、长短、桩的设计标高、工 作面布置、工期要求等综合考虑，合理确定打桩顺序。
桩基施工ppt
第一页，共105页。
○、桩基础的作用、组成、分类
• 桩基础是深基础应用最多的一种基础形式，它由若干 个沉入土中的桩和连接桩顶的承台或盖梁组成。
• 桩的作用是将上部建筑物的荷载传递到深处承载力较 强的土（岩）层上，或将软弱土层挤密实以提高地基 土的承载能力和密实度。
第二页，共105页。
械化程度高，适用范围广，但施工时有冲撞噪声和对地表层有
振动，在城区和夜间施工有所限制。
2.1.3.1 打桩设备及选择
打桩设备包括桩锤、桩架和动力装置。
第十八页，共105页。
(1)
▪ 桩锤可选用落锤、汽锤、柴油打桩锤和振动锤。 ▪ 落锤一般由铸铁制成。有穿心锤和龙门锤两种，重
0.2～2t。它利用绳索或钢丝绳通过吊钩由卷扬机沿桩架 导杆提升到一定高度，然后自由落下击打桩顶(如图2.4) 。
桩身弯曲矢高

建筑桩基技术规范图文PPT教案

建筑桩基技术规范图文PPT教案
25m3的桩，每个灌注台班不得少于1组； 每组试件应留3件。 6.2.8 在正式施工前，宜进行试成孔。 6.2.9 灌注桩施工现场所用设备、设施、安 全装置、工具配件以及个人劳保用品必须
经常检查，确保完第好32页和/共6使4页 用安全
6.6 干作业成孔灌注桩 6.6.5 人工挖孔桩的孔径（不含护壁）不 得小于0.8m,且不宜大于2.5m；孔深不宜 大于30m。当桩净距小于2.5m时，应采 用间隔开挖。相邻桩跳挖的最小施工净 距不得小于4.5m。
第21页/共64页
6.1.7 基桩轴线的控制点和水准点应设在不受施工 影响的地方，开工前，经复核后应妥善保护， 施工中经常复测。
6.1.8用于施工质量检验的仪表、器具的性能指标， 应符合现行国家相关标准的规定。
第22页/共64页
6.2 一般规定 6.2.1 不同桩型的适用条件应符合下
列规定：
1、泥浆护壁钻孔灌注桩宜用于 地下水位以下的黏性土、粉土、 砂土、填土、碎石土及风化岩层; 2、旋挖成孔灌注桩宜用于黏性 土、粉土、砂土、填土、碎石土 及风化岩层;
d≤1000mm d＞1000mm
锤击（震 动）沉管 振动冲击 沉管成孔
d≤500mm d＞500mm
桩径 允许 偏差 mm
±50
±50
－20
垂直 度允 许偏 差mm
%
桩位允许偏差(mm)
1—3根桩、条形桩基 条形桩基沿轴线 础沿垂直轴线方向和 方向和群桩基础 群桩基础中的边桩 的中间桩
1 d/6且不大于100 d/4且不大于150
第35页/共64页
3、孔口四周必须设置护栏，护栏高 度宜为0.8m； 4、挖出的土石方应及时运离孔口， 不得堆放在孔口周边1m的范围内，机 动车辆的通行不得对井壁的安全造成 影响；

规范讲课嵌岩桩9讲义

规范讲课嵌岩桩9讲义

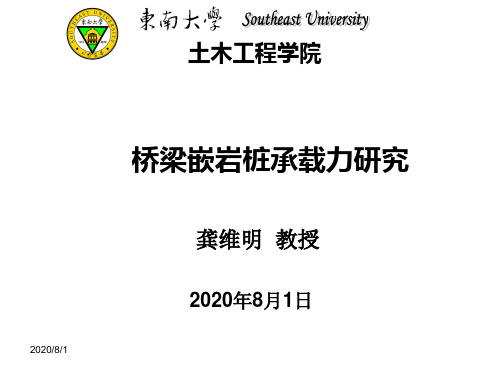

2020/8/1
3.嵌岩桩承载力的现行计算方法
1)只计桩端阻力 《建筑地基基础设计规范》规定当桩端嵌入“完整
及较完整的硬质岩”中时，按下式估算承载力：
规定“桩周边嵌岩最小深度为0.5m”以确保桩端 与岩体面接触。 对于嵌入破碎岩和软质岩石中的桩，单桩竖向承 载力按摩擦桩计算。
2020/8/1
2）只计嵌岩部分的侧阻力和端阻力 《公路桥涵地基与基础设计规范》对单桩容许承载 力按下式计算：
依据硬岩嵌岩桩7根试桩，可求得具有95%保证率 的土层侧阻系数
2020/8/1
由上述计算结果，可以保守估计覆盖土层的侧阻 力发挥系数；
当Ra≤15MPa时， ζs=0.8； 当Ra＝15～30时， ζs=0.5； 当Ra >30MPa时， ζs=0.2。
2020/8/1
2）嵌岩段侧阻和端阻系数分析 参照《公路桥涵地基与基础设计规范》采用相同
• c2i —根据清孔情况、岩石破碎程度等因素而定的第i层岩 层的侧阻发挥系数，按表5.3.4采用；
• u —各土层或各岩层部分的桩身周长（m）；
• hi —桩嵌入各岩层部分的厚度（m），不包括强风化层
和全风化层； • m —岩层的层数，不包括强风化层和全风化层；
• s —覆盖层土的侧阻力发挥系数，根据桩端 frk 确定：当
2020/8/1
1.前言
随着对嵌岩桩承载性状的深入研究，人们逐渐认 识到，嵌岩桩的侧阻力不可忽视，有时甚至成为 平衡外荷载的主要反力，即嵌岩桩也可能成为摩 擦桩或端承摩擦桩。 由于嵌岩桩受力机制复杂，现阶段尚未认识清楚， 导致了设计人员设计过于保守。
2020/8/1
2.嵌岩桩的定义
岩石为颗粒间连接牢固、呈整体或具有节理裂隙的岩体。 岩石的风化程度分为未风化、微风化、中等风化、强风化、 全风化5个等级。

嵌岩桩介绍ppt课件

嵌岩桩介绍ppt课件

工①作母机的选择 性强，②对场地的 要求低；③地层适 用范围广，能提供 强大而又具柔性的 钻孔能力。
缺点
①动力功率大耗电 ①对粗卵石层和岩 率高；②移动不便；石层施工进度慢有 ③冲击振动有噪音 可能无法钻进（需 影响周围环境；④ 更改换钻机底盘或 需设泥浆池、沉淀 大功率配置）。 池。
①前期投入比较大；①排渣能力完全依
.
粘土层单底钻斗
凝灰岩单底钻斗
旋挖钻法适用范围
❖ 适用范围 适用于铁路、公路桥梁、市政高架桥和 房建等直径小于 3.0m 的嵌岩钻孔灌注桩施工， 最大 钻孔深度 100m。
.
旋挖钻法优缺点
优点：施工速度快；施工精度比较高；噪声小；有利于环 保；可自行行走，移动方便；机械化程度比较高； 适用地层广泛。
⑦ 硬质合金和牙轮钻头则既可钻进小口径，又可钻进
大
❖
口径水井、工程施工孔和浅井。
.
回旋钻孔施工工艺流程图
回旋钻法适用范围
❖ 回旋钻机一般适用粘土，粉土、砂土、淤泥质土、 人工回填土及含有部分卵石、碎石的地层。
.
回旋钻法优缺点
❖ 优点：回旋钻机施工进度比较快施工噪音较小
❖
对周边建筑物和构造物影响比较小，也

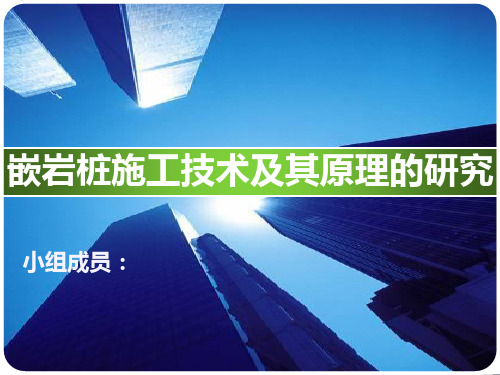

嵌岩桩施工技术及其原理的研究
小组成员：
.
嵌岩桩定义： 桩端嵌入岩体中的桩。
.
嵌岩桩施工技术及其原理的研究
1
冲孔法
2 回旋钻法
3 旋挖钻法
4 潜孔锤法
.
冲孔法
❖ 冲孔法从原理分为正循环和反循环两种。 ❖ 正循环桩机的循环过程为：采用泥浆泵将泥浆从浆池通过
泥浆管直接泵送到桩尖，泥浆带上渣从桩口往上涌出，通 过泥浆沟流进泥浆池，过滤后再泵进桩尖； ❖ 反循环过程相反，泥浆泵的泥浆入口在桩尖，出口在泥浆 池，过滤后通过泥浆沟进入桩口。

[管理]嵌岩桩-PPT精选文档

[管理]嵌岩桩-PPT精选文档

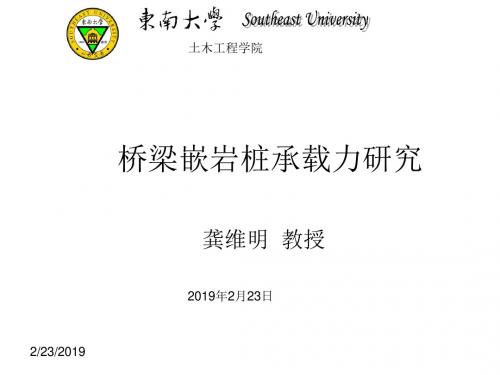

2/23/2019
• 计算公式
1 n R c A f u c h u l q a 1pr k 2 i if r k i s i i k • 2 i i = 1 = 1
m
• 上述公式中参数取值如下： • c 1 为清孔情况、岩石破碎程度等因素而 定的端阻发挥系数，查表取 c 2 i ×0.6×0.8=0.36 。 0.75 • 为根据清孔情况、岩石破碎程度等因 素而定的第i层岩层的侧阻发挥系数，查表 取 • 0.75×0.05×0.8=0.03 。
1 [ R ] c A f u c h u l q a 1 pr k 2 i if r k i s i i k 2 i i 1 1 Ra
通过151根试桩，提出嵌岩桩承载力计算方法 m n
•
—桩端岩石饱和单轴抗压强度标准值（ kPa），黏土质岩取天然湿度单轴抗压强度 标准值，当小于 2MPa时按摩擦桩计算； c 2i • —根据清孔情况、岩石破碎程度等因素 u 而定的第 i层岩层的侧阻发挥系数，按表 h i 5.3.4 采用； • —各土层或各岩层部分的桩身周长（m ）； s f rk f rk s 0.8 f r km），不 • —桩嵌入各岩层部分的厚度（ s 0.5 s 0.2 包括强风化层和全风化层； • m —岩层的层数，不包括强风化层和全风 化层； 2/23/2019
2/23/2019
• 1.前言
随着对嵌岩桩承载性状的深入研究，人们逐渐认识到，嵌岩桩的侧阻力不可忽 视，有时甚至成为平衡外荷载的主要反力，即嵌岩桩也可能成为摩擦桩或端承 摩擦桩。
2/23/2019
2.嵌岩桩的定义
• 岩石为颗粒间连接牢固、呈整体或具有节 理裂隙的岩体。岩石的风化程度分为未风 化、微风化、中等风化、强风化、全风化5 个等级。 国外认为：只要桩端嵌入岩体中，不论岩 体的风化程度如何、坚硬性如何，都称为 嵌岩桩。 桩端支承于中等风化程度以上岩层的桩就

嵌岩桩

2019/11/12
4.结论
1 桩端支承于中等风化程度以上岩层的桩就可称为 嵌岩桩,不包括嵌入全风化、强风化岩情况。
2 非嵌岩部分的侧摩阻力不可忽视。 3 不同成孔方式的嵌岩桩，其承载性能也有差异。 4 按基岩性质将桩分为软岩嵌岩桩和硬岩嵌岩桩。
2019/11/12
二、支承在基岩上或嵌入基岩内桩 的受压承载力容许值计算
• li —各土层的厚度（m）； • qik —桩侧第i层土的侧阻力标准值（kPa），宜采
用单桩摩阻力试验值，当无试验条件时，对于钻 （挖）孔桩按本规范表5.3.3-1选用，对于沉桩按 本规范表5.3.3-4选用； • n —土层的层数，强风化和全风化岩层按土层考 虑。
2019/11/12
1）土层侧阻系数分析 嵌岩桩上覆土层侧阻力值Qs采用下式表示：
•
frk ＝10MPa<15MPa，取0.8。
• li 为各土层的厚度，本例分别取39.7m,20.9m；
实际工程中应严格取承台底面或局部冲刷线以下
的土层厚度。
2019/11/12
• qik 为桩侧第i层土的侧阻力标准值（kPa），宜采 用单桩摩阻力试验值。由于无试验条件时，钻 （挖）孔桩按表选用，①土层取20 kPa，②土层 取55kPa。
2019/11/12
• 计算公式
Ra

c1 Ap
f rk

u
m i=1
c2i hi
f rki

1 2

su
n i=1
li qik
上述公式中参数取值如下：
c1 为清孔情况、岩石破碎程度等因素而定的端阻
发挥系数，查表取 0.75×0.6×0.8=0.36 。

桩基础知识PPT课件

桩径大小无关。
• 一般粘性土中打入桩的临界位移 1~7mm • 砂土中打入桩的临界位移 4~10mm • 非挤土桩的临界位移大于挤土桩的临界位移
因为非挤土作用桩与 周边土体的摩擦作用
较小
桩侧极限摩阻力
✓ 按库仑强度理论表示的桩侧极限摩阻力：
u ca x tana
ca、φa——桩侧表面与桩周土之间的附着力和摩擦角，与土的性质、桩身材料、桩的设置效应
2、单桩竖向承载力的确定原则
按11《建筑地基基础设计规范》，确定单桩竖向极限承载力标准值需满足下列规定： ✓ 单桩竖向承载力特征值 Ra 应通过单桩竖向静载荷试验确定； ✓ 地基基础设计等级为丙级的建筑物，可采用静力触探及标贯
试验参数确定 Ra 值； ✓ 初步设计时，单桩竖向承载力特征值Ra可按下式估算：
✓设计等级为甲级的建筑桩基，应通过单桩静载试验确定； ✓设计等级为乙级的建筑桩基，当地质条件简单时，可参照地质条件相同的试桩 资料，结合静力触探等原位测试和经验参数综合确定；其余均应通过单桩静载试 验确定； ✓设计等级为丙级的建筑桩基，可根据原位测试和经验参数确定。
静载荷试验是确定单桩竖向承载力的基本标准，其他方法是静载试验的补充。
✓由于Nγ与Nq接近，q且p桩u径b远小cc于N桩c深* h，故桩端1b阻N力的* 理论表q达h式N可q*简化为：
q pu
ccNc*
qhN
* q
桩端阻力深度效应（临界深度）
与桩侧阻深度效应一样，桩端阻也存在深度效应现象。
即当桩端入土深度小于某一临界值hcp时，极限端阻
随深度线性增加，而大于该深度后则保持不变，这一 深度称为端阻的临界深度。
2、按单桩竖向抗压静载试验法确定 ✓ 静载试验装置及方法

桩基础知识PPT课件


b Fk
fa Gd
H0
b b0
2 tan67
F
M
地面
h0
45°
pj
F750kN M11k0Nm
Fl 0.7hpftamh0
am(at ab)/2 abat 2h0
h0
l ab
Fl p j Al
A l(b 2b 2 ch0)l(2 la 2 t h0)2
h0 bc
45° at
b
2021/6/20
Q u k Q s k Q p k uq s i k l i q p k A p
2.大直径灌注桩（d≥800mm）
Q u k Q s k Q p k us i q s i k l i p q p k A p
3.嵌岩桩
Q u k Q s k Q r k Q p k u s i q s i k l i u r f r c h τ p f r c A p
Sn 0.15 Quk Qum
Sn 0.15 Quk Qum
2021/6/20
28
2021/6/20
29
反力梁
锚桩
试桩
千斤顶
桩基静载试验
2021/6/20
30
2021/6/20
31
8.3.3 理论公式－土的抗剪强度指标
Qu QsuQpu
8.3.4 经验公式I－按静力触探资料
(《建筑桩基规范》)
侧阻：粘性土4～6mm 砂土6～10mm
端阻：砂土（0.08～0.1）d ，一般粘性土0.25d，硬粘土0.1d
（3）深度效应。
（4）与桩的长径比及桩端土与桩侧土的相对刚度等有关。
2021/6/20
22
8.2.3 单桩的破坏模式

【全文】桩基础课件PPT

认长识江桩 大基桥略础南和锚小地碇下地，连下续连墙续搁墙 置与挡块上，以专用工具安装，使之与下节 钢管内壁紧贴。 对土壤的适应范围很广，在软弱的冲积层、中硬地层、密实的砂砾层以及岩石的地基中都可施工。
4、地下墙槽段间的连接接头形式，应根据地下墙的使用要求选用，且应考虑施工单位的经验，无论选用何种接头，在浇注混凝土前， 接头处必须刷洗干净，不留任何泥砂或污物。
第6页/共100页
3.1 概述
一、基础的分类 二、桩基础的概念及作用 三、地下连续墙概念 四、桩基础的分类
第7页/共100页
3.1 概述
一、基础的分类
浅基础：一般埋置深度小于5m，用一般方法 即可施工的基础称为浅基础；
深基础：埋置深度大于5m，需要用特殊方法 施工的基础称为深基础。
第8页/共100页
由于挤土可能使地面隆起，邻桩移位及上浮等； ④不易穿透较厚的坚硬土层，需要采取其他施工工艺辅助
沉桩。
第23页/共100页
一、桩的预制：
钢筋混凝土桩预制程序为：支模→绑扎钢 筋骨架、安放吊环→浇筑混凝土→养护至30％ 强度拆模→养护至70％强度起吊→达到100％ 强度后运输、堆放。
第24页/共100页
二、桩基础的概念及作用
概念：设置于岩土中的桩和连接于桩顶端的 承台组成的基础，简称桩基。
作用：将上部结构较大的荷载通过桩穿过软 弱土层传递到较深的坚硬土层上，以解决浅 基础承载能力不足和变形较大的地基问题。
第9页/共100页
桩
基 Φ400mm的钢桩，不宜大于5层，H型钢桩不宜大于6层。
对设计等级为甲级或地质条件复杂，成检质量可靠性低的灌注桩，抽检数量不应少于总数的30%，且不应少于20根；
图3-16
沉管灌注桩施工工艺流程图
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 和h 全i —风桩化嵌层入；各岩层部分的厚度（m），不包括强风化层
• m —岩层的层数，不包括强风化层和全风化层；
• s —覆盖层土的侧阻力发挥系数，根据桩端 f r k 确定：当
2MPa≤ f r<k 15MPa时， s 0.8；当15MPa≤ f <r k 30MPa
时， s 0.5 ；当>30MPa时， s 0.2 ；
国外学者多认为：只要桩端嵌入岩体中，不论岩体的风化 程度如何、坚硬性如何，都称为嵌岩桩。
国内：《建筑桩基技术规范》规定桩端嵌入中等风化程度 以上岩层的桩称之为嵌岩桩。
《公路桥涵地基与基础设计规范》隐含的定义是：桩端嵌入 微风化岩或新鲜基岩中的桩称之为嵌岩桩。
本研究认为：桩端支承于中等风化程度以上岩层的桩就可 称其为嵌岩桩,不包括嵌入全风化、强风化岩情况。
面积
11.04.2020
• f r k —桩端岩石饱和单轴抗压强度标准值（kPa），黏土 质岩取天然湿度单轴抗压强度标准值，当小于2MPa时按 摩擦桩计算；
• c 2 i —根据清孔情况、岩石破碎程度等因素而定的第i层岩 层的侧阻发挥系数，按表5.3.4采用；
• u —各土层或各岩层部分的桩身周长（m）；
11.04.2020
1.前言
随着对嵌岩桩承载性状的深入研究，人们逐渐认 识到，嵌岩桩的侧阻力不可忽视，有时甚至成为 平衡外荷载的主要反力，即嵌岩桩也可能成为摩 擦桩或端承摩擦桩。 由于嵌岩桩受力机制复杂，现阶段尚未认识清楚， 导致了设计人员设计过于保守。
11.04.2020
2.嵌岩桩的定义
岩石为颗粒间连接牢固、呈整体或具有节理裂隙的岩体。 岩石的风化程度分为未风化、微风化、中等风化、强风化、 全风化5个等级。
1）土层侧阻系数分析 嵌岩桩上覆土层侧阻力值Qs采用下式表示：
qsk— 土 层 极 限 侧 阻 力 标 准 值 的 加 权 平 均 值 ； qsik—第i层土的极限侧阻力标准值； hs—土层厚度； U—嵌岩桩穿越土层部分的截面周长。
11.04.2020
上覆土层发挥系数ζs采用下式计算：
嵌岩桩上覆土层侧阻力由土层极限侧阻力和发挥系 数决定。 土层极限侧阻力通常有勘察报告提供。 土层侧阻发挥系数受桩长、桩径、成桩工艺响。
11.04.2020
3.嵌岩桩承载力的现行计算方法
1)只计桩端阻力 《建筑地基基础设计规范》规定当桩端嵌入“完整
及较完整的硬质岩”中时，按下式估算承载力：
规定“桩周边嵌岩最小深度为0.5m”以确保桩端 与岩体面接触。 对于嵌入破碎岩和软质岩石中的桩，单桩竖向承 载力按摩擦桩计算。
11.04.2020
2）只计嵌岩部分的侧阻力和端阻力 《公路桥涵地基与基础设计规范》对单桩容许承载 力按下式计算：
hr—桩嵌入基岩深度，不包括风化层； Ra—岩石天然湿度的单轴抗压强度; c1、c2— 根据清孔情况、岩石破碎程度定的系数
11.04.2020
《铁路桥涵设计规范》规定，嵌入新鲜岩石层内 的桩轴向容许承载力：
当Ra≤15MPa时， ζs=0.8； 当Ra＝15～30时， ζs=0.5； 当Ra >30MPa时， ζs=0.2。
11.04.2020
2）嵌岩段侧阻和端阻系数分析 参照《公路桥涵地基与基础设计规范》采用相同
的系数c1和c2
11.04.2020
• 注：（1）当入岩深度小于或等于0.5m时，c 1 乘以0.75的折减系数，c 2 ＝0； （2）对于钻孔桩，系数 c 1 、c 2 值应降 低20％采用；桩端沉渣厚度t应满足以下要 求：d ≤1.5m时，t ≤50mm；d >1.5m时，t ≤100mm； （3）对于中风化层作为持力层的情 况，c 1 、c 2 应分别乘以0.75的折减系数。
11.04.2020
5.结论
结合国内外研究资料可以认为： 1 桩端支承于中等风化程度以上岩层的桩就可称为
嵌岩桩,不包括嵌入全风化、强风化岩情况。 2 非嵌岩部分的侧摩阻力不可忽视。 3 不同成孔方式的嵌岩桩，其承载性能也有差异。 4 按基岩性质将桩分为软岩嵌岩桩和硬岩嵌岩桩。
R—岩石试块单轴极限强度； h—自新鲜岩面（平均高程）算起的嵌入深度； c1、c2—据岩石层破碎程度和清孔情况规定。
11.04.2020
3）考虑土层的侧阻力、嵌岩段侧阻力和端阻力 《建筑桩基技术规范》（征求意见稿）
按下式计算：
11.04.20204.Fra bibliotek岩桩承载力计算方法
通过151根试桩，提出嵌岩桩承载力计算方法
11.04.2020
（1）挖孔嵌岩桩 依据29根试桩,可求得具有95%保证率的土层侧 阻系数
11.04.2020
（2）钻孔嵌岩桩 依据软岩嵌岩桩26根试桩，可求得具有95%保证率 的土层侧阻系数
依据硬岩嵌岩桩7根试桩，可求得具有95%保证率 的土层侧阻系数
11.04.2020
由上述计算结果，可以保守估计覆盖土层的侧阻 力发挥系数；
11.04.2020
• l i —各土层的厚度（m）； • q i k —桩侧第i层土的侧阻力标准值（kPa），宜采
用单桩摩阻力试验值，当无试验条件时，对于钻 （挖）孔桩按本规范表5.3.3-1选用，对于沉桩按 本规范表5.3.3-4选用； • n —土层的层数，强风化和全风化岩层按土层考 虑。
11.04.2020
1.前言
传统观念一直把嵌岩桩作为端承桩来设计，完全不 考虑其桩侧阻力。
大量的实测资料表明，嵌岩桩即使是在无覆盖层条 件下或长径比L/d<5的短桩，也并非一律是端承桩。
忽视上覆土层侧摩阻力和嵌岩段岩层侧摩阻力，把 桩端嵌入微风化程度以上的基岩，套用规范盲目加 深嵌岩深度或扩大桩端尺寸，无助于调动基岩的承 载能力，却造成浪费并增加施工的难度。
[R a]c1A pfrkuim 1c2ih ifrki1 2sui n 1liq ik
• R a —单桩轴向受压承载力容许值（kN）。
桩身自重与置换土重（当自重计入浮力时，置换土 重也计入浮力）的差值作为荷载考虑；
• c 1 —根据清孔情况、岩石破碎程度等因素而定的端阻发
挥系数，按表5.3.4采用； • A p —桩端截面面积（m2），对于扩底桩，取扩底截面
