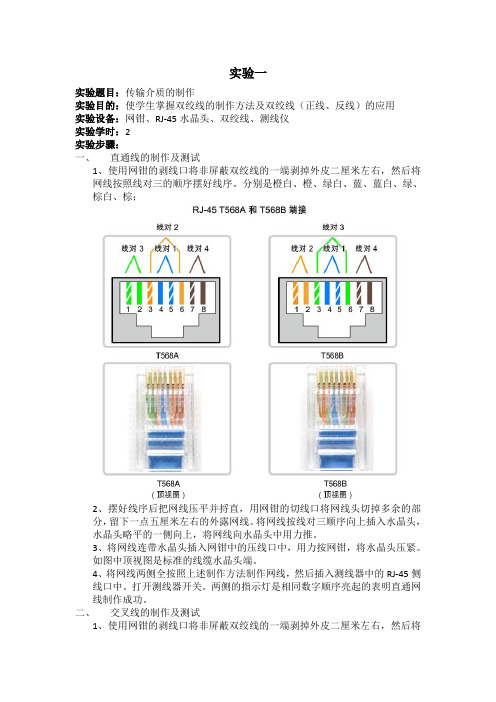

实验一实验题目：传输介质的制作实验目的：使学生掌握双绞线的制作方法及双绞线（正线、反线）的应用实验设备：网钳、RJ-45水晶头、双绞线、测线仪实验学时：2实验步骤：一、直通线的制作及测试1、使用网钳的剥线口将非屏蔽双绞线的一端剥掉外皮二厘米左右，然后将网线按照线对三的顺序摆好线序。

分别是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕；2、摆好线序后把网线压平并捋直，用网钳的切线口将网线头切掉多余的部分，留下一点五厘米左右的外露网线。

将网线按线对三顺序向上插入水晶头，水晶头略平的一侧向上，将网线向水晶头中用力推。

3、将网线连带水晶头插入网钳中的压线口中，用力按网钳，将水晶头压紧。

如图中顶视图是标准的线缆水晶头端。

4、将网线两侧全按照上述制作方法制作网线，然后插入测线器中的RJ-45侧线口中。

打开测线器开关。

两侧的指示灯是相同数字顺序亮起的表明直通网线制作成功。

二、交叉线的制作及测试1、使用网钳的剥线口将非屏蔽双绞线的一端剥掉外皮二厘米左右，然后将网线按照线对三的顺序摆好线序。

分别是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕；2、摆好线序后把网线压平并捋直，用网钳的切线口将网线头切掉多余的部分，留下一点五厘米左右的外露网线。

将网线按线对三顺序向上插入水晶头，水晶头略平的一侧向上，将网线向水晶头中用力推。

3、将网线连带水晶头插入网钳中的压线口中，用力按网钳，将水晶头压紧。

如图中顶视图是标准的线缆水晶头端。

4、将另一侧的网线按照图中线对二的顺序（即绿白、绿、橙白、蓝、蓝白、橙、棕白、棕）制作网线，然后插入测线器中的RJ-45测线口中。

打开测线器开关，主模块的指示灯是按照一至八的顺序，小模块是按照3、6、1、4、5、2、7、8的顺序亮起，则表明交叉网线制作成功。

实验思考题目：1.左右两侧线序完全一致，但不是标准线序。

问：能否当正线使用？2.8根线中有4根是实际用于数据传输。

问：是哪4根？3.直通线和交叉线实际的应用环境是什么？4.列出3中功能不同的测线仪，并简述其功能。

第1篇一、实验目的1. 了解网络传输介质的基本概念和种类。

2. 掌握不同网络传输介质的特性和应用场景。

3. 熟悉网络传输介质的连接方式和测试方法。

二、实验原理网络传输介质是指在网络中传输数据信号的物理载体。

根据传输介质的物理特性，可分为有线传输介质和无线传输介质两大类。

有线传输介质包括双绞线、同轴电缆、光纤等；无线传输介质包括无线电波、微波、红外线等。

三、实验内容1. 有线传输介质（1）双绞线：双绞线是一种常用的网络传输介质，由多对绞合的铜线组成。

实验内容如下：①观察双绞线的外形结构；②测试双绞线的传输速率；③比较不同质量的双绞线在传输速率上的差异。

（2）同轴电缆：同轴电缆是一种具有内外导体同轴的传输介质，实验内容如下：①观察同轴电缆的外形结构；②测试同轴电缆的传输速率；③比较同轴电缆与双绞线在传输速率上的差异。

（3）光纤：光纤是一种以光波作为载波，以光导纤维作为传输介质的传输介质，实验内容如下：①观察光纤的外形结构；②测试光纤的传输速率；③比较光纤与双绞线、同轴电缆在传输速率上的差异。

2. 无线传输介质（1）无线电波：无线电波是一种常用的无线传输介质，实验内容如下：①观察无线电波发射和接收设备；②测试无线电波的传输距离；③比较不同频率的无线电波在传输距离上的差异。

（2）微波：微波是一种频率较高的无线电波，实验内容如下：①观察微波发射和接收设备；②测试微波的传输距离；③比较微波与无线电波在传输距离上的差异。

（3）红外线：红外线是一种频率较低的无线电波，实验内容如下：①观察红外线发射和接收设备；②测试红外线的传输距离；③比较红外线与无线电波、微波在传输距离上的差异。

四、实验步骤1. 准备实验器材：双绞线、同轴电缆、光纤、无线电波发射和接收设备、微波发射和接收设备、红外线发射和接收设备等。

2. 观察和描述各类传输介质的外形结构。

3. 测试各类传输介质的传输速率，记录数据。

4. 比较不同传输介质在传输速率上的差异。

实验一网络认知与传输介质一，目的和要求1．了解实验室网络结构，熟悉网卡，传输介质，交换机等网络的构件；2．上网查询双绞线的标准，主要参数，连接方法；3．上网查询光纤的主要类型，标准和主要参数；4．制作带RJ-45的双绞线缆二，实验报告1.实验室的网络结构为星型网络，2.网卡是工作在链路层的网络组件，是局域网中连接计算机和传输介质的接口，不仅能实现与局域网传输介质之间的物理连接和电信号匹配，还涉及帧的发送与接收、帧的封装与拆封、介质访问控制、数据的编码与解码以及数据缓存的功能等；基本构件：网卡包括硬件和固件程序（只读存储器中的软件例程）；传输介质是通信网络中发送方和接收方之间的物理通路。

常用的传输介质可分为有线（双绞线、同轴电缆和光纤等）和无线（无线电波、微波和红外线等）两类；交换机的内部组成为：CPU (中央处理器)：交换机使用特殊用途集成电路芯片ASIC，以实现高速的数据传输，RAM/DRAM：主存储器，存储运行配置，NVRAM（非易失性RAM）：存储备份配置文件等，FlashROM（快闪存储器）：存储系统软件映像文件等。

是可擦可编程的ROM，ROM：存储开机诊断程序、引导程序和操作系统软件，接口电路：交换机各端口的内部电路。

双绞线:标准中应用最广的是ANSI/EIA/TIA-568A和ANSI/EIA/TIA-568B;双绞线一般有三种线序：直通（Straight-through），交叉（Cross-over）和全反（Rolled）1. 直通（Straight-through）线一般用来连接两个不同性质的接口。

一般用于：PC to Switch/Hub，Router to Switch/Hub。

直通线的做法就是使两端的线序相同，要么两头都是568A标准，要么两头都是568B标准2. 交叉（Cross-over）线一般用来连接两个性质相同的端口。

比如：Switch to Switch，Switch to Hub， Hub to Hub， Host to Host，Host to Router。

《计算机网络实践实验报告》实验一：传输介质的实验实验思考题：1.左右两侧线序完全一致，但不是标准线序。

问：能否当正线使用？2.8根线中有4根是实际用于数据传输。

问：是哪4根？3.直通线和交叉线实际的应用环境是什么？4.列出3中功能不同的测线仪，并简述其功能。

实验二：常用网络命令介绍实验思考题：1.如何通过常用网络命令判断目标主机的操作系统？2.作为一名网管，应对于网络拓扑有详尽的了解。

如何通过网络命令判断故障点。

3.分析网关的作用。

实验三：在Windows Server 2003 环境下配置WWW服务实验思考题：1.WWW服务的支撑组件事ISS，最新的IIS版本是什么？支撑WWW所必须的IIS组件事什么？(internet信息服务管理器公用文件万维网服务)2.同一IP能否搭配两个或多个WWW服务器？能3.如何设计非80端口访问服务器？默认网站右键属性tcp端口浏览器输入http：//10.0.56.77:80804.Windows 默认的站点主目录是什么？C:\Inetpub\wwwroot5.描述hTTP协议工作的过称及原理。

实验四：在Windows Server 2003 下搭建DNS 服务器实验思考题：1.把本机搭成DNS服务器，能否为主机某一网站分配两个或多个域名？能2.在同一DNS服务器内，能否为不同的网站（不同的IP）分配相同的域名？不能3.在实验实内为本机安装了DNS组件，但没有添加任何记录。

在TCP/IP 属性里，将本机的IP设成唯一的DNS 服务器。

在外网连通的情况下，你能否通过域名访问百度网站？不能4.在TCP/IP属性里面，将本机IP设成唯一DNS服务器，在外网连通的情况下，能否通过域名访问百度网站。

不能5.某主机IP掩码网关配置正常，未设DNS服务器，该主机能否访问某一网站，如可以，通过什么来访问？能通过代理访问6.反向搜索区域的作用实验五：搭建DHCP实验思考题：1. 能否通过交换机充当DHCP服务器？如可以，用二层交换机还是三层交换机？2. DHCP服务器的IP是否必须要和IP值在同一子网，说明原因，如果在同一子网，该IP是否需要做排除？如果不做排除，地址租约中会出现什么样的效果？3. 设计一个实验，使租约生效。

三一文库（）〔计算机网络基础实验报告 4700字〕网络基础部分实验实验一：传输介质与网线制作一、实验目的1．了解LA中常用的几种传输介质、连接器的性能及各自特点。

2．学习双绞线、同轴电缆网线的制作和掌握网线制作工具，电缆测试仪的使用。

二、实验任务1.掌握LA中常用的几种传输介质、连接器的连接方法与实际使用。

2.独立制作一根合格的双绞线或同轴电缆的网线。

三、实验设备实验所需设备有5类双绞线，RJ-45头，细缆，BC接头，型头，端接器、同轴电缆、收发器、AUI电缆、双绞线、同轴细缆压线钳，电缆测试仪，剥线钳、剪刀等。

四、相关基本知识1．电子电路，数字逻辑电路。

2．微型计算机工作原理，计算机接口技术。

3．计算机网络拓扑结构，网络传输介质等基础知识。

五、实验内容与步骤（一）实验原理目前计算机网络的有线通信大多采用铜芯线或光纤作为传输介质。

常用的传输介质有同轴粗缆与细缆，无屏蔽双绞线(UP)、光纤等。

网络中计算机之间的信息交换，通过网络终端设备将要传输的信息转化成相关传输介质所需的电信号或光信号，然后通过传输介质、网络设备进行传输。

不同的传输介质具有不同的电气特性、机械特性、和信息传输格式，因此，它们也就具有不同的传输方式、传输速率，传输距离等。

在组建局域网时，要根据具体情况 (如覆盖范围、应用对象、性能要求、资金情况等)来决定采用何种网络拓扑结构、传输介质及相关的网络连接设备等。

双绞线：双绞线是由两根绝缘金属线互相缠绕而成，这样的一对线作为一条通信链路，由四对双绞线构成双绞线电缆。

双绞线点到点的通信距离一般不超过100米。

目前，计算机网络上用的双绞线有三类（最高传输率为10 Mbps）、五类线（最高传输率为10 0 Mbps）、超五类线和六类线（传输速率至少为250 Mbps）、七类线（传输速率至少为600 Mbps）。

双绞线电缆的连接器一般为RJ-45.（二）实验步骤1.首先用压线钳的剪线刀口剪裁出计划需要使用到的双绞线长度。

第一部分传输介质制作和使用实验一双绞线标准及制作一、实验目的熟练掌握网络传输介质（双绞线）和连接器件（RJ-45水晶头）的连接方法，并学会水晶头插座的制作方法，掌握传输介质连通性测试的方法。

二、实验内容1.双绞线内部结构掌握；2.568A和568B线序排列方式；3.双绞线连通性测试；4.RJ-45水晶头插座的制作方法。

三、实验材料及工具1.一条五类双绞线；2.两个水晶头（RJ-45头）；3.压线钳；4.双绞线连通测试仪；5.卡线刀；6.卡座。

四、实验步骤:(一)制作双绞线准备知识1、以太网中RJ-45连接器的针脚：在双绞线以太网中，其连接导线只需要两对线：一对线用于发送，另一对线用于接收。

但现在的标准是使用RJ-45连接器。

这种连接器有8根针脚，一共可连接4对线。

对于10BASE-T以太网的确只使用两对线。

这样在RJ-45连接器中就空出来4根针脚。

到对100BASE-T4快速以太网，则要用到4对线，即8根针脚都要用到。

顺便指出，采用RJ-45而不采用电话线的RJ-11也是为了避免将以太网的连接线插头错误地插进电话线的插孔内。

另外，RJ-11只有6根针脚，而RJ-45有8根针脚。

这两种连接器在形状上的区别见下图所示。

图1.12、RJ-45连接器对8根针脚的编号的规定RJ-45连接器包括一个插头和一个插孔（或插座）。

插孔安装在机器上，而插头和连接导线（现在最常用的就是采用无屏蔽双绞线的5类线）相连。

EIA/TIA制定的布线标准规定了8根针脚的编号。

如果看插孔，使针脚接触点在上方，那么最左边是①，最右边是⑧（见下图）。

图1.2如果看插头，将插头的末端面对眼睛，而且针脚的接触点插头的在下方，那么最左边是①，最右边是⑧（见下图）。

请注意，有的文献将插头编号的①指定为最右边的针脚，这是因为他们将插头的针脚接触点画在上方（和我们给出的图正好旋转了180度）。

但实际上指的还图1.3是同样的针脚中只使用两对导线。

1. 理解并掌握网络传输介质的基本概念和分类；2. 熟悉双绞线、同轴电缆、光纤等常用网络传输介质的特性和应用；3. 学习网络传输介质的连接方法和测试方法；4. 培养实际操作能力，提高网络维护与故障排除能力。

二、实验内容1. 网络传输介质的基本概念和分类2. 常用网络传输介质的特性和应用3. 网络传输介质的连接方法4. 网络传输介质的测试方法三、实验原理网络传输介质是指在网络中传输信息的物理载体。

根据传输介质的物理形态和传输方式，可以分为有线传输介质和无线传输介质两大类。

1. 有线传输介质（1）双绞线：由两条相互绝缘的导线按照一定的规格互相缠绕（一般以顺时针缠绕）在一起而制成的一种通用配线，属于信息通信网络传输介质。

（2）同轴电缆：由一根中心导体、一层绝缘层、一层金属屏蔽层和一层外皮组成，具有良好的抗干扰性能。

（3）光纤：由高纯度玻璃或塑料制成，利用光的全反射原理进行信息传输，具有高速、远距离、抗干扰等优点。

2. 无线传输介质（1）无线电波：通过无线电发射器和接收器进行信息传输，广泛应用于手机、无线网络等。

（2）微波：通过微波发射器和接收器进行信息传输，广泛应用于卫星通信、雷达等。

1. 理解网络传输介质的基本概念和分类2. 熟悉双绞线、同轴电缆、光纤等常用网络传输介质的特性和应用3. 学习网络传输介质的连接方法（1）双绞线连接：使用RJ-45水晶头和网线连接器，按照EIA/TIA-568A或EIA/TIA-568B标准进行接线。

（2）同轴电缆连接：使用BNC接口和同轴电缆连接器进行连接。

（3）光纤连接：使用光纤连接器和光纤跳线进行连接。

4. 学习网络传输介质的测试方法（1）双绞线测试：使用网线测试仪进行测试，检查线缆的连通性和性能。

（2）同轴电缆测试：使用同轴电缆测试仪进行测试，检查线缆的连通性和性能。

（3）光纤测试：使用光纤测试仪进行测试，检查线缆的连通性和性能。

五、实验结果与分析1. 双绞线连接：按照EIA/TIA-568A标准进行接线，使用网线测试仪测试，结果显示线缆连通性良好，符合实验要求。
