单片机控制继电器

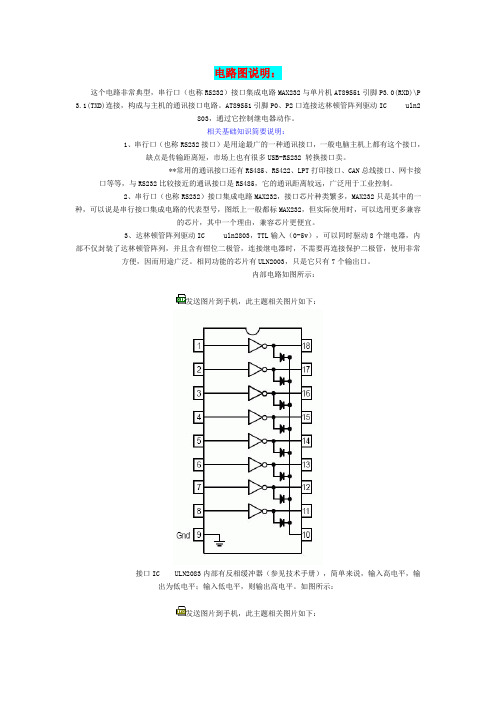

电路图说明：这个电路非常典型，串行口（也称RS232）接口集成电路MAX232与单片机AT89S51引脚P3.0(RXD)\P 3.1(TXD)连接，构成与主机的通讯接口电路。

AT89S51引脚P0、P2口连接达林顿管阵列驱动IC uln2803，通过它控制继电器动作。

相关基础知识简要说明：1、串行口（也称RS232接口）是用途最广的一种通讯接口，一般电脑主机上都有这个接口，缺点是传输距离短，市场上也有很多USB-RS232 转换接口卖。

**常用的通讯接口还有RS485、RS422、LPT打印接口、CAN总线接口、网卡接口等等，与RS232比较接近的通讯接口是RS485，它的通讯距离较远，广泛用于工业控制。

2、串行口（也称RS232）接口集成电路MAX232，接口芯片种类繁多，MAX232只是其中的一种，可以说是串行接口集成电路的代表型号，图纸上一般都标MAX232，但实际使用时，可以选用更多兼容的芯片，其中一个理由，兼容芯片更便宜。

3、达林顿管阵列驱动IC uln2803，TTL输入（0-5v），可以同时驱动8个继电器，内部不仅封装了达林顿管阵列，并且含有钳位二极管，连接继电器时，不需要再连接保护二极管，使用非常方便，因而用途广泛。

相同功能的芯片有ULN2003，只是它只有7个输出口。

内部电路如图所示：发送图片到手机，此主题相关图片如下：接口IC ULN2083内部有反相缓冲器（参见技术手册），简单来说，输入高电平，输出为低电平；输入低电平，则输出高电平。

如图所示：发送图片到手机，此主题相关图片如下：ULN2803数据手册下载：注：一般单片机输入、输出电流有限，无法驱动继电器等大电流外围部件，因此需要有驱动电路，常用的是三极管驱动（如2SD8050）和IC 驱动（如ULN2803）。

上拉电阻的问题：1、51单片机的P0口内部没有上拉电阻，其他P1、P2、P3口内部也只是弱上拉，为了在高电平输出时得到较高的输出电流，提高驱动能力，有必要在P0口与+5v间连接上拉电阻（通常取值在1k-4.7k左右）。

单片机3.3V驱动继电器电路（四种电路设计原理图
详解）
 单片机3.3V驱动继电器电路（一）
 DIO输出3.3V高电平电压，上垃VCC=3.3V输出，经ULN2803A驱动后，2输出低电平，1-VDD与2连接继电器线圈，导通后5与6吸合。

 单片机3.3V驱动继电器电路（二）
 12V改为5V，实验证明可以驱动5V继电器工作
 单片机3.3V驱动继电器电路（三）
 电路原理图：
 SW1=1（即接3.3V电压）时，U4输出低电平（约为0），远低于MOS管的开启电压，继电器电路断开，电流为零，继电器不动作；SW1=0（即接地）时，U4输出高电平（约为3.3V），高于MOS开启电压，继电器电路闭合，由于MOS的DS极间压降仅约0.3V，故继电器可以达到动作电压，发生动作。

8050和8550 单片机低电平驱动12v继电器电路【原创版】目录1.8050 和 8550 单片机的概述2.低电平驱动 12V 继电器电路的原理3.8050 和 8550 单片机在低电平驱动 12V 继电器电路中的应用4.实例电路介绍5.注意事项正文一、8050 和 8550 单片机的概述8050 和 8550 是两种常见的单片机，它们分别属于 MCS-51 和MCS-52 系列。

这两种单片机都具有丰富的外设资源和可编程 I/O 口，适用于各种自动控制和智能化系统中。

二、低电平驱动 12V 继电器电路的原理低电平驱动12V继电器电路是一种利用单片机的某个I/O口输出低电平信号，从而控制12V继电器开关的电路。

在这种电路中，单片机的I/O 口需要能够输出低于12V的电压，以使继电器正常工作。

三、8050 和 8550 单片机在低电平驱动 12V 继电器电路中的应用在低电平驱动 12V 继电器电路中，8050 和 8550 单片机可以通过编程设置某个 I/O 口为低电平输出，从而实现对 12V 继电器的控制。

具体的编程方法可以根据具体的应用场景和需求进行调整。

四、实例电路介绍以下是一个简单的 8050 单片机低电平驱动 12V 继电器电路的实例：在这个电路中，8050 单片机的 P1.0 端口被设置为低电平输出，通过上拉电阻 R1 和 R2，可以将 P1.0 端口的电平保持在 0V 左右。

当P1.0 端口输出低电平时，继电器 J1 将被触发，从而使得继电器 J2 和J3 也得以触发。

五、注意事项在设计和使用低电平驱动 12V 继电器电路时，需要注意以下几点：1.单片机的I/O口输出电压必须低于12V，以保证继电器的正常工作。

2.为了避免误操作，应当在电路中加入保护电阻，以限制电流。

3.在使用过程中，应当注意继电器的负载能力，以避免超过其额定负载。
