PE管热熔焊接施工工法精编版

pe管热熔连接施工方法说起PE管热熔连接施工方法，大家可能觉得挺专业、挺复杂的，但其实一学就会，而且特别实用。

你要是想搞明白这事儿，咱就得从“热熔”这俩字儿开始说。

什么是热熔呢？顾名思义，热熔就是利用高温把PE管和管件给“融”在一起，达到一种无缝连接的效果。

这就像是咱们把两块铁皮加热后轻轻一压，它们就会牢牢地黏在一起，一点缝隙都没有。

好啦，咱们就来聊聊这个热熔连接的步骤。

肯定得选好材料啦。

PE管是咱们常见的那种塑料管，它轻巧、不容易生锈，适合用在各种供水、排水的工程中。

关键是，它的热熔连接非常稳固，几乎不需要什么后期维护，简直是“懒人福音”啊！不过，选管的时候得注意了，管道的质量一定要好。

你别说，买到劣质的管子，接头不牢固，漏水了可就麻烦了。

然后，你就得准备工具了。

听起来好像挺多，但其实最核心的也就那么几样。

首先是热熔机，这是关键的“主力军”。

你把PE管和管件的连接部分放进去，机器加热，温度到了一定程度后，它们就会变软，像是给管道“洗了个热水澡”。

但可别小看这个过程！温度太高了，管道会融化，温度低了，接头就不结实。

真是“功夫在诗外”，一点都不简单。

咱们就说说操作了。

这可得小心着来，别急着上手。

拿起PE管和管件，检查一下它们的表面。

是不是干净？别小瞧了这个步骤，表面上有灰尘或者油渍，那就麻烦大了，热熔之后接头就会出现空隙，最终导致漏水。

清洁工作做好后，咱们就可以进行下一步了。

插入热熔机。

管道和管件分别插到机器的加热端和连接端，一般来说，加热时间大概在几秒到几十秒之间，具体还得看管道的尺寸和机器的设置。

时间到了，咱就把管道和管件拿出来。

这时候它们的连接面应该是发亮的，像是刚从锅里拿出来的煮蛋，软软的，像是能“粘”在一起。

此时，快速把管道和管件对接到一起，轻轻用力一压。

大家千万别着急，给它点时间让它冷却凝固，毕竟这时候连接部分是热乎乎的。

如果你急着去碰它，结果就可能把接头弄坏。

大家记住一个“真理”：热熔连接不是“速食”快餐，得慢慢来，稳稳当当。

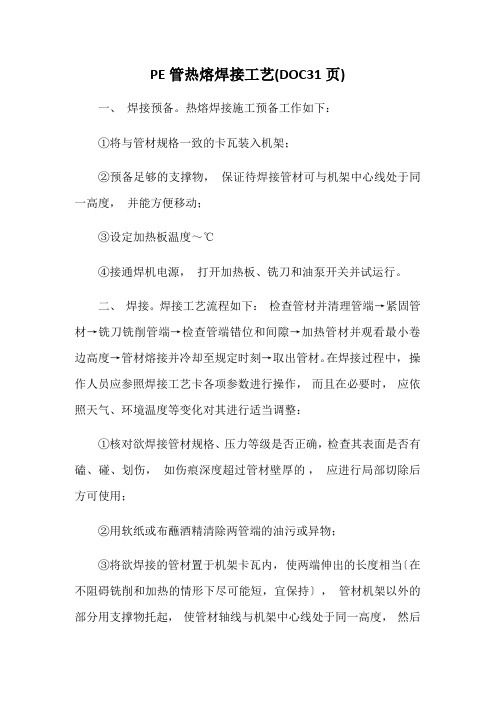

PE管热熔焊接工艺(DOC31页)一、焊接预备。

热熔焊接施工预备工作如下：①将与管材规格一致的卡瓦装入机架；②预备足够的支撑物，保证待焊接管材可与机架中心线处于同一高度，并能方便移动；③设定加热板温度～℃④接通焊机电源，打开加热板、铣刀和油泵开关并试运行。

二、焊接。

焊接工艺流程如下：检查管材并清理管端→紧固管材→铣刀铣削管端→检查管端错位和间隙→加热管材并观看最小卷边高度→管材熔接并冷却至规定时刻→取出管材。

在焊接过程中，操作人员应参照焊接工艺卡各项参数进行操作，而且在必要时，应依照天气、环境温度等变化对其进行适当调整：①核对欲焊接管材规格、压力等级是否正确，检查其表面是否有磕、碰、划伤，如伤痕深度超过管材壁厚的，应进行局部切除后方可使用；②用软纸或布蘸酒精清除两管端的油污或异物；③将欲焊接的管材置于机架卡瓦内，使两端伸出的长度相当〔在不阻碍铣削和加热的情形下尽可能短，宜保持〕，管材机架以外的部分用支撑物托起，使管材轴线与机架中心线处于同一高度，然后●卷边高度卷边高度用于衡量加热压力作用于管材截面的时刻，即加压加热的程度。

●吸热压力约为熔融对接压力的，它的作用要紧是防止管材回弹，使管材紧贴在加热板上，提高加热成效，减少加热时刻。

加热时期的时刻与焊制管件的横截面积、加热板温度、环境温度有关。

一样为管材壁厚*熔融对接压力指垂直作用于两个对接面上的压力四、焊接检验实践证明，聚乙烯燃气管道最容易损坏和泄露的部位，确实是管道接口。

工程成功与失败的关键确实是管道连接质量的好坏。

多根管道连接、阀门连接专门重要。

由于阀门连接的专门性，焊口与地面专门难保证充分接触，一直处于不平均受力状态，而且阀门较重，焊接压力较高，更需重视。

由于目前环众手动焊机调压阀调剂范畴有限，最低调剂压力,现分两种情形说明：：连接单根管道、管件此种情形下由于拖动压力专门小，差不多不受外力作用，拖动压力大致，施工中无需测量拖动压力卷边压力厂家提供的对焊压力吸热压力由于焊机设计问题，油缸不能保压，将专门快下降到零，由于无外力作用，可在此状态一直吸热熔融对接压力厂家提供的对焊压力冷却压力由于油缸不能保压，现在需通过外接压力表连续加压〔最少两分钟〕，由于外力较小，余下时刻靠机架本身压力，直到冷却：连接多根根管道、阀门拖动压力测试，按常规施工体会估算拖动压力〔根一样为〕，按动前进按钮的同时，调剂调压阀到预定压力，当机架开始缓慢移动时，现在压力极即为拖动压力。

四、 PE管施工方案1、概括PE给水管作为一种新式管材，拥有耐腐化、无毒性、内壁圆滑阻力小、抗老化使用寿命长（ 50 年）、重量轻（密度只有钢管的 1/8）、安装劳动强度低、施工花费少、抗震性能强、材质柔韧性好等特色。

而 HDPE管高密度往常状况下， PE管要求埋地敷设，覆土深度大于0."7m，若确需局部地面敷设时，须使用抗紫外线的黑色 PE管并采纳保护举措。

2、资料的进场和检验为保证工程质量 ,每批资料进场前都要求施工单位填报进场申报表 ,监理依据规范（ GB50242--2002）对进场资料的品种、规格、外观等进行查收 ,包装应完好,表面无划痕及外力冲击损坏 ,整根管的外观应圆滑 ,无色彩不均现象 ,检查管道的壁厚和圆度。

检验生产厂商出具的产品合格证、质量查收报告及政府主管部门颁发的使用同意证等质量证明文件切合要求后予以签认。

资料进场后,按规定的批量及频次对进场的资料和配件进行目睹抽样、送检 ,在未获取检验合格的证明文件以前 ,不该允许承包商开始启用。

监理在目睹抽样的时候 ,特别要注意生产批号 ,因为生产过程的某些不行预示要素 ,同一世产厂家、同一原料、同一配方和工艺 ,不一样生产批次的产质量量会有差别。

3、施工次序：挖沟槽→管道安装→部分回填→试压→敷设标记桩→所有回填。

4、管沟槽断面及管道基础管沟开挖断面大小对施工进度及成本有较大影响。

往常于地面上预制较长管线以减少管沟的开挖宽度 B，一般按 B=D+0."3m (D—管道外径 ),确立管沟宽度即可知足要求。

管道基础要求平坦并有足够的强度，开挖管沟须防备扰动基底原状土壤。

基底处于地下水位以下的较软土层时，可采纳先垫15cm 厚、粒径小于 50mm厚碎石，再铺 5cm 厚砂垫层的办理方法，使管道获取长久稳固的支撑。

本工程采纳 C15砼固定墩的方式牢固。

人工开挖管槽时，要求沟槽底部平坦、密实，无尖利物体。

沟底能够有起伏，但一定光滑地支撑管材，如有超挖时，一定回填夯实。

聚乙烯管道焊接作业指导书版本： 0.0共 20 页第页聚乙烯管道焊接作业指导书二零一零年八月三十日聚乙烯管道焊接作业指导书版本： 0.0共 20 页第页PE 聚乙烯管道焊接作业指导书一、 PE 管热熔全自动焊接作业指导书二、 PE 管热熔半自动焊接作业指导书三、 PE 管电熔全自动焊接作业指导书安徽全柴动力股份有限公司编号： OB-ZJ-001聚乙烯管道焊接作业指导书版本： 0.0共 20 页第页一、 PE 管热熔全自动焊接作业指导书1.1 工序流程图接口外观及准备工作→接热熔连接→管阀件安装→10％焊口翻边→下道工序施工切削检验2、 0 施工前的准备工作2、 1、施工图的准备施工是按照设计图纸来进行的。

当设计单位出有效的施工图后，施工单位应到施工现场，具体了解情况，对不能照图施工的部分要与设计单位交底，协商，确定是否能采取特殊的施工工艺或作局部设计变更。

同时，还应根据图纸进行材料、设备的采购，对施工进度安排。

2、 2 人员培训从事聚乙烯燃气管道连接的操作人员，在上岗前必须进行专门培训，经过考试和技术评定合格后方可上岗操作。

参与培训人员除了在燃气知识、聚乙烯专用料特性、电工知识、聚乙烯熔接设备、聚乙烯燃气管道施工技术等理论知识方面进行培训，并参加考核。

2、 3 施工机具的准备根据施工工艺的要求，准备相应的施工机具。

因我国对聚乙烯管道的焊接质量和熔接参数无统一标准，不同生产厂家生产的管材、管件熔接参数不同。

为达到可靠的熔接效果，在选择设备上还须认真选型，选质量好的产品，在熔接效果上，要可靠许多。

施工机具分为电熔焊机和热熔对接焊机两类。

本工程采用西安塑龙熔接设备有限公司的设备。

1、全自动热熔焊机型号pilotfuse160/A 、C两台技术参数：管材直径范围60～160mm最大对接压力43 bar可焊管材料PE — HD.PP工作温度-5℃～＋ 40℃2、30Kw 柴油发电机2台3、焊缝外观检验尺2个3、 0 管材、管件的验收3、 1 检查产品有无出厂合格证，出厂检验报告。

四、ＰＥ管施工方案1、概述ＰＥ给水管作为一种新型管材，具有耐腐蚀、无毒性、内壁光滑阻力小、抗老化使用寿命长（５０年)、重量轻(密度只有钢管的1／8）、安装劳动强度低、施工费用少、抗震性能强、材质柔韧性好等特点。

而HDPE管高密度通常情况下,PE管要求埋地敷设，覆土深度大于0.7ｍ，若确需局部地面敷设时,须使用抗紫外线的黑色PＥ管并采取保护措施。

2、材料的进场和检验为保证工程质量, 每批材料进场前都要求施工单位填报进场申报表, 监理根据规范(ＧB5024２--20０2)对进场材料的品种、规格、外观等进行验收，包装应完好,表面无划痕及外力冲击破损, 整根管的外观应光滑,无色泽不均现象, 检查管道的壁厚和圆度。

查验生产厂商出具的产品合格证、质量验收报告及政府主管部门颁发的使用许可证等质量证明文件符合要求后予以签认。

材料进场后, 按规定的批量及频率对进场的材料和配件进行见证抽样、送检, 在未获得检验合格的证明文件之前, 不应准许承包商开始启用。

监理在见证抽样的时候, 尤其要注意生产批号, 由于生产过程的某些不可预见因素, 同一生产厂家、同一原料、同一配方和工艺，不同生产批次的产品质量会有差异。

３、施工顺序：挖沟槽→管道安装→部分回填→试压→敷设标志桩→全部回填。

4、管沟槽断面及管道基础管沟开挖断面大小对施工进度及成本有较大影响。

通常于地面上预制较长管线以减少管沟的开挖宽度B,一般按B=D＋0.3ｍ (Ｄ—管道外径),确定管沟宽度即可满足要求。

管道基础要求平整并有足够的强度，开挖管沟须防止扰动基底原状土壤。

基底处于地下水位以下的较软土层时,可采用先垫1５cｍ厚、粒径小于50mm厚碎石,再铺5cm厚砂垫层的处理方法，使管道获得长期稳定的支撑。

本工程采用C１５砼固定墩的方式稳固。

人工开挖管槽时,要求沟槽底部平整、密实,无尖锐物体。

沟底可以有起伏,但必须平滑地支撑管材,若有超挖时，必须回填夯实。

5、管道连接 (1)、选择连接方式PE管的连接主要有热熔连接、机械连接、电熔连接等方式。

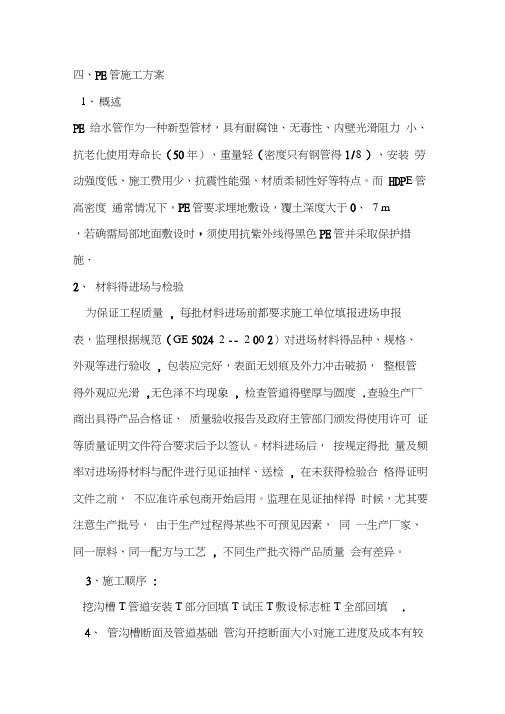

四、PE管施工方案1、概述PE 给水管作为一种新型管材，具有耐腐蚀、无毒性、内壁光滑阻力小、抗老化使用寿命长（50年）、重量轻（密度只有钢管得1/8 ）、安装劳动强度低、施工费用少、抗震性能强、材质柔韧性好等特点。

而HDP E管高密度通常情况下，PE管要求埋地敷设，覆土深度大于0、7 m，若确需局部地面敷设时，须使用抗紫外线得黑色PE管并采取保护措施．2、材料得进场与检验为保证工程质量, 每批材料进场前都要求施工单位填报进场申报表，监理根据规范（GE 5024 2 -- 2 00 2）对进场材料得品种、规格、外观等进行验收, 包装应完好，表面无划痕及外力冲击破损，整根管得外观应光滑,无色泽不均现象, 检查管道得壁厚与圆度.查验生产厂商出具得产品合格证、质量验收报告及政府主管部门颁发得使用许可证等质量证明文件符合要求后予以签认。

材料进场后，按规定得批量及频率对进场得材料与配件进行见证抽样、送检, 在未获得检验合格得证明文件之前，不应准许承包商开始启用。

监理在见证抽样得时候，尤其要注意生产批号，由于生产过程得某些不可预见因素，同一生产厂家、同一原料、同一配方与工艺, 不同生产批次得产品质量会有差异。

3、施工顺序:挖沟槽T管道安装T部分回填T试压T敷设标志桩T全部回填.4、管沟槽断面及管道基础管沟开挖断面大小对施工进度及成本有较大影响．通常于地面上预制较长管线以减少管沟得开挖宽度B, 一般按B=D+0、3m (D—管道外径)，确定管沟宽度即可满足要求．管道基础要求平整并有足够得强度，开挖管沟须防止扰动基底原状土壤。

基底处于地下水位以下得较软土层时，可采用先垫15cm厚、粒径小于50mm厚碎石，再铺5 c m厚砂垫层得处理方法，使管道获得长期稳定得支撑。

本工程采用C15砼固定墩得方式稳固。

人工开挖管槽时,要求沟槽底部平整、密实,无尖锐物体。

沟底可以有起伏，但必须平滑地支撑管材，若有超挖时,必须回填夯实。

PE管热熔焊接工艺一、焊接准备。

热熔焊接施工准备工作如下：①将与管材规格一致的卡瓦装入机架；②准备足够的支撑物，保证待焊接管材可与机架中心线处于同一高度，并能方便移动；③设定加热板温度200～230℃④接通焊机电源，打开加热板、铣刀和油泵开关并试运行。

二、焊接。

焊接工艺流程如下：检查管材并清理管端→紧固管材→铣刀铣削管端→检查管端错位和间隙→加热管材并观察最小卷边高度→管材熔接并冷却至规定时间→取出管材。

在焊接过程中，操作人员应参照焊接工艺卡各项参数进行操作，而且在必要时，应根据天气、环境温度等变化对其进行适当调整：①核对欲焊接管材规格、压力等级是否正确，检查其表面是否有磕、碰、划伤，如伤痕深度超过管材壁厚的10%，应进行局部切除后方可使用；②用软纸或布蘸酒精清除两管端的油污或异物；③将欲焊接的管材置于机架卡瓦内，使两端伸出的长度相当（在不影响铣削和加热的情况下尽可能短，宜保持20~30mm），管材机架以外的部分用支撑物托起，使管材轴线与机架中心线处于同一高度，然后用卡瓦紧固好；④置入铣刀，先打开铣刀电源开关，然后再合拢管材两端，并加以适当的压力，直到两端有连续的切屑出现后（切屑厚度为0.5～Pa厂家提供的对焊压力Pa0拖动压力Pa1卷边压力pa2吸热压力pf1熔接压力pf2冷却压力ta1加热时间Tu切换时间（包括加热板撤出时间）tf1增压时间tf2冷却时间Pa1=pao+Pa厂家提供的对焊压力pa1=a1*p0/a2a1：管材截面积p0:作用于管材上单位面积的力0.15N/MM2a2 :作用于液压缸活塞单位面积的力Pa2=Pa0 +1/10Pa厂家提供的对焊压力Pf1=pf2= pao+Pa厂家提供的对焊压力溶融的分子在此压力下扩散缠绕结晶●加热板温度指加热板表面温度，在测量温度时，要考虑环境温度的影响。

热板温度既要保证管材端面迅速熔融，又要保证焊制管件不因温度过高而发生降解。

●卷边压力Pa1作用是对管材进行强制加热，去掉管材端面不平整的部分，使管材端面全部与加热板接触，均匀受热。

PE管道热熔安装施工方案1. 引言PE管道热熔安装是一种常用的管道连接方法，它通过加热连接部分来融化管道表面，使其与相邻管道的连接面融合在一起。

本文档旨在提供一份PE管道热熔安装施工方案，详细介绍了相关的工艺步骤、施工要点以及安全注意事项。

2. 材料准备在进行PE管道热熔安装施工前，我们需要准备以下材料和工具： - PE管道和管件 - 热熔焊接机 - 刮刀 - 切割刀 - 擦拭布 - 温度计3. 工艺流程PE管道热熔安装的工艺流程主要包括以下几个步骤：步骤一：管道准备首先，需要对PE管道和管件进行清洁处理，确保其表面干净无尘。

使用刮刀将管道刮除氧化物、污垢和松散的物质，然后用擦拭布擦拭管道表面。

步骤二：管道切割根据实际需要，使用切割刀将PE管道和管件割成所需的长度。

步骤三：管道热熔1.将热熔焊接机加热至适当的温度，一般为材料熔点的一半到3/4。

2.将加热好的热熔焊接机对准管道连接部位，同时对管道和管件施加一定的压力，使其紧密贴合。

3.在约15秒的时间内，保持相应的压力和温度。

注意，过长或过短的时间都可能导致连接处强度不足。

4.热熔焊接完成后，慢慢放松压力，等待焊接部位冷却固化。

通常需要约2分钟的时间，冷却时间应根据具体材料和环境来确定。

步骤四：焊缝检查焊接完成后，应对焊缝进行视觉检查，确保焊缝无气泡、孔洞和未融化的部分。

可使用温度计检测焊缝周围的温度，验证焊接质量。

4. 施工要点在进行PE管道热熔安装施工时，需注意以下几个要点：1.温度控制：使用热熔焊接机时，应根据材料的熔点和建议的温度范围来调节热熔焊接机的温度。

温度过高可能导致材料熔化过度，而温度过低则无法实现有效焊接。

2.压力控制：在热熔焊接过程中，需要施加适当的压力来保证连接的牢固性。

过高的压力可能导致焊缝变形甚至破裂，而过低的压力则无法实现有效连接。

3.清洁处理：在施工前，务必对PE管道和管件进行充分的清洁处理，以确保焊接质量。

过多的杂质和污垢可能导致连接部位的强度不足。

PE管热熔焊接施工工法PE管热熔焊接施工工法一、背景介绍PE管热熔焊接是一种常用的管道连接方法，该方法可用于连接PE管道系统中的管道和配件。

本文档将详细介绍PE管热熔焊接施工工法的步骤、操作规范和注意事项，旨在提供一份全面而详细的参考文档。

二、材料准备1. PE管：选用符合相关标准要求的PE管，管径和管壁厚度需与设计要求相符。

2. 焊接机：选择适用于管径和焊接类型的热熔焊接机，确保设备正常运行且调试合格。

3. 操作工具：包括切管器、刮刀、加热套、焊接夹具、扳手等，确保工具功能正常且符合要求。

三、施工步骤1. 管道准备a. 确定管道的位置和走向，并进行现场勘测和测量，确保布置准确。

b. 清理PE管的末端，确保表面光洁且无污染物。

c. 根据需要切割管道，使用切管器将PE管截断，确保切口平整、垂直。

2. 管端处理a. 使用刮刀将管道末端的氧化层和污染物清除干净，以便焊接时能够与配件充分接触。

b. 使用刮刀刮削管道末端，按照要求刮削的长度和深度进行操作。

c. 在刮削区域内使用清洁无纹纸巾擦拭，确保管道末端清洁无尘。

3. 管道连接a. 确定焊接机的温度和时间设定，并将焊接机加热至合适温度，以确保焊接效果。

b. 将管道与焊接机的加热套、工作夹具等配件连接，确保连接紧固牢固。

c. 将加热套插入管道末端，使用合适的夹具将管道和配件固定在一起。

d. 开始加热焊接区域，根据焊接机的温度和时间设定，逐渐加热焊接区域，实现热熔。

4. 焊接完成a. 确保焊接机完成热熔的时间和温度设定，避免焊接过度或不足。

b. 逐渐将热熔结合的管道和配件从焊接机中取出，确保热熔区域没有受到外部力的损坏。

c. 断开管道与焊接机的连接，将焊接好的管道安放在适当位置进行固定和验收。

五、操作规范和注意事项1. 操作规范a. 按照相关标准和要求进行施工，保证施工质量。

b. 使用符合要求的材料和设备，确保施工过程安全。

c. 按照正确的步骤进行操作，严格遵守操作规程。

pe热熔焊接作业指导书精PE热熔焊接是一种常见的管道连接方式，它能够确保管道连接的牢固性和密封性。

本文将为大家介绍PE热熔焊接的操作步骤和注意事项，以及一些常见问题的解决方法。

一、操作步骤1. 准备工作在进行PE热熔焊接之前，首先需要准备好所需的工具和材料，包括PE管材、PE管件、PE热熔焊机、切割工具、清洁工具等。

同时，还需要检查焊接机的工作状态和热熔头的状况，确保其正常运行。

2. 切割管材使用切割工具将PE管材切割成所需的长度，切割时要注意保持切口平整，避免出现毛刺或裂口。

3. 清洁管材将切割好的管材两端使用清洁工具进行清洁，确保管材表面干净无尘，以免影响焊接质量。

4. 热熔焊接将管材插入管件中，确保插入深度符合要求。

然后将热熔头预热至所需温度，将热熔头与管材接触，使其熔化。

等待一段时间，使熔化的管材和管件充分融合，形成牢固的连接。

5. 冷却和固化待焊接完成后，需要等待一段时间，让焊接部位充分冷却和固化。

在此期间，应避免对焊接部位施加外力或受到振动，以免影响焊接质量。

二、注意事项1. 温度控制在进行热熔焊接时，需要控制好热熔头的温度。

温度过高会导致焊接部位熔化过度，温度过低则无法达到充分熔化。

因此，需要根据材料的要求和焊接机的性能，调整好热熔头的温度。

2. 焊接压力焊接时需要施加适当的压力，以确保热熔头与管材充分接触。

但是，过大的压力会导致管材变形或破裂，过小的压力则无法使熔化的管材和管件充分融合。

因此，需要根据实际情况调整好焊接压力。

3. 焊接速度焊接速度过快会导致焊接部位无法充分熔化，速度过慢则会导致焊接部位过热，影响焊接质量。

因此，在进行焊接时，需要控制好焊接速度，使其适中。

4. 焊接环境焊接环境应保持干燥、清洁，避免有水分或杂质进入焊接部位。

同时，还要注意防止火源和易燃物接近焊接区域，以免引发火灾。

三、常见问题及解决方法1. 焊接接头出现渗漏可能是焊接不牢固或焊接质量不过关导致的。

解决方法是重新进行焊接，确保焊接质量达标。
