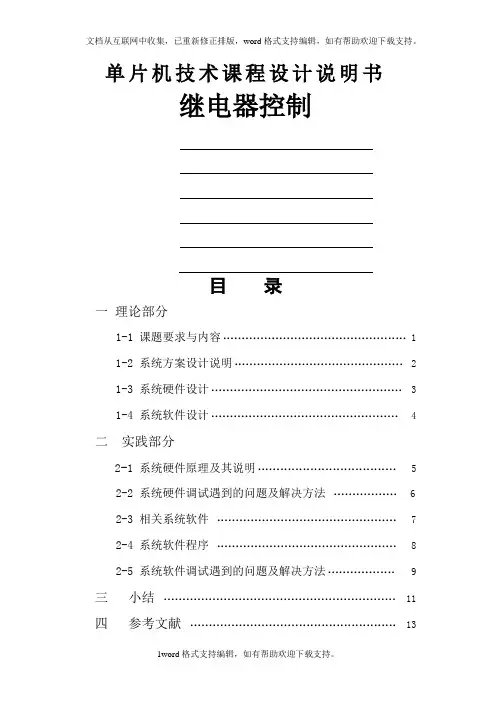

单片机技术课程设计说明书继电器控制目录一理论部分1-1 课题要求与内容 (1)1-2 系统方案设计说明 (2)1-3 系统硬件设计 (3)1-4 系统软件设计 (4)二实践部分2-1 系统硬件原理及其说明 (5)2-2 系统硬件调试遇到的问题及解决方法 (6)2-3 相关系统软件 (7)2-4 系统软件程序 (8)2-5 系统软件调试遇到的问题及解决方法 (9)三小结 (11)四参考文献 (13)设计题目：继电器控制一理论部分1课题要求与内容设计目的：掌握用继电器的基本方法和编程。

设计要求：利用P1口输出高低电平，控制继电器的开合，以实现对8个外部电路的开关控制，每个通道用一个按键控制，并且要有LED数码管状态显示开关状态，要求有光电隔离。

2 系统方案设计说明三极管看成一个控制开关器件。

通+5v电源后三极管导通，初始状态为继电器是吸合状态。

当单片机接受指令后，相应的三极管基极变化为0V左右，使三极管处于截止状态。

方案一：三极管位于继电器下方，此种的连接方法三极管没有工作在饱和状态，即VCE未达到典型值0.2V，使得继电器线圈两端电压未达到理想值，一般达到4.4V。

改变电阻R可得到测试结果如下：1）R=2K，VCC=5V，此时VCE=0.96V，线圈电压4.04V。

2）R=4K，VCC=5V，此时VCE=1.2V，线圈电压3.8V3）R=6K，VCC=5V，此时VCE=1.6V，线圈电压3.4V。

这几种情况下，三极管工作在放大状态。

而继电器要求三极管工作在饱和区，作为开关来使用。

改变R的值，可得到想要的结果。

采用下图可得到结果如下：（1）R=2K，VCC=5.02V，此时VCE=0.037V，线圈电压4.983V。

（2）R=6K，VCC=5.02V，此时VCE=0.06V，线圈电压4.96V。

可见，R大小对线圈两端电压影响较小，达到继电器要求。

三极管一直工作在饱和区，达到设计要求。

单独测试继电器，VCC缓慢增加时，到3.4V时吸合；VCC下降到1.1V是断开。

stm32单片机控制继电器代码1.引言1.1 概述在本文中, 我们将探讨如何使用STM32单片机来控制继电器。

继电器是一种常见的电子元件，用于控制电路的打开和关闭。

它可以通过小电流控制大电流，并在电路中起到开关的作用。

本文的目的是介绍如何使用STM32单片机来实现对继电器的控制。

我们将通过编写相应的代码，实现STM32单片机与继电器的连接，并控制继电器的开关。

此外，我们还将介绍继电器的原理和应用，并提供一些实际的应用案例和展望。

通过阅读本文，读者将会了解到如何利用STM32单片机来控制继电器，并且可以将所学知识应用于各种实际情境中。

本文将以易于理解和实践的方式呈现相关内容，以帮助读者更好地理解和掌握这一技术。

1.2文章结构1.2 文章结构本文将分为三个主要部分进行讨论。

首先，引言部分将提供关于文章的背景和主要目标的概述。

其次，正文部分将介绍STM32单片机的基本概念和特性，以及继电器的原理和应用。

最后，结论部分将展示如何实现STM32单片机控制继电器的代码，并提供一些应用案例和展望。

在正文部分中，我们将首先详细介绍STM32单片机的基本知识，包括其架构、性能和应用领域。

随后，我们将探讨继电器的原理和工作方式，以及在各种电子系统中的广泛应用。

通过对继电器的深入理解，我们将能够更好地理解STM32单片机控制继电器的代码实现过程，并加深对其应用的认识。

在结论部分，我们将给出一份实现STM32单片机控制继电器的代码示例，以帮助读者更好地理解如何利用STM32单片机实现对继电器的控制。

此外，我们还将提供一些实际应用案例，展示继电器在各种领域中的重要作用，并展望未来其在智能控制系统中的潜在应用。

通过本文的阅读，读者将能够掌握STM32单片机控制继电器的基本技术，并了解其在各种实际场景中的应用前景。

通过以上的分析和讨论，本文将全面介绍STM32单片机控制继电器的相关知识和技术，为读者提供一份系统而全面的指南。

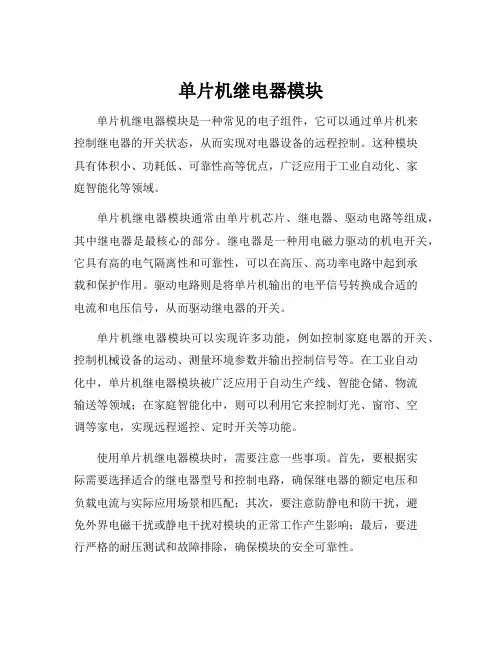

单片机继电器模块
单片机继电器模块是一种常见的电子组件，它可以通过单片机来
控制继电器的开关状态，从而实现对电器设备的远程控制。

这种模块
具有体积小、功耗低、可靠性高等优点，广泛应用于工业自动化、家
庭智能化等领域。

单片机继电器模块通常由单片机芯片、继电器、驱动电路等组成，其中继电器是最核心的部分。

继电器是一种用电磁力驱动的机电开关，它具有高的电气隔离性和可靠性，可以在高压、高功率电路中起到承
载和保护作用。

驱动电路则是将单片机输出的电平信号转换成合适的
电流和电压信号，从而驱动继电器的开关。

单片机继电器模块可以实现许多功能，例如控制家庭电器的开关、控制机械设备的运动、测量环境参数并输出控制信号等。

在工业自动
化中，单片机继电器模块被广泛应用于自动生产线、智能仓储、物流
输送等领域；在家庭智能化中，则可以利用它来控制灯光、窗帘、空
调等家电，实现远程遥控、定时开关等功能。

使用单片机继电器模块时，需要注意一些事项。

首先，要根据实
际需要选择适合的继电器型号和控制电路，确保继电器的额定电压和
负载电流与实际应用场景相匹配；其次，要注意防静电和防干扰，避
免外界电磁干扰或静电干扰对模块的正常工作产生影响；最后，要进
行严格的耐压测试和故障排除，确保模块的安全可靠性。

总之，单片机继电器模块是一种非常有用的电子组件，它可以帮助我们方便地控制电器设备，实现自动化控制和智能化管理。

在实际应用中，我们要根据具体的需要和实际情况选择合适的模块，并严格遵守使用要点，以保证模块的正常工作和使用寿命。

用单片机控制继电器用单片机控制继电器2010-05-2516:13首先看看继电器的驱动这是典型的继电器驱动电路图,这样的图在网络上随处可以搜到,并且标准教科书上一般也是这样的电路图为什么要明白这个图的原理?单片机是一个弱电器件,一般情况下它们大都工作在5V甚至更低.驱动电流在mA级以下.而要把它用于一些大功率场合,比如控制电动机,显然是不行的.所以,就要有一个环节来衔接,这个环节就是所谓的"功率驱动".继电器驱动就是一个典型的、简单的功率驱动环节.在这里,继电器驱动含有两个意思:一是对继电器进行驱动,因为继电器本身对于单片机来说就是一个功率器件;还有就是继电器去驱动其他负载,比如继电器可以驱动中间继电器,可以直接驱动接触器,所以,继电器驱动就是单片机与其他大功率负载接口.这个很重要,因为,一直让我们的电气工程师(我指的是那些没有学习过相应的电子技术的)感到迷惑不解的是:一个小小的芯片,怎么会有如此强大的威力来控制像电动机这样强大的东西?怎么样理解这个电路图?要理解这个电路,其实也比较容易.那么请您按照我的思路来,应该没有问题:首先的,里面的三极管很重要.三极管是电子电路里很重要的一个元件.怎么样理解三极管呢?简单的来说三极管有两个作用一个是放大作用,一个是开关作用.(严格来讲开关作用是放大作用的极限情况,不过没关系,把两者分开,更便于理解它的工作原理).在这里,我们只了解它跟本电路有关的开关作用.首先把三极管想成一个水龙头.上面的Vcc就是水池,继电器是一个水轮机,下面的GND是比水池低的任何一点.刚才说过,三极管就是水龙头,它的把手就是那个带有电阻的引脚.现在,单片机的某一个需要控制这个继电器电路的输出引脚就是一只"手",当单片机的这个引脚输出低电平的时候,就像"手"在打开三极管"水龙头",水就从上往下流,继电器"水轮机"就开始转起来了.反之,如果是输出高电平,"手"就开始关"水龙头",继电器"水轮机"因为没有水流下来,就会停止.这就是三极管的开关作用.简单的理解和记忆就是:三极管是一个开关器件,其实你真的可以将它看成是一个开关,只不过它不是用手来控制,而是用电压(电流)来控制的,因此,三极管有些时候也被称做电子开关(与机械开关相区别).图上还有一个东西,是保护二极管,如果不需要深入理解的话,你大可不必追就为什么有它存在,但是一定得记住,只要是用三极管驱动继电器的场合,一般都有它的存在.需要特别注意的是它的接法:并联在继电器两端阴极一定是接Vcc【电子制作实验室-转】这里我们先要安装好51试验板上的两个轻触按钮开关，我们采用的是独立式按钮开关，也就是说将开关直接连接到电源的地和单片机的对应引脚之间，这里K1接到单片机的P3.6引脚，K2接到P3.7。

单片机控制强电继电器的原理单片机控制强电继电器的原理是利用单片机的控制信号来控制继电器的工作状态。

首先，了解单片机和继电器的基本原理是很重要的。

单片机是一种集成电路，它集成了中央处理器、内存、输入/输出接口和其他辅助电路。

它可以用来控制和处理各种数字和模拟信号。

继电器是一种电流电压转换设备，它能够在控制信号发生变化时，通过绝缘电磁原理来控制高电流的通断。

继电器通常由电磁继电器和固态继电器两种类型。

下面是单片机控制强电继电器的基本原理：1. 硬件连接：首先，将单片机的IO口与继电器的控制端相连接。

这样单片机就可以通过IO口输出高低电平的控制信号来控制继电器的工作。

2. 编程控制：在单片机的程序中，编写相应的代码来控制IO口的输出信号。

可以使用高级语言如C语言或汇编语言来编写程序代码。

3. 信号逻辑：根据实际应用的需求，确定IO口输出高低电平信号和继电器的工作状态之间的对应关系。

通常，可以设置IO口输出高电平信号来控制继电器的吸合，输出低电平信号来使继电器断开。

4. 电流保护：在控制继电器的电路中需要考虑电流保护。

继电器通常具有控制电流和工作电流的限制。

单片机的IO口有一定的驱动能力，但可能不足以直接驱动继电器，所以可以使用驱动电路来增加IO口的驱动能力。

5. 隔离保护：为了保护单片机免受强电干扰或电压反扑，通常在单片机与继电器之间加入隔离电路。

例如，可以使用光耦隔离器或继电器驱动芯片等来实现隔离保护。

6. 程序设计：在单片机的程序中，编写控制继电器的代码。

可以使用单片机的GPIO口或特殊功能寄存器来设置IO口的输出状态，从而控制继电器的工作。

7. 验证和调试：编写完控制继电器的代码后，需要进行验证和调试。

可以通过使用调试工具或示波器来监测IO口的信号，确保控制信号正确生成，并且继电器的工作符合预期。

在实际应用中，单片机控制强电继电器的原理可以应用于各种场合。

例如，可以利用单片机控制继电器来实现家庭自动化系统、工业自动化控制、电力系统的电气保护等。

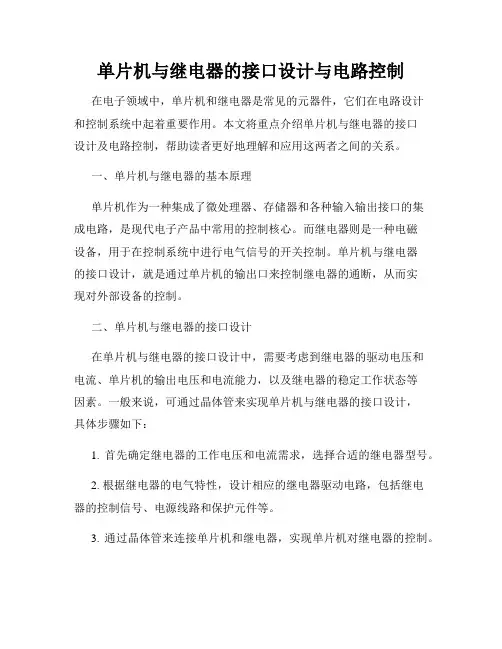

单片机与继电器的接口设计与电路控制在电子领域中，单片机和继电器是常见的元器件，它们在电路设计和控制系统中起着重要作用。

本文将重点介绍单片机与继电器的接口设计及电路控制，帮助读者更好地理解和应用这两者之间的关系。

一、单片机与继电器的基本原理单片机作为一种集成了微处理器、存储器和各种输入输出接口的集成电路，是现代电子产品中常用的控制核心。

而继电器则是一种电磁设备，用于在控制系统中进行电气信号的开关控制。

单片机与继电器的接口设计，就是通过单片机的输出口来控制继电器的通断，从而实现对外部设备的控制。

二、单片机与继电器的接口设计在单片机与继电器的接口设计中，需要考虑到继电器的驱动电压和电流、单片机的输出电压和电流能力，以及继电器的稳定工作状态等因素。

一般来说，可通过晶体管来实现单片机与继电器的接口设计，具体步骤如下：1. 首先确定继电器的工作电压和电流需求，选择合适的继电器型号。

2. 根据继电器的电气特性，设计相应的继电器驱动电路，包括继电器的控制信号、电源线路和保护元件等。

3. 通过晶体管来连接单片机和继电器，实现单片机对继电器的控制。

4. 在电路设计中注意保护继电器和单片机的安全，可添加过压保护、过流保护等电路。

5. 最后进行电路布局和焊接，确保实现可靠的接口设计。

三、单片机控制继电器的应用单片机控制继电器的应用非常广泛，例如用于家居智能控制系统、工业自动化生产线、智能仪表监测等领域。

通过单片机控制继电器，可以实现对各种电器设备的精确控制，提高系统的智能化和自动化水平。

在实际应用中，需要根据具体的控制需求来设计单片机程序，并充分考虑继电器的工作特性来优化控制算法。

同时，需要测试和验证控制系统的稳定性和可靠性，确保在长期运行中不会出现故障。

综上所述，单片机与继电器的接口设计及电路控制是电子技术领域中重要的内容之一，通过合理设计和实现，可以实现对各种设备的精确控制，并在实际应用中发挥重要作用。

希望本文的介绍可以帮助读者更好地理解和运用单片机与继电器在电路设计和控制系统中的应用。

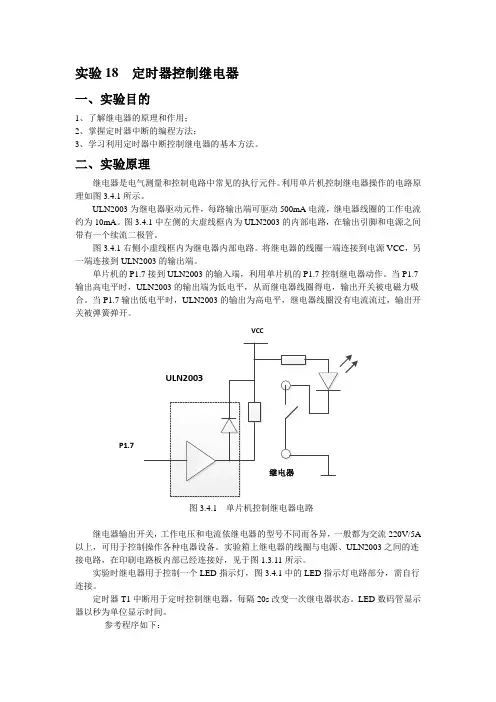

实验18 定时器控制继电器一、实验目的1、了解继电器的原理和作用；2、掌握定时器中断的编程方法；3、学习利用定时器中断控制继电器的基本方法。

二、实验原理继电器是电气测量和控制电路中常见的执行元件。

利用单片机控制继电器操作的电路原理如图3.4.1所示。

ULN2003为继电器驱动元件，每路输出端可驱动500mA电流，继电器线圈的工作电流约为10mA。

图3.4.1中左侧的大虚线框内为ULN2003的内部电路，在输出引脚和电源之间带有一个续流二极管。

图3.4.1右侧小虚线框内为继电器内部电路。

将继电器的线圈一端连接到电源VCC，另一端连接到ULN2003的输出端。

单片机的P1.7接到ULN2003的输入端，利用单片机的P1.7控制继电器动作。

当P1.7输出高电平时，ULN2003的输出端为低电平，从而继电器线圈得电，输出开关被电磁力吸合。

当P1.7输出低电平时，ULN2003的输出为高电平，继电器线圈没有电流流过，输出开关被弹簧弹开。

P1.7VCC图3.4.1 单片机控制继电器电路继电器输出开关，工作电压和电流依继电器的型号不同而各异，一般都为交流220V/5A 以上，可用于控制操作各种电器设备。

实验箱上继电器的线圈与电源、ULN2003之间的连接电路，在印刷电路板内部已经连接好，见于图1.3.11所示。

实验时继电器用于控制一个LED指示灯，图3.4.1中的LED指示灯电路部分，需自行连接。

定时器T1中断用于定时控制继电器，每隔20s改变一次继电器状态。

LED数码管显示器以秒为单位显示时间。

参考程序如下：；参考程序TIMC0 EQU 70HTIMC1 EQU 71HTIMC2 EQU 72HTIMC3 EQU 73HORG 0000HAJMP STARTORG 001BHLJMP TIM1ORG 0030HSTART: MOV SP,#30HMOV TMOD,#20H ;TI工作于定时方式2MOV TL1，#6MOV TH1，#6 ；装载定时初值SETB ET1 ；允许T1中断SETB TR1 ；启动T1SETB EA ；开启中断MAIN: MOV A,TIMC0CJNE A,#40,MAIN1 ；不到10s跳转MOV TIMC0，#0 ；清零250μs计数器INC TIMC1 ；10ms计数器增1MOV A,TIMC1CJNE A，#100，MAIN1 ；***；到1s跳转MOV TIMC1，#0 ；清零10ms计数器INC TIMC2 ；s计数器增1MOV A,TIMC2CJNE A,#20，MAIN1 ；不到20则跳转MOV TIMC2，#0 ；改变继电器状态CPL P1.7MAIN1：AJMP MAIN；***************************；定时器T1中断服务子程序；***************************TIM1：PUSH PSWPUSH ACC ；保护现场LCALL DISP ；显示子程序与实验4.2同INC TIMC0POP ACC ；恢复现场POP PSWRETI三、实验任务与要求1、自行设计LED数码管显示电路，并搭接显示和继电器控制电路，完成实验；2、修改实验程序，让LED指示灯两分钟改变一次状态，LED数码管分别显示分、秒；3、要求用继电器控制直流电机，每运转2分钟停止1分钟，采用LED 数码管以秒为单位显示电动机运转和停止时间，画出电路图，编程实现。

单片机控制继电器的原理
单片机控制继电器的原理是通过单片机的IO口输出电平信号
来控制继电器的开关动作。

继电器是一种电磁开关，具有较大的电流和电压容量，可以实现对高功率设备的控制。

单片机通常通过GPIO（General Purpose Input Output）口来控
制继电器。

GPIO口可以通过配置寄存器来设置为输出模式。

在输出模式下，单片机可以将数字电平信号输出到GPIO口，
即可以控制高电平或低电平。

在控制继电器时，可以通过GPIO口输出高电平或低电平信号。

在某些型号的继电器中，高电平可以表示继电器的闭合状态，低电平表示继电器的断开状态；而在另一些型号的继电器中，情况恰好相反。

因此，在使用具体型号继电器时，需要根据其规格书来确定高低电平的含义。

当单片机的GPIO口输出电平与继电器的工作电平匹配时，继
电器将打开或关闭。

通过这种方式，单片机可以控制继电器的状态，从而控制与继电器相连的电路的通断。

需要注意的是，单片机的GPIO口一般只能提供较小的电流，
因此在连接继电器时，通常需要使用电流放大器或者继电器驱动电路来增加电流的驱动能力，以确保继电器可靠地工作。

此外，为了保护单片机的IO口，通常还会在继电器与单片机之
间加入保护电路，如继电器的阻抗匹配电路、电流限制电路等，以防止继电器产生的电压、电流冲击对单片机造成损坏。

用单片机控制继电器这里继电器由相应的S8050三极管来驱动，开机时，单片机初始化后的P2.3/P2.4为高电平，＋5伏电源通过电阻使三极管导通，所以开机后继电器始终处于吸合状态，如果我们在程序中给单片机一条：CLR P2.3或者CLR P2.4的指令的话，相应三极管的基极就会被拉低到零伏左右，使相应的三极管截至，继电器就会断电释放，每个继电器都有一个常开转常闭的接点，便于在其他电路中使用，继电器线圈两端反相并联的二极管是起到吸收反向电动势的功能，保护相应的驱动三极管.51单片机驱动继电器电路1.基本电路如右图。

2.单片机的IO口输出电流很小4到20mA，所以要用三极管放大来驱动继电器。

主要技术参数1.触点参数：触点形式：1C（SPDT）触点负载：3A 220V AC/30V DC阻抗：≤100mΩ额定电流：3A电气寿命：≥10万次机械寿命：≥1000万次2.线圈参数：阻值(士10%)：120Ω线圈功耗：0.2W额定电压：DC 5V吸合电压：DC 3.75V释放电压：DC 0.5V工作温度：-25℃～+70℃绝缘电阻：≥100MΩ型号：HK4100F-DC5V-SH 线圈与触点间耐压：4000V AC/1分钟触点与触点间耐压：750V AC/1分钟继电器工作吸合电流为0.2W/5V=40mA或5V/120Ω≈40mA。

三极管基极电流：继电器的吸合电流/放大倍数=基极电流(40mA/100 =4mA)，为工作稳定，实际基极电流应为计算值的2倍以上。

基极电阻：（5V-0.7V）/基极电流=电阻值(4.7V/8mA =3.3KΩ)。

这里单片机IO口输出高电平触发三极管导通。

经过以上的分析计算得出：三极管可用极性是NPN 的9014或8050，电阻选3.3KAT89S52 每个单个的引脚，输出低电平的时候，允许外部电路，向引脚灌入的最大电流为 10 mA；每个 8 位的接口（P1、P2 以及 P3），允许向引脚灌入的总电流最大为 15 mA，而 P0 的能力强一些，允许向引脚灌入的最大总电流为 26 mA；全部的四个接口所允许的灌电流之和，最大为 71 mA。
