液晶相关知识1、什么是液晶普通物质有三态：固态、液态和气态，有些有机物质在固态与液态之间存在第四态——液晶态。
液晶这种中间态的物质外观是流动性的混浊液体，同时又有光学各向异性晶体所有的双折射特性。
液晶态物质既具有液体的流动性和连续性，又保留了晶体的有序排列性，物理上呈现各向异性。
2、液晶的种类（1）热致液晶热致液晶是当液晶物质加热时，在某一温度范围内呈现出各向异性的液体。
用于显示的都是可工作在室温上下的热致液晶。
大多数液晶分子长度为几十埃、宽度为几埃。
液晶分子都是有序排列的，根据排列的不同，热致液晶分为向列相、近晶相和胆甾相三种液晶相。
1）近晶相液晶（S型）近晶相液晶由棒状或条状分子组成，分子排列成层状，层内分子长轴互相平行，其方向垂直于层面，或与层面倾斜排列。
因分子排列整齐，其规整性接近晶体，具有二维有序，层内分子之间作用力大，层间分子作用力小，每层厚度约2～3Å。
近晶液晶粘度大，分子不易转动，即响应速度慢，一般不宜作显示器件。
2）向列相液晶（N型）向列相液晶由长、径比很大的棒状分子组成，分子质心没有长程有序性，具有类似于普通液体的流动性，分子不能排列成层，能上下、左右、前后滑动，只在分子长轴方向上保持相互平行或近似平行。
从宏观上看，向列液晶由于其液晶分子重心混乱无序，并可在三维范围内移动，可以象液体一样流动，所有分子的长轴大体指向一个方向，使向列液晶具有单轴晶体的光学特性，而在电学上又具有明显的介电各向异性，这样，可以利用外加电场对具有各向异性的向列相液晶分子进行控制，改变原有分子的有序状态，从而改变液晶的光学性能，实现液晶对外界光的调制，达到显示的目的。
向列相液晶已成为现代显示器件中应用最为广泛的一种液晶材料。
3）胆甾相液晶（CH）这是一种分子成扁平层状排列的液晶材料，层内分子互相平行，分子长轴平行于层平面，不同层的分子长轴方向稍有变化，沿层的法线方向排列成螺旋状结构。
向列相液晶与胆甾相液晶可以互相转换，在向列相液晶中加入旋光材料，会形成胆甾相，在胆甾相液晶中加入消旋光向列相材料，能将胆甾相转变成向列相。

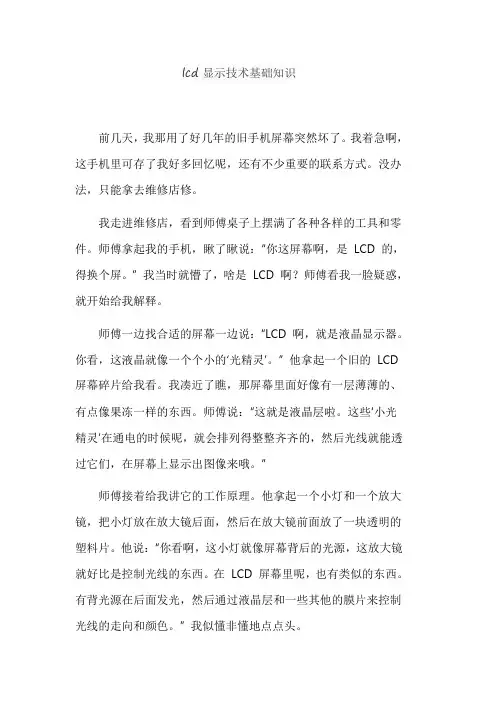

lcd显示技术基础知识前几天，我那用了好几年的旧手机屏幕突然坏了。
我着急啊，这手机里可存了我好多回忆呢，还有不少重要的联系方式。
没办法，只能拿去维修店修。
我走进维修店，看到师傅桌子上摆满了各种各样的工具和零件。
师傅拿起我的手机，瞅了瞅说：“你这屏幕啊，是LCD 的，得换个屏。
” 我当时就懵了，啥是LCD 啊？师傅看我一脸疑惑，就开始给我解释。
师傅一边找合适的屏幕一边说：“LCD 啊，就是液晶显示器。
你看，这液晶就像一个个小的‘光精灵’。
” 他拿起一个旧的LCD 屏幕碎片给我看。
我凑近了瞧，那屏幕里面好像有一层薄薄的、有点像果冻一样的东西。
师傅说：“这就是液晶层啦。
这些‘小光精灵’在通电的时候呢，就会排列得整整齐齐的，然后光线就能透过它们，在屏幕上显示出图像来哦。
”师傅接着给我讲它的工作原理。
他拿起一个小灯和一个放大镜，把小灯放在放大镜后面，然后在放大镜前面放了一块透明的塑料片。
他说：“你看啊，这小灯就像屏幕背后的光源，这放大镜就好比是控制光线的东西。
在LCD 屏幕里呢，也有类似的东西。
有背光源在后面发光，然后通过液晶层和一些其他的膜片来控制光线的走向和颜色。
” 我似懂非懂地点点头。
师傅开始换屏了，他小心翼翼地拆开我的手机。
我看着他把旧屏幕拆下来，里面的排线细细的，就像头发丝一样。
他说：“这排线可重要了，就像人的血管一样，传输信号呢。
如果断了，屏幕可就没法显示了。
” 他把新的LCD 屏幕装上，然后开机测试。
哇，屏幕亮起来的那一刻，我可激动了。
经过这件事，我对LCD 显示技术有了更多的了解。
原来我们每天看的手机屏幕背后有这么多有趣的原理。
现在我再看手机屏幕的时候，就会想起维修店师傅给我讲的那些关于LCD 的知识，感觉自己好像也懂了一门小技术呢。
说不定以后我还能跟别人吹嘘一下我知道的LCD 显示技术知识呢，哈哈。
LCD基础知识及制造工艺流程介绍LCD（液晶显示器）是一种运用液晶技术显示图像的平面显示设备。
它由一系列的液晶层、玻璃基板、导线及亮度调节膜等组成，能够实现高清晰度和低功耗的图像显示。
下面将介绍LCD的基础知识以及制造工艺流程。
一、LCD的基础知识1.液晶层：液晶是一种类似于液体的物质，具有一定的流动性。
液晶分为向列型液晶和向量型液晶两种。
其中，向列型液晶具有电流传输性能，可用于显示器制造。
液晶层通常由两块玻璃基板夹层组成。
2.基板：LCD的基板通常由玻璃或塑料材料制成。
它是液晶显示器的结构支撑物，上面附着有液晶材料，起到固定液晶和导线的作用。
3.导线：液晶显示器中的导线用于传输电信号，驱动液晶层完成图像的显示。
导线通常由透明导电材料（如铟锡氧化物）制成，通过在基板上形成通道和窗口的方法实现。
4.亮度调节膜：亮度调节膜用于控制液晶层的透光度，实现图像亮度的调节。
它通常由聚合物、薄膜材料或金属制成。
二、LCD的制造工艺流程1.基板生产：使用特制的玻璃或塑料材料制造基板，通过磨削、抛光和清洗等步骤形成平整的表面。
2.导线制作：将透明导电材料（如铟锡氧化物）涂布在基板上，然后通过光刻技术制作出导线的图案。
这包括涂覆光刻胶、曝光、显影和洗涤等步骤。
3.形成储存电容：在导线制作完成后，在基板上制作出储存电容的结构。
这通常通过在导线上涂覆并定位特定的电介质材料，然后用导线封装住这种材料。
4.液晶层制作：将液晶材料涂布在基板上，并进行取向处理。
液晶材料的涂布可以通过刮板涂布或滚涂等方法完成。
5.封装背光模块：将背光源（通常是冷阴极荧光灯或LED）和光学片封装在一起，形成背光模块。
6.封装前端制程：在液晶层基板中制造出色彩滤光片、液晶层与色彩滤光板的层间空气封闭结构，同时加工出液晶层之间分隔固体极板和液晶层封装胶。
7.封装：将两块形成互相关系的液晶层基板合并在一起，使用封装剂将其密封。
8.后端制程：液晶显示器的后端制程包括模组组装、封装测试、调试和包装等步骤。
TFT-LCD基础必学知识点1. TFT-LCD是什么？TFT-LCD是一种使用薄膜晶体管（TFT）作为控制元件的液晶显示技术。
液晶TFT-LCD使用各个像素点的液晶颗粒来控制光的透过与阻挡，从而实现显示功能。
2. TFT-LCD的工作原理是什么？TFT-LCD的工作原理是通过控制各个像素的液晶颗粒的存储和释放电荷来控制光的透过与阻挡。
当没有电荷通过液晶颗粒时，液晶就会阻挡光线的透过，显示为黑色；当有电荷通过液晶颗粒时，液晶就会允许光线透过，显示为亮色。
3. TFT-LCD的组成结构是什么？TFT-LCD主要由以下几个组件组成：玻璃基板、液晶层、色彩滤光器、透明导电薄膜、液晶晶体管、背光源等。
其中，玻璃基板是整个显示结构的主体，液晶层用于控制光的透过与阻挡，色彩滤光器用于产生各种颜色，透明导电薄膜用于传输电荷，液晶晶体管用于控制电荷的存储和释放，背光源用于提供光源。
4. TFT-LCD的分辨率是什么？TFT-LCD的分辨率是指显示器能够显示的像素数量。
分辨率通常以水平像素数和垂直像素数来表示，例如1920×1080表示水平有1920个像素，垂直有1080个像素。
5. TFT-LCD的色彩深度是什么？TFT-LCD的色彩深度是指每个像素能够显示的不同颜色的数量。
常见的色彩深度有16位、24位和32位，分别表示能够显示2^16、2^24和2^32种颜色。
6. TFT-LCD的刷新率是什么？TFT-LCD的刷新率是指显示器每秒更新显示内容的次数。
刷新率越高，显示的画面就越流畅。
常见的刷新率有60Hz、120Hz和240Hz等。
7. TFT-LCD的视角是什么？TFT-LCD的视角是指显示器在不同角度下能够保持观看画面的质量和亮度。
通常以水平视角和垂直视角来表示，视角越大表示观看画面的范围越广。
8. TFT-LCD的响应时间是什么？TFT-LCD的响应时间是指液晶颗粒从接收到电荷到改变状态所需的时间。
LCD液晶屏基础知识三大类型：图形点阵、字符点阵、笔段式，涵盖TN、HTN、STN、FSTN、CSTN五种膜式；融合COG、COF、TAB、COB、SMT等各种工艺结构形式。
1.TN膜式LCD液晶屏段码液晶屏，是LCD液晶屏显示模式的一种，LCD液晶屏有笔断式和点阵式两种模式，段码也称笔断一个数字是由8字显示出来的，一个8字是由7个笔段组成的，可以显示0～9的数字．如计算器、钟表等，显示内容均为数字.段码液晶屏，工艺比点阵的要简单许多，当然也只能显示比较简单的内容．段码液晶屏的汉字和图形，只能以固定的型式显示，数字是可以变的．而点阵的所有显示，都是可以随意变换的．2.HTN膜式LCD液晶屏中文名:HTN外文名:(High Twisted Nematic释义:高扭曲向列型特征:对比度高、功耗低、驱动电压低向列型液晶分子被夹在两块透明玻璃之间，在两层玻璃之间，液晶分子的取向偏转110~130度。
这种类型LCD的特点是、动态驱动性能不够好，但视角比TN型的要宽。
3.STN膜式LCD液晶屏STN（Super Twisted Nematic）是用电场改变原为180度以上扭曲的液晶分子的排列从而改变旋光状态，外加电场通过逐行扫描的方式改变电场，在电场反复改变电压的过程中，每一点的恢复过程较慢，因而产生余辉。
它的好处是功耗小，具有省电的最大优势。
彩色STN的显示原理是在传统单色STN液晶显示器上加一彩色滤光片，并将单色显示矩阵中的每一像素分成三个子像素，分别通过彩色滤光片显示红、绿、蓝三基色，就可显示出彩色画面。
和TFT不同STN属于无源Passive型LCD，一般最高能显示65536种色彩。
主要分为普通STN，FSTN，CSTN和DSTN。
普通STN即液晶在液晶屏内旋转180~270度，液晶屏上下贴普通偏光片，因为色散的原因，液晶屏底色会呈现一定的颜色，常见的有黄绿色或蓝色，即通常称的黄绿模或蓝模。
FSTN（Film+STN），为了改善普通STN的底色问题，在偏光片上而加入一层补偿膜，可以消除色散，实现黑白显示。
液晶显示模块（LCM）的基础知识一、LCD的工作原理1、液晶显示器基本常识LCD基本常识液晶显示是一种被动的显示，它不能发光，只能使用周围环境的光。
它显示图案或字符只需很小能量。
正因为低功耗和小型化使LCD成为较佳的显示方式。
液晶显示所用的液晶材料是一种兼有液态和固体双重性质的有机物，它的棒状结构在液晶盒内一般平行排列，但在电场作用下能改变其排列方向。
对于正性TN-LCD，当未加电压到电极时，LCD处于"OFF"态，光能透过LCD呈白态；当在电极上加上电压LCD处于"ON"态，液晶分子长轴方向沿电场方向排列，光不能透过LCD，呈黑态。
有选择地在电极上施加电压，就可以显示出不同的图案。
对于STN-LCD，液晶的扭曲角更大，所以对比度更好，视角更宽。
STN-LCD是基于双折射原理进行显示，它的基色一般为黄绿色，字体蓝色，成为黄绿模。
当使用紫色偏光片时，基色会变成灰色成为灰模。
当使用带补偿膜的偏光片，基色会变成接近白色，此时STN成为黑白模即为FSTN,以上三种模式的偏光片转90°，即变成了蓝模，效果会更佳。
2、液晶0下图是一个反射式TN型液晶显示器的结构图.从图中可以看出,液晶显示器是一个由上下两片导电玻璃制成的液晶盒，盒内充有液晶，四周用密封材料-胶框（一般为环氧树脂）密封，盒的两个外侧贴有偏光片。
液晶盒中上下玻璃片之间的间隔，即通常所说的盒厚，一般为几个微米（人的准确性直径为几十微米）。
上下玻璃片内侧，对应显示图形部分，镀有透明的氧化铟-氧化锡（简称ITO）导电薄膜，即显示电极。
电极的作用主要是使外部电信号通过其加到液晶上去（这个电信号一般来自IC）。
液晶盒中玻璃片内侧的整个显示区覆盖着一层定向层。
定向层的作用是使液晶分子按特定的方向排列，这个定向层通常是一薄层高分子有机物，并经摩擦处理。
在TN型液晶显示器中充有正性向列型液晶。
液晶分子的定向就是使长棒型的液晶分子平行于玻璃表面沿一个固定方向排列，分子长轴的方向沿着定向处理的方向。
LCD基础知识1． LCD的名称及应用LCD是Liquid Crystal Display 的缩写，中文意思是液晶显示器。
目前我国是TN型，STN型LCD的生产大国。
LCD广泛应用于电子、通讯、家电等行业的终端产品，具有广阔的发展前景。
2．液晶物质存在的相有固态、液态、气态的三态，液晶是固态与液态之间的中间态的一类物质的总称，它既具有液体的流动性，又具有固体（晶体）的有序性和各向异性的特点，所以叫做“液态晶体”，简称为“液晶”。
液晶分子是长棒状分子，沿分子的长轴方向和垂直于长轴方向具有各异的光学、电学等物理特性，即液晶的本质属性是具有各向异性。
我们最常用到的液晶的各向异性特性是光学各向异性，简写为Δn。
光学各向异性（Δn）是液晶长轴方向的折射率（n e）与垂直于长轴方向的折射率（n o）的差值，即Δn= n e – n o。
Δn是最主要的用途是可以与产品盒厚来共同确定产品的基本的底色。
液晶只是在一定的温度范围内才会呈现为液晶态的，当温度低到一定的温度时，液晶会凝固为晶体，此温度称为结晶温度（Ts），当温度高于某一温度时，液晶会完全变为液态，此温度称为清亮点（Tc），即液晶态的温度范围只存在于Ts-Tc之间。
3．液晶显示器的分类扭曲向列型的液晶显示器大致上可以分为以下几类：TN（Twisted Nematic），扭曲向列型：显示原理是利用液晶对偏振光的扭曲作用。
判断的基本依据是液晶的扭曲角度是90°。
HTN（High Twisted Nematic），高扭曲向列型：显示原理同上，不过扭曲角度不是90°，而是大于90°，所以叫做高扭曲向列。
通常的扭曲角度取100-120°，我司所用的扭角度一般是110°。
HTN通常是TN产品无法满足对比度及视角范围要求时采用。
STN（Super Twisted Nematic），超扭曲向列型：显示原理同上，扭曲角度比HTN更大，通常是180-270°，所以叫估超扭曲向列型。
LCD基础知识及图解液晶作为显示材料常用的显示原理有：旋光性（TN）、双折射（STN）、吸收二色性（后视镜）和光散射性（PDLC）。
LCD显示种类有：TN(扭曲向列型)，HTN(高扭曲向列型)，STN（超扭曲向列型)，FE(铁电型)，ECB(电控双折射型)，TFT等。
(其中的ECB和FE在我们公司很少用)目前能自己做前段的LCD为TN型（扭曲向列型)和STN型(超扭曲向列型)；1、TN工作模式的基础：旋光性.2、STN工作模式的基础：双折射性。
现常用的有源LCD为TFT型TOP层的主要成分是SIO2。
它是透明物质,可以起绝缘的作用,防止上下ITO之间的短路不良。
环氧胶在LCD中起密封的作用,在环氧胶中浑一定的玻璃球,可以起到控制盒厚的作用;当混一定的金球时,还可以起到导电的作用。
（一）TN类LCDTN类LCD可根据其延迟量可分为一极小，二极小，三极小，还根据PI的定向方式可分为V A和普通产品。
一极小：其特点是在负显模式下底色为蓝色。
具体可参考下图。
1、根据其扭曲角度又可分为TN（90度）和HTN（110度）。
该类TN产品的特点是正显时底色亮度高。
多用于超宽温产品。
2、根据底偏光片特性又可分为透射、半反射和反射类（包括了正负显）透射和半透类在使用时都有背光。
反射类只需要用环境光，但是夜间和在黑暗的环境中不能使用。
该类产品负显时在单色背光下可以做到很黑的底色。
在蓝色背光时，一般难做黑。
要将其延迟量做到很小才能做出黑色的效果。
该类产品多用于宽温、超宽温的产品。
如车载、电表等。
二极小：其特点是在做成负显时底色为绿色或红紫色。
具体可参考下图。
该类产品扭曲角度为90度。
根据底偏光片特性又可分为透射、半反射和反射类（包括了正负显）。
该类产品底色相对于一极小产品会暗一些(正负显均如此）。
目前TN类产品多数采用此模式。
该类产品负显时在各种背光下的底色均一般。
价格相对于TN一极小便宜。
黑模：该产品多数情况下属于二极小，并在LCD内部用旋图工艺涂有黑色油墨。
