人教版物理九年级第十六章第二节串、并联电路电压的规律同步测试【答案】

人教版九年级物理全一册《16.2串、并联电路中电压的规律》测试题及答案1．小珠用如图甲所示电路探究“串联电路中用电器两端的电压与电源两端电压的关系”，当闭合开关后，两个电压表指针偏转均如图乙所示，则电阻R1和R2两端的电压分别为（）A．7.5V、1.5V B．6V、1.5VC．1.5V、7.5V D．1.5V、6V2．如图所示的电路，闭合开关，两灯发光，电流表都有示数，同学们提出如下见解，其中错误的是（）A．两灯泡一定都有电流通过B．两灯泡的亮度不一定相同C．两灯泡两端的电压一定相同D．两电流表示数一定相同3．如图所示的电路中，电源电压为9V，闭合开关后，两灯均发光，电压表示数为6V，此时（）L两端电压为6VA．灯泡1B．灯泡2L两端电压为9VL两端电压为3VC．灯泡1D．灯泡2L两端电压为3V4．如图所示的电路，电源电压不变，两只电表均完好，导线连接完好。

闭合开关S 后，发现两灯12L L 、均不发光，电流表和电压表都没有示数；将两灯位置互换后，发现两灯仍不发光，电流表没有示数，但电压表有示数。

则该电路的故障可能是（ ）A ．灯1L 短路B ．灯1L 断路C ．灯2L 短路D ．灯2L 断路5．在如图所示的电路中，电源电压保持不变。

闭合开关S ，电路正常工作。

一段时间后，两灯中有一灯熄灭，三个电表中有两个电表的示数变小，则（ ）A ．一定是电压表V 的示数不变、灯2L 开路B ．一定是电流表1A 的示数不变、灯1L 开路C ．可能是电流表2A 的示数不变、灯2L 短路D ．可能是电流表1A 的示数不变、灯2L 开路6．在图所示的电路图中，四个小灯泡完全相同。

在电键K 闭合前，各灯都能正常发光。

当电键K 闭合后，应该出现的情况是（ ）A ．各灯都比电键K 闭合前亮B ．各灯都比电键K 闭合前暗C ．各灯都不可能发光D ．各灯仍能正常发光7．按图连接电路，闭合开关后，移动滑动变阻器滑片，小灯泡L1和L2均不发光，电流表指针几乎不动，电压表指针有明显偏转，原因可能是（）A．L1被短接B．变阻器断路C．L2断路D．L1断路8．如图所示，闭合开关S后，灯泡L1和L2都发光，两电表均有示数，由于某个灯泡发生故障，两灯泡都熄灭，电流表示数为零，电压表示数比原来还大，以下对电路故障的分析正确的是（）A．灯泡L1断路B．灯泡L1短路C．灯泡L2断路D．灯泡L2短路9．如图所示电路中，闭合开关后，发现电流表无示数，电压表有示数，则故障原因可能是（）A．小灯泡短路B．小灯泡断路C．滑动变阻器短路D．滑动变阻器断路10．如图所示的电路中，当开关S闭合时，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2，那么下列关系正确的是（）A．U2=U1+U3I1=I2B．U2=U1-U3I1=I2C．U3=U1+U2I1=I2D．U3=U1+U2I1>I211．如图所示电路，闭合开关，甲、乙两灯均正常发光，两电表均有示数。

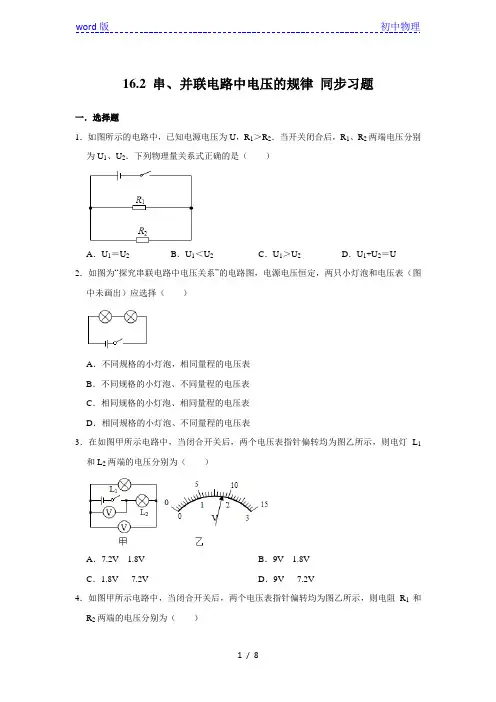

16.2 串、并联电路中电压的规律同步习题一．选择题1．如图所示的电路中，已知电源电压为U，R1＞R2．当开关闭合后，R1、R2两端电压分别为U1、U2．下列物理量关系式正确的是（）A．U1＝U2B．U1＜U2C．U1＞U2D．U1+U2＝U 2．如图为“探究串联电路中电压关系”的电路图，电源电压恒定，两只小灯泡和电压表（图中未画出）应选择（）A．不同规格的小灯泡，相同量程的电压表B．不同规格的小灯泡、不同量程的电压表C．相同规格的小灯泡、相同量程的电压表D．相同规格的小灯泡、不同量程的电压表3．在如图甲所示电路中，当闭合开关后，两个电压表指针偏转均为图乙所示，则电灯L1和L2两端的电压分别为（）A．7.2V 1.8V B．9V 1.8VC．1.8V 7.2V D．9V 7.2V4．如图甲所示电路中，当闭合开关后，两个电压表指针偏转均为图乙所示，则电阻R1和R2两端的电压分别为（）A．1.2V 6V B．6V 1.2VC．1.2V 4V D．4.8V 1.2V5．如图所示，电池组由两节新的干电池串联组成，闭合开关S，R1两端的电压为1V，那么图中电压表的示数为（）A．1V B．2V C．3V D．4V6．下列说法正确的是（）A．在并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等B．使用电压表时，它的两个接线柱不允许不通过用电器直接与电源两极相连C．只要电路两端接上电压表，则电路中一定有电流通过D．电流表和电压表都有一定的量程，使用时应注意选择量程，量程越大越好7．如图所示，在探究“串联电路电压的关系”时，闭合开关S后，电压表V1的示数是2.5V，V2的示数是2.5V，按规律电压表V3的示数应为：（）A．0V B．2.5V C．5V D．无法确定8．图所示电路，L1的电阻比L2的小。

开关闭合，灯均发光，则（）A．V示数等于V1示数B．V1示数大于V2示数C．A示数等于A2示数D．A1示数大于A2示数9．在探究“串、并联电路电压特点”的实验中，有同学整理课堂笔记如下，其中有问题的是（）A．在连接电路过程中，开关要保持断开状态B．在不确定待测电压时，应该先采用大量程试触C．测量时，应该尽量选取相同规格的灯泡进行实验D．电压表应该与待测用电器并联10．如图所示，已知电源电压为10V，电压表V1，V2测得的电压是8V和6V，则电阻R2两端的电压是（）A．4V B．6V C．8V D．不能确定二．填空题11．一用电器工作电压为3V，需要节干电池联使用。

九年级物理上册《第十六章串、并联电路中电压的规律》同步练习及答案(人教版）学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示的电路中，将开关S闭合，灯L1和灯L2均发光，并且L1比L2更亮。

下列说法中正确的是（）A．灯L1和灯L2并联B．灯L1和灯L2两端的电压一定相等C．灯L1的电压大于灯L2的电压D．灯L1的电流一定比灯L2的电流大2．如图所示的电路，闭合开关后两灯均不发光且电流表、电压表示数均为零。

现将两灯泡位置互换后再次闭合开关，电流表示数仍为零，电压表指针明显偏转。

根据以上信息判断该电路故障可能为（）A．L1断路、L2断路B．L1断路、L2通路C．L1通路、L2断路D．L1短路、L2断路3．如图所示，闭合开关，说法正确的是（）A．两只小灯泡并联B．电压表测量L1两端的电压C．若L1不发光，一定是L1断路D．若L2不发光，电压表一定无示数4．如图所示，电源电压为1.5V，开关S闭合后，下列判断正确的是（）A．若只有L1的灯丝断了，电压表的示数为0B．若只有L2的灯丝断了，电压表的示数为1.5VC．若只有L1被短路，电压表的示数为1.5VD．若只有L2被短路，电压表的示数为1.5V5．如图所示，电源电压不变，闭合开关S，灯泡L1、L2都发光。

一段时间后，由于某个灯泡发生故障，使两灯都熄灭，且电流表示数为零，电压表示数变大，则下列说法正确的是（）A．灯泡L1和L2发光时，两灯并联B．灯泡熄灭是由于灯L2断路造成的C．灯泡熄灭是由于灯L1断路造成的D．灯泡熄灭是由于灯L2短路造成的6．在如图所示的电路中，电源电压保持不变。

如果灯泡L1或L2中只有一个发生了短路故障，那么当开关S闭合时，下列现象中不可能出现的是（）A．电压表无示数，灯泡L1不发光B．电压表有示数，灯泡L2不发光C．电压表和电流表都没有示数D．电压表和电流表都有示数7．用如图所示电路探究串联电路的电压规律，下列说法正确的是（）A．电压表不能直接测量电源电压B．若测量L2两端电压，需将电压表并联在a、b两点间，且电压表正接线柱接b点C．实验得到的结论为：串联电路电压处处相等D．改变两个小灯泡的规格，重复实验，是为了减小误差8．A如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为（）A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．1.2V，4.8V 二、多选题9．如图所示的电路，开关S接到a时，电压表示数为9V，开关S接到b时，电压表示数为4V，下列说法正确的是（）A．电源电压为9VB．灯L1两端的电压为5VC．灯L2两端的电压为5VD．开关S接a和开关S接b，电路中的电流不变10．如图的电路中，闭合开关，电压表V1的示数为6V，电压表V2的示数为3.4V，那么下列说法中正确的是（）A．可知电源两端电压为6VB．可知L1两端电压为3.4VC．将电压表V2换成电流表，闭合开关，则L1亮，L2不亮D．将电压表V1换成电流表，闭合开关，电路短路三、填空题11．如图所示电路中，电源电压12V。

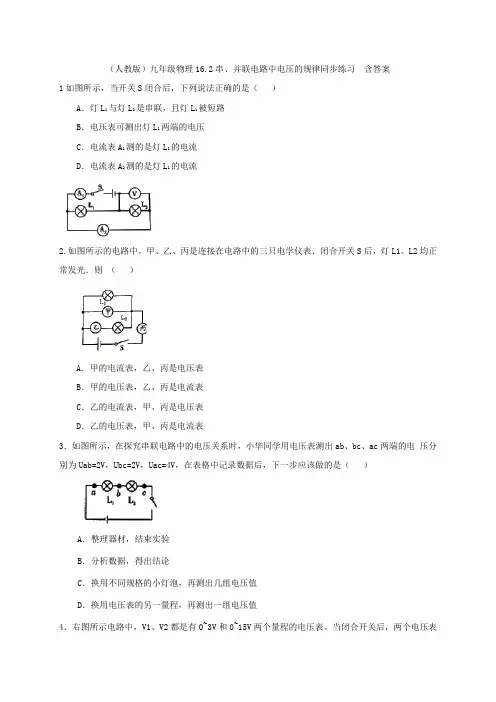

（人教版）九年级物理16.2串、并联电路中电压的规律同步练习含答案1如图所示，当开关S闭合后，下列说法正确的是（）A．灯L1与灯L2是串联，且灯L1被短路B．电压表可测出灯L1两端的电压C．电流表A1测的是灯L1的电流D．电流表A2测的是灯L1的电流2.如图所示的电路中，甲、乙、丙是连接在电路中的三只电学仪表．闭合开关S后，灯L1、L2均正常发光．则（）A．甲的电流表，乙、丙是电压表B．甲的电压表，乙、丙是电流表C．乙的电流表，甲、丙是电压表D．乙的电压表，甲、丙是电流表3．如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为Uab=2V，Ubc=2V，Uac=4V，在表格中记录数据后，下一步应该做的是（）A．整理器材，结束实验B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电压值D．换用电压表的另一量程，再测出一组电压值4．右图所示电路中，V1、V2都是有0~3V和0~15V两个量程的电压表。

当闭合开关后，两个电压表指针偏转均如图所示，则电阻R１、R２两端的电压分别为（）A．9.6V，2.4VB．12V，2.4VC．2.4V，12VD．2.4V，9.6V5.图(a)所示电路中，闭合开关后，两个电压表指针偏转均为图(b)所示，则电阻Ｒ1和Ｒ2两端的电压分别为（）A. 1.8V，7.2VB. 7.2V，1.8VC. 1.8V，9VD. 9V，1.8V6.图中，L1和L2是两只完全相同的灯泡，开关S闭合后电压表V1的示数为4V，电压表V2和V3的示数应分别为（）A. 4V、0VB. 4V、8VC. 4V、4VD. 以上都不对7．如图所示的两个电路中，L1与L2规格不一样。

开关闭合，灯均发光，则（）A．V表示数等于V1表示数 B．V1表示数大于V2表示数C．A2表示数大于A1示数D．A1表示数大于A2示数8．二个灯并联在电路中，其中一个灯比较亮，另一个比较暗，则它们两端的电压（）A．相等B．亮的灯两端电压高C．暗的灯两端电压低 D．无法确定9.图是甲、乙两灯的电流随其两端电压变化的曲线。
