初中九年级物理串并联电路电流规律经典试题A4新版

串，并联电路中电流的规律习题（含答案）一、单选题(本大题共9小题，共18.0分)1.如图所示电路接通后发现A1的示数比A2的示数大一些，下列原因不可能的是（）A.因为电流从正极流到负极越来越小B.可能A1表和A2表都不准确C.可能是两电表所用的量程不同D.可能是电路未接通之前，某电流表的指针不在零刻线处2.如图所示串联电路中，闭合开关，a、b、c三处的电流大小情况是（）A.三处电流不相等B.三处电流一样大 C.a处电流最大 D.c处电流最小3.如图所示，某电路上有一个由三个灯泡L1、L2和L3构成的局部电路，已知通过灯泡L1和L2的电流分别是4mA和10mA，则通过L3的电流可能是（）A.4mAB.6mAC.10mAD.14mA或6mA4.小华用如图所示的电路“探究串联电路电流特点”，实验时发现电流表甲和乙的示数分别为0.12A和0.10A，造成电流表数不同的原因可能是（）A.导线有电阻B.L1和L2的电阻不同 C.其中一个电流表未校零 D.甲比乙更靠近电源正极5.两只变阻器分别标有“3A20Ω”和“1.5A40Ω”的字样，当把这两只变阻器串联起来使用时，电路中允许通过的最大电流为（）A.2AB.1.5AC.3.5AD.0.5A6.小明要研究串联电路的电流特点，连接了如图电路．闭合开关后，测出甲、乙、丙三处的电流，则这三处的电流大小关系是（）A.甲处最大B.乙处最大C.丙处最大 D.一样大7.如图所示的电路中，电流表A1、A2、A3的示数关系应是（）A.I1=I2=I3B.I1＜I2＜I3C.I1＞I2＞I3D.无法确定8.如图，比较电流表读数的大小，下列正确的是（）A.I1＞I2＞I3B.I1＜I2＜I3 C.I1=I2=I3 D.I2＜I1＜I39.如图所示，研究串联电路中电流的特点实验时，电流表甲和乙的示数分别为0.18A和0.16A，造成两个电流表示数不同的原因可能是（）A.导线有电阻B.灯泡L1和L2的电阻不同 C.灯泡L1和L2在电路中的位置不同 D.电流表使用前没有调零二、填空题(本大题共2小题，共4.0分)10.如图甲所示的电路，闭合开关后，电流表A1与A2的指针位置如图乙所示，则电流表A1的示数是______ A，电流表A2的示数是______ A，通过灯L2的电流是______ A；断开开关后电流表A1的示数是______ A，电流表A2的示数是______ A．11.在图示电路中，电源电压保持不变．闭合开关S后，若开关S1由断开到闭合，电流表A1示数______ ，（填“变大”“变小”“不变”，下同），电流表A示数______ ．三、实验探究题(本大题共5小题，共30.0分)12.小明在连接串联电路时发现：闭合开关S后，小灯泡L1较亮，而L2较暗，他经过分析后认为：电流在流经每个用电器后会逐渐减弱，所以L2要比L1暗．同学小红认为小明的观点不正确．请你利用图中所给的器材并可另加一块电流表，设计实验说明小明的观点是否正确．（画出实验电路图）13.小明探究“并联电路中电流的关系”，设计了如图甲所示电路．（1）实验时，接好电路后，闭合开关发现两灯都亮，但由于连线较乱，一时无法确定两灯是串联还是并联，小明灵机一动，随意拆下一根导线，发现两灯都熄灭，因此他认定两灯是串联的，小明的方法是______ 的（“正确”或“错误”），理由是______ ．（2）小明同学重新按图甲接好电路后，首先测量C点的电流，当刚正确连接完所有的导线，两个灯泡立即发光，电流表指针偏向零刻度线左方，其原因是______ 和______ ．（3）改进后，小明测出了C点的电流．接下来，小明准备测量A点的电流．请你在图乙中用笔画线代替导线，完成实物电路的连接．（已知L1的电流约0.3A）（4）实验结束后小明记录A、B、C各点的电流值如表所示：A点电流I A/A B点电流I B/A C点电流I C/A0.260.260.52根据表中数据，小明得出以下两个结论：①并联电路各支路电流相等；② ______ ．（5）请你对上述实验的不足之处进行评价，写出一点评价意见：______ ．14.为了探究并联电路中干路的电流与支路的电流有什么关系，小明同学选择的实验器材是：3节干电池串联作电源、两个标有 2.5V（正常工作时的电压）字样规格相同的小灯泡、一只电流表、一个开关、导线若干他的实验设想是：首先将实验器材连成如图所示的电路，然后用电流表选择恰当的量程分别测出A、B、C三点的电流，分析这一次测量中三点电流的数据，就得出干路与支路的电流的关系．请你分析说明小明同学这一实验方案中存在哪些不足（写出3点即可）．（1）______ ；（2）______ ；（3）______ ．15.在探究并联电路电流规律的实验中，甲是实验电路图．（1）小明同学在测量A处的电流时，电流表的指针偏转如乙所示，原因是______ ．（2）排除故障后，电流表的示数如丙，则电流表的示数为______ ．（3）并联电路的电流特点：______ ．（4）小明用三块电流表分别测出A、B、C处的电流，连接的电路如图丁所示，其中有一根导线接错了，请在这根导线上打“×”，然后画出正确的连线．16.探究并联电路的电流规律．（1）实验时，接好电路后，闭合开关发现两灯都亮．但由于连线较乱，一时无法检查两灯是串联还是并联，小明灵机一动，随意拆下一根导线，发现两灯都熄灭，因此他认定两灯连成了串联，小明的方法是______ 的（“正确”“错误”），理由是______ ．I A/A I B/A I C/A0.180.180.36（2）若在某次测量时，按甲图连好电路闭合开关前，发现电流表指针位置如图乙所示，则应该______ ；排除问题后闭合开关，发现指针又偏向图乙位置，其原因是______ ．（3）纠正（2）中错误后，分别测出A、B、C三处的电流值，如表所示．由此得出结论：并联电路中，干路电流等于各支路电流之和，且各支路的电流相等．这个实验在设计方案上还存在的不足之处是：______ （写出一条）．（4）小军连接了如图的实物连接图，此时，电流表测的是______ （“L1”、“L2”、“干路”）的电流．若要测灯L1的电流，请你在图上只改动一根导线，完成电路的连接．（在需改动的导线上打“×”，再画出重新连接后的导线）（5）细心的小军还发现：在实验时，电流较大的那个灯泡比另一个亮，且更换不同规格的灯泡总是这样．于是他总结出这样的规律：“不同灯泡的亮暗和电流有关，电流越大的灯泡越亮”，小明觉得该结论不正确，因为以前在研究串联电路的实验中发现，不同型号灯泡串联，电流相等，但亮度不同．他们一起讨论后认为，根据小军的实验现象，正确的结论应是：______ ．四、计算题(本大题共4小题，共32.0分)17.某家庭电路中，干路允许通过的最大电流为5A，电路中有灯泡两盏，每盏电流是180mA；电冰箱一个，电流是1.7A；电视机一台，电流是450mA，还有电流为2.3A的电熨斗一把，这些用电器能否在一起使用？18.小明和小亮按照课本要求探究并联电路中电流的关系，他们设计的电路如图所示．把电流表分别接入到电路中的A、B、C处，测出它们的电流，填入下表：实验次数A处电流I A/AB处电流I B/AC处电流I C/A10.100.120.2220.200.240.4430.250.300.55（1）过对上面数据的分析，可以得出是：______ ；（2）测量三次的目的是：______ ，在实验中我们可以采用______ 方法改变电流的大小从而进行三次实验．19.如图当闭合开关后，A点电流表的读数为1.8A，B点电流表的读数为0.7A，问：流过C点的电流I C为多少？20.某同学“探究并联电路中电流的规律”．提出问题：在如图所示的并联电路中，通过电路中a、b、c各点电流之间可能有怎样的关系？设计实验与进行实验：①按图所示连接电路．②把电流表分别接入到电路中的a、b、c处，测出通过的电流，填入下表．③为了防止偶然因素的影响，可以采用以下两种方法之一，重复上面实验步骤．方法一：改变电源电压方法二：更换其中一条支路中的电阻（阻值不同）序号a处的电流I a b处的电流I b c处的电流I c10.100.120.2220.200.240.4430.300.360.66请完成空格处的内容：①在连接电路时，电键必须______ ．②上面设计的表格中存在的不足之处是：______ ．③表格补充完整后，通过对上面数据的分析，后面两次实验是采用______ 进行的（选填“方法一”或“方法二”）．可以得出结论：并联电路干路中的电流等于______ ．串，并联电路中电流的规律习题（含答案）【答案】1. A2. B3. D4. C5. B6. D7. C8. A9. D10. 0.26；0.6；0.34；0.26；0.2611. 不变；变大12. 解：实验电路图如下图所示：实验步骤：取一块电流表分别接在A、B、C三点，闭合开关S，测量并记录A、B、C三点的电流I A、I B、I C，根据I A、I B、I C的数值进行判断，若I A、I B、I C的数值相等，则小明的观点不正确；若I A、I B、I C的数值不相等，则小明的观点正确．13. 错误；也可能是并联，开关在干路上；连接电路时开关未断开；电流表正负接线柱接反；并联电路中干路电流等于各支路电流之和；实验次数太少，结论不具有普遍性，应更换不同规格（电阻不同）的灯泡进行多次实验14. 电源电压过高；只选择了规格相同的两个小灯泡；只分析一组数据就得出实验结论15. 电流表正负接线柱接反了；0.24A；并联电路干路电流等于各支路电流之和16. 错误；两灯并联拆下干路电线，两灯也不亮；调零；电流表正负接线柱接反了；未选用不同规格的灯泡多次实验；干路；在电压一定时，电流越大，灯越亮17. 解：家庭电路中各用电器是并联，因并联电路中干路电流等于各支路电流之和，所以，这些用电器同时使用时的总电流：I总=2×0.18A+1.7A+0.45A+2.3A=4.81A，因为I总＜I=5A，所以，这些用电器能在一起使用．答：这些用电器能在一起使用．18. 并联电路干路中的电流等于各支路电流之和；多次测量使结论具有普遍性、可靠性；更换不同规格的小灯泡或更换电压不同的电源等19. 解：由图知，两灯泡并联，A为干路电流，B、C分别为支路电流，所以通过测点的电流：I C=I A-I B=1.8A-0.7A=1.1A．答：流过C点的电流I C为1.1A．20. 断开；没有写出电流的单位；方法一；各支路的电流之和【解析】1.解：因为串联电路处处电流相等，所以可能是电流表的使用和读数出现错误，即电流表没有校零，读数错误、可能是两电表所用的量程不同等，与电流表在电路中的位置无关．故选A．根据串联电路处处电流相等以及电流表的使用方法进行分析．知道串联电路处处电流相等，知道电流表的正确使用方法．2.解：因串联电路中的电流处处相等，所以用电流表测电路中任意处，电流都是相等的．故选B．串联电路电流处处相等．解决此题要结合串联电路的电流规律进行分析求解．3.解：由图可知L1、L2和L3的连接方式有以下几种可能：①L1和L2并联后，再和L3串联，此时流过L3的电流为I=4mA+10mA=14mA；②L1和L3并联后，再和L2串联，此时流过L3的电流为I=10mA-4mA=6mA；③L2和L3并联后，再和L1串联，此时L1的电流应该大于L2的电流，而题目L2中电流是10mA，这种情况是不存在的．故流过L3的电流可能是6mA或14mA．故选D．由图可知，三电阻并联，根据通过L1和L2的电流分别为求出O点的电流，然后利用并联电路电流的特点求得通过L3的电流．本题考查了并联电路的电流规律，比较简单，分清电路的连接方式是关键．4.解：由电路图可知，两灯和两电流表串联接入电路；根据串联电路的电流特点，电路中各处的电流相等；但实验时电流表甲和乙的示数分别为0.12A和0.10A，偏差较小，图中造成两个电流表示数不同的原因可能是两个电流表的读数误差或指针未校零；而导线的电阻，两灯的电阻不同，以及电表的位置不会影响电流的大小．所以，只有选项C符合题意．故选C．掌握串联电路电流的特点：串联电路中电流处处相等．再结合选项中的内容做出判断．此题考查了串联电路中的电流规律，同时考查了电流表的使用，电流相同，若电流表的量程不同，则偏角不同，使用电流表前一定要进行调零．5.解：由题意可知，两滑动变阻器允许通过的最大电流分别为3A和1.5A，因串联电路中各处的电流相等，所以，两滑动变阻器串联时，为保证电路安全，电路允许通过的最大电流是1.5A．故选B．串联电路中各处的电流相等，两滑动变阻器串联，流过电路的电流应等于滑动变阻器允许的最大电流中较小的一个．能根据串联电路的电流特点确定电路中的最大电流为两滑动变阻器允许通过最大电流的较小值是解题的关键．6.解：如图是串联电路，根据串联电路电流处处相等，甲乙丙三处的电流都相等．故选D．串联电路的电流处处相等．掌握串联电路的电流、电压、电阻的特点．7.解：由电路分析可知：A3测L3的电路，A2测L2L3的电流，A1在干路上测总电流，故I1＞I2＞I3故选C由电路分析知三个灯泡并联，其中A3与L3串联，A2与L2、L3的并联电路串联，A1在干路上，则可判电流的大小．在分析电路时可先把电流表摘除，我们很容易看到，三个灯泡为并联关系．然后再将电流表放入，能更清楚看到电流表所测的是哪一部分电流．8.解：由图可见，电路为三个灯并联，A3测一个灯的电流，A2测两个灯的电流，A1测总电流，对应的电流表的示数分别是I3、I2、I1，根据并联电路电流的特点，故三个电流大小的关系是I1＞I2＞I3．故选A．（1）分析电路中三个灯的连接方式，在并联电路中干路的电流等于各支路电流之和；（2）分析各电流表测量的对象：A3测的是一个支路的电流，A2测的是两个支路的电流，A1测的是三个支路的电流．然后比较I1、I2、I3的大小．本题考查了学生识别电路的能力，以及学生对串、并联电路电流的特点的掌握情况，是一道中档的题目．9.解：A、串联电路中电流处处相等，导线有电阻不会造成两电流表的示数不同，故A错误；B、串联电路中电流处处相等，灯泡L1和L2的电阻不同，但电流也会相同，故B错误；C、灯泡L1和L2在电路中的位置不同不影响不同位置的电流大小，故C错误；D、电流表使用前没有调零，会造成数据有一定偏差，因此，造成两个电流表示数不同的原因可能是有一只电流表没有调零，故D正确．故选D．掌握串联电路电流的特点：串联电路中电流处处相等．结合实验中可能出现的情况可做出判断．此题考查了串联电路中的电流规律，同时考查了电流表的使用，电流相同，若电流表的量程不同，则偏角不同，使用电流表前一定要进行调零．10.解：闭合开关后，两个电灯是并联关系，A1测L1中的电流，A2测干路中的电流．在并联中，干路中的电流等于各支路电流之和，则A2的读数应比A1的读数大，而A1的指针偏转角度比A2的大，说明A1表的量程为0～0.6A，A2表的量程为0～3A，所以A1的读数为0.26A，A2的读数为0.6A，L2中的电流I2=0.6A-0.26A=0.34A．断开开关后，电流表A1的示数不受影响，此时为灯泡L1的简单电路，电流表A1和电流表A2都测量灯L1的电流，则电流表A1和电流表A2的示数为0.26A．故答案为：0.26；0.6；0.34；0.26；0.26．先由并联电路的特点判断出两个电流表所使用的量程，再计算两个灯泡中的电流大小．断开开关后，电流表A1和电流表A2都测量灯L1的电流，此题考查的是电流表的读数，需要首先对电路连接关系进行分析，然后根据电路特点确定电流表的量程．11.解：从图可知，闭合开关S，断开开关S1，电路中只有灯泡L1，电流表A和A1测量的是通过电阻灯泡L1中的电流，则电流表A和A1的示数为：I=I1=．当开关S、S1都闭合后，灯泡L1和灯泡L2并联，而此时电流表A测量的是干路中的总电流，电流表A1测量通过灯泡L1的电流，由并联电路电流的特点可知此时干路中的总电流变大，即电流表A的示数变大．故答案为：不变；变大．从图可知．闭合开关S，断开开关S1，电路中只有灯泡L1，电流表A和A1测量的是通过电阻灯泡L1中的电流．开关S、S1都闭合后，灯泡L1和灯泡L2并联，电流表A测量的是干路中的总电流，电流表A1测量通过灯泡L1的电流，再根据并联电路的电流特点判断出电流表A和A1示数的变化．本题考查了学生对欧姆定律和并联电路电流特点的掌握和运用，以及开关断开和闭合对电路串、并联的影响．能分析电路图确定两种情况下（闭合开关S，断开开关S1，电路中只有灯泡L1；开关S、S1都闭合后，灯泡L1和灯泡L2并联）的电路组成是本题的关键．12.决定灯泡亮暗程度的是灯泡的实际功率，实际功率大则灯亮，实际功率小则灯暗，此题可用串联电路的电流处处相等的结论来反驳小明的结论．本题考查了探究串联电路电流特点的实验的操作，注意电流表的使用，根据灯泡的实际功率来判断灯泡亮度的变化．13.解：（1）随意拆下一根导线，发现两灯都熄灭，因此他认定两灯是串联的，小明的方法是错误，也可能是并联，开关在干路上，也会出现这样的现象；（2）当刚正确连接完所有的导线，两个灯泡立即发光，说明电路连接时，没有断开开关；电流表指针偏向零刻度线左方，说明电流表正负接线柱接反了；（3）小明准备测量A点的电流，即通过L1的电流，因通过的电流约为0.3A，电流表选用小量程，电流表与L1串联，如下所示：（4）C点电流I C即为干路电流，分析数据可得，并联电路中干路电流等于各支路电流之和．（5）根据并联电路各支路电压相行，由欧姆定律知，并联电路各支路电流相等，是因为相同规格的灯泡做实验了，选用的器材太特殊，没有代表性且实验次数太少，结论不具有普遍性；应更换不同规格（电阻不同）的灯泡进行多次实验．故答案为：（1）错误；也可能是并联，开关在干路上；（2）连接电路时开关未断开；电流表正负接线柱接反；（3）如上图所示；（4）②并联电路中干路电流等于各支路电流之和；（5）实验次数太少，结论不具有普遍性，应更换不同规格（电阻不同）的灯泡进行多次实验．（1）两灯并联，开关在干路上，当开关断开时，两灯也同时熄灭；（2）连接电路时，开关要断开，电流要从电流表正接线柱流入，从负接线柱流出；（3）电流表与待测电路串联，根据电流大小确定电流表量程；（4）分析数据得出结论；（5）用归纳法得出普遍性的结论要求选用的样本要有代表性且数量足够多．本题并联电路中电流的关系，考查电路的连接、注意事项、分析数据得出结论的能力、评估能力及归纳法的运用，为中考的热点问题．14.解：（1）灯正常工作时的电压为2.5V，而电源电压为3V，高于灯正常工作时的电压，无法使灯正常工作；（2）实验时选用了两个规格相同的灯泡，器材太特殊，不具有代表性；（3）只做了一次实验，实验次数太少，就得出实验结论，实验结果具有偶然性．故答案为：（1）电源电压过高；（2）只选择了规格相同的两个小灯泡；（3）只分析一组数据就得出实验结论．（1）比较灯正常工作时的电压与电源电压大小的关系，据此作答；（2）（3）应用归纳法得出结论时应注意：所选样本要有代表且数量足够多．本题探究并联电路中干路的电流与支路的电流的关系，主要考查对器材的要求及归纳法的运用，难度一般．15.解：（1）由图乙所示电流表可知，电流表指针反向偏转，这是由于电流表正负接线柱接反了造成的．（2）由图丙所示电流表可知，其量程为0～0.6A，分度值为0.02A，示数为0.24A．（3）由并联电路电流特点可知，并联电路干路电流等于各支路电流之和．（4）由图丁所示电路图可知，测L2的电流表连线错误，修改后的电路图如图所示：故答案为：（1）电流表正负接线柱接反了；（2）0.24A；（3）并联电路干路电流等于各支路电流之和；（4）如图所示．（1）电流应从电流表正接线柱流入，负接线柱流出，否则电表指针反向偏转，根据图乙所示分析答题．（2）由图丙所示电流表确定其量程与分度值，然后读出其示数．（3）并联电路干路电流等于各支路电流之和．（4）电流表应与被测电路串联，分析图示电路图，然后答题．本题难度不大，掌握电流表的使用方法、掌握电表的读数方法即可正确解题．16.解：（1）两灯泡串联，拆开一根导线，电路断路，两灯泡熄灭；两灯泡并联时，拆开干路中的一根导线，两灯泡也同时熄灭，根据拆开电路中的一根导线两灯泡都熄灭不能判定两灯泡是串联的．（2）由图乙所示电流表可知，电流表指针没有指在零刻度线上，在使用前，电流表指针没有调零；在使用过程中，电流表指针反向偏转，这是由于电流表正负接线柱接反了造成的，应该把连接电流表正负接线柱的两根导线交换才行．（3）使用规格相同的灯泡，只进行了一次实验，得出的结论不具有普遍性；为得出普遍结论，应选用不同规格的灯泡多次实验，收集更多的实验数据，然后分析数据得出结论．（4）从实物图中可以看出，电流从正极流出，经过开关、电流表进行分支，分别经过两个灯泡回到电源负极，因此电流表测量干路电流；将L2与电流表负接线柱相连的一端改接电流表的0.6A的接线柱．如图所示：（5）两灯泡串联，通过它们的电流I相等，由P=UI可知，灯泡电压越大，灯泡实际功率越大，灯泡越亮，灯泡的亮度是由灯泡的实际功率决定的，不是由电流决定的，因此小明的结论是错误的．正确的结论应是：在电压一定时，电流越大，灯越亮或灯泡的实际功率越大，灯泡越亮．故答案为：（1）错误；如果两灯并联，拆下干路导线，两灯也不亮；（2）调零；电流表正负接线柱接反了；（3）未选用不同规格的灯泡多次实验；（4）干路；见解答图；（5）在电压一定时，电流越大，灯越亮或灯泡的实际功率越大，灯泡越亮．（1）串联电路中电流只有一条路径；并联电路中有多条路径；串联电路和并联电路中各用电器的工作特点的不同之处：串联电路各用电器同时工作、同时不工作，互相影响；并联电路各用电器可以独立工作、互不影响；也可以同时工作，同时停止工作．因此根据电路的工作特点去分析用电器的连接方式．（2）在使用电表前，要观察电表指针是否指在零刻度线处，如果没有指在零刻度线处，要对电表进行调零；电流应从电流表正接线柱流入，负接线柱流出，否则电表指针反向偏转，根据图乙所示分析答题．（3）为得出普遍结论，实验时应采用不同规格的实验器材进行多次实验；（4）根据电流的流向确定电流表测量的电路；电流表与被测用电器串联；（5）灯泡亮度是由灯泡的电功率决定的，应用串联电路特点与电功率公式分析答题．本题考查了电路故障、实验数据分析，连接电路时要注意电流表正负接线柱不能接反；为得出普遍结论，应使用不同规格的实验器材进行多次实验．17.家庭电路中各用电器是并联，根据并联电路的电流特点求出这些用电器同时使用时的总电流，然后与干路允许通过的最大电流相比较即可得出答案．本题考查了家用电器是否能同时使用的判断，利用好并联电路的电流特点和知道家用电器的连接公式是关键．18.解：（1）由表中数据可知，两支路电流之和等于干路电流，可得结论：并联电路干路中的电流等于各支路电流之和．故答案为：并联电路干路中的电流等于各支路电流之和．（2）实验中进行了三次测量，多次测量可以使结论具有普遍性、可靠性；实验中更换不同规格的小灯泡或更换不同电压的电源可以改变电路电流．故答案为：更换不同规格的小灯泡或更换电压不同的电源等．（1）根据表中数据，看支路电流之和与干路电流之间有什么关系，从而得出结论；（2）多次测量可以使实验结论更具有普遍性；改变电源电压或改变灯泡规格可以改变电路电流．本题难度不大，根据并联电路特点分析表中实验数据即可得出并联电路电流规律；实验进行多次测量的目的有：①多次求平均值，减小实验误差；②多次测量，找出普遍规律．19.根据并联电路的干路电流等于各支路电流之和的特点进行分析．本题主要考查了并联电路电流规律的应用，关键搞清ABC三点分别所在的位置．20.解：（1）在拆接电路时，开关要断开，防止损坏用电器；（2）设计实验表格时，被测量的物理量的后面要有单位，物理量没有单位没有意义，测量的电流没有单位．（3）比较后面两次实验与第一次实验的数据可知，两支路的电流均成倍增大，故应该是改变了电源电压；因为如果是方法二更换其中一条支路中的电阻，则其中一条支路的电流应该不变．所以采用的是方法一；由表中数据可得出结论：并联电路干路中的电流等于各支路的电流之和．故答案为：（1）断开；（2）没有写出电流的单位；（3）方法一；各支路电流之和．（1）连接电路和拆电路时，开关都要断开；（2）设计实验表格时，被测量的物理量的后面要有单位；（3）并联电路中各支路互不影响，根据两支路中电流的变化可判断所采用的方法；根据表中数据可得出并联电路的电流规律．探究并联电路电流的特点时，是采用改变电源电压和改变电阻的方法进行多次测量的方法，使实验具有普遍性；实验中还考查了电路的连接常识、表格设计等，属常考内容．初中物理试卷第11页，共11页。

串,并联电路中电流的规律一、选择题1．把甲、乙两盏灯按一定方式连接到电源上，用电流表分别测出通过甲、乙两灯的电流为 0.3A 和 0.25A，则甲、乙两盏灯的连接方式为（）A．一定是并联 B.一定是串联C.可能串联也可能并联D.无法判定2．在下图中，灯1L 、2 L 并联，用电流表测干路和支路的电流，其中正确的是（）.A. B.C. D.3. 如下图所示，连入电路中的电阻R1、R2、R3允许通过的最大电流分别为I1、I2、I3，且I1<I2<I3，则此部分电路中允许通过的最大电流是（）A、I1B、I2C、I3D、I1+I2+I34. 如下图所示，下列分析正确的是（）A、只闭合S1时，L2发光、L1不发光，A2测L2电流B、只闭合S2时，L1发光、L2不发光，A1测L1电流C、闭合S1、S2时，L1、L2并联，A2测L2电流D、闭合S1、S2时，L1、L2串联，A1、A2示数相等5.如下图所示的导体,A端粗,B端细,则电流流过它时,下列说法中正确的是( )A、从A到B,电流逐渐增大B、从A到B,电流逐渐减小C、从A到B,电流大小不变D、无法比较AB两端电流的大小6.10个小灯泡串联在一起，已知某处电路的电流是100mA，则通过每个小灯泡的电流是（）A、0.1mAB、10mAC、0.1AD、1000mA7.如下图所示的两盏小灯泡接入同一电路中，当开关闭合后发现L1灯比L2灯亮，则下列判断正确的是（）A、L1灯的电流比较大B、L2灯的电流比较大C、可能是L2灯的灯丝断了D、两灯的电流一样大8.如下图甲所示电路，两灯正常发光，电流表A1的示数为0.6A，电流表A2的示数如图乙所示。

则（）A、两灯是串联连接的B、流过L1的电流是2.6AC、流过L2的电流是2 AD、干路电流是3.2A9. 三只小灯L1、L2、L3串联在电路中，灯L1最亮，灯L3最暗，则通过它们的电流（）A、灯 L1最大B、灯 L2最大C、灯 L3最大D、一样大10.在“探究串联电路中电流大小的关系”实验中，某同学用电流表分别测出下图中A、B、C三处的电流大小。

串并联电路电流规律练习题1. 引言电流规律是研究电路中电流分布和流动方向的基础。

掌握串并联电路中电流规律，对于解决电路中的实际问题非常重要。

本文将通过一些练习题来帮助读者加深对串并联电路中电流规律的理解。

2. 串联电路电流规律a. 题目1：在以下串联电路中，求I1、I2和I3的数值。

(在此描述电路图，但不出现网址链接）解答：串联电路中，电流在各个元件之间是相同的，根据欧姆定律可以求解。

根据题目给定的电阻值和电源电压，可以求得总电阻Rt： Rt = R1 + R2 + R3根据欧姆定律，可以得到各个电阻上的电压：V1 = I1 * R1V2 = I2 * R2V3 = I3 * R3由于串联电路中电流相同，所以V1 = V2 = V3，可以得到以下关系式：I1 * R1 = I2 * R2 = I3 * R3通过联立以上方程，可以求解出I1、I2和I3的数值。

b. 题目2：在以下串联电路中，已知电源电压和一些电阻值，求I1、I2和I3的数值。

解答：类似于题目1，首先根据电阻值和电源电压求解总电阻Rt。

然后利用总电阻和欧姆定律求解各个电流值。

3. 并联电路电流规律a. 题目3：在以下并联电路中，求I1、I2和I3的数值。

解答：并联电路中，电流在各个支路中根据支路的电阻比例分流。

根据欧姆定律和基尔霍夫定律可以求解。

首先，求解总电阻Rt的倒数Σ(1/Rn)：Rt = 1 / (1/R1 + 1/R2 + 1/R3)利用基尔霍夫定律，可以得到以下方程组：I = I1 + I2 + I3U = I * Rt将总电阻Rt的倒数代入方程组，可以得到关系式： U = I * (1/R1 + 1/R2 + 1/R3)根据关系式，可以求解出各个电流值。

b. 题目4：在以下并联电路中，已知电源电压和一些电阻值，求I1、I2和I3的数值。

解答：类似于题目3，首先根据电阻值求解总电阻Rt的倒数Σ(1/Rn)。

然后利用总电阻和基尔霍夫定律求解各个电流值。

人教版九年级物理全一册《15.5 串、并联电路中电流的规律》练习题(附带答案)考点直击典例分析＋变式训练考点1 串联电路的电流规律（1）从理论上分析，经过电路中各个部分的电荷，不会消失，也不会凭空增加，所以单位（2）无论串联电路中的用电器规格是否相同，只要串联，通过电路的电流处处相等；※注意：串联电路中电流相等不要理解为电流是不变的，一个用电器的电流改变，流过其他用电器的电流也改变，但两者相等。

【典例1】（2021秋•新源县期末）有一电路上串联着20只灯泡，如果电源插头处的电流为200mA，那么通过第10只小灯泡的电流是（）A．10mA B．20mA C．200mA D．100mA【答案】C。

【解答】解：由题意可知20只灯泡串联，且电源插头处的电流为200mA因串联电路中各处的电流相等，所以，通过每只小灯泡的电流均为200mA。

故选：C。

【典例2】（2021秋•朝阳县期末）如图所示，连入电路中的电阻R1、R2、R3，各自允许通过的最大电流分别为I1、I2、I3，且I1＜I2＜I3，则此部分电路中允许通过的最大电流是（）A．I1B．I2C．I3D．I1+I2+I3【答案】A。

【解答】解：由图可知，电阻R1、R2、R3串联接入电路中；根据串联电路的电流特点，各处的电流大小相等，因为I1＜I2＜I3，所以，为保护各电阻元件的安全，只能取3个电流值中最小的那个电流值作为该电路的最大电流，即此部分电路中允许通过的最大电流是I1。

故选：A。

【典例3】（2021•济宁）将两个不同的小灯泡串联在电路中，发现一个较亮，另一个较暗，则通过较亮灯泡的电流等于（选填“大于”“等于”或“小于”）通过较暗灯泡的电流，判断依据是串联电路中电流处处相等。

【答案】等于；串联电路中电流处处相等。

【解答】解：由题知，两个不同的小灯泡串联在电路中，所以通过两灯的电流是相等的，依据是串联电路中电流处处相等。

故答案为：等于；串联电路中电流处处相等。

2015年10月北京市东城区重点中学九年级物理第十五章电流和电路第5节《串、并联电路中电流的规律》同步测试题一、选择题1．并联电路中电压的规律是（）A．并联电路两端的电压等于各支路两端的电压之和B．并联电路中，各支路两端的电压相等C．并联电路中的电压之间没有任何关系D．并联电路中，电阻大的用电器两端电压小答案：B解析：在串联和并联电路中，电源电压与各用电器两端的电压关系不同。

在串联电路中，电源电压等于各部分电路两端电压之和。

在并联电路中，各支路两端电压相等，且等于电源两端电压。

2．下列说法中正确的是（）A．在并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等B．使用电压表时，它的两个接线柱不允许通过用电器直接与电源两极相连C．只要电路两端接上电源，则电路中一定有电流通过D．每只电流表和电压表都有一定的量程，使用时应注意选用量程，量程越大越好答案：A解析：电压是电路中形成电流的原因，在电路中形成电流的条件有两个，一个是电路两端有电压，电路必须是通路。

电源是提供电压的装置，在电路两端接上电源，有电压，电路还必须是通路，电路中才有电流。

电压表有两个量程，在测量电压时，要选择合适的量程，如果量程选择过小，可能会使电压表的指针打弯；如果量程选择过大，会使测量的读数与真实值之间的差距过大，计数不精确。

电压表在电路中相当于断路，它可以直接接到电源两端测量电源电压。

根据串联和并联电路的电压规律，并联各支路两端的电压均相等，各支路间互不影响，所以在并联电路中，无论灯光的规格如何，每个灯光两端的电压都相等，例如家庭电路中，各用电器两端的电压都是220V，因为家庭电路中各用电器之间是并联的。

3．如图1所示，在探究串联电路中的电压关系时，小明同学用电压表测出ab、bc、ac两端的电压分别为U ab=2V、U bc=2V、U ac=4V，在表格中记录下数据后，下一步应该做的是（）图1A．整理器材，结束实验B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电压值D．换用电压表的另一量程，再测出一组电压值答案：C解析：本题中两灯泡是串联的，ab、bc、ac两端的电压表示的分别是灯L1、灯L2以及它们的总电压，这是为了找出串联电路中电压的规律。

初三物理探究串并联电路中电流的规律试题答案及解析1.（9分）如图所示，电源电压保持不变，电流表使用0～0.6A的量程，电压表使用0～3V的量程，定值电阻R1=5Ω，灯泡电阻R2=8Ω，滑动变阻器的最大阻值R3=20Ω．（1）开关S1断开，S2闭合，电流表示数为0.25A，电压表示数为2.5V，求电源的电压和滑动变阻器接入电路的电阻值；（2）将开关S1闭合，S2断开，移动滑动变阻器的滑片，为了保证电流表和电压表不超过其量程，滑动变阻器接入电路的电阻值只能在什么范围内变化？【答案】（1）电源电压是4.5V，滑动变阻器接入电路中的电阻值是10Ω．（2）滑动变阻器接入电路中的阻值变化范围是2.5Ω～10Ω．【解析】（1）开关S1断开，S2闭合，滑动变阻器与灯泡串联，电压表测滑动变阻器两端的电压，电流表测串联电路中的电流。

滑动变阻器接入电路的阻值，灯泡两端的电压，电源电压。

（2）将开关S1闭合，S2断开，滑动变阻器与定值电阻串联，电压表测滑动变阻器两端的电压，电流表测串联电路中的电流。

当电路中的电流为0.6A时，定值电阻两端的电压，滑动变阻器两端的电压，它接入电路的阻值。

当电压表的示数为3V时，定值电阻两端的电压，电路中的电流，滑动变阻器接入电路的阻值。

滑动变阻器接入电路中的阻值变化范围是2.5Ω～10Ω。

【考点】电流表、电压表的使用欧姆定律2.如图甲，两个灯泡串联在电路中，电源电压为6V，L1的额定电压为3V，L2的额定电压为2V．通过两个灯泡的电流与其两端电压的关系如图乙所示，闭合开关后，当滑动变阻器的滑片滑至中点时，其中一个灯泡正常发光，另一个不损坏，下列说法中正确的是（）A．正常发光的小灯泡是L2，其额定功率为0.3WB．正常发光的小灯泡是L1，其额定功率为0.45WC．当L2两端电压为1.5V时，通过它的电流为0.15AD．此时滑动变阻器两端电压是1.5V【答案】BCD【解析】（1）由图象可知，L1的电压为3V时通过的电流0.15A，L2的电压为2V时通过的电流大于0.15A，因串联电路中各处的电流相等，且其中一个灯泡正常发光，另一个不损坏，所以，正常发光的灯泡是L1，其额定功率P1=U1I1=3V×0.15A=0.45W，故A不正确，B正确；（2）由图象可知，当电路中的电流为0.15A时，灯泡L1两端的电压为3V，灯泡L2两端的电压为1.5V，故C正确；因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压U滑=U﹣U1﹣U2=6V﹣3V﹣1.5V=1.5V，故D正确．故选BCD．【考点】电功率的计算3.如图所示的“坐位体前屈测试仪”可对初中毕业生进行身体柔韧性测试。

串并联电路中电流的规律电流及其测量（1）电流：表示电流强弱的物理量，常用符号I 表示。

（2）单位：安培，简称安，符号是A ；常用单位：毫安（mA ）、微安（μA ）； 换算关系：1A=1000mA ，1mA=1000μA 。

（3）公式：tI Q（4）电流表的使用：①使用前需调零； ②要与所测用电器串联；③要使电流从正接线柱流入，负接线柱流出，即“正进负出”； ④在电路中相当于“导线”，不能直接接在电源两端； ⑤采用“试触法”合理选择量程。

串并联电路中电流的规律（1）串联电路电流规律：串联电路中，电流处处相等，即I =I 1=I 2=…=I n ；（2）并联电路电流规律：并联电路中，干路电流等于各支路电流之和，即I =I 1+I 2+…+I n 。

1．如图所示，能正确地测出小灯泡L 2电流的电路是( )A ．B ．C ．D ．2．如图的电路中，闭合开关，电流表A 1测量的是( )A ．通过灯L l 的电流B ．通过灯L 2的电流C ．通过灯L 1和灯L 2的电流之和D ．无法确定3．如图所示，在练习使用电流表的实验中，某同学发现电流表(0~0.6A)的量程刻度值标示不清，根据你对电流表的了解，电流表的正确读数是( )A ．7AB ．5.4AC ．0.24AD ．0.28A4．小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表 ；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关， 继续进行实验。

5．在2min 内通过导体横截面的电量为24C ，那么导体中的电流是 A 。

6．如图所示，一根粗细不均匀的导体，AB 段横截面积是BC 段的3倍，将AC 端接入电路，通过两段的电流分别为I 1、I 2，则二者的关系为( )A．=I I312B．=I I3112C．=I I12D．无法确定7．用下列电路探究电路的电流规律时，电流表A1、A2的示数如图所示，则流过灯泡L1、L2的电流分别是()A．0.9A0.4A B．0.5A0.4A C．1.3A0.4A D．0.9A1.3A 8．如图所示，在探究“并联电路的电流特点”的实验中，小明设计了如图甲所示的电路进行实验：（1）实验中，小明应该选择两个小灯泡规格是（选填“相同”或“不相同”)的。

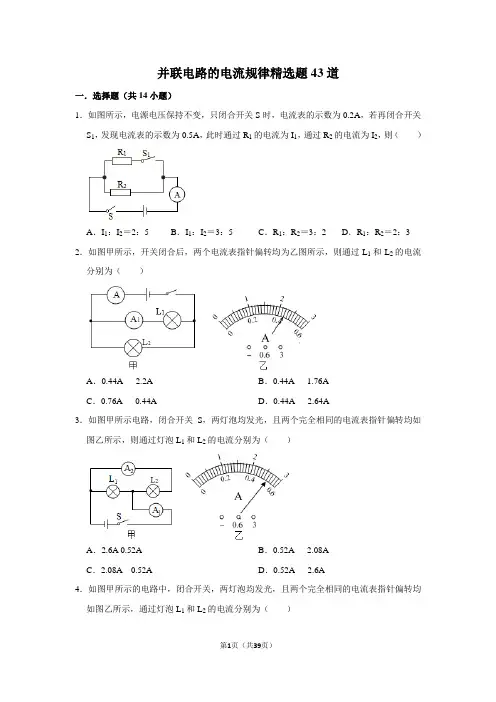

并联电路的电流规律精选题43道一．选择题（共14小题）1．如图所示，电源电压保持不变，只闭合开关S时，电流表的示数为0.2A，若再闭合开关S1，发现电流表的示数为0.5A，此时通过R1的电流为I1，通过R2的电流为I2，则（）A．I1：I2＝2：5B．I1：I2＝3：5C．R1：R2＝3：2D．R1：R2＝2：3 2．如图甲所示，开关闭合后，两个电流表指针偏转均为乙图所示，则通过L1和L2的电流分别为（）A．0.44A 2.2A B．0.44A 1.76AC．0.76A 0.44A D．0.44A 2.64A3．如图甲所示电路，闭合开关S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡L1和L2的电流分别为（）A．2.6A 0.52A B．0.52A 2.08AC．2.08A 0.52A D．0.52A 2.6A4．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（）A．1.5A 0.3A B．1.2A 0.3A C．0.3A 0.3A D．1.2A 1.2A5．在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R1和R2中的电流分别为（）A．1.2A，0.22A B．0.98A，0.22AC．0.96A，0.24A D．0.24A，1.2A6．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（）A．1.2A 1.2A B．0.3A 0.3AC．1.2A 0.3A D．1.5A 0.3A7．如图所示的电路中，闭合开关S，电流表A1、A2、A3的示数分别为I1、I2、I3，它们的大小关系正确的是（）A．I1＝I2＝I3B．I1＞I2＝I3C．I1＞I3＞I2D．I1＞I2＞I38．如图（甲）所示，闭合开关后，两灯均发光，且两电流表示数均如图（乙）所示，则流过灯L1和L2的电流分别是（）A．1.4 A 1.4 A B．0.28 A 1.12 AC．0.28 A 0.28 A D．1.12 A 0.28 A9．在如图所示电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R1和R2中的电流分别为（）A．1.2A，0.24A B．0.24A，0.96AC．0.96A，0.24A D．0.24A，1.2A10．用下列电路探究电路的电流规律时，电流表A1、A2的示数如图所示，则流过灯泡L1、L2的电流分别是（）A．0.7A 0.4A B．0.3A 0.4AC．0.14A 0.26A D．0.7A 1.3A11．如图甲所示的电路中，A1的示数为1.2A，A2的示数如图乙所示。

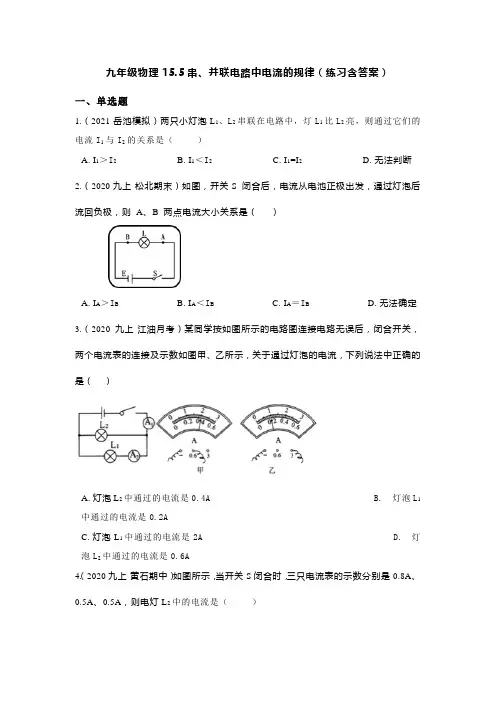

九年级物理15.5串、并联电路中电流的规律（练习含答案）一、单选题1.（2021·岳池模拟）两只小灯泡L1、L2串联在电路中，灯L1比L2亮，则通过它们的电流I1与I2的关系是（）A. I1＞I2B. I1＜I2C. I1=I2D. 无法判断2.（2020九上·松北期末）如图，开关S 闭合后，电流从电池正极出发，通过灯泡后流回负极，则A、B 两点电流大小关系是（）A. I A＞I BB. I A＜I BC. I A＝I BD. 无法确定3.（2020九上·江油月考）某同学按如图所示的电路图连接电路无误后，闭合开关，两个电流表的连接及示数如图甲、乙所示，关于通过灯泡的电流，下列说法中正确的是（）A. 灯泡L2中通过的电流是0.4AB. 灯泡L1中通过的电流是0.2AC. 灯泡L1中通过的电流是2AD. 灯泡L2中通过的电流是0.6A4.（2020九上·黄石期中）如图所示，当开关S闭合时，三只电流表的示数分别是0.8A、0.5A、0.5A，则电灯L2中的电流是（）A. 0.5AB. 0.3AC. 0.2AD. 0.1A5.（2020九上·顺义期中）小明要研究串联电路的电流特点，连接了如图所示电路.闭合开关后，测出甲、乙、丙三处的电流，则这三处的电流大小关系是( )A. 甲处最大B. 乙处最大C. 丙处最大D. 一样大6.（2020九上·常熟期中）两只不一样的灯泡串联在一个电上，有一只灯泡发出了很强的光，而另一只灯泡却发出很暗的光，则下列说法中正确的是（）A. 发光强的灯泡中电流大B. 发光暗的灯泡中电流小C. 两灯中电流一样大D. 无法确定7.（2020九上·澧县月考）在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R1和R2中的电流分别为（）A. 0.24A，0.96AB. 0.98A，0.22AC. 0.96A，0.24AD. 0.24A，1.2A8.（2020·海南）如图所示电路，探究并联电路中电流的关系｡L1与L2是两个不同规格的小灯泡，闭合开关后，通过a､b､c､d四处电流的大小关系正确的是（）A. B. C. D.二、填空题9.（2021·成都模拟）如图甲电路，当开关S闭合后，电流表的指针偏转如图乙所示，其中a电流表测量的是通________的电流，通过灯泡L2的电流为________。

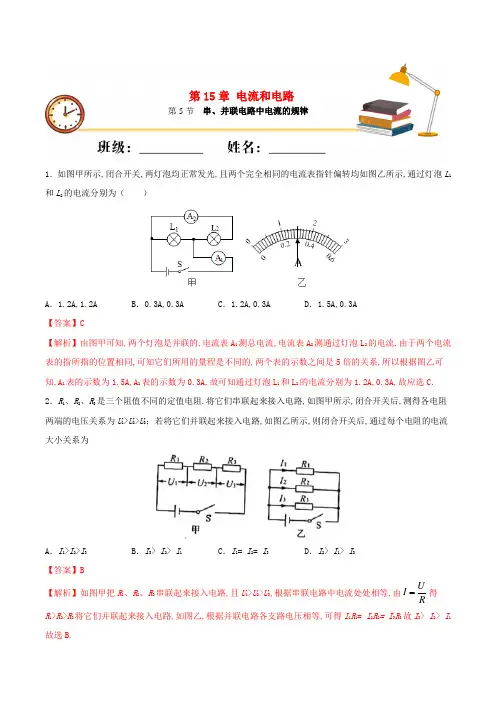

1．如图甲所示,闭合开关,两灯泡均正常发光,且两个完全相同的电流表指针偏转均如图乙所示,通过灯泡L 1和L 2的电流分别为（ ）A ．1.2A,1.2AB ．0.3A,0.3AC ．1.2A,0.3AD ．1.5A,0.3A【答案】C【解析】由图甲可知,两个灯泡是并联的,电流表A 1测总电流,电流表A 2测通过灯泡L 2的电流,由于两个电流表的指所指的位置相同,可知它们所用的量程是不同的,两个表的示数之间是5倍的关系,所以根据图乙可知,A 1表的示数为1.5A,A 2表的示数为0.3A,故可知通过灯泡L 1和L 2的电流分别为1.2A,0.3A,故应选C ． 2．R 1、R 2、R 3是三个阻值不同的定值电阻.将它们串联起来接入电路,如图甲所示,闭合开关后,测得各电阻两端的电压关系为U 1>U 2>U 3；若将它们并联起来接入电路,如图乙所示,则闭合开关后,通过每个电阻的电流大小关系为A ．I 1>I 2>I 3B ．I 3> I 2> I 1C ．I 1= I 2= I 3D ．I 2> I 1> I 3【答案】B【解析】如图甲把R 1、R 2、R 3串联起来接入电路,且U 1>U 2>U 3,根据串联电路中电流处处相等,由U I R得R 1>R 2>R 3将它们并联起来接入电路,如图乙,根据并联电路各支路电压相等,可得I 1R 1= I 2R 2= I 3R 3故I 3> I 2> I 1故选B.第5节 串、并联电路中电流的规律第15章 电流和电路3．如图电源电压恒定,R 1= 12Ω R 2=6Ω R 3是定值电阻.闭合开关S 1,单刀双掷开关S 2接a 时电流表的示数为0.6 A,接b 时电流表的示数可能为A ．0.3 AB ．0.6 AC ．0.9 AD ．1.2 A【答案】C【解析】由电路图可知,闭合开关S 1,单刀双掷开关S 2接a 时电流表的示数为0.6 A, R 1与R 3串联,电流表测电路中的电流,因串联电路中各处的电流相等,由UI R=可得,电路中电流是：1330.6A 12U UR R R ==++ (1)；接b 时, R 2与R 3串联,电流表测电路中的电流,电流表的示数是：22336UUI R R R ==++ (2),如图电源电压U 恒定,电阻R 3恒定,分析等式(1) (2)可知,C 选项正确.4．连接如图所示电路,研究“串联电路中电流的特点”实验时电流表甲和乙的示数分别为0.32安和0.3安,造成两个电流表示数不同的原因可能是（ ）A ．电流表所选量程不同B ．灯泡L 1和L 2的电阻不同C ．导线有电阻D ．电流表甲和乙在电路中的位置不同 【答案】A【解析】有电路图可知,两灯和两个电流表串联接入电路中,串联电路中电路处处相等,而实验时电流表甲和乙的示数分别为0.32安和0.3安,造成两个电流表示数不同的原因可能电流表所选量程不同.故选A.5．在一个电源两端接有两个灯泡,用电流表测得通过这两个灯泡的电流相等,则这两个灯泡的连接方式A．一定是串联B．一定是并联C．串联、并联都可以D．条件不足,无法判断【答案】C【解析】两个完全相同的灯泡,当它们组成串联电路时,通过它们的电流一定相等；当它们并联时,因为并联支路两端的电压相等,且它们各自的电阻相等,由公式I=UR可知通过它们的电流也相等；由此可知通过每个用电器的电流都相等时,这两个用电器可能是串联,也可能是并联的．6．如图所示,A1、A2、A3三个电流表的示数分别为I1、I2、I3 , 则有A．I1=I2+I3 B．I1=I2=I3C．I1>I2>I3D．I1<I2<I3【答案】C【解析】由电路图可知三灯泡并联,A3测最右侧一个灯泡的电流,A2测右边两个灯泡的电流之和,A1测干路电流,因为并联电路中干路电流等于各支路电流之和,即干路电流大于任何一个支路电流,所以右边两个灯泡的电流之和I2大于最右侧一个灯泡的电流,即I2＞I3,干路电流I1大于右边两个灯泡的电流之和I2,即I1＞I2,综上可知,I1＞I2＞I3,故C正确,BD不正确,因为三个灯泡的规格不一定相等,所以通过三灯泡的电流不一定相等,则I1=I2+I3不一定成立,故A不正确．故选C．7．如图甲电路,闭合开关S后,两个灯泡都能发光,乙图为电流表A1指针的位置,如果电流表A2读数是0.5A,则下列说法错误的是（）A．灯泡L1和L2并联B．电流表A1一定连接“3A”接线柱C．电流表A1的读数是1.5AD．通过灯L1的电流为1.2A【答案】D【解析】A ．由图甲知,电流路径有两条,灯泡L 1和L 2并联,故A 正确,不符合题意；B ．电流表A 1测的是干路的电流,A 2测的是通过L 2的电流,示数为0.5A,由并联电路电流的特点知,电流表A 1一定连接“3A ”接线柱,故B 正确,不符合题意；C ．A 1的量程为0~3A,分度值为0.1A,示数1.5A,故C 正确,不符合题意；D ．根据并联电流的特点知,通过L 1的电流为12L L 1.5A 0.5A 1A I I I =-=-=,故D 错误,符合题意.故选D. 8．小明利用如图所示的电路探究并联电路中干路电流是否等于各支路电流之和,其中有一根导线接错了,接错的导线是A ．导线1B ．导线2C ．导线3D ．导线4【答案】C【解析】要探究并联电路的电流关系,所以应将两灯泡并联,三个电流表分别测量干路和支路电流,所以需通过改动下面灯泡与负极相连的导线,将负极与下面灯泡相连的导线改接左下电流表的负接线柱,导线3接错了,故C 正确．9．在“探究串联电路中各处电流的关系”的实验中,小明同学用电流表分别测出图中a 、b 、c 三处的电流后,为总结普遍规律,他下一步的操作最合理的是（ ）A ．换用不同规格的灯泡,再次测量a 、b 、c 三处的电流B ．将电源两极对调,再次测量a 、b 、c 三处的电流C ．改变开关S 的位置,再次测量a 、b 、c 三处的电流D ．将图中两只灯泡位置对调,再次测量a 、b 、c 三处的电流 【答案】A【解析】A ．更换不同的灯泡,电阻变化,电路中的电流发生变化,得出几组不同的实验数据,在分析实验数据得出结论,这样得出的实验结论具有普遍性,减小了偶然性,故A 符合题意；B ．将电源的正负极对调,不能改变电路中的电阻、电压、电流,实验数据不变,故B 不符合题意；C ．改变开关的位置,不能改变电路的电阻、电压和电流,实验数据不变,故C 不符合题意；D ．两只灯泡的位置对调,不能改变电路的电阻、电压和电流,实验数据不变,故D 不符合题意.故选A.10．在如图所示的电路中,电流表1A 和2A 的示数分别为0.3安和0.4安,若将电路中的某两个电阻的位置互换,电流表1A 和2A 的示数却不变,则电流表A 的示数可能为（ ）A ．0.45安B ．0.65安C ．0.55安D ．0.60安【答案】C 【解析】画出等效电路图,如图所示,R 1、R 2、R 3并联,电流表A 1测量通过R 2、R 3的电流之和,电流表A 2测量通过R 1、R 2的电流之和；①若互换R 1、R 2的位置,两电流表的示数不变,则R 1＝R 2,因为电流表A 2的示数为0.4A,所以I 1＝I 2＝0.2A ；因为电流表A 1的示数为0.3A,则I 2+I 3＝0.3A ；所以I 3＝0.1A ； 所以干路上的电流I ＝I 1+I 2+I 3＝0.2A+0.2A+0.1A ＝0.5A②若互换R 2、R 3的位置,两电流表的示数不变,则R 2＝R 3,因为电流表A 1的示数为0.3A,所以I 2＝I 3＝0.15A ；因为电流表A 2的示数为0.4A,则I 1+I 2＝0.4A 所以I 1＝0.4A −0.15A ＝0.25A所以干路的电流I ＝I 1+I 2+I 3＝0.25A+0.15A+0.15A ＝0.55A③若互换R 1、R 3的位置,两电流表的示数不变,则R 1＝R 3；而若R 1＝R 3则两电流表的示数就应相同,所以不可能是互换R 1、R 3的位置.由上分析,可知电流表A 的示数可能为0.5A 或0.55A.故选C.11．在下图所示的电路中,开关闭合时A1的示数为1.2A,A2的示数为0.5A．下列判断正确的是A．通过L1的电流为1.2AB．通过L1的电流为0.7AC．通过L2的电流为0.7AD．通过L2的电流为1.2A【答案】B【解析】由图可知,两灯泡并联,电流表A1在干路中,是测量干路中的电流即总电流,则I=1.2A电流表A2是测量支路L2中的电流,则I2=0.5A根据并联电流电流的规律：I=I1+I2得,通过支路L1的电流为I1=I-I2=1.2A-0.5A=0.7A故B正确.12．“用电流表测量小灯泡的电流”的部分电路如图所示下列说法正确的是（）A．用导线连接c、e,电流表只能测量通过灯泡L1的电流B．用导线连接d、e,电流表只能测量通过灯泡L2的电流C．用两根导线分别连接a、d和c、e,电流表只能测量通过灯泡L1的电流D．用两根导线分别连接b、d和c、e,电流表只能测量通过灯泡L2的电流【答案】AC【解析】A．用导线连接c、e,此时电路为L1的简单电路,电流表测量通过灯泡L1的电流,A正确；B．用导线连接d、e,此时电路为L1、L2串联的电路,电流表测量通过灯泡L1、L2的电流,B错误；C．用两根导线分别连接a、d和c、e,此时电路为L1、L2并联的电路,电流表测量通过灯泡L1支路的电流,C正确；D．用两根导线分别连接b、d和c、e,此时电路为L1、L2并联的电路,电流表测量干路电流,D错误.故选AC.13．在如图甲所示的电路中,电源电压保持不变,当闭合开关后,两个电流表指针均处于图乙所示的位置,通过 R 1 的电流为_____A,R 1、R 2 的电阻之比为____； 此时, 若R 1 突然断路,电流表A 1 的示数为__A ．【答案】0.96 1：4 0.24【解析】甲图中是一个并联电路,A 1测干路电流,A 2测R 2的支路电流.因并联电路干路电流大于各支路电流,且两指针的位置相同；所以,A 1的量程为0～3A,分度值为0.1A,干路电流I =1.2A,A 2的量程为0～0.6A,分度值为0.02A,通过R 2支路的电流I 2=0.24A,则通过R 1的电流为12 1.2A 0.24A 0.96A I I I =-=-=；在并联电路中,电流与电阻成反比,所以12210.24A 10.96A 4R I R I ===；[3] 若R 1 断路,A 2的示数不变,A 1示数等于A 2的示数0.24A.14．在图所示的电路中,电源电压保持不变.闭合开关S 1、S 2,两个灯泡 L 1、L 2都正常发光；若开关S 2断开,则灯泡L 1_____,灯泡L 2_____（以上两空选填“发光”或“不发光”）,电流表示数_____.（选填“变大”或“变小”）【答案】发光 不发光 变小【解析】从图中可以看到,当闭合开关S 1、S 2,这是一个并联电路,两个灯泡 L 1、L 2并联在电路中,电流表示数等于流过两灯泡的电流之和；当开关S 2断开时,只有灯泡 L 1接在电路中,没有电流流过L 2,灯泡L 1发光,灯泡L 2不发光,这时电流表示数等于流过灯泡L 1的电流,电源电压不变,两灯泡的电阻不变,根据UI R=可知流过灯泡的电流大小不变,但电流表示数变小.15．探究“并联电路中电流的关系”,电路图如图甲.要求闭合开关后,灯泡L 1、L 2并联,开关S 控制所有用电器,电流表A 1测流过干路的电流,A 2测流过灯L 1的电流,A 3测流过灯L 2的电流.（1）已知各电路元件、连接情况均完好,闭合开关前,我们发现电流表A1的指针在如乙所示的位置处,可能的原因是_____________；（2）更正上述问题后,闭合开关S,观察到电灯L1亮、L2不亮：随即断开开关,仔细检查,发现电路有不当之处.请在图甲中只改动一根导线(提醒：在需要删除的导线上画“×”,用笔将改动后的导线画出,导线不许交叉)；（3）随后,闭合开关.从电流表中读取数据填入上表中,其中流过灯L1的电流大小如图丙,于是得出结论：并联电路电流相等,且干路电流等于它们电流之和.小非同学认为该结论不科学,应多次更换规格________（选填“相同”或“不同”）的灯泡进行实验,以便________.A．寻找普遍规律 B．求平均值,减小实验误差【答案】电流表没有调零不同 A【解析】(1)闭合开关前,电路未接通,电流表 A1的指针在如图乙所示的位置处,即指针反向偏转,说明电流表没有调零；(2)更正上述问题后,闭合开关 S,因电流表A1、A2之间的连线与灯L2并联,即灯L2短路；因要求灯泡 L1、L2并联,开关S控制所有用电器,电流表 A1测流过干路的电流,根据电流表与待测电路串联,开关与控制的电路串联,故将连接电流表A1与灯L2的连线去掉,将灯L1的右接柱与灯L2的左接线柱连接起来,如下所示；(4)流过灯 L1的电流大小如图丙所示,图中电流表选用小量程,分度值为0.02A,该示数为0.3A；由表中数据知通过两灯的电流相等,是因为选用的灯泡规格相同,选用的灯泡太特殊,没有代表性,得出的结论：“并联电路电流相等,且干路电流等于它们电流之和”,有偶然性,为得出普遍性的结论,我们应多次更换规格不同的灯泡进行实验,以便寻找普遍规律,故A正确.16．小李和小乐按照课本要求探究并联电路中电流的规律,他们设计的电路图如图甲所示.(1)在使用电流表测电流的实验中,小李试触时电流表的指针向着没有刻度的一侧偏转,如图乙所示,根据你的分析,你认为原因可能是________；(2 )在实验过程中他们连接了如图丙所示的电路,闭合开关后,观察到灯L2______(选填“发光”或“不发光”)；该电路存在的问题是：_________；(3)请在图丙上只改动一根导线,使之符合L1、L2并联,电流表A1测干路电流,A2测灯L2的电流,开关控制所有用电器______；(要求：在需要改动的导线上画“×”,用笔将改动后的导线画出,导线不能交叉)(4)他们改正错误后把电流表分别接入到电路中的A、B、C处,测出它们的电流,见下表通过对上面数据的分析,可以得出的结论是________.实验中可以采用_____的方法改变A、B、C处的电流大小从而进行多次实验.【答案】电流表正负接线柱上的导线接反不发光 L2被短路在并联电路中,干路电流等于各支路的电流之和更换不同规格的灯泡(或改变电源电压)【解析】(1)试触时电流表的指针向着没有刻度的一侧偏转,即反偏,说明电流表的正负接线柱接反了. (2)在图丙中,连接电流表A1的右接线柱和灯L1的左接线柱之间的导线将电流表A2与灯L2短路了, 灯L2不发光.(3)为达到题目中的要求,将连接电流表A1右接线柱与灯L2的左接线柱之间的连线去掉,将灯L2的左接线柱与灯L1的右接线柱之间连接起来,如图所示：(4)分析表中的数据可知,C处的干路电流等于A处和B处支路的电流之和,故可得结论：并联电路中,干路电流等于各支路电流之和.实验中可以采用改变电源电压的方法或更换不同规格的灯泡,改变A、B、C处电流的大小从而进行多次实验,使实验结论更具有普遍性.。

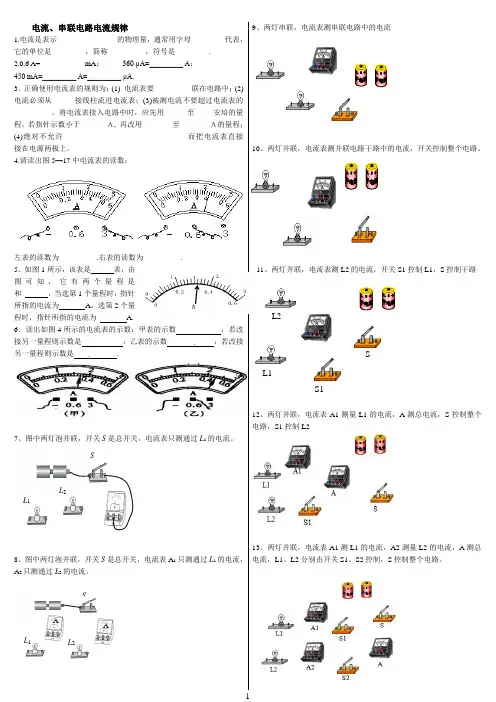

L 1L2SL 1L 2 SA A电流、串联电路电流规律1.电流是表示________________的物理量，通常用字母_________代表，它的单位是_________，简称_________ ，符号是_________.2.0.6 A=__________ mA ； 360 μA=_________ A ； 450 mA=_________ A=_________ μA.3．正确使用电流表的规则为：(1) 电流表要__________联在电路中；(2) 电流必须从______接线柱流进电流表；(3)被测电流不要超过电流表的__________，将电流表接入电路中时，应先用______至_____安培的量程，若指针示数小于_______Ａ, 再改用________至________Ａ的量程；(4)绝对不允许_________________________________而把电流表直接接在电源两极上。

4.请读出图5—17中电流表的读数：左表的读数为__________.右表的读数为__________. 5．如图1所示，该表是 表，由图可知，它有两个量程是 和 ，当选第1个量程时，指针所指的电流为 A ，选第2个量程时，指针所指的电流为 A.6．读出如图4所示的电流表的示数：甲表的示数 ，若改接另一量程则示数是 ；乙表的示数 ，若改接另一量程则示数是 ．7、图中两灯泡并联，开关S 是总开关，电流表只测通过L 1的电流。

8、图中两灯泡并联，开关S 是总开关，电流表A 1只测通过L 1的电流，A 2只测通过L 2的电流。

9、两灯串联，电流表测串联电路中的电流10、两灯并联，电流表测并联电路干路中的电流，开关控制整个电路。

11、两灯并联，电流表测L2的电流，开关S1控制L1，S 控制干路12、两灯并联，电流表A1测量L1的电流，A 测总电流，S 控制整个电路，S1控制L213、两灯并联，电流表A1测L1的电流，A2测量L2的电流，A 测总电流，L1、L2分别由开关S1、S2控制，S 控制整个电路。

2022-2023学年九年级物理：串、并联电路中电流的规律一．选择题（共4小题）1．如图所示的电路，闭合开关后，下列关于A、B、C三处电流的大小关系正确的是（）A．I A＞I B＞I C B．I A＜I B＜I C C．I A＝I B＝I C D．I A＝I B＞I C 2．如图所示，一根粗细不均匀的导体，AB段横截面积是BC段的3倍，将AC端接入电路，通过两段的电流分别为I1、I2，则二者的关系为（）A．I1＝3I2B．I1=13I2C．I1＝I2D．无法确定3．在如图所示电路中，L1与L2是两个不同规格的小灯泡，闭合开关后，用电流表分别测出通过a、b、c、d四处电流的大小，下列电流关系正确的是（）A．I a＝I b B．I a＝I c C．I a＝I d D．I b＝I c4．如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A的示数是0.4A，A1的示数是0.1A，则通过小灯泡L2的电流（）A．0.5A B．0.4A C．0.3A D．0.1A二．填空题（共4小题）5．一种节日小彩灯是由多个小灯泡串联而成的，如果电源插头处电流为200mA，则通过每只小灯泡的电流为A；如果其中一个小灯泡的灯丝断了，则其他的小灯泡（选填“能”或“不能”）发光。

6．如图所示的电路中，当开关闭合时，电流表A1的示数为0.4A，电流表A的示数为0.9A，则电流表A2的示数是A。

7．如图所示，A1的示数为0.6A，A的示数为1A，则通过灯L1的电流是A；通过灯L2的电流是A，若用电流表测量通过L1的电流，则应选用量程。

8．如甲图电路，当开关S闭合后，电流表的指针偏转如乙图所示，则通过灯L1的电流是A，通过L2的电流是A。

三．实验探究题（共3小题）9．如图是“探究串联电路电流特点“的实验电路图：（1）实验中，选择两个小灯泡的规格应该是的（填“相同”或“不相同”）。

（2）下表是某同学在实验中测得的数据：指出表格所记录的数据中，明显错误的数值是 ，造成错误的原因是 。

2021-2022学年人教版物理九年级倍速学习第十五章第5节串、并联电路中电流的规律一、单选题1．小明在探究电路的电流规律实验时用了图中的某个电路，L1和L2规格相同，L3与L1规格不同，电流表读数分别为A1为0.3A，A2为0.15A，A3为0.45A。

测量时的电路图应是（）A．B．C．D．2．将L1和L2串联起来接入某电路，闭合开关后发现L2比L1亮很多，则通过L1的电流I1和通过L2的电流I2相比，正确的是（）A．I1＝I2B．I1＞I2C．I1＜I2D．无法比较3．如图所示，先闭合S1，再闭合S2，电流表A1和A2的示数与开关S2闭合前相比较，下列说法中正确的是（）A．A1不变，A2增大B．A1和A2的示数都增大C．A1和A2的示数都减小D．A1减小，A2增大4．如图所示，当开关S1闭合，S2断开时，电流表的示数为0.7A，若只闭合S2而断开S1时，电流表的示数为0.42A，则通过L2的电流是（）A．0.7A B．0.42A C．0.28A D．1.12A5．两只灯泡串联接在一个电源上，其中一只灯发光很亮，而另一只灯发光却较暗，则下列说法正确的是（）A．两只灯中电流一样大B．发光亮的灯中电流大C．发光暗的灯中电流大D．不能确定两只灯中哪只的电流大些6．如图所示电路，当开关S闭合时，电流表1A和2A的示数分别为1.50A和0.30A，则通过灯1L的电流是（）A．0.30A B．1.20A C．1.50A D．1.80A7．如图所示的电路，闭合开关后，下列关于A、B、C三处电流的大小关系正确的是（）A．I A>I B>I C B．I A<I B<I C C．I A=I B=I C D．I A=I B>I C8．两只灯泡连接在由一个电源供电的电路中，用电流表测得通过灯泡L l电流为0.2A，通过灯泡L2的电流为0.2A，由此可判断两只灯泡的连接方式是（）A．一定是串联B．一定是并联C．可能是串联也可能是并联D．以上说法都不对9．甲乙两只灯泡串联后接在电路中，观察到甲灯泡比乙灯泡亮，则通过两只灯泡电流的关系是（）A．I甲>I乙B．I甲=I乙C．I甲<I乙D．无法判定10．如图所示，当开关S1、S2闭合，S3断开时，电流表A1的示数为0.5A，电流表A2的示数为0.3A，下列说法正确的是（）A．当只闭合S1时，电流表A1的示数为0.2AB．当只闭合S2时，L1、L2串联，电流表A2的示数为0.3AC．当只闭合S3时，L1、L2串联，电流表A2的示数为0.2AD．当只闭合开关S1、S2时，L1、L2并联，通过L1的电流为0.3A二、填空题11．在“用电流表测电流”的实验中，某同学接成图甲所示的电路；当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图乙所示，则通过灯L1的电流为_____A．12．如图所示电路，电流表A1读数为0.18A，电流表A2读数为0.32A，通过灯泡L3的电流为0.15A，那么通过L1和L2的电流分别是______A和______A；电流表A3的读数是______A。

15.5 串并联电路中电流的规律》专题练习题知识点回顾：1、串联电路的电流规律:串联电路中各处电流都。

公式：I= =2、并联电路的电流规律:并联电路中总电流等于各支路中电流之。

公式：I=专题练习：一、填空题1.如右图所示 ,闭合开关后两电流表的示数I 甲=3I 乙,则通过 L2的电流I2 与通过L1的电流I1的比值为.若I 甲=0.3 A,则I2 A.2.物理兴趣小组的同学在做“用电流表测电流” 的实验中 ,所用电路如图甲所示 ,闭合开关后电流表 A1、 A2 的示数如图乙所示 ,则电流表 A1 的示数为 A, 电流表 A2 的示数为A,通过灯 L1 的电流为A,灯 L2中的电流为 A.3.如右图导线 A 处直径大于 B 处 ,如果通过导线 A 的电流为I1,通过导线 B 的电流为I2,则它们的大小关系是I1 （填“ < ”、“> ”或“ =”）I2.4. 小乐在研究串联电路电流特点时,共做了三次实验 ,记录数据如下表 ,其中有一次数据是错误的 ,该错误数据是。

次数 1 2 3测量处 a b c电流/A 0.12 0.6 0.125. 学校教室里的各盏节能灯之间是联的 ,当教室里多开一盏节能灯时流大小将。

（填“变大”“不变”或“变小” ）6 如右图所示 ,开关 S 闭合后 ,发现 A1、 A2 两只电流表的指针恰好偏转到同一位置,若通过 L 1的电流为 1.2 A,则电流表 A1示数是A,电流表A2示数是A。

7.如图， 的示数是 0.9A ， 的示数是 0.46A ，则 的示数是 ____二、 选择题1. 如图所示 ,三表 A 1、A 2、A 3 的示数为 I 3、 I 2、 I 1,根据电路 ,比较各电流表读数的大小 ( )A. I 1>I 2>I 3B. I 1<I 2<I 3C. I 1=I 2=I 3D. I 2<I 1<I 32. 在图甲所示的电路中 ,A 1的示数为 1.4 A,A 2的示数如图乙所示 ,下列判断正确的是 ( )A. 通过 L 1的电流为 0.9 AB. 通过 L 1的电流为 1.4 AC. 通过 L 2的电流为 1.4 AD. 通过 L 2的电流为 2.5 A3. 如下图所示 ,将电流表串联接人电路中 A 、B 、C 、D 四个不同位置 ,则有 ( )A. A 点读数大于 D 点读数B. B 点的读数一定等于 C 点读数C. B 点读数小于 D 点读数D. A 点读数等于 B 点读数4. 做测量串联电路的电流规律实验时，小凌将两只不一样的灯泡串联接在同一电源上 只灯泡发出了很强的光 ,而另一只灯泡却发出了较暗的光 ,则下列说法正确的是 (A. 发光强的灯泡中电流大B. 发光暗的灯泡中电流小C. 两灯中电流一样大D. 无法判断通过两灯电流的大小5. 如图所示 ,当 S 闭合时 ,电流表有示数 ,而灯 L 2不亮 ,则其故障可能是( ),有A. 灯 L1 的灯丝烧断了C. 灯 L2 的灯丝烧断了B. 电源接触不良D. L 被短路6.下列关于电路中电流的说法中正确的是 ( )A. 在串联电路中 ,流过用电器的电流比流过导线的电流大B.在并联电路中 ,干路中的电流比任何一条支路中的电流都大C.电流从电源的正极流出时最大 ,回到负极时最小D.自由电子从电源的正极流出 ,经过用电器回到负极7.如下图所示 ,开关闭合时电流表示数为 0.46A,若通过 L1 的电流为I1,通过 L2的电流为I2,则 ()A.I1=I2=0.46 AB. I 1=I 2= 0.23 AC.I1=0.46 A,I2=0 AD.I1=0 A,I2= 0.46 A8.小萌在做实验时，将两个灯泡接在同一电路中 ,然后她用电流表测得通过它们的电流相等因此可以判断 ( )A. 这两个灯一定串联B. 这两个灯一定并联C. 这两个灯可能串联 , 也可能并联D. 以上答案均不对9.如下图所示 ,在探究并联电路中的电流关系时 ,小米同学用电流表测出A、B、C 三处的电流分别为I A=0.7 A, I B=0.3 A, I C=0.4A,在表格中记录数据后 ,下一步首先应该做的是 ( )A. 整理器材 ,结束实验B.换用不同规格的小灯泡 ,再测出几组电流值C.分析数据 , 得出结论D.换用电流表的另一量程 ,再测出一组电流值10.如下图所示 , S、S1已闭合 ,小乐将开关 S1由闭合到断开 ,下列说法正确的是( )A. 电流表 A1 示数变大 ,电流表 A 示数也变大B.电流表 A1示数变小 ,电流表 A 示数也变小C.电流表 A1 示数不变 ,电流表 A 示数变大D.电流表 A1 示数不变 ,电流表 A 示数变小11.如图所示 ,开关闭合后 ,电流表 A1、A2、A3 的示数分别为I1、I2、I3,则各表的示数关系为 ( )A. I1=I 2+I 3B. I1=I 2=I 3C. I 1>I 2>I 3D. I1<I 2<I 312.如图是小虎同学研究并联电路电流特点的电路图。

九年级物理上册《第十五章串、并联电路中电流的规律》同步练习题及答案-人教版班级姓名学号基础知识回顾一、探究串并联电路中的规律1.串联电路：电流处处相等。

即：I总=I1=I22.并联电路：干路中的电流等于各支路的电流之和。

即：I总=I1+I2二、含电流表的电路分析1.先将电流表看成导线2.再对电路串并联进行判断。

3.最后利用串并联电路中电流的特点进行计算。

综合提升练习一、单选题1．如图所示，灯L1与L2串联，闭合开关S后，发现灯L1比L2亮，则通过两灯的电流I1与I2的大小关系是（）A．I1＞I2B．I1＜I2C．I1＝I2D．无法确定2．如图所示的实验电路，闭合开关S后，小灯泡L1、L2的电流分别是0.2A、0.3A，电流表A、A1的示数分别是（）A．0.5A，0.2A B．0.5A，0.3A C．0.2A，0.3A D．0.3A，0.2A3．如图所示，在电路中两个规格不同的小灯泡L1、L2，闭合开关S后，发现小灯泡L1比L2亮，则下列说法正确的是（）A．L1、L2中的电流一定相等B．L1的电流大于L2中的电流C．若L2灯丝烧断，灯L1仍能正常发光D．若将开关S接在L1和L2之间，则开关只控制L24．如图所示，A1、A2、A3三个电流表的示数分别为I1、I2、I3，则有（）A．I1＝I2+I3B．I1＝I2＝I3C．I1＞I2＞I3D．I1＜I2＜I35．如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电流表A1的示数为0.3A，下列说法正确的是（）A．L1与L2串联B．开关S只控制L1C．L1、L2的电流分别是0.3A、0.2A D．L1、L2的电流分别是0.5A、0.3A6．如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A1的示数是0.2A，电流表A2的示数是0.3A，则电流表A的示数是( )A．0.2A B．0.3A C．0.5A D．0.4A7．如图所示电路图，闭合开关S，电流表A1的示数0.52A，电流表A2的示数为0.24A，根据电流规律，则通过灯L1的电流是（）A．0.76A B．0.28A C．0.52A D．0.24A8．如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A1的示数为0.9A，A2的示数为0.5A，则通过灯泡L1的电流为（）A．0.4A B．0.5A C．0.9A D．1.4A9．如图甲所示电路，闭合开关S，两灯都发光，两电流表的指针位置均如图乙所示，则电流表A1的示数是和通过灯L1的电流为（）A．0.3A 0.3A B．1.5A 0.3AC．1.5A 1.2A D．1.5A 1.5A二、填空题10．如图所示在探究电路中电流特点的实验时，灯泡L1与L2的连接方式是联，闭合开关后，用电流表测出A处的电流I A再用同样的方法测出B处的电流I B，则I A I B（选填“>”“<”或“=”）。

《串、并联电路中电流的规律》练习题串联电路的电流规律1.用同种材料制成两段长度相等，横截面积不同的圆柱体导体，A比B的横截面积大，如图所示，将它们串联在电路中，通过的电流关系是( )A.IA>IBB.IA＜IBC.IA=IBD.无法确定2、10个小灯泡串联在一起，已知某处电路的电流是100mA，则通过每个灯泡的电流是____A3.当我们连接电路时，为了安全，控制电路的开关应该处于_________状态.用电流表测小灯泡L1中的电流，图中正确的是（）并联电路的电流规律1.如下图示电路中，电流表A和A1的示数分别为I=3A， I1=0.25A，则通过小灯泡L2的电流大小为________。

2.如图，A1测_____的电流，A3测_____的电流；若A3的示数是0.8A，A1的示数是1.9A，则通过灯泡L2的电流I2 =______A．3、如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中不正确的是（）A.Ia=IdB.Ia＞IdC.Ia＞IbD.Id＞Ic4.如图所示，通过L1的电流和通过L2的电流之比是2∶1，则A1表和A2表的示数之比是( )A、.2∶3B、3∶1C、1∶2D、2∶15.如图所示，电路中能正确测出通过灯L2的电流的是：( )6.如下右图所示的电路中，当开关S1、S2都闭合时，亮着的灯是_________；当开关S1闭合，S2断开时亮着的灯是________ 。

7.两个电灯接在同一电路中，用电流表测得通过它们的电流相等，那么（）A．这两个灯一定是串联的B.这两个灯一定是并联的C．这两个灯可能是串联的，也可能是并联的D.无法判断8.如图所示的电路中，电流表测量的是（）A.通过灯L1的电流B.通过灯L2的电流C.通过灯L1和灯L2的电流之和D.电源供给电路的总电流9.如图，把L1和L2连成并联电路，用电流表测L2的电流，并画出它的电路图。

10.如图，把L1和L2连成并联电路，用电流表测L2的电流，并画出它的电路图。
