人教版九年级物理串并联电路分类练习

人教版九年级物理全一册《15.5串、并联电路中电流的规律》同步练习题（有答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．小红连接了如图所示的电路。

闭合开关S后发现，L1很亮，L2只能微弱发光，以下分析正确的是（）A．通过L1的电流大于通过L2的电流B．通过L1的电流小于通过L2的电流C．通过L1的电流等于通过L2的电流D．无法判断2．将两个不同型号的灯泡串联在电路中，发现两灯的亮度不同，甲灯比乙灯亮，则下列说法正确的是（）A．两灯中的电流不相等，甲灯中电流大于乙灯中电流B．两灯中的电流不相等，乙灯中电流大于甲灯中电流C．两灯中的电流相等D．无法判断两灯中电流的大小3．如图所示，实验时，在电路中接入四只电流表，其中示数一定相同的电流表是（）A．A1和A2B．A1和A3C．A1和A4D．A2和A34．两个灯串联在电路中，其中灯L1较亮，L2比较暗，则通过两者的电流（）A．通过L1的电流大B．通过L2的电流大C．通过两者电流相同D．无法比较5．如图甲所示，闭合开关后，两灯均发光，灯泡L1比L2亮，已知电流表A2的示数为0.2A，电流表A1的示数如图乙，下列说法正确的是（ ）A ．灯泡L 2的电流为0.6AB ．灯泡L 2的电流为0.4AC ．灯泡L 2的电流为0.12AD ．干路电流为0.32A6．如图甲所示的电路，电源电压保持不变。

闭合开关S ，两灯均发光，此时两电流表指针的偏转均如图乙所示。

下列说法正确的是（ ）A ．灯1L 、2L 串联B ．通过灯1L 的电流为1.8AC ．通过灯2L 的电流为1.44AD ．若灯2L 的灯丝烧断，则电流表A 1的示数不变，电流表A 2的示数变大7．有三个灯泡接在一个电路中，其部分电路如图所示，其它部分没有画出。

已知通过L 1、L 2的电流分别为I 1＝0.2A 、I 2＝0.6A ，那么通过L 3的电流I 3可能为（ ）①0.2A ；①0.4A ；①0.6A ；①0.8A ；A ．①①B ．①①C ．①①D ．①①8．如图甲电路，闭合开关S 后，两个灯泡都能发光，乙图为电流表A 指针的位置，电流表A 2读数是0.6A ，下列分析正确的是（）A．灯泡L1和L2串联B．电流表A1的读数是0.9AC．通过灯L2的电流为1.5A D．通过灯L1的电流为0.3A二、填空题9．如图所示，某探究小组测量电阻时所得到的两个定值电阻A和B的电流和电压关系的图象，则A的电阻为Ω；若将A和B并联接入到电压为15V的电源两端时，通过电阻B的电流是A，同时电路中的总电流A．10．如图1所示，开关S闭合后小灯泡L均发光。

人教版九年级物理全一册《15.3串联和并联》同步练习题(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示的电路中，下列关于三灯连接的情况正确的是（）A．S1、S2闭合，L1、L2并联B．S1、S2断开，L1、L2并联C．S1断开，S2闭合，L1、L2串联D．S1断开，S2闭合，L1、L2并联2．课外兴趣小组设计了一种具有冷风、热风两种功能的电吹风电路，如图所示（表示电热丝，表示电动机），若为了节省能源只开冷风，则开关所处状态说法正确的是（）A．S1、S2均闭合B．S1、S2均断开C．S1断开、S2闭合D．S1闭合、S2断开3．当我们打开电视机开关时，指示灯就马上亮起来；断开开关时，指示灯又马上灭了。

则指示灯与开关的连接方式（）A．一定是串联B．一定是并联C．可能是串联D．可能是并联4．设计一个病房呼叫电路，要求：按下病人床头开关，值班室的电铃会响，对应床头灯亮，提醒护士哪位需要护理．下列电路设计最合理的是（）A．B．C．D．5．夜晚，街道两边的路灯纷纷亮起来了，将我们的城市点缀得格外美丽，这些路灯之间的连接方式是（）A．并联B．可以串联也可以并联C．串联D．无法判定6．如下图所示的四个电路，下列说法中正确的是（）A．甲图中，当开关闭合时，只有L1、L3两灯能发光B．乙图中，当闭合开关S1、S2、S3、S4、S5、S6，发生电源短路C．丙图中，同时闭合S1、S3，L1、L2并联D．丁图中，当两个开关闭合时，只有L1发光7．学校走廊的消防应急灯由蓄电池、两个LED灯及一个自动控制开关组成。

照明电路正常工作时应急灯不发光，可由照明电路为蓄电池充电；照明电路停电时，应急灯发光。

下列说法正确的是（）A．两个LED灯串联更好B．停电时，蓄电池把电能转化为化学能C．充电时，蓄电池是电源D．应急灯发光时，LED灯是消耗电能的装置8．有一辆电动玩具车，玩具车内部电路是由电源、开关、电动机、指示灯各一个组成的．开关闭合，电动机和指示灯同时工作，开关断开，电动机和指示灯同时不工作。

第08讲：串联和并联【考点归纳】➢考点一、串联电路与并联电路➢考点二、判断生活在串并联电路➢考点三、开关在串并联电路的作用➢考点四、根据电路图判断串并联电路➢考点五、串并联电路实物图和电路图➢考点六、电路设计➢考点七、串联和并联综合问题【知识梳理】【知识点一串联电路】把电路元件逐个顺次连接起了就组成了串联电路。

特点：①电流只有一条路径；②各用电器之间互相影响，一个用电器因开路停止工作，其它用电器也不能工作；③只需一个开关就能控制整个电路。

【知识点二并联电路】把电路元件并列地连接起来就组成了并联电路。

电流在分支前和合并后所经过的路径叫做干路；分流后到合并前所经过的路径叫做支路。

特点：①电流两条或两条以上的路径，有干路、支路之分；②各用电器之间互不影响，当某一支路为开路时，其它支路仍可为通路；③干路开关能控制整个电路，各支路开关控制所在各支路的用电器。

【知识点三串联电路特点】【知识点四并联电路特点】【题型归纳】题型一、串联电路与并联电路1．（23-24九年级上·全国）下列关于串联电路的说法中，错误的是（ ）A．串联电路中各元件是逐个顺次连接起来的B．若一个用电器的内部断路，其余的用电器仍可能通电工作C．开关可使电路中的各灯泡同时发光或同时熄灭D．连接电路时，开关可接在电池的正极或负极处，也可将开关接在用电器之间【答案】B【详解】A．电路中各元件按逐个顺次的方式连接起来的是串联电路，故A正确，不符合题意；B．串联电路中电流只有一条流通路径，若一个用电器的内部断路，其余的用电器都不能通电工作，故B错误，符合题意；C．因为串联电路中电流只有一条流通路径，所以开关可使电路中的各灯泡同时发光或同时熄灭，故C正确，不符合题意；D．在串联电路中，开关可以控制整个电路，所以连接串联电路时，开关可接在电池的正极或负极处，也可将开关接在用电器之间，故D正确，不符合题意。

故选B。

2．（21-22九年级上·北京·阶段练习）下列关于串联电路和并联电路的特点概括完全正确的一组是（ ）A．在串联电路中，开关位置不同，其控制作用也不同B．在并联电路中，只要支路开关闭合，其所在支路的用电器就能工作C．在串联电路中，若一个用电器的内部断路，则其余的用电器仍可能正常工作D．电动自行车的电机与喇叭之间是并联的【答案】D【详解】A．因串联电路电流只有一条路径，开关连接在电路中的不同位置时，作用相同，故A错误；B．并联电路中各支路可以独立工作、互不影响，但如果干路开关断开时，即使支路开关闭合，其所在支路的用电器也不能工作，故B错误；C．在串联电路中，若一个用电器的内部断路，整个电路断路，则其余的用电器不能正常工作，故C错误；D．电动自行车在工作时，电动机与喇叭可以独立工作，电动机不转时，喇叭可以响，电动机与喇叭之间是并联的，故D正确。

人教版九年级物理全一册《15.5 串、并联电路中电流的规律》练习题(附带答案)考点直击典例分析＋变式训练考点1 串联电路的电流规律（1）从理论上分析，经过电路中各个部分的电荷，不会消失，也不会凭空增加，所以单位（2）无论串联电路中的用电器规格是否相同，只要串联，通过电路的电流处处相等；※注意：串联电路中电流相等不要理解为电流是不变的，一个用电器的电流改变，流过其他用电器的电流也改变，但两者相等。

【典例1】（2021秋•新源县期末）有一电路上串联着20只灯泡，如果电源插头处的电流为200mA，那么通过第10只小灯泡的电流是（）A．10mA B．20mA C．200mA D．100mA【答案】C。

【解答】解：由题意可知20只灯泡串联，且电源插头处的电流为200mA因串联电路中各处的电流相等，所以，通过每只小灯泡的电流均为200mA。

故选：C。

【典例2】（2021秋•朝阳县期末）如图所示，连入电路中的电阻R1、R2、R3，各自允许通过的最大电流分别为I1、I2、I3，且I1＜I2＜I3，则此部分电路中允许通过的最大电流是（）A．I1B．I2C．I3D．I1+I2+I3【答案】A。

【解答】解：由图可知，电阻R1、R2、R3串联接入电路中；根据串联电路的电流特点，各处的电流大小相等，因为I1＜I2＜I3，所以，为保护各电阻元件的安全，只能取3个电流值中最小的那个电流值作为该电路的最大电流，即此部分电路中允许通过的最大电流是I1。

故选：A。

【典例3】（2021•济宁）将两个不同的小灯泡串联在电路中，发现一个较亮，另一个较暗，则通过较亮灯泡的电流等于（选填“大于”“等于”或“小于”）通过较暗灯泡的电流，判断依据是串联电路中电流处处相等。

【答案】等于；串联电路中电流处处相等。

【解答】解：由题知，两个不同的小灯泡串联在电路中，所以通过两灯的电流是相等的，依据是串联电路中电流处处相等。

故答案为：等于；串联电路中电流处处相等。

人教版九年级物理全一册《16.2串、并联电路中电压的规律》同步练习题(带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作，过一会儿发现电压表V1和电流表几乎无示数，电压表V2的示数明显变大，则故障是（）A．L1短路B．L2短路C．L1断路D．L2断路2．如图所示，开关S闭合后，灯L1发光，L2不发光，电压表接AB两点时有示数，电压表接BC两点时无示数。

则产生上述现象的原因可能是（）A．灯L2的灯丝断了B．开关S处断路C．BC段之间发生短路D．AB段之间发生短路3．一次电学实验课上婷婷设计了如图所示的电路图，闭合开关后可以得出以下几种结论，其中正确的是（）A．L1和L2并联B．电压表测得是灯L2的电压C．越亮的灯泡电流越大D．电阻越大的灯泡，两端电压越大4．小明对新型LED灯带很好奇，取一段剖开后发现，灯带中的LED灯串联后通过电源适配器接入照明电路的，他取下其中一只LED灯接在一节电池两端没有亮，对调电池正负极后亮了，用手试摸，点亮的灯几乎不发热．以下推断符合上述实验事实的是A．LED灯主要是将电能转化为内能B．LED灯应用了半导体材料C．灯带中一只LED灯断路后其他灯还亮D．单只LED灯工作电压是220V5．对如图的电路图分析正确的是A．L1与L2并联，A测量L2的电流B．L1与L2并联，V1与V2的示数应该相等C．L1与L2串联，V1测量电源电压D．L1与L2串联，V1与V2的示数之和等于电源电压6．如图所示，电源电压为6V，电压表读数为2.5V，则( )A．L1两端的电压为2.5VB．L2两端的电压为2.5VC．L2两端的电压为3.5VD．A与C说法都正确7．如图所示电路中，闭合开关S，小灯泡发光，电路正常。

若将电压表与电流表交换位置后连入电路中，电路可能出现的情况是（）A．电流表示数增大B．电流表示数减小C．电压表示数增大D．电压表示数减小8．如图所示电路，电源电压保持不变。

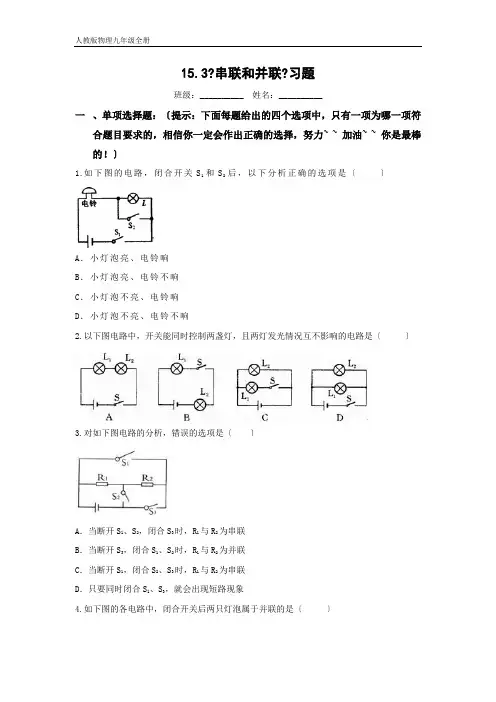

15.3?串联和并联?习题班级：__________ 姓名：__________一、单项选择题：〔提示：下面每题给出的四个选项中，只有一项为哪一项符合题目要求的，相信你一定会作出正确的选择，努力~ ~ 加油~ ~ 你是最棒的！〕1.如下图的电路，闭合开关S1和S2后，以下分析正确的选项是〔〕A．小灯泡亮、电铃响B．小灯泡亮、电铃不响C．小灯泡不亮、电铃响D．小灯泡不亮、电铃不响2.以下图电路中，开关能同时控制两盏灯，且两灯发光情况互不影响的电路是〔〕3.对如下图电路的分析，错误的选项是〔〕A．当断开S l、S2，闭合S3时，R1与R2为串联B．当断开S3，闭合S1、S2时，R1与R2为并联C．当断开S1，闭合S2、S3时，R1与R2为串联D．只要同时闭合S l、S3，就会出现短路现象4.如下图的各电路中，闭合开关后两只灯泡属于并联的是〔〕5.为了节能、方便，有的楼道照明灯使用声、光控开关，其原理是:光控开关在黑暗时闭合，声控开关在有声音时闭合。

图中能实现只在黑暗且有声音时灯才亮的电路原理的是〔〕6.为保证司乘人员的平安，轿车上设有平安带未系提示系统.当乘客坐在座椅上时，座椅下的开关S1即闭合，假设未系平安带〔平安带控制开关S2断开〕仪表盘上的指示灯将亮起；当系上平安带时〔平安带控制开关S2闭合〕，指示灯熄灭.如下图的电路设计中最合理的是〔〕7.如下图的电路，要使两个小灯泡L1，L2串联，应〔〕A．断开开关S1，S2，闭合开关S3B．断开开关S1，S3，闭合开关S2C．断开开关S1，闭合开关S2、S3D．断开开关S2，闭合开关S1、S38.我校化学实验室有一个危险药品柜为了加强管理给其安装了电子锁，控制电路的两把钥匙分别由两名工作人员保管，单把钥匙无法翻开，电路中可行的是〔〕9.如下图，电冰箱内有一个通过冰箱门来控制的开关，当冰箱门翻开时，开关闭合使冰箱内的照明灯点亮；当冰箱门关闭时，开关断开使冰箱内的照明灯熄灭.在四个电路中，能正确表示冰箱开门状态下冰箱内照明电路的是〔〕10.如下图，某品牌的微型电脑吸尘器有两个开关，开关S1控制照明灯L和吸尘电动机M，开关S2只控制吸尘电动机M。

人教版九年级全一册 15.3 串联和并联同步练习一、单选题1．如图所示,小芳戴着一款电加热眼罩,适当使用可以缓解眼部疲劳。

它有两个发热电阻R1、R2,只闭合开关S时,R1发热；S、S1都闭合时,R1、R2都发热；断开开关S,眼罩停止发热。

如图所示是根据上述电路特点设计的四个简化模拟电路图,其中正确的是（）A．B．C．D．2．如图所示的电路图中,各选项分析正确的是（）A．当只闭合S1时,L1、L2串联B．当只闭合S1、S3时,只有L2发光C．当只闭合S1、S2时,只有L1发光D．当S1、S2、S3都闭合时,L1、L2都发光3．很多小区安装了电子眼自动识别门禁系统,严格控制外来车辆进入小区。

若是小区内部车辆,则自动开关S1闭合,电动机工作横杆升起；若是外部车辆,需要工作人员手动闭合开关S2,电动机工作横杆升起。

图所示的电路中,能正确模拟门禁系统控制电路的是（）A．B．C．D．4．在参观未成年人法治教育基地时,小明发现,在地面上有“沉迷网络”和“交友不慎”两个圆形模块（开关）。

用脚踩其中任何一个模块,与模块连接的电视上（用灯泡代替）就会播放对应的教育短片,下列电路设计合理的是（）A．B．C．D．5．新冠病毒疫情防控期间,为了严格控制区分外来车辆出入小区,很多小区装备了门禁系统,内部车辆可以被自动识别横杆启动,外部车辆需要门卫人员按动按钮才能将门打开。

若将门禁系统看做一个自动开关,按钮看做一个手动开关,内部电路最接近下图中的（）A．B．C．D．6．如图所示的电路中,电源电压不变,若要使电阻R1、R2串联,则下列开关状态正确的是（）A．只闭合S1B．只闭合S3C．同时闭合S1和S2D．同时闭合S1、S2、S37．电动自行车两制车手柄中各有一只开关S1、S2,在行驶中用任意一只手柄刹车时,该手柄上的开关立即断开,电动机停止工作。

下列电路设计符合要求的是（）A．B．C．D．8．电热蚊香器是一种常用的除蚊工具,当蚊香器接上电源,需要闭合开关S,才能使指示灯L发光,发热体工作。

人教版九年级物理全一册《15.3串联和并联》同步练习题（带含答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．电路中有两盏电灯，且电路无故障，将开关合上后，下列说法正确的是A．若两盏灯同时发光，则两灯一定是串联B．若两盏灯同时发光，则两灯一定是并联C．若只有一盏灯亮，则两灯一定是串联D．若只有一盏灯亮，则两灯一定是并联2．新冠病毒疫情防控期间，为了严格控制区分外来车辆出入小区，很多小区装备了门禁系统，外部车辆需要门卫人员按动按钮才能将门打开。

若将门禁系统看做一个自动开关，按钮看做一个手动开关，内部电路最接近下图中的（）A．B．C．D．3．小华了解到汽车往往用电路控制警报铃声和提示灯提醒驾乘人员要佩戴安全带，如图，他尝试自己设计该电路的电路图。

根据实际需要，电路中有电铃和提示灯两个用电器、用于代表驾驶位和副驾驶位的安全带卡扣的两个开关（安全带的卡片插入卡槽，表示开关断开），在驾驶位和副驾驶位都有人乘坐时，要满足两个座位中只要有一个座位未佩戴安全带，警报铃响，同时提示灯发光。

小华经过思考设计出了如图所示的四个电路图，其中符合实际需要的最佳方案为（）A．B．C．D．4．关于如图所示的电路，下列说法中正确的是（）A．S闭合后，L1、L2并联且都能发光B．S闭合后，两灯都不亮C．要使L1、L2串联，可去掉导线aD．若将导线M从接线柱B改接到接线柱A上，则S闭合后电路将发生短路5．如下图所示是某实验小组同学在探究“并联电路电流关系”时连接的电路，其中能正确测出通过L2灯电流的是A．B．C．D．6．小聪家里有一台透明门的电冰箱，当他打开冰箱门时，冰箱内的灯就亮；当他关闭冰箱门时，冰箱内的灯就熄灭，但压缩机依然工作。

小聪发现冰箱的门相当于一个开关，压缩机由温控开关控制。

下列电路图符合上述要求的是（）A．B．C．D．7．小明设计了一款自动感应垃圾桶，两个桶盖由电动机分别提供动力。

15.3 串联和并联同步卷4一．选择题（共10小题）1．小明设计了如图所示的电路，下列说法中正确的是（）A．闭合开关S2、S4，断开S1、S3，则灯L1、L2串联B．闭合开关S1、S2、S3，断开S4，则灯L1、L2串联C．同时闭合开关S1、S2，电源短路D．闭合开关S1、S2，断开S3、S4，则灯L1、L2并联2．如图所示的电路中，利用开关的通断来改变电路连接方式，下面对该电路的连接描述不正确的是（）A．断开S1，闭合S2、S3，电阻R1、R2组成并联电路B．只闭合S2，电阻R2单独工作C．只闭合S1，电阻R1、R2组成串联电路D．同时闭合S1、S3，电阻R2被短路3．两只灯泡连接在由一个电源供电的电路中，用电流表测得通过灯泡L l电流为0.3A，通过灯泡L2的电流为0.3A，由此可判断两只灯泡的连接方式是（）A．一定是串联B．一定是并联C．可能是串联也可能是并联D．以上说法都不对4．有一种代步工具电动独轮车，依靠电力驱动低碳环保。

当电源开关S1闭合时指示灯亮起，独轮车处于待机状态，再当人站在独轮车上时开关S2自动闭合，电动机才能启动，开始运动，下列电路设计符合上述要求的是（）A．B．C．D．5．如图所示的电路中，利用开关的通断来改变电路连接方式接描述不正确的是（）A．断开S1，闭合S2、S3，电阻R1、R2组成并联电路B．同时闭合S2、S3，电路会形成R1短路C．只闭合S1，电阻R1、R2组成串联电路D．只闭合S2，电阻R1单独工作6．如图所示电路，下列说法不正确的是（）A．闭合S1、S2，断开S3，两灯均会发光B．S1、S3同时闭合会造成短路C．要L1与L2组成并联电路，需闭合S2、S3，断开S1D．要使L1与L2组成串联电路，需闭合S1，断开S2、S37．如图所示，有的汽车装有日间行车灯，当汽车启动时，S1闭合，日间行车灯L1亮起，再闭合S2，车前大灯L2也亮起。

下列电路图中符合这一要求的是（）A．B．C．D．8．小明和同组同学利用如图所示的a，b两个电路进行“串联电路和并联电路的比较”的探究活动，在保持电源电压不变的条件下，他们所记录的实验结果如下。

2021-2022学年人教版物理九年级第十五章第3节串联和并联班级__________ 座号_____ 姓名__________ 分数__________一、单选题1．如图所示为小明连接的电路，他检查导线连接无误后，闭合开关S ，发现两灯均不发光，于是他用一根导线分别连接到ab、bc、cd和ac两点，灯L1、L2均不发光，再用导线连接到bd两点时，灯L1发光，L2不发光，由此判定电路的故障可能是（）A．开关S断路B．灯L1与开关S均断路C．灯L2 断路D．灯L2与开关S均断路2．将灯泡L和小电动机M接入如图所示的电路中，下列判断正确的是（）A．开关1S只控制灯泡L B．开关2S只控制灯泡LC．先闭合1S，再闭合2S时，灯泡L短路D．同时闭合1S、2S，灯泡L和电动机M并联3．某门禁系统有两种识别方式：人脸识别（开关S1）和密码识别（开关S2），只要其中一种方式识别成功即可闭合相应开关，启动电动机，开启门锁。

下列电路设计符合要求的是（）A．B．C．D．4．下列电路中，属于并联电路的是（）5．小红在做实验时，先连成如图所示的电路，然后闭合开关S1，再闭合开关S2，小红看到的现象是（）A．两只灯开始都亮，后来L1不亮B．两只灯一直亮C．两只灯一直不亮D．两只灯开始都亮，后来L2不亮6．关于如图所示电路的判断，正确的是（）A．闭合2S，断开1S、3S，灯1L、2L并联B．闭合1S、3S，断开2S，灯1L、2L串联C．闭合2S、3S，断开1S，只有灯1L亮D．闭合1S、2S，断开3S，只有灯1L亮7．如图所示是一把既能吹冷风又能吹热风的电吹风的简化电路示意图，图中A是吹风机，B是电热丝。

将插头插入插座，下列说法正确的是（）A.开关S1只控制吹风机B.开关S2同时控制吹风机和电热丝C.同时闭合开关S1、S2，吹风机和电热丝并联D.同时闭合开关S1、S2，吹风机和电热丝串联8．如图所示的电路中，当开关全部闭合后，灯泡和电动机并联的是（）9．抽油烟机装有照明灯和排气扇。

第3节串联和并联基础巩固一、选择题1.下列情况中各灯属于串联的是（）A.马路上的路灯B.商店门口的“满天星”C.家中的台灯和日光灯D.教室中的照明灯2.一个开关同时控制两盏灯泡的亮与灭，则这两盏灯泡（）A.串联B.并联C.并联或串联都可以D.无法判断3.在参观人民检察院未成年人法治教育基地时，小明发现，在一处地面上有“沉迷网络”“交友不慎”两个圆形模块。

用脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片。

下列有关分析正确的是（）A.两个模块相当于开关，彼此串联B.两个模块相当于开关，彼此并联C.两个模块相当于电源，彼此并联D.两个模块相当于电源，彼此串联二、作图题4.请按照如图所示的实物图画出电路图。

5.请根据如图甲所示电路图用笔画线代替导线连接图乙实物图。

6.有人发明了“感应照孔门把手”只有在夜间且有人摸门把手时，锁孔旁的灯才亮，从而方便夜间开锁，它利用感应开关S1（有人摸门把手时，S1闭合；无人摸门把手时，S1断开）以及光敏开关S2（天暗时S2闭合，天亮时S2断开）控制电路，达到目的。

请根据上述描述，完成电路连接。

7.在如图所示的电路A、B、C三处缺口处分别填上电池、灯泡及电铃的符号。

要求：当前门来人闭合开关时，电铃响、灯亮；当后门来人闭合开关时，电铃响而灯不亮。

参考答案一、选择题1.B2.C3.B二、作图题4. 5. 6. 7.第3节串联和并联能力提升一、选择题1.某款售水机可通过刷卡（闭合“感应”开关）或投币（闭合“投币”开关）接通供水电机取水；光线较暗时“光控”开关自动闭合，提供照明。

下列简化电路中符合要求的是（）A.B.C.D.2.如图是电吹风的简化电路图，其中M是吹风机，R是电热丝。

由电路图可知（）A.只将开关S1闭合，吹出的是热风B.M和R是串联在电路中的C.将S1和S2都闭合，吹出的是热风D.开关S2可以控制整个电路3.某同学设计了道路井盖移动报警电路，当井盖没有被移动，井盖开关S闭合，警示灯L不亮：当井盖被移动，井盖开关S断开，警示灯L发光，R0为保护电阻。

人教版九年级物理串并联电路分类练习一、串联分压原理和并联分流原理练习题1、如图所示的电路中，电压表V1的示数为9伏，电压表V2的示数为3伏，那么R 1与R2的阻值之比为（）A．2：1 B．1：2 C．3：1 D．1：32、如图所示的电路中，R1=10Ω，R2=20Ω.闭合开关S后，电压表V1与V2示数之比为（）A．3：1 B．3：2C．2：1 D．1：13、如图所示，V1和V2是完全相同的两个电压表，都有最大测量值是3V和15V两个量程，闭合开关后，发现两个电压表指针的偏转角度相同，则（）A．R1∶R2＝1∶4 B．R1∶R2＝4：l C．R1∶R2＝1∶5 D．R1∶R2＝5∶l 4、在如图所示的电路中，两只电流表的规格相同，电流表有两个量程(0～0. 6A以及0～3A).闭合开关S,电阻R1与R2均有电流流过，两只电流表的指针偏转角度相同，则R1与R2的比值为（）A. 1∶5B.5∶1C.1∶4D.4∶15、如图所示电路，电源电压恒定不变．当S1闭合、S2断开时，电压表的示数为 3 V；当S1断开、S2闭合时，电压表的示数9 V，则R1︰R2为（） A. 1︰2 B. 2︰1 C. 1︰3 D. 3︰16、如图所示，电源电压保持不变，开关S断开时，电压表示数为2V；开关S闭合时，电压表示数为6V，那么电阻R1:R2= 。

7、如图电路，若甲、乙均为电流表时，断开开关Ｓ，两电流表读数为Ｉ甲︰Ｉ乙＝２︰３，若甲、乙均为电压表时，闭合开关S，则两电压表的读数Ｕ甲︰Ｕ乙＝。

8、电阻甲、乙的电流与电压关系图像如右图所示，①若现在将甲和乙串联后接在电压为3V的电源两端，则甲电阻两端的电压多大？第1题第2题第3题第4题第5题第6题第7题②若现在将甲和乙并联后接在电压为3V的电源两端，则干路中电流多大？二动态电路分析：电表示数的变化1、如图，当滑片P向下滑的过程中，电流表和电压表的变化情况是（）A.电流表的读数变大，电压表的读数变大B.电流表的读数变大，电压表的读数变小C.电流表的读数变小，电压表的读数变大D.电流表的读数变小，电压表的读数变小2、如图1所示电路中，电源电压不变，闭合开关S，当滑动变阻器的滑片P向左移动时（）A、电流表示数变大，电压表示数变大B、电流表示数变小，电压表示数变小C、电流表示数变大，电压表示数变小D、电流表示数变小，电压表示数变大3、如图是童童设计的压力传感器原理图，其中弹簧上端和滑动变阻器滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻。

人教版九年级物理全一册《第十五章第三节串联和并联》练习题-带答案一、基础部分1.把用电器首尾依次相连起来的电路叫做电路。

这种电路中电流的路径有条。

2.串联电路的开关可控制（选填“整个”或“部分”）电路；开关的位置对它在电路中的作用（选填“有”或“没有”）影响。

3.串联电路中，各用电器（选填“互相”或“互不”）影响。

如果两个小灯泡串联在电路中，其中一个发生短路，另一个小灯泡会（选填“熄灭”或“仍发光”）。

4.把用电器并列地连接起来的电路叫做电路。

这种电路中两个用电器的那部分电路叫做干路;单独使用的那部分电路叫做。

5.在并联电路中，干路开关控制用电器,支路开关只能控制其所在的用电器。

6.在并联电路中，各支路的用电器（选填“互相”或“互不”）影响,若其中一个断开,其他支路的用电器（选填“能”或“不能”）工作。

7.学习串联和并联后,小华发现家里的用电器都是连接的,而电灯和开关是连接的。

他还发现有些插线板上有指示灯,平时能显示插线板是否通电,但如果指示灯损坏以后,开关闭合时插孔也能供电,说明指示灯与插孔是连接的。

8.如图所示,在桌面上有两只小灯泡和一个开关,它们的连接电路在真面下,无法看到。

要想知道这两只小灯泡是串联还是并联,以下判断正确的是( )A.闭合开关后,再断开,若开关同时控制两只灯,则两灯串联B.闭合开关后,再拧下一灯泡,若另一灯仍亮着,则两灯并联C.闭合开关后,再用导线与一灯并联,若另一灯仍亮着,则两灯并联D.拧下一灯泡,再闭合开关后,若另一灯不亮,则两灯并联二、巩固提升9.关于生活中的一些电路,下列判断正确的是( )A.国庆节的夜晚,装饰高大建筑物的成千上万只灯泡都是串联的B.街道的路灯同时亮,同时灭,它们是串联的C.台为用来调节灯泡亮度的开关和灯泡是并联的D.教室内用一个开关同时控制的三盖灯是并联的10.给某型号电烤箱设定好工作时间和温度,即闭合定时开关S1和温控开关S2,再闭合启动开关S,电烤箱开始工作。

人教版九年级物理全一册15.3《串联和并联》测试题（含答案）一、单选题1．小虎发现教室内的电灯开关可以同时控制三盏灯的亮与灭，则这三盏灯（）A．一定是串联的B．并联或串联都可能C．一定是并联的D．可能是两盏灯串联后和另一盏并联2．下列电路图正确的是（）A．B．C．D．3．下列说法中，正确的是（）A．电荷定向移动的方向规定为电流方向B．串联电路中，开关的位置改变，其控制作用也改变C．在电路中，电源外部电流沿着“电源正极→用电器→电源负极”的方向流动D．电路中开关一断开，所有电灯都不亮，则这些电灯一定是串联的4．下列四个电路中，闭合开关后三个灯泡属于并联的电路是（）A．B．C．D．5．公交车后门左右扶杆上各装有一个按钮开关（用S1、S2表示）当乘客按下任意一个开关时，电铃响起，提醒司机有乘客要下车；待车停稳后，同时按下控制电动机的开关S，后门打开，乘客才能下车、下列四个电路设计符合要求的是A．B．C．D．6．一般学校的每个教室里有九盏日光灯，由3个开关控制，即一只开关同时控制3盏日光灯，这三盏日光灯的连接方式是（）A．有些灯串联，有些灯并联B．每三盏灯串联后再并联在电路中C．9盏灯全部是并联D．每三盏灯并联后再串联在电路中7．疫情防控期间，我校校门口新增人脸识别测温系统。

若体温测量值在正常范围内，则控制电路开关S1会闭合，若人脸识别再通过，则会闭合开关S2。

只有人脸识别通过且体温在正常范围内，系统才会启动电动机打开闸门。

下列设计合理的是（）A．B．C．D．8．如果想让一个开关同时控制两盏电灯，则这两盏电灯（）A．一定串联B．一定并联C．串联、并联均可D．串联、并联都不行9．如图所示，灯L1与灯L2的规格相同，下列说法正确的是（）A．S闭合后，灯L2将发生短路，L1会发光B．要使小灯泡L1、L2串联，可去掉导线bC．只改动一根导线，此电路不可能变为灯L1、L2并联D．去掉导线b，在BD间接一个开关S1，S1只能控制L110．如图所示的部分电路中，a、b、c、d是四个接线柱，以下对电路的描述正确的是（）A．只连接bc时，只有L2发光B．只连接ad时，只有L1发光C．同时连接ac、bd时，两个灯泡并联D．不能连接cd，因为这时电源中没有电流二、填空题11．串联电路和并联电路都是最基本的电路。

人教版九年级物理全一册《15.5串、并联电路中电流的规律》练习题(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图，电流表A1、A2、A3的示数I1、I2、I3，根据电路，比较各电流表读数的大小（）A．I1＞I2＞I3B．I1＜I2＜I3C．I1＝I2＝I3D．I2＜I1＜I32．将两只不同规格的灯泡L1、L2接在如图所示的电路中，闭合开关S1、S2后，下列说法中正确的是（）A．电流表测量灯L2电流B．L1与L2的亮度一定相同C．通过L1和L2的电流一定相等D．只断开S2，L2不发光L1发光且亮度不变3．如图所示，电源两端电压保持不变，当只闭合开关S时，电流表的示数为0.3A，若再闭合开关S1，电流表的示数为0.5A，此时通过R1的电流为I1，通过R2的电流为I2，则下列说法中正确的是（）A．I1:I2=2:5B．I1:I2=3:5C．I1:I2=3:2D．I1:I2=2:34．如图所示电路，A1的电流数是0.4A，A2的示数是0.25A，则通过灯L1的电流和干路中的电流是（）A．0.4A，0.25A B．0.25A，0.65AC．0.4A，0.65A D．0.65A，0.65A5．如图所示的电路，下列分析正确的是（）A．闭合S1、S2，L1、L2并联，A2测L1电流B．只闭合S2时，L1发光、L2不发光，A1测L1电流C．只闭合S1时，L2发光，L1不发光，A2测L2电流D．闭合S1、S2时，L1、L2串联，A1、A2示数相等6．如图所示，灯L1与L2串联，闭合开关S后，发现灯L1比L2亮，则通过两灯的电流I1与I2的大小关系是（）A．I1＞I2B．I1＜I2C．I1＝I2D．无法确定7．在如图所示的电路中，电源电压为4.5V且保持不变.闭合开关S后，电压表的示数是3V，则（）A．小灯泡两端的电压为3V B．小灯泡两端的电压为1.5V C．向右移动滑片P，电压表示数变小 D ．向右移动滑片P ，电流表示数变大8．两只灯泡串联接在一个电源上，其中一只灯发光很亮，而另一只灯发光却较暗，则下列说法正确的是（ ） A ．两只灯中电流一样大B ．发光亮的灯中电流大C ．发光暗的灯中电流大D ．不能确定两只灯中哪只的电流大些9．如图甲电路，闭合开关S 后，两个灯泡都能发光，乙图为电流表1A 指针的位置，如果电流表2A 读数是0.5A ，则下列说法错误的是（ ）A ．电流表1A 一定连接“3A ”接线柱B ．灯泡1L 和2L 并联C ．电流表2A 的读数是0.3AD ．通过灯1L 的电流为1A10．如图所示的电路中，闭合开关S 后，电流表A 1、A 2和A 3的电流分别为2A 、1.5A 和1A ，则流过L 1、L 2和L 3的电流分别为（ ）A ．0.5A 、0.5A 和1AB ．1A 、0.5A 和0.5AC ．0.5A 、1A 和1AD ．1A 、1A 和0.5A二、填空题11．如图所示，两灯 联，闭合开关后，流过L 1的电流 （选填“大于”、“小于”或“等于”）流过开关的电流。

初中物理人教版九年级上学期15.3 串联和并联一、串联和并联（共9题；共20分）1.如图所示的电路，要使两个小灯泡L1，L2串联，应（）A. 断开开关S1，S2，闭合开关S3B. 断开开关S1，S3，闭合开关S2C. 断开开关S1，闭合开关S2，S3D. 断开开关S2，闭合开关S1，S32.如图，用导线连接使灯L1和L2组成并联电路的正确方法是（）A. 分别连接A，B和C，EB. 分别连接A，B和D，EC. 分别连接A，C和B，ED. 分别连接A，C和C，E3.关于串联和并联电路，下列说法正确的是（）A. 两灯串联在电路中，闭合开关，离电源正极最近的灯泡先亮B. 马路上的路灯总是同时亮同时灭，一定是串联C. 教室里的电灯都是并联的D. 两个用电器中的电流相等，它们一定是串联4.如图所示，电路中的两个小灯泡是________（填“串联”或“并联”）；若灯泡L1的灯丝断了后，再闭合开关S，灯泡L2将________（填“发光”或“不发光”）。

5.如图所示的甲、乙两个实物电路中，两个小灯泡的接法（）A. 甲是串联B. 乙是串联C. 甲、乙都是串联D. 甲、乙都是并联6.下列电路图中，开关s闭合后，两个电阻并联的是（）A. B.C. D.7.如图所示电路中，只闭合S1、S2时，灯L1、L2是________，只闭合S3时，灯L1、L2是________．(填“串联”或“并联”)。

8.如图所示，若是让L1、L2串联，应闭合开关________，断开开关________：如果闭合开关S1、S3，断开S2，则灯________亮。

9.如图所示电路，如果闭合开关S1、S2，断开开关S3，则灯L1、L2是________联；如果断开开关S1、S2，闭合开关S3，则灯L1、L2是________联；同时闭合开关S1和S3，造成的后果是________。

二、生活中的电路（共8题；共16分）10.某款售水机可通过刷卡（闭合“感应”开关）或投币（闭合“投币”开关）接通供水电机取水；光线较暗时“光控”开关自动闭合，提供照明。
