人教版九年级物理串并联电路中电压的规律练习题

初中九年级物理串、并联电路中电压的规律练习题含答案学校：__________ 班级：__________ 姓名：__________ 考号：__________1. 如图所示，电源电压为6伏，电压表示数为2.5伏，则（）A.L1两端电压为2.5伏B.L1两端电压为3.5伏C.L2两端电压为3.5伏D.L2两端电压为6伏2. 如图（a）所示电路中，当闭合开关后，两只电压表的指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为（）A.7.5V1.5VB.6V1.5VC.1.5V7.5VD.1.5V6V3. 学校所有班级的日光灯都工作时，下列说法错误的是（）A.总电阻最小B.总功率最大C.总电流最大D.总电压最大4. 如图所示，电压表的示数为3V，则L1、L2两端的电压分别为（）A.6V和6VB.3V和6VC.3V和3VD.1.5V和1.5V5. 两只电阻分别标有“20V2A”和“5V1A”字样，若将它们并联接入电路，则该电路电源电压最大应为（）A.5V。

B.15VC.20VD.25V6. 小强同学在探究串联电路电压规律的实验中，按右图连接好了电路，闭合开关S后，观察发现灯泡L1亮、L2不亮．调节变阻器滑片，灯泡L1的亮度发生变化，但灯泡L2始终亮．出现这一现象的原因可能是（）A.灯泡L2灯丝断了B.滑动变阻器短路了C.灯泡L2短路了D.滑动变阻器接触不良7. 在探究串联电路电压特点时，某同学连接的电路如图所示。

对于实验过程中出现的现象及分析，下列判断正确的是（）A.开关闭合后，若灯泡L2不亮、L1亮，一定是L2灯丝断了B.如果只有灯泡L1断路，则开关闭合后电压表示数一定为零C.开关闭合后，如果电压表示数为零，灯泡L2一定不发光D.如果所有元件均完好，闭合开关，向右移动滑动变阻器的滑片时，两灯都变亮8. 小明同学在做“探究串联电路电压的规律”的实验时，连好了如图所示的电路，接通开关后发现L1正常发光，L2只能微弱发光，对产生这一现象的原因分析，你认为合理的是（）A.灯泡L1发生了断路B.灯泡L2发生了短路C.通过灯泡L1的电流大于通过灯泡L2的电流D.虽然L1和L2的发光情况不同，但通过它们的电流是相等的9. 如图所示，在“探究串联电路中电压的规律”时，小雨同学用电压表测出U ab=3V，U bc=3V，U ac=6V，在表格中记录数据后，下一步应该做的是（）A.整理器材，分析数据，得出结论B.对换L1和L2的位置，再测出一组电压值C.换用电压表的另一量程，再测出一组电压值D.换用不同规格的小灯泡，再测出几组电压值10. 如图甲所示电路，当闭合开关S后，用电器正常工作，且电压表V1和V2的指针完全一样，如图乙所示，则L1和L2两端的电压分别为（）A.10V2VB.8V2VC.2V8VD.2V10V11. 庆新年联欢晚会前，某同学为了增加节日的欢乐气氛，准备用彩灯组成“欢度新年”几个大字．他到电子商城购买所用的器材，发现有一种灯泡的样式、发光的颜色、价格等都比较满意，这种灯泡上标有“2.2V0.25A”的字样，该同学需购买________个这样的彩灯，才能将它们全部串联后接入教室中的插座上．12. 如下图电源电压为6V，当S闭合时，电压表的读数如图丙，则L1两端的电压为________V，L2两端的电压为________V．13. 如图所示，使用电压表测量电路中的电压，已知电压表的示数为20V，则灯L1、L2两端的电压分别为________和________，电源电压为________．14. 电阻R1、R2串联在15V的电源上，如果电阻R1两端的电压是6V，那么电阻R2两端的电压是________V；如果电阻R1、R2并联在15V的电源上，那么电阻R2两端的电压是________V．15. 在如图所示的电路中，如果电压表的示数是6V，电压表的示数是2V，那么灯L3两端的电压是________V，灯L1两端的电压是________V．16. 用如图所示的电路来探究串联电路的电压特点时；（1）实验中应选择规格________（填“相同”或“不相同”）的灯泡。

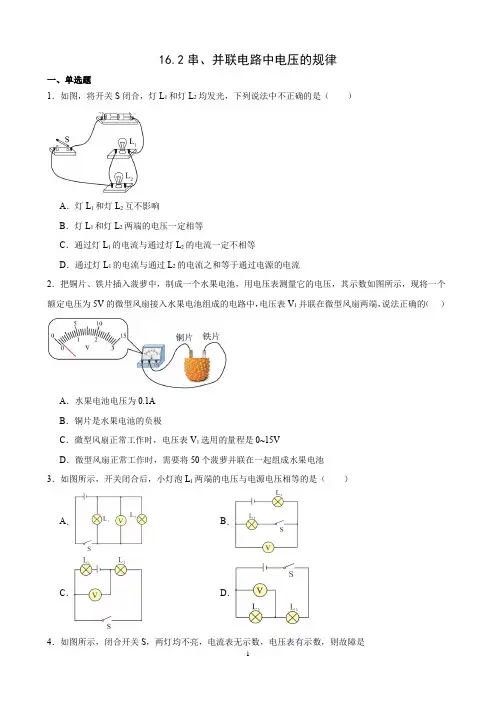

16.2串、并联电路中电压的规律一、单选题1．如图，将开关S闭合，灯L1和灯L2均发光，下列说法中不正确的是（）A．灯L1和灯L2互不影响B．灯L1和灯L2两端的电压一定相等C．通过灯L1的电流与通过灯L2的电流一定不相等D．通过灯L1的电流与通过L2的电流之和等于通过电源的电流2．把铜片、铁片插入菠萝中，制成一个水果电池，用电压表测量它的电压，其示数如图所示，现将一个额定电压为5V的微型风扇接入水果电池组成的电路中，电压表V1并联在微型风扇两端，说法正确的（）A．水果电池电压为0.1AB．铜片是水果电池的负极C．微型风扇正常工作时，电压表V1选用的量程是0~15VD．微型风扇正常工作时，需要将50个菠萝并联在一起组成水果电池3．如图所示，开关闭合后，小灯泡L1两端的电压与电源电压相等的是（）A．B．C．D．4．如图所示，闭合开关S，两灯均不亮，电流表无示数，电压表有示数，则故障是A．灯L1开路B．灯L2开路C．灯L1短路D．灯L2短路5．在做电学实验时，有时会遇到电路元件接触不良现象，一般要利用电压表来检测故障发生的位置。

小强同学连接了如图所示电路，开关闭合后灯泡不亮，电流表的示数为零，此时用电压表测得a、d间电压不为零，a、c间电压为零，c、d间的电压不为零，这说明（）A．电源接线柱接触不良B．开关的触片或接线柱接触不良C．电流表连接柱接触不良D．灯泡灯丝断了或灯座接触不良6．在如图甲所示电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电阻R1和R2两端的电压分别为（）A．6.5V 1.3V B．1.3V 6.5VC．5.2V 1.3V D．1.3V 5.2V7．在图所示的电路中，电源电压保持不变．电键S由断开到闭合，三个电表的示数均不发生变化，若电路故障只发生在灯L1或L2处，则一定是（）A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路8．在探究串联电路的电压规律实验时，电源电压保持不变．已知R1＝R2；R3＝R4，且R1>R3．若闭合电键S后，电压表V1、V2、V3的示数分别为2.0伏、2.5伏和4.5伏，则实验时的电路图应为图中的（）A．B．C．D．二、填空题9．智能手机的长时间使用造成电量不足，移动电源充电宝可解决手机电量不足的问题，如图所示，充电宝给手机充电过程中，该充电宝相当于电路中的，小明的收音机需要12V的电压，则他需要节干电池。

2021-2022学年九年级物理16.2 串、并联电路中电压的规律一．选择题（共4小题）1．有甲、乙两根镍铬合金丝，甲和乙等长，乙粗些，把它们并联在同一电路中，它们两端的电压分别为U甲和U乙，下列判断中正确的是（）A．U甲＝U乙B．U甲＜U乙C．U甲＞U乙D．无法判断2．如图所示，闭合开关S后，电压表V1的示数是2V，V2的示数是4V，则电压表V的示数是（）A．2V B．4V C．6V D．8V3．如图，电源电压为9V，开关S闭合，灯泡L1、L2均发光，且L1比L2亮，其中电压表示数为3V，则灯泡L1两端的电压为（）A．9V B．6V C．3V D．4.5V4．在如图所示的电路中，当开关S闭合后，电压表示数为8V；当开关S断开时，电压表示数为3.8V，则此时灯L1和L2两端的电压分别为（）A．4.2V、3.8V B．3.8V、8V C．3.8V、4.2V D．8V、3.8V二．填空题（共6小题）5．一条马路上共有220盏照明灯，则每盏灯两端电压为V。

6．如图所示的电路，电压表V l的示数为4.5V，则电压表V2的示数是，电源电压是。

7．一种彩色小灯泡的工作电压是6.3V，要接在家庭电路中，为保证灯泡使用安全，至少要（填“串联”或“并联”）连接个这种小灯泡。

8．如图所示，电源电压6V，S闭合后，电压表的示数为3.6V，则L1两端电压是V；L2两端电压是V。

9．如图所示，电源电压恒为3V，开关S闭合后电压表示数为2V，则灯L2两端的电压为V，若断开开关，电压表示数将（选填“变大”“变小”或“不变”）。

10．在“探究串联电路电压的特点”活动中。

（1）如图所示，实验中应选择规格（选填“相同”或“不同”）的小灯泡。

（2）在测L1两端电压时，闭合开关，发现电压表示数为零，原因可能灯L2发生了。

（3）故障排除后，保持电压表的B连接点不动，小明只断开A连接点，并改接到C连接点上，测量L2两端电压。

他能否测出L2两端电压？，理由是：。

第2节串、并联电路中电压的规律01知识管理1．串联电路中电压的规律实验设计：如图实验结论：串联电路两端的总电压等于各部分电路两端电压______，即________．注意：如果用规格相同的灯泡做实验，会得出串联电路各部分电路两端的电压相等的结论，因此要换用规格不同的灯泡进行实验．2．并联电路中电压的规律实验设计：如图实验结论：并联电路两端的电压与各支路两端的电压______，即________．注意：并联电路中各支路两端的电压相等，但同一电路中两端电压相等的用电器却不一定并联，也可能是串联．另外，本实验中采用不同规格的灯泡进行多次实验的目的是广泛收集数据，避免偶然因素对实验结论的影响，使得出的结论具有客观性和普遍性．02基础题1．在“探究串联电路中电压大小的关系”实验中，某同学用电压表分别测出如图中AB、BC、AC三处的电压大小．为了进一步探究电压大小关系总结普遍规律．他下一步的操作应该是()A．将电源两极对调，再次测量AB、BC、AC三处的电压大小B．改变开关S的位置，再次测量AB、BC、AC三处的电压大小C．将图中两只灯泡位置对调，再次测量AB、BC、AC三处的电压大小D．换用不同规格的灯泡，再次测量AB、BC、AC三处的电压大小2．(徐州中考)如图所示的电路，开关闭合后，电压表V1的示数是1.5 V，V2的示数是4.5 V，则电源电压是()A．1.5 V B．3 V C．4.5 V D．6 V3．(郴州中考)如图所示，电源电压为6 V，闭合开关后，电压表的示数为4 V，下列描述不正确的是()A．L1两端电压为2 V B．L1两端电压为4 VC．L2两端电压为4 V D．L1和L2两端电压之和为6 V4．小亮家的卫生间按如图所示的电路安装了照明灯和换气扇，它们()A．只能各自独立工作，而不能同时工作B．只能同时工作，而不能各自独立工作C．工作时，两端的电压一定相等D．工作时，通过的电流一定相等5．将灯泡L1和L2串联接在一个电源上，加在它们两端的电压之比为3∶1；若把它们并联后接到同一个电源上，加在它们两端的电压之比为________．6．圣诞树上常用小彩灯装饰，现将5个小彩灯串联使用，每个灯泡只有在3 V的电压下才能正常发光，要使每个灯泡都正常发光，电路两端所加的总电压应为______V．如果电路的电压由干电池提供，要达到这个电压值，需要______节干电池串联．7．如图所示，电源电压保持不变，开关由断开到闭合时，电压表的示数________(填“由小变大”“由大变小”或“保持不变”)．8．如图甲所示电路中，电压表测量的是______(填“L1”或“L2”)两端的电压，电压表的示数如图乙所示，若电源电压为6 V，则灯L1两端电压为______V.03中档题9．下列关于并联电路电压的规律说法中正确的是()A．各支路两端的电压相等B．总电压等于各支路两端电压之和C．如果用电器两端电压相等，它们一定是并联D．并联用电器越多，各支路两端电压越小，说明并联电路电压与并联用电器数量成反比10．(自贡中考)如图所示的电路中，闭合开关，电压表V1的示数是7.5 V，电压表V2的示数为9 V，若电源电压为12 V，则L2两端电压是()A．4.5 V B．5.5 V C．3 V D．2 V11．(常德中考)小明按图甲的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针完全一样，如图乙所示，则L1两端的电压为______V，L2两端的电压为______V.12．(莆田中考)小希用如图所示电路来探究串联电路的电压特点．(1)在拆接电路时，开关必须______．(2)实验中最好选择规格______(填“相同”或“不相同”)的小灯泡．(3)用电压表分别测出A与B、B与C、A与C两点间的电压为U AB、U BC、U AC.经过多次实验，得到的数据记录在图表中．分析实验数据，你可得到串联电路的电压特点是________________((4)小希进行多次实验的主要目的是______(填序号)．①寻找普遍规律②减小实验误差13．小明为探究并联电路中电压的规律，进行了以下探究，请你帮他归纳结论和进行评估：(1)提出问题：并联电路中，各电灯两端的电压有什么关系；(2)设计实验：小明用两个完全相同的小灯泡组成如图的并联电路，用电压表分别测量两个灯泡L1、L2以及电源两端的电压；(3)进行实验：按照电路图连接电路，进行实验测量，记录实验数据，测得两个灯泡L1、L2以及电源两端的电压均为3 V；(4)小明由此得出实验结论：________________________________；(5)实验评估：您认为本次实验存在的不足是什么？________________________________________________________________________；(6)您将建议小明如何改进本实验？________________________________________________________________________.04拓展题14．小宝在探究电路中电压关系时，根据实验数据绘制了电压U2随电压U1变化的图像，如图所示，请你根据该图像写出电压U2和U1的关系式：U2＝________．。

九年级物理上册《第十六章串、并联电路中电压的规律》同步练习及答案(人教版）学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示的电路中，将开关S闭合，灯L1和灯L2均发光，并且L1比L2更亮。

下列说法中正确的是（）A．灯L1和灯L2并联B．灯L1和灯L2两端的电压一定相等C．灯L1的电压大于灯L2的电压D．灯L1的电流一定比灯L2的电流大2．如图所示的电路，闭合开关后两灯均不发光且电流表、电压表示数均为零。

现将两灯泡位置互换后再次闭合开关，电流表示数仍为零，电压表指针明显偏转。

根据以上信息判断该电路故障可能为（）A．L1断路、L2断路B．L1断路、L2通路C．L1通路、L2断路D．L1短路、L2断路3．如图所示，闭合开关，说法正确的是（）A．两只小灯泡并联B．电压表测量L1两端的电压C．若L1不发光，一定是L1断路D．若L2不发光，电压表一定无示数4．如图所示，电源电压为1.5V，开关S闭合后，下列判断正确的是（）A．若只有L1的灯丝断了，电压表的示数为0B．若只有L2的灯丝断了，电压表的示数为1.5VC．若只有L1被短路，电压表的示数为1.5VD．若只有L2被短路，电压表的示数为1.5V5．如图所示，电源电压不变，闭合开关S，灯泡L1、L2都发光。

一段时间后，由于某个灯泡发生故障，使两灯都熄灭，且电流表示数为零，电压表示数变大，则下列说法正确的是（）A．灯泡L1和L2发光时，两灯并联B．灯泡熄灭是由于灯L2断路造成的C．灯泡熄灭是由于灯L1断路造成的D．灯泡熄灭是由于灯L2短路造成的6．在如图所示的电路中，电源电压保持不变。

如果灯泡L1或L2中只有一个发生了短路故障，那么当开关S闭合时，下列现象中不可能出现的是（）A．电压表无示数，灯泡L1不发光B．电压表有示数，灯泡L2不发光C．电压表和电流表都没有示数D．电压表和电流表都有示数7．用如图所示电路探究串联电路的电压规律，下列说法正确的是（）A．电压表不能直接测量电源电压B．若测量L2两端电压，需将电压表并联在a、b两点间，且电压表正接线柱接b点C．实验得到的结论为：串联电路电压处处相等D．改变两个小灯泡的规格，重复实验，是为了减小误差8．A如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为（）A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．1.2V，4.8V 二、多选题9．如图所示的电路，开关S接到a时，电压表示数为9V，开关S接到b时，电压表示数为4V，下列说法正确的是（）A．电源电压为9VB．灯L1两端的电压为5VC．灯L2两端的电压为5VD．开关S接a和开关S接b，电路中的电流不变10．如图的电路中，闭合开关，电压表V1的示数为6V，电压表V2的示数为3.4V，那么下列说法中正确的是（）A．可知电源两端电压为6VB．可知L1两端电压为3.4VC．将电压表V2换成电流表，闭合开关，则L1亮，L2不亮D．将电压表V1换成电流表，闭合开关，电路短路三、填空题11．如图所示电路中，电源电压12V。

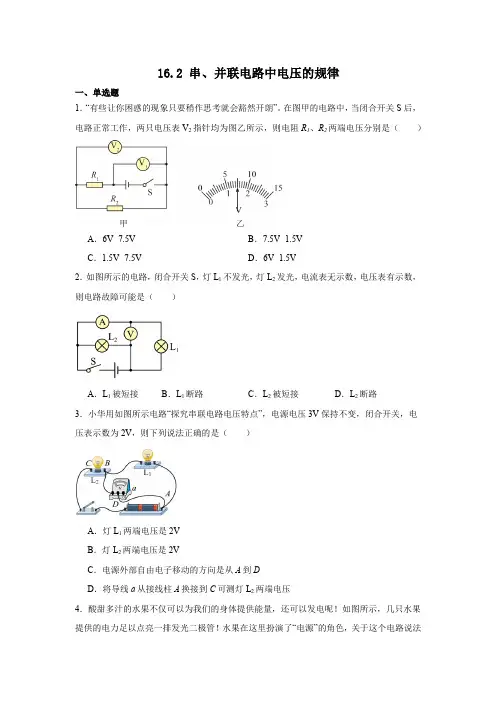

16.2 串、并联电路中电压的规律一、单选题1．“有些让你困惑的现象只要稍作思考就会豁然开朗”。

在图甲的电路中，当闭合开关S后，电路正常工作，两只电压表V2指针均为图乙所示，则电阻R1、R2两端电压分别是（）A．6V7.5V B．7.5V 1.5VC．1.5V7.5V D．6V 1.5V2．如图所示的电路，闭合开关S，灯L1不发光，灯L2发光，电流表无示数，电压表有示数，则电路故障可能是（）A．L1被短接B．L1断路C．L2被短接D．L2断路3．小华用如图所示电路“探究串联电路电压特点”，电源电压3V保持不变，闭合开关，电压表示数为2V，则下列说法正确的是（）A．灯L1两端电压是2VB．灯L2两端电压是2VC．电源外部自由电子移动的方向是从A到DD．将导线a从接线柱A换接到C可测灯L2两端电压4．酸甜多汁的水果不仅可以为我们的身体提供能量，还可以发电呢！如图所示，几只水果提供的电力足以点亮一排发光二极管！水果在这里扮演了“电源”的角色，关于这个电路说法不正确的是（）A．水果的作用是给电路提供电压B．发光二极管工作时电路中有电荷在发生定向移动C．该电路两端只要有电压就一定有电流D．把水果串联起来可以提高电压5．如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作一段时间后灯熄灭．若电路中只发生一处故障，且只发生在灯L或电阻R上．下列判断正确的是（）A．若R断路，则两电表的指针均无偏转B．若R断路，则电流表指针不偏转，但电压表指针偏转C．若L短路，则两电表的指针均发生偏转D．若L断路，则两电表的均无偏转6．如图所示的电路中，电源电压为12V，闭合开关S后，电压表V1的示数是7.5V电压表V2的示数为9V，则L2两端的电压是（）A．3.5V B．1.5V C．4.5V D．3V7．如图所示的电路中，当开关S闭合时，发现小灯泡L1、L2都不发光，电流表的示数为零，电压表指针有明显偏转，则电路的故障可能是（）A．L1断路B．L1短路C．L2断路D．L2短路8．在如图的电路中，当闭合开关后，两个电压表指针偏转角度相同（在同一位置），则电阻R1和R2的比是（）A．4:1B．5:1C．1:4D．1:5二、填空题9．串联分压，导体的电阻大，两端电压就；并联分流，导体电阻大，通过导体的电流就。

人教版九年级物理上册第16章《电压电阻》第2节串、并联电路中电压的规律（同步练习）题型选择题填空题作图题实验题计算题总计题数20 10 0 5 5 401．如图由两节干电池组成的电源电压是（）A．1.5V B．2VC．3V D．4V【答案】C【解析】解：一节干电池的电压是1.5V，图中两节干电池串联，因串联电池组的电压等于各电池的电压之和，所以图中两节干电池组成的电源电压为1.5V+1.5V ＝3V。

故选：C。

2．如图所示，闭合开关S后，电压表V1的示数是2V，V2的示数是4V，则电压表V的示数是（）A．2VB．4VC．6VD．8V【答案】C【解析】解：由图可知，闭合开关S后，该电路为串联电路，电压表V测量电源的电压，电压表V1测量的是灯泡L1两端的电压，电压表V2测量的是灯泡L2两端的电压；在串联电路中，电源电压等于各部分电压之和；电压表V1的示数是2V，V2的示数是4V，则电源电压即电压表V的示数为2V+4V＝6V。

故选：C。

3．如图所示，若电源电压是3V，闭合开关S后，电压表的示数是1.8V，则L2两端的电压是（）A．4.8VB．1.8VC．3VD．1.2V 【答案】D【解析】解：由电路图可知，L1和L2是串联，电压表测L1两端的电压；则由电压表的示数可知，L1两端的电压：U1＝1.8V；由串联电路电压特点可知，L2两端的电压：U2＝U﹣U1＝3V﹣1.8V＝1.2V。

故选：D。

4．如图所示电路中，已知电源电压为10V，闭合开关S后，电压表示数为6V，则（）A．灯L1两端的电压为6VB．灯L2两端的电压为6VC．灯L2两端的电压为4VD．电源电压和灯L1两端的电压之和为6V【答案】B【解析】解：在此题中两个灯泡是串联的，电压表测量的是灯泡L2两端的电压，闭合开关S后，电压表示数为6 V，灯L2两端的电压为6 V；根据串联电路的电压的规律，可以知道灯泡灯L1两端的电压为4V。

故ACD错误，B正确。

人教版九年级物理全一册《16.2串、并联电路中电压的规律》同步练习题(带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作，过一会儿发现电压表V1和电流表几乎无示数，电压表V2的示数明显变大，则故障是（）A．L1短路B．L2短路C．L1断路D．L2断路2．如图所示，开关S闭合后，灯L1发光，L2不发光，电压表接AB两点时有示数，电压表接BC两点时无示数。

则产生上述现象的原因可能是（）A．灯L2的灯丝断了B．开关S处断路C．BC段之间发生短路D．AB段之间发生短路3．一次电学实验课上婷婷设计了如图所示的电路图，闭合开关后可以得出以下几种结论，其中正确的是（）A．L1和L2并联B．电压表测得是灯L2的电压C．越亮的灯泡电流越大D．电阻越大的灯泡，两端电压越大4．小明对新型LED灯带很好奇，取一段剖开后发现，灯带中的LED灯串联后通过电源适配器接入照明电路的，他取下其中一只LED灯接在一节电池两端没有亮，对调电池正负极后亮了，用手试摸，点亮的灯几乎不发热．以下推断符合上述实验事实的是A．LED灯主要是将电能转化为内能B．LED灯应用了半导体材料C．灯带中一只LED灯断路后其他灯还亮D．单只LED灯工作电压是220V5．对如图的电路图分析正确的是A．L1与L2并联，A测量L2的电流B．L1与L2并联，V1与V2的示数应该相等C．L1与L2串联，V1测量电源电压D．L1与L2串联，V1与V2的示数之和等于电源电压6．如图所示，电源电压为6V，电压表读数为2.5V，则( )A．L1两端的电压为2.5VB．L2两端的电压为2.5VC．L2两端的电压为3.5VD．A与C说法都正确7．如图所示电路中，闭合开关S，小灯泡发光，电路正常。

若将电压表与电流表交换位置后连入电路中，电路可能出现的情况是（）A．电流表示数增大B．电流表示数减小C．电压表示数增大D．电压表示数减小8．如图所示电路，电源电压保持不变。

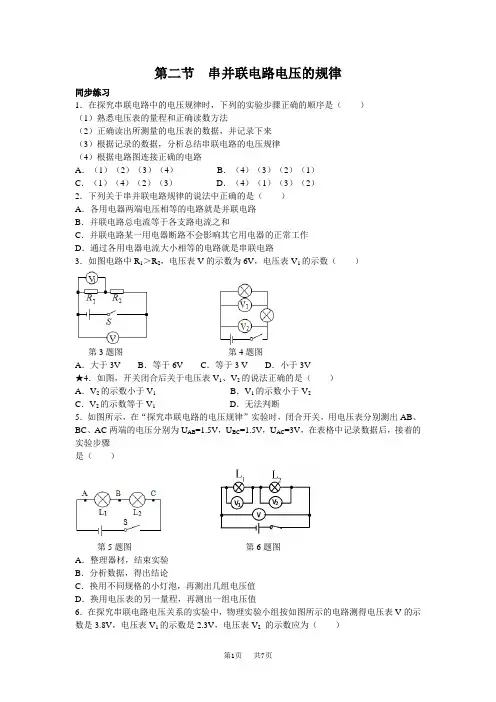

第二节串并联电路电压的规律同步练习1．在探究串联电路中的电压规律时，下列的实验步骤正确的顺序是（）（1）熟悉电压表的量程和正确读数方法（2）正确读出所测量的电压表的数据，并记录下来（3）根据记录的数据，分析总结串联电路的电压规律（4）根据电路图连接正确的电路A．（1）（2）（3）（4）B．（4）（3）（2）（1）C．（1）（4）（2）（3）D．（4）（1）（3）（2）2．下列关于串并联电路规律的说法中正确的是（）A．各用电器两端电压相等的电路就是并联电路B．并联电路总电流等于各支路电流之和C．并联电路某一用电器断路不会影响其它用电器的正常工作D．通过各用电器电流大小相等的电路就是串联电路3．如图电路中R1＞R2，电压表V的示数为6V，电压表V1的示数（）第3题图第4题图A．大于3V B．等于6V C．等于3 V D．小于3V★4．如图，开关闭合后关于电压表V1、V2的说法正确的是（）A．V2的示数小于V1B．V1的示数小于V2C．V2的示数等于V1D．无法判断5．如图所示，在“探究串联电路的电压规律”实验时，闭合开关，用电压表分别测出AB、BC、AC两端的电压分别为U AB=1.5V，U BC=1.5V，U AC=3V，在表格中记录数据后，接着的实验步骤是（）第5题图第6题图A．整理器材，结束实验B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电压值D．换用电压表的另一量程，再测出一组电压值6．在探究串联电路电压关系的实验中，物理实验小组按如图所示的电路测得电压表V的示数是3.8V，电压表V1的示数是2.3V，电压表V2的示数应为（）A ．1.5VB ．3.8VC ．2.3VD ．6.1V7．在下图所示的电路中，S 闭合时，电压表的读示数为4.5V ，若断开时，电压表的示数为3V ，则这时灯泡1L 、2L 两端的电压分别为（ ）第7题图 第8题图A ． 4.5V 、3VB ． 3V 、4.5VC ． 3V 、1.5VD ． 3V 、7.5V★8．如图所示，电源电压为6V ，闭合开关后，电压表的示数为4V ，下列描述不正确的是 （ ）A ．L 1 两端电压为2VB ．L 1两端电压为4VC ．L 2 两端电压为4VD ．L 1 和 L 2 两端电压之和6V★9．图（a ）所示电路，当闭合开关S 后，两个电压表指针偏转均为图（b ）所示，则电阻R 1和R 2两端的电压分别为（ ）第9题图 第10题图A ．8V 2VB ．10V 2VC ．2V 8VD ．2V 10V ★★10．如图所示，开关闭合后，L1、L2均正常发光，下面说法错误的是（ ）A ．电压表V 2测电源电压B ．电压表V 1测灯L 2两端电压C ．电流表测干路电流D ．V 1的示数小于V 2的示数11．一个遥控汽车，工作时电压为6V ，可用 节串联起来干电池作为电源。

九年级全一册第十六章第2节串并联电路中电压规律一、简答题1．生活中常常把一节电池的负极和另一节电池的正极连在一起组成电池组，用这样的办法可以把两节、三节或更多的电池串联起来使用。

分别测量每节电池两端的电压，然后测量这个电池组两端的电压。

它们之间有什么关系？二、填空题2．在如图所示的遥控器电池盒中，应安装节干电池，其正常工作电压为V。

3．串联电路总电压等于各用电器两端电压；表达式为：U=U1+U2+U3；并联电路各支路两端电压都相等。

表达式为：。

4．如图所示，电源电压为6V。

当开关闭合时，电压表的示数为2V，L1两端的电压为V；L2两端的电压为V；当开关断开时，电压表的示数为V。

5．如图甲所示电路，电灯的连接方式是。

当闭合开关后，两个电压表指针均图乙所示，则灯L1两端的电压为V，灯L2两端的电压为V。

三、实验题6．小芳在“探究串联电路电压特点”的实验中，连接好的实物电路如图甲所示，请你协助完成：（1）如图甲所示，此时测的是的电压；（L1、L2、电源电压）（2）在某次测量时，电压表的示数如图乙所示，此时灯两端的电压为V；（3）闭合开关后，小芳发现L1、L2均不发光，电压表有示数且大小接近3V，则电路中出现的故障可能是L1发生了（选填“短路”或“开路”）；（4）排除故障后，小芳在测量了灯L1两端的电压后，断开开关，然后将导线AE的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法测出灯L2的电压，（能或不能）理由是；（5）实验后得出串联电路中电压间的规律是（用文字描述）。

7．小吴和小李一起进行“探究串联电路的电压关系”的实验。

（1）实验中，L1、L2应该选择规格（选填“相同”或“不相同”）的小灯泡；（2）小李同学根据图甲连接好电路，闭合开关，发现L1、L2均不发光，电压表有示数且大小接近电源电压，则电路中出现的故障可能是L1发生了（选填“短路”或“断路”）；（3）测出L1两端的电压后，小吴断开开关，准备拆下电压表，改装在B、C之间。

人教版九年级物理第十六章第2节《串、并联电路中电压的规律》课时练习题（含答案）一、单选题1．图所示的电路中，电阻阻值R1<R2。

开关S闭合后，R1、R2两端的电压分别为U1、U2，通过R1、R2的电流分别为I1、I2。

下列判断正确的是（）A．U1>U2B．U1<U2C．I1>I2D．I1=I22．如图，电源电压不变。

闭合开关，发现灯泡不亮，电流表无示数，电压表有示数且等于电源电压。

排除故障后，滑动变阻器的滑片P向左移动，下列分析正确的是（）A．灯泡不亮是因为滑动变阻器阻值过大B．灯泡不亮是因为灯泡短路C．排除故障后，滑片P向左移动，灯泡变暗D．排除故障后，滑片P向左移动，电流表和电压表示数均变大3．如图是小成同学做“探究电流与电压关系”实验的电路图，按照电路图连接好电路，闭合开关S，发现电流表和电压表的指针均没有偏转，电路中仅有一处故障，故障可能是（）A．电阻R1断路B．电阻R1短路C．滑动变阻器R断路D．滑动变阻器R短路4．如图所示，导线连接无误，闭合开关后两灯都不亮，电压表有示数且接近电源电压，电流表无示数，则其原因可能是（）A．1L短路B．1L断路C．2L短路D．2L断路5．在探究串联电路电压特点时，某同学设计的电路如图所示。

对于下列实验过程中出现的现象及分析正确的是（）A．开关闭合后，如果灯泡L2不亮、L1亮，一定是L2灯丝断了B．如果只有灯泡L1开路，则开关闭合后电压表示数一定为零C．如果只有灯泡L2开路，则开关闭合后电压表示数一定为零D．开关闭合后，如果电压表示数为零，灯泡L2一定不发光二、填空题6．如图甲所示，仅闭合开关S1，电压表示数如图乙；闭合S1、S2，两电流表的指针均如图丙所示。

当S1、S2都闭合时，通过L1的电流为______A，灯L1两端的电压为______V；当仅闭合S1时，电流表A1的示数为______A。

7．某兴趣小组同学按图甲电路做测量电压的实验，闭合开关，两只电压表指针均指在图所示的位置，则电源电压为______V，L1的电压为______V，L2的电压为______V。

初中物理《九年级》第十六章电压电阻-串、并联电路中电压的规律考试练习题姓名:_____________ 年级:____________ 学号:______________题型选择题填空题简答题xx题xx题xx题总分得分评卷人得分1、在图 a所示电路中，当闭合开关后，两个电压表指针偏转均为图 b所示，则电阻R1和R2两端的电压分别为（）A ． 4.8V 1.2VB ． 6V 1.2VC ． 1.2V 6VD ． 1.2V 4.8V知识点：串、并联电路中电压的规律【答案】A【详解】由电路图知，两个电阻串联在电路中，电压表 V1测电源电压， V2测电阻R2两端的电压，而两电压表指针偏转相同，据串联电路的电压特点知， V1所选的量程为 0~15V，对应的分度值为 0.5V，示数为 6V ， V2所选的量程为 0~3V，对应的分度值为 0.1V，示数为 1.2V，则R1两端的电压U1 =U -U2 =6V-1.2V=4.8V故 A符合题意， BCD不符合题意。

故选 A。

2、在如图所示的电路中，灯泡L 标有“6V 3W” 字样，电源电压及灯泡电阻均保持不变，滑动变阻器最大阻值为20Ω ，定值电阻R0＝10Ω ．当 S 、 S1都闭合，滑片P 移动到最左端时，灯泡 L 正常发光，则（）A ．此时电流表的示数为 0.5AB ．电源电压为 12VC ．此时电路消耗的总功率为 6.6WD ．若 S 闭合、 S1断开，且滑片P 移动到中点时电流表的示数为 0.2A知识点：串、并联电路中电压的规律【答案】C【详解】ABC ．当 S 、 S1都闭合，滑片P 移动到最左端时，R0与L 并联，电流表测干路电流。

由于灯泡 L 正常发光时，则PL＝P 额＝3W电源电压U＝UL＝U 额＝6V通过灯泡的电流IL ==0.5A通过R0的电流I0 ==0.6A则电流表示数为I＝IL +I0＝0.5A+0.6A ＝ 1.1A总功率P＝UI＝6V×1.1A ＝ 6.6W故AB 错误， C 正确；D ．若 S 闭合、 S1断开时，R0与R串联，当滑片P 移动到中点，则：滑动变阻器连入电路的电阻R ′=R =×20Ω ＝10Ω总电阻R 总＝R0 +R ′ ＝10Ω+10Ω ＝20Ω电流表的示数I ==0.3A故D 错误。

16.2 串、并联电路中电压的规律一．选择题（共11小题）1．如图所示的电路中，已知电池组由3节干电池串联组成，合上开关，电压表V1的示数是2.5V．则V2的示数和灯L2两端的电压分别是（）A．4.5V，2V B．3V，6V C．2V，4.5V D．2.5V，3.5V 2．如图，电源电压为6V，电压表示数为3.8V，则（）A．L1两端的电压为3.8VB．L2两端的电压为3.8VC．电源、L1的电压之和为3.8VD．L2两端的电压为2.2V3．有甲、乙两根镍铬合金丝，甲和乙等长，乙粗些，把它们并联在同一电路中，它们两端的电压分别为U甲和U乙，下列判断中正确的是（）A．U甲＝U乙B．U甲＜U乙C．U甲＞U乙D．无法判断4．下面说法正确的是（）A．电路断开后，电路中的电流为零，因此电源电压也为零B．电路两端只要有电压，电路中就一定有电流C．电压表有一定的量程，使用时选择的量程越大越好D．在并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等5．两只电阻分别标有“20V2A”和“5V1A”字样，若将它们并联接入电路，则该电路电源电压最大应为（）A．5V。

B．15V C．20V D．25V6．由两个灯泡、一个开关和电源（电压为3V）组成的电路中，闭合开关后，两个灯泡都发光，下列说法中（）①如果两个灯泡两端的电压相等，则它们一定是串联的；②如果两个灯泡两端的电压相等，则它们一定是并联的；③如果两个灯泡两端的电压都小于3V，则它们一定是串联的；④如果一个灯泡两端的电压等于3V，则它们一定是并联的。

A．只有①②正确B．只有①③正确C．只有②④正确D．只有③④正确7．两个电阻连接在同一电路中，用电压表测得它们两端电压相等，下列说法中正确的是（）A．两个电阻一定是串联B．两个电阻一定是并联C．两个电阻的阻值可能相等D．通过两个电阻的电流一定相等8．如图所示，当电压表的示数为2.5V时，灯L2两端的电压（）A．有可能大于2.5V B．有可能小于2.5VC．一定等于2.5V D．无法判断9．电流、电路、电压都是一家人，对于这家人，下面说法正确的是（）A．电路断开后，电路中的电流为零，因此电源电压也为零B．电路两端只要有电压，电路中就一定有电流C．电压表有一定的量程，使用时选择的量程越大越好D．在两个灯泡并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等10．两个电阻R1和R2并联在电路中，通过电阻R1和R2的电流之比I1：I2＝4：3，则电阻R1和R2的两端电压之比为（）A．4：9 B．1：1 C．3：2 D．2：311．长沙市区2019年实验考试“探究串联电路的电压关系”，某同学按如图（a）所示连接电路。

人教版初中物理九年级物理第十六章《串、并联电路中电压的规律》练习题学校：姓名：班级：考号：题号一二三四五总分得分评卷人得分一、选择题1.在图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1 和R2 两端的电压分别为A．4.8V，1.2V B．6V，1.2VC．1.2V，6V D．1.2V，4.8V.2.萧晓同学按图所示的电路图连接无误后，闭合开关，两只电压表的示数分别如图中所示，关于灯L1 两端的电压，下列选项中正确的是（）A、1.0 V B．3.5 V C．5.0 V D．2.5 V.3.如图所示的电路中，要使L1 和L2 串联，甲、乙、丙三只电表应依次是（）A．电流表、电流表、电压表B．电压表、电流表、电压表C．电压表、电流表、电流表D．电流表、电压表、电流表。

4.如图所示电路中，电压表V1、V2、V3 的示数分别为U1、U2、U3，电流表A1、A2 的示数分别为I1、I2，那么下列关系式正确的是（）A．U2＝U1＋U3，I1＝I2 B．U2＝U1＝U3，I1＝I2C．U1＋U2＝U3，I1＜I2 D.U2＝U1＋U3,I1＞I2。

5.如图所示，电源电压保持不变，当只闭合S2 时，电压表的示数为3V，当只闭合S1 时，电压表的示数为4.5V，则此时L1、L2 两端的电压分别是（）A．3V 和7.5V B．1.5V 和4.5V C．3V 和1.5V D．1.5V 和3V6.小新同学做“用电流表测电流”的实验，闭合开关后发现指针摆过了刻度盘的最大刻度的位置，他应采取的方法是。

（）A.断开开关，将电流表正、负接线柱导线对调连接B.断开开关，将电流表改接为大量程C.断开开关，将电源的正、负接线对调连接D.断开开关，将电流表改接为小量程7.在某电路中，两只灯泡两端的电压相等，由此可知，两灯泡的连接方式是（）A.一定是串联的B.一定是并联的C.串联、并联都有可能D.无法判断8.如图4 所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C 三处的电流分别为I A＝0.5A，I B＝0.3A，I C＝0.2A，在表格中记录数据后，下一步首先应该做的是（）A.整理器材，结束实验B.换用不同规格的小灯泡，再测出几组电流值C.分析数据，得出结论D.换用电流表的另一量程，再测出一组电流值9.如图所示的电路中，电源电压不变，当开关S 闭合，滑动变阻器的滑片P 向右移动时... （)A.电流表A1 的示数减小，A 的示数减小B.电流表A1 的示数不变，A 的示数增大C.电流表A1 的示数不变，A 的示数减小D.电流表A1 的示数增大，A 的示数增大10.张燕同学连接的电路如图所示，她使用的电源是12 V 的蓄电池，当她闭合开关后，电压表的示数为4 V，关于电动机两端的电压，下列说法中正确的是（）A、4 V B．8 V C、12 V D、16 V.11.如图所示电路中，当闭合开关后，两个电压表指针偏转均如图所示，则电阻R1和R2两端的电压分别为V和V．（）二、填空题12.如图所示，当S1 闭合、S2 断开时，电压表示数为2.5 V 当S1 断开、S2 闭合时，电压表示数为6 V。

16.2 串、并联电路中电压的规律一．选择题1．如图一所示，当闭合开关后，两只电压表指针偏转均为图二所示，则电阻R2两端的电压为（）A．2V B．8V C．10V D．12V2．如图所示的电路中，电源电压为6V不变，闭合开关S后，灯泡L1、L2都发光，电压表示数为2.5V，则（）A．灯L1两端电压为2.5VB．灯L2两端电压为2.5VC．灯L1两端电压为3.5VD．灯L2和电源两端电压之和为3.5V3．小林按如图所示的电路图连接好电路，闭合开关，电压表V1的示数为1.5V，V2的示数为7.5V，则电路中的电阻R1和R2两端的电压分别为（）A．7.5V1.5V B．6.0V1.5V C．1.5V7.5V D．1.5V6.0V4．如图甲所示，电源电压未知，在开关S断开和闭合的情况下，电压表分别采用了不同的量程，但指针偏转角度相同（如图乙所示），则S闭合时，L1和L2两端的电压分别为（）A．8.8V 2.2V B．2.2V 8.8VC．11V 8.8V D．11V 2.2V5．小明用如图所示电路研究电流与电压的关系。

为了改变定值电阻R两端的电压，下列方案可行的是（）A．电池与滑动变阻器串联接入MNB．电池先后与不同定值电阻R′串联接入MNC．用不同节数的干电池做电源先后串联接入MND．以上三种方案都可行6．如图所示，在“探究串联电路中电压的规律”时，小雨同学用电压表测出U ab＝3V，U bc＝3V，U ac＝6V，在表格中记录数据后，下一步应该做的是（）A．整理器材，分析数据，得出结论B．对换L1和L2的位置，再测出一组电压值C．改变电源电压，再测出几组电压值D．换用不同规格的小灯泡，再测出几组电压值7．有两个电路元件A、B，把它们串联在电路中，如图乙所示，流过元件的电流与其两端的电压关系如图甲所示。

闭合开关S，这时电流表的示数为0.2A，若将A、B两元件并联接在原来的电源上，则此时电路中的总电流为（）A．1.2A B．0.6A C．0.7A D．0.5A8．在如图甲所示电路中，当闭合开关后，两个电压表指针偏转均为图乙所示，则电灯L1和L2两端的电压分别为（）A．7.2V 1.8V B．9V 1.8VC．1.8V 7.2V D．9V 7.2V9．如图甲所示电路中，当闭合开关后，两个电压表指针偏转均为图乙所示，则电阻R1和R2两端的电压分别为（）A．1.2V 6V B．6V 1.2VC．1.2V 4V D．4.8V 1.2V10．如图所示，电池组由两节新的干电池串联组成，闭合开关S，R1两端的电压为1V，那么图中电压表的示数为（）A．1V B．2V C．3V D．4V11．所示图中电源电压保持不变，当S1，S2都闭合时，电压表示数为4.5V，S1闭合S2断开时，电压表示数为3V；那么S1，S2都断开时，L1和L2两端电压分别为（）A．3V和4.5V B．1.5V和4.5V C．3V和1.5V D．1.5V和3V二．填空题12．小明按如图甲所示的电路进行实验，闭合开关后两灯都正常发光，电压表V1的示数为3V，V2的示数如图乙所示，此时V2的示数为V，则L1两端的电压为V．13．如图所示，将A、B两个金属片插入柠檬制成的“水果电池”，用电压表测量“水果电池”的电压，则该电池的正极是（选填“A”或“B”）；若想获得3.6V的电压，需要把节这样的“水果电池”（选填“并联”或“串联”）起来。

人教版2020年九年级物理全一册第十六章电压电阻第2节串、并联电路中电压的规律姓名:________ 班级:________ 成绩:________一、单选题1 . 如图所示，闭合开关S后，电压表的示数为4.5V，断开开关S后，电压表的示数为3V，则此时灯泡L1和L2两端的电压分别为（）A．4.5V 3V B．3V 4.5VC．3V 1.5V D．3V 7.5V2 . 如图所示，电流表A1和A2的示数之比为5∶1，则R1和R2的阻值之比为：A．1∶4B．5∶1C．1∶5D．4∶13 . 在如图电路中，电源电压保持不变，当开关S1闭合，S2断开时，电压表的读数是3V；当开关S1断开，S2闭合时，电压表的示数是5V，则S1断开时，灯L1和L2两端的电压分别为（）A．2V和3V B．3V和2V C．2V和8V D．2V和5V4 . 小灯泡L的额定电压为3V，它的I﹣U图象如图甲所示，把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P移至B端，闭合开关S，电压表示数为1.5V；再将滑片P向左移动直到电压表示数为3V．已知电源电压恒定，滑动变阻器的铭牌上标有“10Ω 2A”．下列说法中错误的是（）A．电源电压为4.5VB．小灯泡的额定功率为1.5WC．小灯泡正常发光时，滑动变阻器接入电路的阻值为3ΩD．小灯泡正常发光时，滑动变阻器消耗的电功率为2.5W5 . 两个定值电阻，R1标有“20Ω，0.3A”、R2标有“15Ω，0.6A”的字样，把它们并联起来直接接在一电源两端，则允许通过R2的最大电流是A．0.3A B．0.4A C．0.6A D．0.9A6 . 一节干电池的正负极标志模糊不清。
