最全杠杆画图题练习【精品整理】(学习资料)

杠杆作图一、作力臂1．如下图所示,在图中分别画出力F1和F2对支点0的力臂L1和L2。

二、作五要素F2F1O2．如左图某同学斜拉旅行箱站立时的简化模型。

请在图中画出阻力的示意图及阻力的力臂3．如左图所示，请你画出这根钓鱼竿杠杆五要素。

三、已知力臂作力4．（1）如下左图，杠杆OA 在力F 1、F 2的作用下处于静止状态，l 2是F 2的力臂，画出F 1的力臂和力F 2（2）如右图所示，杠杆OA 在F 1、F 2两个力作用下平衡，图中已画出了杠杆A 端受的力F 1。

如果虚线OO ,是力F 2的力臂，请在杠杆上标出F 2的作用点B ，并画出力F 2的示意图。

四、作最小（省）的力5．如下右图所示，使用羊角锤拔钉子，动力作用在锤柄上A 点. 请作出拔钉子时所用最小动力F 的示意图. (注意：请在图上保留为确保作图准确所画的辅助线) 6．在左下图中画出杠杆平衡时作用在B 点最小的力和这个力的力臂(O 为支点)．7．有一均匀圆柱体放在水平地面上如右上图所示，靠在台阶边，为了使它滚上这个台阶，在圆柱体边缘上哪一点、沿什么方向施力才能用最小的力使圆柱体刚好离开地面?在图上标出这一点，并画出此力的方向和力臂．8．如上图所示，杠杆的B 端挂一重物，在A 点施加一个最小的力，使杠杆平衡在图中所示的位置上，试画出这个力的示意图。

9．如图所示，O 为杠杆AC 的支点，在B 处挂一小球，AO ＝OB ＝BC ，为使杠杆在水平位置平衡，（1）画出施加在杠杆A 点上最小动力F A 的力臂L A ，并标出F A 的方向（2）画出施加在杠杆B 点上最小动力F B 的力臂L B ，并标出F B 的方向（3）画出施加在杠杆C 点上最小动力F C 的力臂L C ，并标出F C 的方向（4）F A 、F B 、F C 中哪个最小？·O AO ,F 1B C AO△。

杠杆作图题(含答案)1、在图中，OA为一个轻质杠杆，可绕O点转动。

在点B处用细绳悬挂一重物，同时在A端施加动力F1，使得杠杆在水平位置平衡。

请画出杠杆受到的阻力F2及动力臂l1.2、如图所示的钢丝钳中，A是剪钢丝处，B为手的用力点，O为转动轴(支点)。

右图为单侧钳柄及相连部分示意图。

请在右图中画出钢丝钳剪钢丝时的动力臂L1和阻力F2.3、在图(a)中，小华用笤帚在扫地，O为支点，作用在A 点的动力为F1.请在图(b)中画出作用在B点的阻力F2的示意图及其力臂l2.4、在图中，请画出力F1的力臂和力臂L2对应的力F2.5、如图所示，轻质杠杆的A点挂一重物G，绳受的拉力为F2，O为杠杆的支点。

请在杠杆的端点B处画出使杠杆保持静止的最小的力F1的示意图，并作出F1和F2的力臂L1和L2.6、请画出杠杆AB在图示位置静止时作用在A端点的最小力F的方向及其力臂L。

7、在图中，根据杠杆的平衡条件作出拔钉子时所用的最小动力F的示意图和它的动力臂L1.8、如图是列车上售食品的手推车，当前轮遇到障碍物时，售货员向下按扶把，使手推车前轮向上翘起。

请画出售货员所用的最小动力及其力臂。

9、如图所示，在课桌的C点用最小的力把桌腿B抬离地面，在抬起时桌腿A没有滑动。

请在C点画出这个力的示意图，并标出它的力臂L。

20、如图，请画出力F对支点O的力臂L。

21、如图所示，100N的均匀木棒悬挂在空中，在竖直向下保持静止，以点O为支点。

请你画出力F的力臂L受重力的示意图。

22、如图为一个电热水壶的简易图，当力F作用在壶盖上时可将壶盖打开。

请在图中画出F的力臂L。

23、如图所示为钓鱼竿钓鱼的示意图，O为支点，F1表示手对钓鱼竿的作用力，F2表示鱼线对钓鱼竿的拉力。

请在图中画出力F1，F2的力臂L1，L2.24、如图所示，轻质杠杆可绕O点转动，杠杆挂有重物G。

在动力F作用下，杠杆静止在水平位置。

请作出动力F的示意图，并标出F的力臂。

25、如图所示，校长为新装的空调室外设计了支架，支架可以在O点绕支点转动。

杠杆作图练习题画出杠杆五要素简单机械作图专题训练（杠杆）1、 如图1，试画出缝纫机脚踏板所受动力、阻力的力臂..2、 如图2，画出作用在“开瓶起子”上动力F 1的力臂和阻力F 2及F 2的力臂示意图..3、 如图3所示，使用羊角锤拔钉子，动力作用在锤柄上A 点，请作出拔钉子时所用最小动力F 的示意图。

（注意：请在涂上保留为确保作图准确所画的辅助线）。

1 2 34、 如图4所示，曲杆AOBC 自重不计，O 为支点，AO=60cm ，OB=40cm ，BC=30cm ，要使曲杆在图示位置平衡，请作出最小的力F 的示意图及其力臂L 。

5、 如图5所示，ABO 可看成杠杆，O 为支点，请在图中画出该杠杆的动力臂和所受阻力及其力臂的示意图。

6、 如图6所示，杠杆BA 在力F 1、F 2的作用下处于静止状态，l 2是F 2的力臂，在图中画出F 1的力臂和力F 2。

7、如图7的杠杆平衡，货物A 重为200N ，在图中画出货物A 重力的示意图及拉力F 的力臂。

图5 图4 图18、 如图8所示，玩具"不倒翁"被扳倒后会自动立起来。

请在图中画出此"不倒翁"所受重力的示意图，并画出重力相对于O 点的力臂。

（黑点表示"不倒翁"的重心）9、如图9是一种常见的活塞式抽水机的示意图，在图中画出手柄所受动力F 1的力臂和阻力及其力臂。

10、如图10所示,0为杠杆AC 的支点,在B 处挂一小球,A0=OB=BC,为使杠杆在水平位置平衡,画出施加在杠杆上最小的动力F 1的力臂l 1,并标出F 1的方向.11、如图11所示的人前臂可以看成杠杆，图中O 为支点，当肱二头肌将重力为40N 的铅球托起时，画出人的手臂受到的阻力F 2的示意图和阻力臂L 2。

12、如图12的弯曲杠杆A 端吊一重物G.要想在B 端加一最小的力F,使AO 保持水平平衡.试画出此力的方向和力臂.13、如图13所示杠杆，铁球重20N ，力F 作用在杠杆的B 端使杠杆水平平衡，则力F=_________N ；画出铁球重力G 的图示和力F 的力臂L 。

杠杆作图题一、作图题1．如图所示，有一个杠杆可绕O点自由转动，在A点施加一个最小的动力使杠杆平衡。

请画出最小的动力F以及杠杆的阻力臂。

2．请按要求完成下列内容，如图乙所示，画出使杠杆平衡的最小力F 的示意图及其力臂L。

3．如图所示，用轻质撬棒撬动地面上的石头，O是撬棒的支点，F2是阻力。

请在图中画出作用在D点的最小动力F1、动力臂l1和阻力臂l2。

4．如图甲是一台石材运输车，提起石材时，钢杆AB可看成一个杠杆。

它能通过移动套管在AB上的位置来调节支点，其简化图如图乙所示，F1是作用在A点的动力。

⑴使用杠杆提起一石材，从图乙杠杆上已标明的两点中选择一点作为支点，使F1最小，在对应的括号内标明O，并作出对应的动力臂l1；⑴在图乙中画出绳子对石材的拉力F。

5．如图所示是某种吊灯，拉线AB上的拉力F1使横杆OA在水平方向保持平衡，O点为支点，请画出拉力F1的示意图和F2的力臂（用L2表示力臂）。

6．在如图中，为杠杆的支点，请在图中画出拉力的力臂。

7．在图中，画出动力F的力臂L。

8．如图所示的装置可改变照明灯的高度。

轻质杠杆ABO在力F1作用下可绕O点转动，在图中画出杠杆ABO所受阻力F2的示意图和动力臂F1。

9．如图甲所示的钢丝钳，其中A为剪钢丝处，B为手的用力点，O为转动轴，图乙为单侧钳柄及相连部分示意图，请在图乙中画出剪钢丝时的动力臂l1和杠杆在A点受到的阻力F2。

10．在综合实践课上，某同学的简易置物架设计如图所示，质地均匀的置物架OA左端固定在墙壁上，右端用绳子固定。

绳子的上端可在间移动，置物架始终保持水平.请你画出：绳子在图示位置时，置物架受到的动力和动力臂.11．如图甲所示是同学们常用的燕尾夹，使用时可简化成以O点为支点的杠杆，如图乙所示，请在图乙中作出打开夹子所需的最小动力F及其力臂L。

12．如图甲所示是一种蔬菜挤水器，其手柄可以看做一个杠杆，图乙是其简化的示意图，请在图乙中画出阻力臂L2及在A点施加的最小动力F1的示意图。

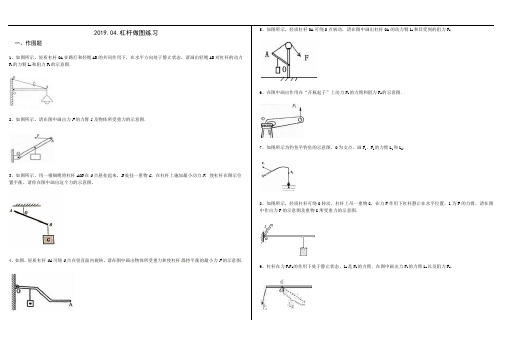

2019.04.杠杆做图练习一、作图题1、如图所示，轻质杠杆OA在路灯和轻绳AB的共同作用下，在水平方向处于静止状态，请画出轻绳AB对杠杆的动力F1的力臂L1和阻力F2的示意图．2、如图所示，请在图中画出力F的力臂l及物体所受重力的示意图．3、如图所示，用一根细绳将杠杆AOB在O点悬挂起来，B处挂一重物G，在杠杆上施加最小动力F，使杠杆在图示位置平衡，请你在图中画出这个力的示意图。

4、如图，轻质杠杆OA可绕O点在竖直面内旋转，请在图中画出物体所受重力和使杠杆保持平衡的最小力F的示意图．5、如图所示，轻质杠杆OA可绕O点转动，请在图中画出杠杆OA的动力臂L1和其受到的阻力F26、在图中画出作用在“开瓶起子”上动力F1的力臂和阻力F2的示意图．7、如图所示为钓鱼竿钓鱼的示意图，O为支点，画F1、F2的力臂L1和L2．8、如图所示，轻质杠杆可绕O转动，杠杆上吊一重物G，在力F作用下杠杆静止在水平位置，l为F的力臂，请在图中作出力F的示意图及重物G所受重力的示意图．9、杠杆在力F1F2的作用下处于静止状态，L2是F2的力臂．在图中画出力F1的力臂L1以及阻力F2．10、在图中杠杆B点挂一重物G，要使此时杠杆在图中位置平衡。

请画出此时施加在杠杆A点处最小的力F I11、如图所示杠杆OA处于静止状态，L2是力F2的力臂．请在图中画出力F1的力臂L1和力F2的示意图．12、按要求完成作图：画出动力F1和阻力F2的力臂13、如图所示，张师傅想用最省力的方法把一个油桶推上台阶，请你在图中作出：(1)杠杆的支点；(2)最省力的力臂；(3)最小力的方向。

14、如图所示，F1是作用在抽水机手柄A点处的动力，O为支点。

请画出动力F1的力臂l1和阻力F215、如图是列车上出售食品的小推车，当前轮遇到障碍物A时，售货员向下按扶把，使手推车前轮向上翘起，请画出此时售货员所用的最小动力及其力臂。

16、如图17所示是一侧带有书柜的办公桌，现在要用最小的力将其一端稍抬离地面，请画出这个力的方向和这个力的力臂．并用O表明这个“杠杆”的支点。

作图题1．请标明图中杠杆的支点：2．用图所示的杠杆提起重物．O是杠杆的支点，在A 点用力，在图中画出力Ｆ的力臂，并用字母G表示．3．画出图中各力的力臂：4．如图中均匀直棒OA可绕O点转动，请分别画出水平拉力Ｆ和重力G的力臂．5．如图为用起子开汽水瓶盖的时候，杆的支点O位置，及手作用在起子上力的力臂．请在图中表示．6．试在图上画出Ｆ1和Ｆ2的力臂7．在右图中画出力Ｆ对支点O的力臂，并用字母G 表示．8．下图中的铡刀属于杠杆，试画出它的动力臂和阻力臂．9．画出并标明图中Ｆ、G对支点O的力臂．10．画出图中各力的力臂．11．画出图中Ｆ1和Ｆ2的力臂G1和G2．12．画出图中杠杆所受各力对于点O的力臂（不计杠杆所受的重力）13．图中杠杆所受的重力G和拉力Ｆ的力臂．14．试在图中画出汽车刹车踏板上动力Ｆ1的力臂G1和阻力Ｆ2的力臂G2．15．画出图中，加在杠杆上的动力Ｆ的力臂．16．如图所示，试画出杠杆OA所受力的力臂（OA杆的质量忽略不计）17．图中，均匀直棒AB可绕A点转动，在B端加一竖直向上的40牛顿的力Ｆ，整个装置处于静止状态，试作出该棒所受重力的图示及重力的力臂．18．画出图中力Ｆ1和Ｆ2的力臂，并用G1和G2分别标明．19．画出图中杠杆所受各力对于支点O的力臂（不计杠杆所受重力）20．在图所示的各杠杆中，O是支点，试分别画出Ｆ1，Ｆ2的力臂G1，G2．21．下列所示的杠杆中，O是支点，在图上画出Ｆ1、Ｆ2的力臂，并且用G1、G2表示它们．22．画出下列各力的力臂（如图）23．画出下列各力的力臂（如图）24．如图中的点O是杠杆的支点，画出力Ｆ1和Ｆ2的力臂，并用字母G1和G2标明．25．画出图中Ｆ1和Ｆ2的力臂．26．在图中，画出力Ｆ1和Ｆ2对杠杆支点O的力臂，并分别用字母G1和G2表示．27．如图所示，一木杆可绕固定轴O自由转动，木杆在水平拉力Ｆ的作用下处于平衡状态．试在图上画出拉力Ｆ和木杆重力G对O点的力臂．28．画出图1和图2中各力的力臂．29．如图所示的杠杆，左边挂有两个各重10牛顿的相同钩码，在一个大小为30牛顿，方向竖直向下的力作用下，杠杆处于平衡状态，试在图中恰当的位置用力的图示法画出这个力．30．人的前臂是费力杠杆，当曲肘将手中重物举起时，肘关节O是支点，肌肉收缩，动力Ｆ1作用在A点上，阻力Ｆ2作用在B点上，请在图中画出各力的力臂，在你所画的图中：____表示Ｆ1的力臂，_____表示Ｆ2的力臂．31．用如图所示的杠杆提起重物，O是杠杆的支点，若在A点用力，在图中画出力Ｆ的力臂，并用字母G表示32．用道钉撬来撬铁路枕木上的道钉，O是支点，在图中作出它的动力臂和阻力臂．33．如图所示的杠杆中，O是支点．画出力Ｆ1、Ｆ2的力臂，并用字母G1、G2表示．34．先在图中找到支点的位置，然后根据情况确定动力和阻力，再画出各力臂：35．如图所示装置中，O是支点，AO＝BC＝40厘米，OC＝30厘米，在A端悬挂50牛顿的重物时，在B端至少应加多大的力才能使整个装置处于平衡状态．试用力的图示法在图中画出这个力．36．在做“研究杠杆平衡条件”的实验时，挂钩码前，使杠杆在水平位置平衡．实验中只有10个相同的钩码，杠杆上每格等距。

杠杆作图练习一、画出图中杠杆上的力F1、F2的力臂L1、L2。

二、找出动力和阻力并画出相应的力臂1．如图所示的是汽车液压刹车装置的一部分。

该装置中AOB实为一个杠杆，O是杠杆的支点，请画出刹车时它所受的动力F1、阻力F2和动力臂l1。

第1题图第2题图2．如图所示的钢丝钳，其中A是剪钢丝处，B为手的用力点，O为转动轴(支点)，右图为单侧钳柄及相连部分示意图．请在图中画出出钢丝钳剪钢丝时的动力臂l1，和阻力F2，3．夹子是我们生活中经常使用的物品，图给出了用手捏开和夹住物品时的两种情况，动力和阻力并画出相应的力臂。

4．在图中，画出作用在“开瓶起子”上动力F1的力臂和阻力F2的示意图．第3题图第4题图5．杠杆在我国古代就有了许多巧妙的应用，护城河上安装使用的吊桥就是一个杠杆，如图所示，请画出动力F1与阻力F2的示意图，并画出动力F1的力臂l1。

（设吊桥质地均匀）6．如图是静止在水平地面上的拉杆旅行箱的示意图，O是轮子的转轴，O′是箱体的重心。

以O为支点，画出力F的力臂和箱体所受重力的示意图。

7．某同学在做俯卧撑运动时（如图），可将他视为一个杠杆，支点为O，他的重心在A点，支撑力为F，请画出重力和支撑力F的力臂．第5题图第6题图第7题图8．如图所示，用杠杆将物体A吊起，O点是支点。

请画出拉力F1的力臂l1和物体A所受重力G 的示意图。

9．如图甲是小明用叉杆将衣服挂到高处晾衣杆上的情景，叉杆相当于杠杆，乙图是这个杠杆的简化图，其中O为支点，F1为作用在A点的动力，B点为阻力的作用点。

请在图乙中画出动力F1的力臂l1、阻力F2及阻力臂l2。

第8题图甲第9题图乙10．如图甲所示，放到手机支架上的手机相当于一个杠杆，图乙为此杠杆的简图，其中O为支点，F1为支持手机的动力，A为手机的重心。

请在图乙中画出：F1的力臂l1、杠杆所受阻力F2及阻力臂l2。

甲第10题图乙第11题图11．如图所示的是一种厕所坐便器的自动上水装置示意图。

学习资料专题06 杠杆的作图题抓住考点学1.与杠杆有关的几个概念杠杆：一根硬棒，在力的作用下能绕着固定点转动，这根硬棒就是杠杆。

（1）支点：杠杆绕着转动的点;(2）动力：使杠杆转动的力；阻力:阻碍杠杆转动的力；（3）动力臂：从支点到动力作用线的距离;（4）阻力臂：从支点到阻力作用线的距离。

2．杠杆的平衡条件：动力×动力臂＝阻力×阻力臂即 F1L1＝F2L23。

能确认并画出杠杆的力臂学习杠杆的关键点是知道杠杆的五要素。

五要素包括支点、动力、动力臂、阻力和阻力臂。

组成杠杆的示意图如下。

（1)支点用字母O 表示，是杠杆绕着转动的点,同一根杠杆使用方法不同,支点的位置可能不同，要能根据具体情况区分支点。

(2）画动力（用字母 F1表示）或阻力（用字母 F2表示）时应注意力的作用点和方向。

动力和阻力都是杠杆受到的力，其作用点都在杠杆上。

有同学认为同一根杠杆上动力和阻力的方向一定相同,有同学认为一定不同,这都是错误的。

正确的认识是：动力和阻力能使杠杆转动的方向一定是相反的。

即一个力能使杠杆向顺时针方向转动,则另一个力一定是能使杠杆向逆时针方向转动。

（3）动力臂用字母l1表示，阻力臂用字母l2表示。

力臂不是支点到力的作用点的距离,而是支点到力的作用线的距离。

借用几何用语，力臂不是点到点的距离，而是点到直线的距离。

(4）画力臂方法：一找支点、二画线、三连距离、四标签。

即找支点O；画力的作用线（虚线）；画力臂（虚线，过支点垂直力的作用线作垂线）;标力臂（大括号）.根据考点考【例题1】（2019吉林）请在下图中画出动力F1的力臂l1.【答案】如图所示。

【解析】力臂是从支点到力的作用线的垂直距离。

首先通过支点O做力F1的作用线的垂线，然后画上垂足，标上名称L1 .【例题2】（2020辽宁阜新）如图所示，用刀切食物，O为支点，A为动力作用点：(1)画出刀受到的阻力F2的示意图；（2）画出最小动力F1的示意图及其动力臂l1.【答案】【解析】(1)刀受到的阻力垂直于接触面向上.(2）阻力和阻力臂不变,力臂越长越省力，最长的力臂即支点O与A点的连线,根据力臂的画法作出垂直于OA的作用力为最小动力F1。

O F 图1图2 O F 2 l 1 图7 FO 图8 图9 杠杆滑轮作图题1.如图1所示，工人用撬棒移动石头时，O 是杠杆的支点，请在图中画出F 的力臂。

2.如图2所示，O 是每个杠杆的支点，分别作出下列3个图中力F1,F2的力臂。

3.画出图3-abc 的杠杆示意图中F1,F2的力臂。

4.如图4所示，画出力F 和钢球重力的力臂L 1和L 2。

5.如图5所示，不计重力的杠杆OB 可绕O 点转动，请在图中画出拉力F 1的力臂。

6.在图26中，是一个瓶盖起子，请画出F 1的力臂和阻力F 2。

图4 图5 图67.如图7所示，请画出阻力F 2的力臂（l 2），并作出动力臂为l 1的动力（F 1）的作用线。

8.如图8所示，将一根粗细均匀的硬棒从水平地面抬起，所用的动力F 始终与棒垂直，请画出动力臂l 1和阻力臂l 2。

9.请你在图9中画出使用剪刀时，杠杆AOB 所受动力F ，的示意图及动力臂L 1、阻力臂L 2。

10.如图10所示，铡刀工作时的动力F1，O 为支点。

请在图中作出动力臂L 1和铡刀受到的阻力F 2的示意图。

11.如图11所示，F1是作用在抽水机手柄A 点的动力，O 为支点，请在图中画出F 1的力臂l 1。

12.如图12为钓鱼竿钓鱼示意图，O 为支点，画出动力F 1和阻力 F 2的力臂L 1和L 2。

图10 图 图12图3OF图14图15图13图19 图21图20图2213. 如图13所示，筷子是我国传统的用餐工具，它应用了杠杆的原理，如图所示，请你在右图中标出这根筷子使用时的支点O，并画出动力F1和阻力臂L2。

14.如图14所示，人的手臂相当于一个杠杆，它的支点在O点。

请画出图中铅球对手的作用力F的力臂L。

15．如图15所示，小明同学在做俯卧撑运动，可将他视为一个杠杆，支点为O，他的重心在A点，支撑力为F，请画出重力G和支撑力F的力臂．16．用道钉撬来撬铁路枕木上的道钉，O是支点，在,16中作出它的动力臂和阻力臂．17．如图17，请标明汽车踩油门的脚踏板的示意图中，杠杆的支点位置O和动力臂L1。
