一、画出图中杠杆上的力F 1、F 2的力臂L 1、L 2。
二、找出动力和阻力并画出相应的力臂
1.如图12所示的是汽车液压刹车装置的一部分。该装置中AOB 实为一个杠杆,O 是杠杆的支点,请画出刹车时它所受的动力F 1、阻力F 2和动力臂L 1。
2.如图13所示的钢丝钳,其中A 是剪钢丝处,B 为手的用力点,O 为转动轴(支点),右图为单侧钳柄及相连部分示意图.请在图中画出出钢丝钳剪钢丝时的动力臂L 1,和阻力F 2,
3.夹子是我们生活中经常使用的物品,图14给出了用手捏开和夹住物品时的两种情况,动力和阻力并画出相应的力臂。
4.在图15中,画出作用在“开瓶起子”上动力F 1的力臂和阻力F 2的示意图.
图8
图7
图10
O
F 2
F 1
图1
F 1
F 2
O
图2
O
F 2
F 1
图3
O
F 2
F 1
图4
O F 1 G 图5 O F 1
G 图6
图9 图11
图12 图13 图15
甲
图14
乙
5.杠杆在我国古代就有了许多巧妙的应用,护城河上安装使用的吊桥就是一个杠杆,如图16所示,请画出动力F 1与阻力F 2的示意图,并画出动力F 1的力臂L 1。(设吊桥质地均匀)
6.如图17是静止在水平地面上的拉杆旅行箱的示意图,O 是轮子的转轴,O ′是箱体的重心。以O 为支点,画出力F 的力臂和箱体所受重力的示意图。
7.某同学在做俯卧撑运动时(如图18),可将他视为一个杠杆,支点为O ,他的重心在A 点,支撑力为F ,请画出重力和支撑力F 的力臂.
8.请你在图19中画出使用剪刀时,杠杆AOB 所受动力F ,的示意图及动力臂L 1、阻力臂L 2。
9.图20所示的是一种厕所坐便器的自动上水装置示意图。坐便器冲水之后由自来水自动上水,当水箱内的水达到一定深度时,浮标带动杠杆压住入水口,停止上水。请在图中作出力F 1、F 2的示意图及其力臂,并分别用L 1和L 2表示力臂,O 为支点。
10.如图21是用螺丝刀撬起图钉的示意图,O 为支点,A 为动力作用点,F 2为阻力。请在图中画出阻力F 2
的力臂l 2及作用在A 点的最小动力F 1的示意图。
11.筷子是我国传统的用餐工具,它应用了杠杆的原理,如图22所示,请你在右图中标出这根筷子使用时的支点O .并画出动力F 1,和阻力臂L 2。
12.为了防止翻倒,篮球架常常在底座后方加一个质量很大的铁块作为配重。如图23所示,O 为支点,试在A 点画出铁块对底座的压力F ,并画出F 的力臂。
13.如图24甲所示是小宇同学发明的捶背椅,当坐在椅子上的人向下踩脚踏板时,捶背器便敲打背部进行按摩。请你在图乙中画出踩下脚踏板敲打背部时,杠杆B 点受到的阻力F 2、阻力臂L 2及动力臂L 1。
14.如图25是一种简易晾衣架,它的横杆相当于一个杠杆, O 点是支点,F 2是阻力,请作出A 点受到的动力F 1的示意图和它的力臂L 1.
图16 图17 图20
图18
图12
F 2
图21 图22
图23
图24
图25
14.如图26所示为某同学用扫把扫地的示意图.将左手与扫把上端紧握处视为支点,右手施加的力视为动力F ,请在图中扫把上画出动力F 1和阻力F 2的示意图及其相应的力臂.
15.如图27所示,有一种新型水龙头,如图甲所示.当我们用水时,只需用手拨动出水口处的机械制杆即杠杆,水就流出;手离开,水龙头就关闭,它能达到感应水龙头一样的节水效果.如图乙为此杠杆的简化示意图,O 为支点,F 2为阻力,请你在图中A 点画出杠杆所受动力F 1的大致方向,动力臂L 1及阻力臂L 2.
16.如图28所示AOB 是以O 为固定点悬挂在墙壁上的支架(重力忽略不计),在B 端吊一盏电灯。若以O 为支点,F 2是墙壁对支架的阻力,请画出动力F 1的示意图、动力F 1的力臂及阻力F 2的力臂。
17.如图29甲将伞撑开时,伞的每条骨架都可近似看成一个杠杆,乙图是其中一条骨架的示意图,伞面对骨架的压力为阻力F 2,支点为O ,请你在乙图中画出支撑杆AB 对骨架的动力F 1的大致方向、动力臂L 1及阻力臂L 2。
三、已知力臂画出对应的力
1.如图30所示,在图中画出力F 1的力臂和力臂L 2对应的力F 2。
2.如图31所示,杠杆在力F 1、F 2作用下处于平衡状态,L 1为F 1的力臂。请在图中作出F 2的力臂L 2及力F 1。
3.如图32所示,一轻质杠杆OA 在力F 1、F 2的作用下处于静止状态.L 2是力F 2的力臂,请在图中画出F 1
的力臂L 1和力F 2的示意图.

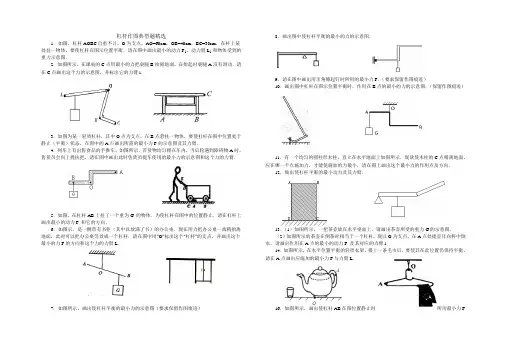

四、杠杆平衡最小力
1.如图33所示,硬质杠杆AOB 上挂一重物G ,O 为支点,请你在杠杆AOB 上作出使重物在图示位置静止时的最小力F 及力臂l 。
2.在图34中,画出使轻质杠杆保持平衡的最小的力F 的示意图(要求保留作图痕迹)。
3.如图35所示,张师傅想用最省力的方法把一个油桶推上台阶,请你在图23中画出这个力的示意图。 4.如图36所示,是列车上售食品的手推车,当前轮遇到障碍物时,售货员向下按扶把,使手推车前轮向上翘起,请画出售货员所用的最小动力及其力臂。

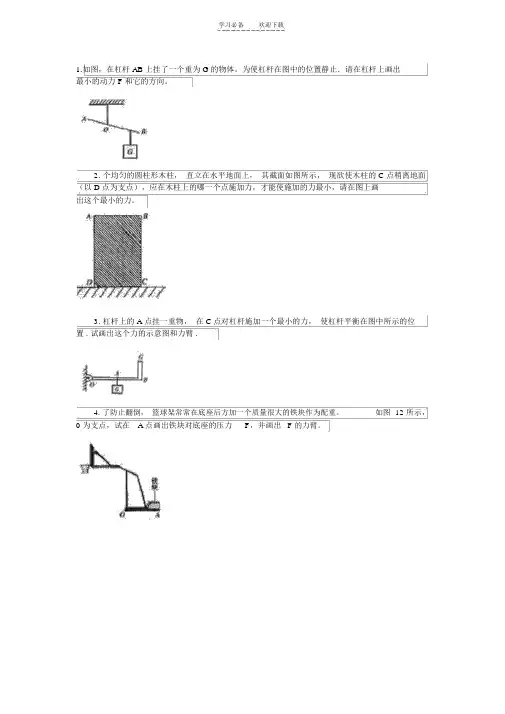

5.如图37所示,在杠杆AB 上挂了一个重为G 的物体.为使杠杆在图中的位置静止.请在杠杆上画出最小的动力F 和它的方向.
6.日常生活中,筷子夹食物时可视作杠杆,如图38所示。根据给出的支点O 、动力作用点A 、阻力F 2,
甲 O F 2
A 乙 图27
L 1
O F 2 图31
图30 图20
图26 O B A F 2 甲 乙
图29 图28 F 2 L 2
A O 图32
