下载文档原格式
第1篇一、实验目的本实验旨在了解和掌握泥浆性能测定的方法，通过对泥浆的密度、粘度、含砂量等性能指标的测定，分析泥浆的适用性，为实际工程应用提供依据。
二、实验原理泥浆性能测定主要包括密度、粘度、含砂量等指标的测定。
以下分别介绍这些指标的测定原理：1. 泥浆密度测定：泥浆密度是指单位体积泥浆的质量，常用g/cm³表示。
测定方法采用泥浆比重秤，通过比较泥浆与标准泥浆的密度差，计算出泥浆的密度。
2. 泥浆粘度测定：泥浆粘度是指泥浆流动时，单位面积上的剪切应力与剪切速率的比值。
测定方法采用旋转粘度计，通过测量不同剪切速率下的粘度值，绘制粘度曲线。
3. 泥浆含砂量测定：泥浆含砂量是指泥浆中砂粒的质量占泥浆总质量的百分比。
测定方法采用重量法，通过过滤、洗涤、干燥等步骤，计算出泥浆中的砂粒质量。
三、实验仪器与材料1. 实验仪器：泥浆比重秤、旋转粘度计、泥浆含砂量测定装置、烧杯、漏斗、滤纸、烘箱等。
2. 实验材料：泥浆、标准泥浆、砂粒、蒸馏水等。
四、实验步骤1. 泥浆密度测定：（1）将一定量的泥浆注入泥浆比重秤的样品杯中，确保杯口齐平，无气泡。
（2）盖上计量盖，用棉纱布擦净从计量盖小孔溢出的泥浆。
（3）将比重秤刀口放置在底座的刀垫上，移动游码，直至水平泡位居两条线的小央。
（4）读出游码左侧的刻度，即为所测量泥浆的密度。
2. 泥浆粘度测定：（1）将一定量的泥浆注入旋转粘度计的样品杯中。
（2）启动旋转粘度计，设定不同的剪切速率。
（3）记录不同剪切速率下的粘度值。
3. 泥浆含砂量测定：（1）将一定量的泥浆倒入滤纸中，进行过滤。
（2）将过滤后的泥浆放入烘箱中，烘干至恒重。
（3）称量烘干后的泥浆质量，计算出泥浆中的砂粒质量。
五、实验结果与分析1. 泥浆密度：本次实验测得的泥浆密度为1.25g/cm³，符合工程要求。
2. 泥浆粘度：本次实验测得的泥浆粘度曲线如下：剪切速率（s⁻¹） | 粘度（mPa·s）-----------------|--------------0.1 | 501.0 | 8010.0 | 100根据实验结果，泥浆粘度随剪切速率的增加而增加，符合泥浆粘度的特性。

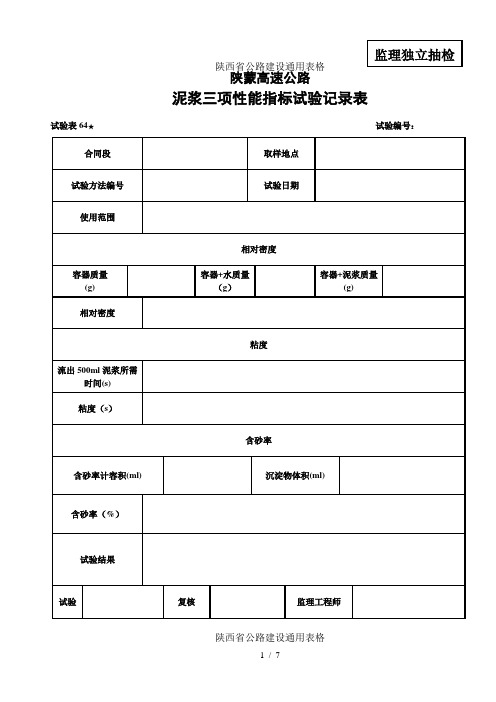

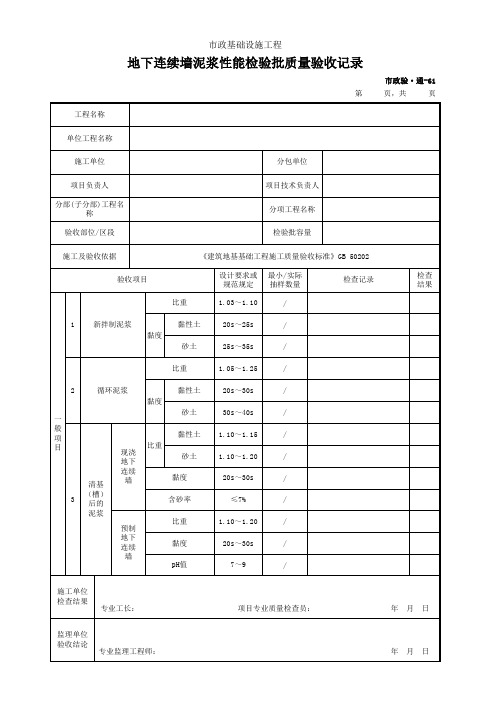

钻孔灌注桩护壁泥浆性能的测试实验报告1.测试实验目的通过实验（实训）掌握钻孔灌注桩护壁泥浆主要性能——泥浆、含砂量及粘度的测试方法和有关仪器设备的应用，掌握灌注桩护壁泥浆性能的技术要求及规范相关技术标准，熟悉灌注桩施工中泥浆重度、含砂量及粘度的控制方法。
2.试验方法（仪器及其操作、人员组织及试验安排等）（一）比重泥浆比重是一项极为重要的指标，一般每2h测定一次。
其测定方法有两种，称量方法及泥浆比重计测定法。
本次实验（实训）采用泥浆比重计测定。
1．称量方法将泥浆装入已知容积（V）的容器内，称量泥浆的重量（Q），按式1-1即可求得泥浆比重（d）：2．泥浆比重计测定法泥浆比重计（图1）由泥浆杯与称杆等组成，测定时将泥浆装满泥浆杯，移动游码，待称杆平衡时，刻度的读数即为泥浆比重。
图1 NB-1型泥浆比重计1—杠杆；2—主刀口；3—泥浆杯；4—杯盖；5—平衡圆柱；6—砝码；7—底座；8—主刀垫；9—挡臂；10—平衡重锤；11—平衡圆柱盖（1）NB-1型泥浆比重计该泥浆比重计属不等臂杠杆式仪器，其计量单位为g/cm3，测量范围从0.96~3 g/cm3，刻度分度值为0.01 g/cm3。
泥浆杯的容量为g/cm3。
（2）NB-1型泥浆比重计的使用须将泥浆注入泥浆杯3内，齐平杯口为止，不要留有汽泡，将杯盖4轻轻盖上，多余泥浆和空气即从杯盖中间小孔中排出，再将溢出的泥浆揩刷干净。
然后把杠杆1的主刀口2放到底座7的主刀垫8上去，将砝码6缓缓移动，当水泡位于中央时，杠杆呈水平状态，砝码左侧所示刻度，即为泥浆比重。
如需测得泥浆比重在2~3 g/cm3范围时，需将平衡圆柱盖11旋开，然后将平衡重锤10放入，旋上螺纹盖即可测得。
仪器使用后应冲洗揩刷干净。
（3）校验方法检验仪器可在泥浆杯中注满蒸馏水，用上述同样方法测量所测得比重如为1，则表明比重计是准确的。
如果测得结果不为1，则可将比重计的平衡圆柱盖拧开，增减网柱内的金属颗粒，使测量的比重为1即可。
水泥试验记录范文一、试验目的：通过对水泥进行试验，了解其物理性质和力学性能，为水泥在工程中应用提供试验依据。
二、试验设备：1.水泥试验机2.压力机3.水泥卧式试验台4.试验模具5.砂轮机三、试验项目：1.物理性能试验-水泥比重试验：将一定质量的水泥置于一个已知初始质量的量筒中，并记录下总质量，再通过计算得到水泥的比重。
-水泥比表面积试验：采用比表面积仪，根据比表面积仪的使用说明，测定水泥比表面积。
-水泥初凝时间试验：将水泥与适量的水混合制成糊状物，将该糊状物与模具置于水泥卧式试验台上，观察其刚刚失去流动性时的时间，并记录下来。
-水泥终凝时间试验：同上述实验步骤，观察水泥完全凝结的时间，并记录下来。
2.力学性能试验-水泥胶砂强度试验：将一定质量的水泥与适量的砂子混合制成胶砂，将胶砂压实到一定的模具中，然后计算其抗压强度。
-水泥抗折强度试验：将一定质量的水泥混合适量的砂子和石粉制成砂浆，将砂浆分别放入三个不同位置的试验模具中，然后计算其抗折强度。
-水泥抗拉强度试验：将一定质量的水泥混合适量的砂子和石粉制成砂浆，使用压力机对砂浆进行拉伸试验，然后计算其抗拉强度。
四、试验结果与分析：1.物理性能试验结果：- 水泥比重：3.1g/cm³- 水泥比表面积：400m²/kg-水泥初凝时间：2小时-水泥终凝时间：6小时通过物理性能试验，得到的水泥比重、比表面积、初凝时间和终凝时间等指标能够反映出水泥的品质和适用性。
在试验中得到的水泥比重为3.1g/cm³，说明水泥的密度较大，有一定的坚实性质。
水泥的比表面积为400m²/kg，表明水泥颗粒表面积较大，便于与其他材料发生反应，提高水泥的活性。
而水泥的初凝时间为2小时，终凝时间为6小时，说明水泥在一定时间内能够保持流动性，使得施工过程更加灵活，并且在适当的时间内能够达到一定的凝固程度。
2.力学性能试验结果：-水泥胶砂抗压强度：30MPa-水泥抗折强度：40MPa-水泥抗拉强度：10MPa通过力学性能试验，可以评估水泥的强度和稳定性。
本科生实验报告学号：姓名：课程：钻井液工艺原理课程号：0201171 成绩：实验二泥浆性能的测试一、实验目的通过实验掌握泥浆基本性能指标及其测定方法；掌握常规泥浆性能测定仪器使用方法。
二、实验内容1、泥浆比重、粘度、失水量、切力、含砂量、pH值等主要性能的测定仪器结构原理及操作方法。
2、泥浆流变参数、失水性能、比重、含砂量及pH值等性能测定。
三、实验仪器、设备及药品（一）仪器、设备D90-1型电动搅拌机、GJ-1型高速搅拌机、NN-D6型电动六速旋转粘度计、SD型多联中压滤失仪、1002泥浆比重秤、天平、量具、不锈钢尺、秒表、1006型泥浆粘度计（漏斗粘度计）。
（二）药品粘土粉、广泛pH试纸、定性滤纸四、实验方法及步骤（一）泥浆比重的测定1、仪器：1002型泥浆比重秤2、测定步骤a)校正比重秤：先在泥浆杯中装满清水，盖好杯盖，将盖上及周围溢出的清水擦干后，再将比重秤横梁置于支架上，移动游码至比重为1.00的刻度处。
如水平泡位于中间，则仪器是准确的；否则应调整调重管内的重物，使水平泡处于正中位置。
b)泥浆比重的测定：将校准好的比重秤擦干，把待测泥浆注入泥浆杯中，加盖并将溢出的泥浆擦干，然后将其置于支架上。
移动游码，使水平泡处于中间位置，此时读出横梁上的刻度值（精确到0.01）便是所测泥浆的比重。
c)测定结果后，将泥浆杯中的泥浆倒出，洗净，擦干放置，不应把横梁长期置于支架上。
（二）泥浆粘度、切力的测定1、漏斗粘度的测定（1）仪器：马氏漏斗（2）测定步骤a)将漏斗垂直，用手握紧漏斗，并用手指堵住漏斗下部的流出口，将新取的钻井液样品经筛网注入干净并直立的漏斗中，直到钻井液样品液面达到筛网底部为止。
b)移开手指并同时启动秒表，测量钻井液流至量杯中的946毫升（一夸脱）刻度线所需要的时间。
c)以秒为单位记录马氏漏斗粘度。
2、旋转粘度计测泥浆流变性能（1）仪器：ZNN—D六速旋转粘度计（2）工作原理电机经传动装置带动外筒恒速旋转，借助于被测液体的粘滞性作用于内筒一定的矩，带动与扭力弹簧相连的内筒旋转一个角度。
