下载文档原格式
钻孔灌注桩护壁泥浆性能的测试实验报告1.测试实验目的通过实验（实训）掌握钻孔灌注桩护壁泥浆主要性能——泥浆、含砂量及粘度的测试方法和有关仪器设备的应用，掌握灌注桩护壁泥浆性能的技术要求及规范相关技术标准，熟悉灌注桩施工中泥浆重度、含砂量及粘度的控制方法。
2.试验方法（仪器及其操作、人员组织及试验安排等）（一）比重泥浆比重是一项极为重要的指标，一般每2h测定一次。
其测定方法有两种，称量方法及泥浆比重计测定法。
本次实验（实训）采用泥浆比重计测定。
1．称量方法将泥浆装入已知容积（V）的容器内，称量泥浆的重量（Q），按式1-1即可求得泥浆比重（d）：2．泥浆比重计测定法泥浆比重计（图1）由泥浆杯与称杆等组成，测定时将泥浆装满泥浆杯，移动游码，待称杆平衡时，刻度的读数即为泥浆比重。
图1 NB-1型泥浆比重计1—杠杆；2—主刀口；3—泥浆杯；4—杯盖；5—平衡圆柱；6—砝码；7—底座；8—主刀垫；9—挡臂；10—平衡重锤；11—平衡圆柱盖（1）NB-1型泥浆比重计该泥浆比重计属不等臂杠杆式仪器，其计量单位为g/cm3，测量范围从0.96~3 g/cm3，刻度分度值为0.01 g/cm3。
泥浆杯的容量为g/cm3。
（2）NB-1型泥浆比重计的使用须将泥浆注入泥浆杯3内，齐平杯口为止，不要留有汽泡，将杯盖4轻轻盖上，多余泥浆和空气即从杯盖中间小孔中排出，再将溢出的泥浆揩刷干净。
然后把杠杆1的主刀口2放到底座7的主刀垫8上去，将砝码6缓缓移动，当水泡位于中央时，杠杆呈水平状态，砝码左侧所示刻度，即为泥浆比重。
如需测得泥浆比重在2~3 g/cm3范围时，需将平衡圆柱盖11旋开，然后将平衡重锤10放入，旋上螺纹盖即可测得。
仪器使用后应冲洗揩刷干净。
（3）校验方法检验仪器可在泥浆杯中注满蒸馏水，用上述同样方法测量所测得比重如为1，则表明比重计是准确的。
如果测得结果不为1，则可将比重计的平衡圆柱盖拧开，增减网柱内的金属颗粒，使测量的比重为1即可。
1、相对密度泥浆的相对密度的测定施工现场一般是采用泥浆相对密度计来测定。
将要量测的泥浆装满泥浆杯，加盖并洗净从小孔溢出的泥浆，然后置于支架上，移动游码，使杠杆呈水平状态，读出游码左侧所示刻度，即为泥浆的相对密度。
2、粘度用工地标准漏斗粘度计测定。
用两端开口量杯分别量取200mL和500mL泥浆，通过虑网虑去大砂粒后，将泥浆700mL均注入漏斗，然后使泥浆从漏斗流出，流500mL量杯所需时间(s)，即为所测泥浆的粘度。
校正方法：漏斗中注入700mL清水，流出500mL，所需时间应是15s，其偏差如超过+1s，测量泥浆时应校正。
3、含砂率施工现场用含砂率计测定含砂率，量测时，把调好的泥浆50mL倒进含砂率计，然后再倒进清水，使总体积为500mL，将仪器口塞紧摇动1min，使泥浆与水混合均匀。
再将仪器垂直静放3min，仪器下端沉淀物的体积乘2就是含砂率。
4、静切力工地用不锈钢泥浆切力计测定。
泥浆切力可用下式计算：θ＝(α-Fhr)/(Sh+F)式中：θ－泥浆切力，α－切力计重计F －切力计横断面面积r－泥浆的容重h－切力计沉入泥浆中的深度S－切力计横断面周长切力计用厚度㎜不锈钢板卷制焊成，中空、不漏水，要求尺寸与制成后的重力符合要求。
切力计两边从底边向上刻划有尺度，精度至㎜。
泥浆筒用铝合金制成，要求不漏水，尺寸符合要求。
另外需设置2根圆棒。
量测时，先将1500mL泥浆搅匀后，倒入泥浆筒中。
将两根圆棒平行置于泥浆筒顶面中间，两棒间距约2㎝。
再将切力计慢慢竖直插于两棒之间沉放泥浆中，待其下沉稳定后，从切力计上读出沉入泥浆深度h，用相对密度计测出泥浆重度，带入公式，即可计算出该泥浆的初切力。
取出切力计，擦净粘着的泥浆，用棒搅动筒内泥浆，静止10min，再用切力计测算初的切力为终切力。
计算出的切力单位为N/c㎡。
5、失水率施工现场一般可以采用滤纸法测定，用一张12㎝×12㎝的滤纸，至于水平玻璃板上，中央画一直径3㎝的圆，将2mL的泥浆滴入圆圈内，30min 后测量湿圆圈的平均半径，减去泥浆坍平后泥皮的平均半径，即失水率。
钻孔灌注桩的泥浆性能指标钻孔灌注桩的泥浆性能指标一、引言钻孔灌注桩作为土建工程中常用的一种基础处理方法，其泥浆性能对工程质量有着重要影响。
本文将详细介绍钻孔灌注桩使用的泥浆性能指标，包括泥浆的黏度、比重、滤失、膨胀力、变稠性能、流动性能等方面。
二、泥浆性能指标的细化2.1 泥浆的黏度泥浆的黏度是指泥浆在流动中的内摩擦阻力。
常用的测定方法有范德斯尔黏度计法和塑性黏度计法。
黏度的大小将直接影响泥浆在灌注桩内的抗渗性能和充填效果。
2.2 泥浆的比重泥浆的比重是指泥浆单位体积的质量密度。
比重的大小会影响泥浆在钻孔中的上浮速度和泥浆柱的稳定性。
一般来说，泥浆的比重要根据实际工作要求进行调整。
2.3 泥浆的滤失性能泥浆的滤失性能是指泥浆在灌注桩成型过程中的滤失量。
滤失量的大小直接影响灌注桩的质量。
常用的滤失性能指标有滤失损失、滤失率等。
2.4 泥浆的膨胀力泥浆的膨胀力是指泥浆在灌注桩成型过程中的膨胀性能。
膨胀力的大小将影响灌注桩的密实度和稳定性。
通常情况下，泥浆的膨胀力应满足工程要求。
2.5 泥浆的变稠性能泥浆的变稠性能是指泥浆在剪切力作用下的变稠程度。
变稠性能的好坏将影响泥浆在钻孔中的悬浮性和抗沉淀性。
一般来说，泥浆的变稠性能需要满足一定的工程要求。
2.6 泥浆的流动性能泥浆的流动性能是指泥浆在管道中的流动性。
流动性能的好坏将影响泥浆的泵送能力和灌注桩的成型效果。
常用的流动性能指标有流动度、塑性黏度等。
三、附件本文档所涉及的附件包括但不限于：- 泥浆性能测试报告- 泥浆配比设计表- 泥浆性能调整记录四、法律名词及注释本文档所涉及的法律名词及注释包括但不限于：- 钻孔灌注桩：一种基础处理方法，利用钻孔方式将灌浆材料注入地下，形成桩体。
- 泥浆：由固体颗粒和液体组成的悬浮液体，用于灌注桩的充填材料。

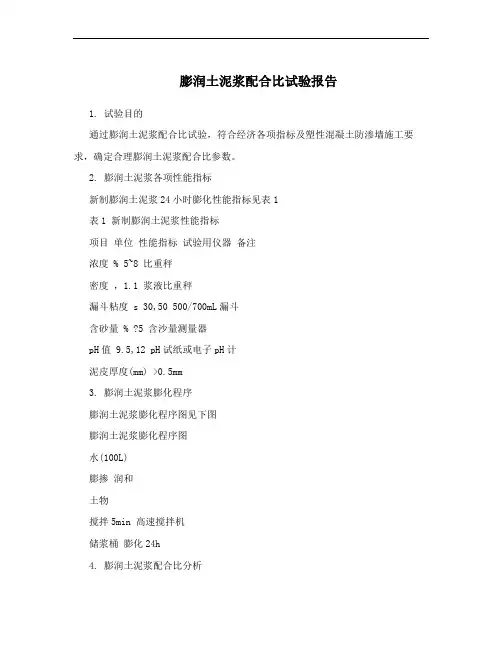

膨润土泥浆配合比试验报告1. 试验目的通过膨润土泥浆配合比试验，符合经济各项指标及塑性混凝土防渗墙施工要求，确定合理膨润土泥浆配合比参数。
2. 膨润土泥浆各项性能指标新制膨润土泥浆24小时膨化性能指标见表1表1 新制膨润土泥浆性能指标项目单位性能指标试验用仪器备注浓度 % 5~8 比重秤密度，1.1 浆液比重秤漏斗粘度 s 30,50 500/700mL漏斗含砂量 % ?5 含沙量测量器pH值 9.5,12 pH试纸或电子pH计泥皮厚度(mm) >0.5mm3. 膨润土泥浆膨化程序膨润土泥浆膨化程序图见下图膨润土泥浆膨化程序图水(100L)膨掺润和土物搅拌5min 高速搅拌机储浆桶膨化24h4. 膨润土泥浆配合比分析选择有代表性试验组进行试验分析2009年4月22日膨润土泥浆配合比序号水(kg) 膨润土(kg) 火碱(kg) 纯碱(kg) CMC(kg) 备注第1组 50 2.5 0.075 0.02 黑山第2组 50 2.5 0.075 第3组 50 2.5 0.022009年4月22日5min膨润土泥浆各项性能指标3序号比重(g/cm) 含砂量(%) PH 粘度s 泥饼(mm) 备注第1组 1.01 2 13 23.79 2 黑山第2组 1.01 1 12 22.92 3 第3组 1.03 2.5 7 21.57 0.0以上三组试验是对黑山膨润土进行掺和物单独及二项全加进行比较，膨润土泥浆5min及24小时膨化对各项性能指标测定时，含砂量测定时发现膨润土颗粒较大，泥浆储放24小时后分层明显，浆液性能不稳定，故该种类的膨润土不满足护壁泥浆要求。
2009年4月24日膨润土泥浆配合比序号水(kg) 膨润土(kg) 火碱(kg) 纯碱(kg) CMC(kg) 备注第4组 100 5 0.2 0.06 龙江第5组 100 7.5 0.3 0.09 第6组 100 5 0.2 0.082009年4月24日5min膨润土泥浆各项性能指标3序号比重(g/cm) 含砂量(%) PH 粘度s 泥饼(mm) 备注第4组 1.04 2 12 38 3 龙江第5组 1.045 2 14 79 3 第6组 1.04 5 7 21.57 0.02009年4月24日24h膨润土泥浆各项性能指标3序号比重(g/cm) 含砂量(%) PH 粘度s 泥饼(mm) 备注第6组 1.04 2 9 28 2 龙江以上3组是对龙江牌膨润土进行配合比试验比较，第4组、第5组膨润土泥5min膨化各项指标均达到要求，第三组在PH、粘度和泥饼没有达到要求，膨润土泥浆膨化24h后，进行各项指标测定时发现第一组和第二组出现分层现象，主要是原因泥浆PH值大于11造成浆液出现分层现象，第6组浆液除了粘度达不到各项性能指标均满足要求。
泥浆性能指标的测定方法1、相对密度泥浆的相对密度的测定施工现场一般是采用泥浆相对密度计来测定。
将要量测的泥浆装满泥浆杯，加盖并洗净从小孔溢出的泥浆，然后置于支架上，移动游码，使杠杆呈水平状态，读出游码左侧所示刻度，即为泥浆的相对密度。
2、粘度用工地标准漏斗粘度计测定。
用两端开口量杯分别量取200mL和500mL泥浆，通过虑网虑去大砂粒后，将泥浆700mL均注入漏斗，然后使泥浆从漏斗流出，流500mL量杯所需时间(s)，即为所测泥浆的粘度。
校正方法：漏斗中注入700mL清水，流出500mL，所需时间应是15s，其偏差如超过+1s，测量泥浆时应校正。
3、含砂率施工现场用含砂率计测定含砂率，量测时，把调好的泥浆50mL倒进含砂率计，然后再倒进清水，使总体积为500mL，将仪器口塞紧摇动1min，使泥浆与水混合均匀。
再将仪器垂直静放3min，仪器下端沉淀物的体积乘2就是含砂率。
4、静切力工地用不锈钢泥浆切力计测定。
泥浆切力可用下式计算：θ＝(α-Fhr)/(Sh+F)式中：θ－泥浆切力，α－切力计重计F －切力计横断面面积r－泥浆的容重h－切力计沉入泥浆中的深度S－切力计横断面周长切力计用厚度㎜不锈钢板卷制焊成，中空、不漏水，要求尺寸与制成后的重力符合要求。
切力计两边从底边向上刻划有尺度，精度至㎜。
泥浆筒用铝合金制成，要求不漏水，尺寸符合要求。
另外需设置2根圆棒。
量测时，先将1500mL泥浆搅匀后，倒入泥浆筒中。
将两根圆棒平行置于泥浆筒顶面中间，两棒间距约2㎝。
再将切力计慢慢竖直插于两棒之间沉放泥浆中，待其下沉稳定后，从切力计上读出沉入泥浆深度h，用相对密度计测出泥浆重度，带入公式，即可计算出该泥浆的初切力。
取出切力计，擦净粘着的泥浆，用棒搅动筒内泥浆，静止10min，再用切力计测算初的切力为终切力。
计算出的切力单位为N/c㎡。
5、失水率施工现场一般可以采用滤纸法测定，用一张12㎝×12㎝的滤纸，至于水平玻璃板上，中央画一直径3㎝的圆，将2mL的泥浆滴入圆圈内，30min 后测量湿圆圈的平均半径，减去泥浆坍平后泥皮的平均半径，即失水率。
桩基的泥浆三大指标检测桩基的泥浆性能三大指标：泥浆比重、泥浆粘度、含砂量。
包括仪器结构、操作规程、技术指标、注意事项泥浆比重一、概述NB-1比重计是用于测定泥浆比重的仪器，其单位为克／厘米3。
本比重计是一个不等臂的天平，它的杠杆刀口搁在可固定安装在工作台的座子上，杠杆左侧为有刻度的游码装置，移动游码可在标尺上直接读出泥浆重量。
杠杆的平衡可由杠杆顶部的水平泡指示。
二、主要技术特性1、测量范围从0.96~3克／厘米32、刻度分度值为0.01克／厘米33、泥浆杯的容量为140厘米34、仪器尺寸:500(长)*100(宽)*100(高)mm三、使用说明1、泥浆比重计使用时，须将泥浆注入泥浆杯内2、齐平杯口，不要留有气泡3、将杯盖轻轻盖上4、将多余溢出的泥浆揩刷干净5、把杠杆的主刀口放到底座的主刀垫上6、缓缓移动砝码，当水泡位于中央时，杠杆呈水平状态7、读出砝码左侧所示刻度（即为泥浆比重）8、如需测得泥浆比重2~3克/厘米3时，将平衡圆柱盖旋开9、将平衡重锤放入10、旋上螺纹盖，即可测得11、仪器使用后应冲洗揩刷干净四、校验方法检验仪器是否准确，可在泥浆杯中注满蒸馏水，用同样方法测量所测得比重如为1，则表时比重计是准确的。
如果测得结果不为1，则可将比重计的平衡圆柱盖拧开，增减圆柱内的金属颗粒，使所测量的比重为1即可。
泥浆粘度一、技术特性泥浆粘度计的流出管为孔径 5mm，长 100 mm的铜管，清洁的水注入粘度计，流出 500 ml所需的时间为 15 秒，有隔层的量杯其一端的容量为 500 立方厘米，另一端的容量为 200 立方厘米。
二、仪器结构泥浆粘度计是一个漏斗状容器，末端为一个流出管，仪器装有手柄，泥浆粘度计手柄上有二个钥匙孔，使挂在墙上钉子上时，仪器保持垂直，一只圆筒状隔成两部的量杯，正反两面都可以使用,一面的容量为 500 毫升，另一面的容量为 200 毫升，另外随仪器附有盛泥浆的筛网和圆筒，泥浆筒的容量约 1000 毫升,其直径与粘度计上口相同，所以筛可以复在两者之上，筛网为滤泥浆之用，筛孔为每时 16 孔。
泥浆性能指标的测定方法1、相对密度泥浆的相对密度的测定施工现场一般是采用泥浆相对密度计来测定。
将要量测的泥浆装满泥浆杯，加盖并洗净从小孔溢出的泥浆，然后置于支架上，移动游码，使杠杆呈水平状态，读出游码左侧所示刻度，即为泥浆的相对密度。
2、粘度用工地标准漏斗粘度计测定。
用两端开口量杯分别量取200mL和500mL泥浆，通过虑网虑去大砂粒后，将泥浆700mL均注入漏斗，然后使泥浆从漏斗流出，流500mL 量杯所需时间(s)，即为所测泥浆的粘度。
校正方法：漏斗中注入700mL清水，流出500mL，所需时间应是15s，其偏差如超过+1s，测量泥浆时应校正。
3、含砂率施工现场用含砂率计测定含砂率，量测时，把调好的泥浆50mL倒进含砂率计，然后再倒进清水，使总体积为500mL，将仪器口塞紧摇动1min，使泥浆与水混合均匀。
再将仪器垂直静放3min，仪器下端沉淀物的体积乘2就是含砂率。
4、静切力工地用不锈钢泥浆切力计测定。
泥浆切力可用下式计算：θ＝(α-Fhr)/(Sh+F)式中：θ－泥浆切力，α－切力计重计F －切力计横断面面积r－泥浆的容重h－切力计沉入泥浆中的深度S－切力计横断面周长切力计用厚度0.7㎜不锈钢板卷制焊成，中空、不漏水，要求尺寸与制成后的重力符合要求。
切力计两边从底边向上刻划有尺度，精度至㎜。
泥浆筒用铝合金制成，要求不漏水，尺寸符合要求。
另外需设置2根圆棒。
量测时，先将1500mL泥浆搅匀后，倒入泥浆筒中。
将两根圆棒平行置于泥浆筒顶面中间，两棒间距约2㎝。
再将切力计慢慢竖直插于两棒之间沉放泥浆中，待其下沉稳定后，从切力计上读出沉入泥浆深度h，用相对密度计测出泥浆重度，带入公式，即可计算出该泥浆的初切力。
取出切力计，擦净粘着的泥浆，用棒搅动筒内泥浆，静止10min，再用切力计测算初的切力为终切力。
计算出的切力单位为N/c㎡。
5、失水率施工现场一般可以采用滤纸法测定，用一张12㎝×12㎝的滤纸，至于水平玻璃板上，中央画一直径3㎝的圆，将2mL的泥浆滴入圆圈内，30min后测量湿圆圈的平均半径，减去泥浆坍平后泥皮的平均半径，即失水率。

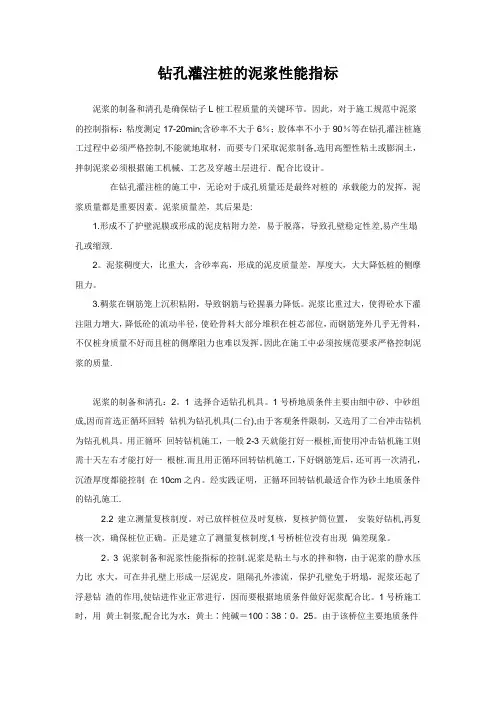

钻孔灌注桩的泥浆性能指标泥浆的制备和清孔是确保钻子L桩工程质量的关键环节。
因此，对于施工规范中泥浆的控制指标：粘度测定17-20min;含砂率不大于6％；胶体率不小于90％等在钻孔灌注桩施工过程中必须严格控制,不能就地取材，而要专门采取泥浆制备,选用高塑性粘土或膨润土，拌制泥浆必须根据施工机械、工艺及穿越土层进行．配合比设计。
在钻孔灌注桩的施工中，无论对于成孔质量还是最终对桩的承载能力的发挥，泥浆质量都是重要因素。
泥浆质量差，其后果是:1.形成不了护壁泥膜或形成的泥皮粘附力差，易于脱落，导致孔壁稳定性差,易产生塌孔或缩颈.2。
泥浆稠度大，比重大，含砂率高，形成的泥皮质量差，厚度大，大大降低桩的侧摩阻力。
3.稠浆在钢筋笼上沉积粘附，导致钢筋与砼握裹力降低。
泥浆比重过大，使得砼水下灌注阻力增大，降低砼的流动半径，使砼骨料大部分堆积在桩芯部位，而钢筋笼外几乎无骨料，不仅桩身质量不好而且桩的侧摩阻力也难以发挥。
因此在施工中必须按规范要求严格控制泥浆的质量.泥浆的制备和清孔：2。
1 选择合适钻孔机具。
1号桥地质条件主要由细中砂、中砂组成,因而首选正循环回转钻机为钻孔机具(二台),由于客观条件限制，又选用了二台冲击钻机为钻孔机具。
用正循环回转钻机施工，一般2-3天就能打好一根桩,而使用冲击钻机施工则需十天左右才能打好一根桩.而且用正循环回转钻机施工，下好钢筋笼后，还可再一次清孔，沉渣厚度都能控制在10cm之内。
经实践证明，正循环回转钻机最适合作为砂土地质条件的钻孔施工.2.2 建立测量复核制度。
对已放样桩位及时复核，复核护筒位置，安装好钻机,再复核一次，确保桩位正确。
正是建立了测量复核制度,1号桥桩位没有出现偏差现象。
2。
3 泥浆制备和泥浆性能指标的控制.泥浆是粘土与水的拌和物，由于泥浆的静水压力比水大，可在井孔壁上形成一层泥皮，阻隔孔外渗流，保护孔壁免于坍塌，泥浆还起了浮悬钻渣的作用,使钻进作业正常进行，因而要根据地质条件做好泥浆配合比。
泰州长江公路大桥建设项目承包单位江苏省交通工程集团监理单位武汉大通监理公司合同号 TZ0700-001-C06 编号 C06NJ080001钻孔泥浆各种性能指标测定记录表试表708泰州长江公路大桥建设项目承包单位江苏省交通工程集团监理单位武汉大通监理公司合同号 TZ0700-001-C06 编号 C06NJ080002钻孔泥浆各种性能指标测定记录表试表708泰州长江公路大桥建设项目承包单位江苏省交通工程集团监理单位武汉大通监理公司合同号 TZ0700-001-C06 编号 C06NJ080003钻孔泥浆各种性能指标测定记录表试表708泰州长江公路大桥建设项目承包单位江苏省交通工程集团监理单位武汉大通监理公司合同号 TZ0700-001-C06 编号 C06NJ080004钻孔泥浆各种性能指标测定记录表试表708泰州长江公路大桥建设项目承包单位江苏省交通工程集团监理单位武汉大通监理公司合同号 TZ0700-001-C06 编号 C06NJ080005钻孔泥浆各种性能指标测定记录表试表708技术负责人：试验监理工程师：泰州长江公路大桥建设项目承包单位江苏省交通工程集团监理单位武汉大通监理公司合同号 TZ0700-001-C06 编号 C06NJ080006钻孔泥浆各种性能指标测定记录表试表708技术负责人：试验监理工程师：泰州长江公路大桥建设项目承包单位江苏省交通工程集团监理单位武汉大通监理公司合同号 TZ0700-001-C06 编号 C06NJ080007钻孔泥浆各种性能指标测定记录表试表708技术负责人：试验监理工程师：泰州长江公路大桥建设项目承包单位江苏省交通工程集团监理单位武汉大通监理公司合同号 TZ0700-001-C06 编号 C06NJ080008钻孔泥浆各种性能指标测定记录表试表708技术负责人：试验监理工程师：泰州长江公路大桥建设项目承包单位江苏省交通工程集团监理单位武汉大通监理公司合同号 TZ0700-001-C06 编号 C06NJ080009钻孔泥浆各种性能指标测定记录表试表708技术负责人：试验监理工程师：泰州长江公路大桥建设项目承包单位江苏省交通工程集团监理单位武汉大通监理公司合同号 TZ0700-001-C06 编号 C06NJ080010钻孔泥浆各种性能指标测定记录表试表708技术负责人：试验监理工程师：承包单位江苏省交通工程集团监理单位武汉大通监理公司合同号 TZ0700-001-C06 编号 C06NJ080011钻孔泥浆各种性能指标测定记录表试表708技术负责人：试验监理工程师：承包单位江苏省交通工程集团监理单位武汉大通监理公司合同号 TZ0700-001-C06 编号 C06NJ080012钻孔泥浆各种性能指标测定记录表试表708技术负责人：试验监理工程师：承包单位江苏省交通工程集团监理单位武汉大通监理公司合同号 TZ0700-001-C06 编号 C06NJ080013钻孔泥浆各种性能指标测定记录表试表708技术负责人：试验监理工程师：承包单位江苏省交通工程集团监理单位武汉大通监理公司合同号 TZ0700-001-C06 编号 C06NJ080014钻孔泥浆各种性能指标测定记录表试表708技术负责人：试验监理工程师：承包单位江苏省交通工程集团监理单位武汉大通监理公司合同号 TZ0700-001-C06 编号 C06NJ080015钻孔泥浆各种性能指标测定记录表试表708技术负责人：试验监理工程师：泰州长江公路大桥建设项目承包单位江苏省交通工程集团监理单位武汉大通监理公司合同号 TZ0700-001-C06 编号 C06NJ080016钻孔泥浆各种性能指标测定记录表试表708技术负责人：试验监理工程师：承包单位江苏省交通工程集团监理单位武汉大通监理公司合同号 TZ0700-001-C06 编号 C06NJ080017钻孔泥浆各种性能指标测定记录表试表708技术负责人：试验监理工程师：承包单位江苏省交通工程集团监理单位武汉大通监理公司合同号 TZ0700-001-C06 编号 C06NJ080018钻孔泥浆各种性能指标测定记录表试表708技术负责人：试验监理工程师：合同号 TZ0700-001-C06 编号 C06NJ080019 钻孔泥浆各种性能指标测定记录表试表708技术负责人：试验监理工程师：合同号 TZ0700-001-C06 编号 C06NJ080020 钻孔泥浆各种性能指标测定记录表试表708技术负责人：试验监理工程师：合同号 TZ0711C06 编号（D）NJ080021 钻孔泥浆各种性能指标测定记录表试表708技术负责人： / 试验监理工程师：合同号 TZ0711C06 编号（D）NJ080022 钻孔泥浆各种性能指标测定记录表试表708技术负责人： / 试验监理工程师：合同号 TZ0711C06 编号（D）NJ080023 钻孔泥浆各种性能指标测定记录表试表708技术负责人： / 试验监理工程师：合同号 TZ0711C06 编号（D）NJ080024 钻孔泥浆各种性能指标测定记录表试表708技术负责人： / 试验监理工程师：合同号 TZ0711C06 编号（D）NJ080025 钻孔泥浆各种性能指标测定记录表试表708技术负责人： / 试验监理工程师：承包单位江苏省交通工程集团监理单位武汉大通监理公司合同号 TZ0711C06 编号（D）NJ080026 钻孔泥浆各种性能指标测定记录表试表708技术负责人： / 试验监理工程师：承包单位江苏省交通工程集团监理单位武汉大通监理公司合同号 TZ0711C06 编号（D）NJ080027 钻孔泥浆各种性能指标测定记录表试表708技术负责人： / 试验监理工程师：承包单位江苏省交通工程集团监理单位武汉大通监理公司合同号 TZ0711C06 编号（D）NJ080028 钻孔泥浆各种性能指标测定记录表试表708技术负责人： / 试验监理工程师：承包单位江苏省交通工程集团监理单位武汉大通监理公司合同号 TZ0711C06 编号（D）NJ080029 钻孔泥浆各种性能指标测定记录表试表708技术负责人： / 试验监理工程师：泰州长江公路大桥建设项目承包单位江苏省交通工程集团监理单位武汉大通监理公司合同号 TZ0711C06 编号（D）NJ080030 钻孔泥浆各种性能指标测定记录表试表708技术负责人： / 试验监理工程师：合同号 TZ0711C06 编号（D）NJ080031 钻孔泥浆各种性能指标测定记录表试表708技术负责人： / 试验监理工程师：合同号 TZ0711C06 编号（D）NJ080032 钻孔泥浆各种性能指标测定记录表试表708技术负责人： / 试验监理工程师：合同号 TZ0711C06 编号（D）NJ080033 钻孔泥浆各种性能指标测定记录表试表708技术负责人： / 试验监理工程师：泰州长江公路大桥建设项目承包单位江苏省交通工程集团监理单位武汉大通监理公司合同号 TZ0711C06 编号（D）NJ080034 钻孔泥浆各种性能指标测定记录表试表708技术负责人： / 试验监理工程师：泰州长江公路大桥建设项目承包单位江苏省交通工程集团监理单位武汉大通监理公司合同号 TZ0711C06 编号（D）NJ080035 钻孔泥浆各种性能指标测定记录表试表708技术负责人： / 试验监理工程师：泰州长江公路大桥建设项目承包单位江苏省交通工程集团监理单位武汉大通监理公司合同号 TZ0711C06 编号（D）NJ080036 钻孔泥浆各种性能指标测定记录表试表708技术负责人： / 试验监理工程师：泰州长江公路大桥建设项目承包单位江苏省交通工程集团监理单位武汉大通监理公司合同号 TZ0711C06 编号（D）NJ080037 钻孔泥浆各种性能指标测定记录表试表708技术负责人： / 试验监理工程师：承包单位江苏省交通工程集团监理单位武汉大通监理公司合同号 TZ0711C06 编号（D）NJ080038 钻孔泥浆各种性能指标测定记录表试表708技术负责人： / 试验监理工程师：承包单位江苏省交通工程集团监理单位武汉大通监理公司合同号 TZ0711C06 编号（D）NJ080039 钻孔泥浆各种性能指标测定记录表试表708技术负责人： / 试验监理工程师：泰州长江公路大桥建设项目承包单位江苏省交通工程集团监理单位武汉大通监理公司合同号 TZ0711C06 编号（D）NJ080040 钻孔泥浆各种性能指标测定记录表试表708技术负责人： / 试验监理工程师：。
泥浆性能指标的测定方法1、相对密度泥浆的相对密度的测定施工现场一般是采用泥浆相对密度计来测定。
将要量测的泥浆装满泥浆杯，加盖并洗净从小孔溢出的泥浆，然后置于支架上，移动游码，使杠杆呈水平状态,读出游码左侧所示刻度,即为泥浆的相对密度。
2、粘度用工地标准漏斗粘度计测定.用两端开口量杯分别量取200mL和500mL泥浆,通过虑网虑去大砂粒后，将泥浆700mL均注入漏斗，然后使泥浆从漏斗流出，流500mL量杯所需时间(s），即为所测泥浆的粘度。
校正方法:漏斗中注入700mL清水，流出500mL，所需时间应是15s，其偏差如超过+1s，测量泥浆时应校正。
3、含砂率施工现场用含砂率计测定含砂率，量测时，把调好的泥浆50mL倒进含砂率计，然后再倒进清水,使总体积为500mL，将仪器口塞紧摇动1min，使泥浆与水混合均匀。
再将仪器垂直静放3min，仪器下端沉淀物的体积乘2就是含砂率。
4、静切力工地用不锈钢泥浆切力计测定。
泥浆切力可用下式计算：θ＝(α—Fhr)/（Sh+F）式中：θ－泥浆切力，α－切力计重计F －切力计横断面面积r－泥浆的容重h－切力计沉入泥浆中的深度S－切力计横断面周长切力计用厚度0.7㎜不锈钢板卷制焊成，中空、不漏水，要求尺寸与制成后的重力符合要求。
切力计两边从底边向上刻划有尺度,精度至㎜。
泥浆筒用铝合金制成，要求不漏水，尺寸符合要求.另外需设置2根圆棒。
量测时，先将1500mL泥浆搅匀后，倒入泥浆筒中。
将两根圆棒平行置于泥浆筒顶面中间，两棒间距约2㎝。
再将切力计慢慢竖直插于两棒之间沉放泥浆中，待其下沉稳定后，从切力计上读出沉入泥浆深度h，用相对密度计测出泥浆重度，带入公式，即可计算出该泥浆的初切力。
取出切力计，擦净粘着的泥浆，用棒搅动筒内泥浆，静止10min,再用切力计测算初的切力为终切力。
计算出的切力单位为N/c㎡。
5、失水率施工现场一般可以采用滤纸法测定，用一张12㎝×12㎝的滤纸，至于水平玻璃板上，中央画一直径3㎝的圆，将2mL的泥浆滴入圆圈内，30min后测量湿圆圈的平均半径，减去泥浆坍平后泥皮的平均半径，即失水率。
少林河基桩施工技术交底（泥浆各种性能指标的测定方法）1、相对密度ρx：可用泥浆相对密度计测定。
将要量测的泥浆装满泥浆杯，加盖并洗净从小孔溢出的泥浆，然后置于支架上，移动游码，使杠杆呈水平状态（即气泡处于中央），读出游码左侧所示刻度，即为泥浆的相对密度。
2、粘度η（s）：工地用标准漏斗粘度计测定，。
用两端开口量杯分别量取200ml和500 ml泥浆，通过滤网去大砂粒后，将泥浆700ml 均注入漏斗，然后使泥浆从漏斗流出，流满500ml所需时间（s）,即为所测泥浆的粘度。
校正方法：漏斗中注入700ml清水，流出500ml，所需时间应是15s，如偏差超过±1s，则量测泥浆粘度时应校正。
3、含砂率（%）：工地用含砂率计测定。
量测时，把调制好的泥浆50ml倒进含砂率计，然后再倒450ml清水，将仪器口塞紧，摇动1min,使泥浆与水混合均匀，再将仪器竖直静放3min，仪器下端沉淀物的体积（由仪器上刻度读出）乘2就是含砂率（%）。
（有一种大型的含砂率计，容积1000ml，从刻度读出的数不乘2即为含砂率）。
4、胶体率（%）：亦称稳定率，它是泥浆中土粒保持悬浮状态的性能。
测定方法：可将100ml的泥浆放入干净量杯中，用玻璃板盖上，静置24h后，量杯上部的泥浆可能澄清为透明的水，量杯底部可能有沉淀物。
以100-（水+沉淀物）体积即等于胶体率。
5、失水量（ml/30min）和泥皮厚(mm)：用一张200mm×120mm 的滤纸，置于水平玻璃板上，中央画一直径30mm的圆圈，将2ml 的泥浆滴于圆圈中心，30min后，量算湿润圆圈的平均半径减去泥浆坍平成为泥饼的平均半径（mm）即失水量，算出的结果（mm）值代表失水量，单位：ml/min。
在滤纸上量出泥饼厚度（mm）即为泥皮厚。
泥皮愈平坦、愈薄，则泥浆质量愈高，一般不宜厚于2~3mm。
泥浆三大指标
三性能指标指比重、含砂量、粘度
1、泥浆比重采用泥浆比重计测定。
泥浆比重计由泥浆杯、秤杆等测量。
泥浆杯装满泥浆加盖并擦净口溢泥浆，置于支架移游码使杠杆呈水平状态，读游码左侧所示刻度即泥浆比重。
该仪器使用前要用清水仪器进行校读数1.0处通增减杠杆右端金属颗粒调节
2、施工现场采用漏斗粘度计测定泥浆粘度测量。
用手指堵住漏斗面口量杯别500ml200 ml泥浆别通滤网倒入漏斗打口让泥浆内径5mm度100mm管流用秒表测定流500ml所需间(s)即泥浆粘度该粘度计测泥浆水相粘度使用前应用水进行校其先往漏斗注入700ml 清水流500ml标准间应15s误差则通式进行修:泥浆粘度=测泥浆粘度(s)×15s/测清水粘度数(s) 含砂量通采用含砂量仪测定测定100ml泥浆装入量杯用清水泥浆稀释其倒入滤筒筛网滤并用水冲洗筛余砂粒倒入干净含砂量杯垂直静置钟记录沉淀物体积毫升数即泥浆含砂率。
