泥浆性能指标试验修订稿

第1篇一、实验目的本实验旨在了解和掌握泥浆性能测定的方法，通过对泥浆的密度、粘度、含砂量等性能指标的测定，分析泥浆的适用性，为实际工程应用提供依据。

二、实验原理泥浆性能测定主要包括密度、粘度、含砂量等指标的测定。

以下分别介绍这些指标的测定原理：1. 泥浆密度测定：泥浆密度是指单位体积泥浆的质量，常用g/cm³表示。

测定方法采用泥浆比重秤，通过比较泥浆与标准泥浆的密度差，计算出泥浆的密度。

2. 泥浆粘度测定：泥浆粘度是指泥浆流动时，单位面积上的剪切应力与剪切速率的比值。

测定方法采用旋转粘度计，通过测量不同剪切速率下的粘度值，绘制粘度曲线。

3. 泥浆含砂量测定：泥浆含砂量是指泥浆中砂粒的质量占泥浆总质量的百分比。

测定方法采用重量法，通过过滤、洗涤、干燥等步骤，计算出泥浆中的砂粒质量。

三、实验仪器与材料1. 实验仪器：泥浆比重秤、旋转粘度计、泥浆含砂量测定装置、烧杯、漏斗、滤纸、烘箱等。

2. 实验材料：泥浆、标准泥浆、砂粒、蒸馏水等。

四、实验步骤1. 泥浆密度测定：（1）将一定量的泥浆注入泥浆比重秤的样品杯中，确保杯口齐平，无气泡。

（2）盖上计量盖，用棉纱布擦净从计量盖小孔溢出的泥浆。

（3）将比重秤刀口放置在底座的刀垫上，移动游码，直至水平泡位居两条线的小央。

（4）读出游码左侧的刻度，即为所测量泥浆的密度。

2. 泥浆粘度测定：（1）将一定量的泥浆注入旋转粘度计的样品杯中。

（2）启动旋转粘度计，设定不同的剪切速率。

（3）记录不同剪切速率下的粘度值。

3. 泥浆含砂量测定：（1）将一定量的泥浆倒入滤纸中，进行过滤。

（2）将过滤后的泥浆放入烘箱中，烘干至恒重。

（3）称量烘干后的泥浆质量，计算出泥浆中的砂粒质量。

五、实验结果与分析1. 泥浆密度：本次实验测得的泥浆密度为1.25g/cm³，符合工程要求。

2. 泥浆粘度：本次实验测得的泥浆粘度曲线如下：剪切速率（s⁻¹） | 粘度（mPa·s）-----------------|--------------0.1 | 501.0 | 8010.0 | 100根据实验结果，泥浆粘度随剪切速率的增加而增加，符合泥浆粘度的特性。

泥浆性能指标试验一、泥浆比重试验：1．试验仪器：泥浆比重计2．试验方法：将要测定的泥浆装满泥浆杯，加盖并洗净从小孔溢出的泥浆，再置于支架上，移动游码，使杠杆水平，读出游码左侧的刻度即为泥浆的相对密度。

图-1为国内常用NB-1型泥浆比重计：NB-1型泥浆比重计是一个不等臂的天平，它的杠杆刀口搁在可固定安装在工作台的座子上，杠杆左侧为盛泥浆的杯，容积固定不变，杠杆右侧为有刻度的游码装置，移动游码可在标尺上直接读出泥浆重量。

杠杆的平衡可由杠杆顶部的水平泡指标。

该仪器测试使用前要用清水对仪器进行校正，如读数不在1.0处，可通过增减杠杆右端的金属颗粒来调节。

二、泥浆粘度试验：1．试验仪器：标准漏斗粘度计2．试验方法：用两端开口杯分别量取200mL和500mL的泥浆，用筛网滤去大的砂粒，再将泥浆倒入漏斗，使泥浆从漏斗流出，流满500mL量杯所需的时间即为泥浆的粘度。

（校正方法：漏斗中加满700mL的清水，流出500mL的时间应为15s，如偏差超过±1s，则测定的结果应进行修正。

方法：泥浆粘度=测得的泥浆粘度（s）×15s/测得的清水粘度数（s））三、泥浆的含砂率试验：1．试验仪器：含砂率计2．操作程序：把泥浆充至测管上标有“泥浆”字样的刻线处，加清水至标有“水”的刻线处，堵死管口并摇振。

倾倒该混合物于滤筒中，丢掉已通过滤筛的液体，再加清水于测管中，摇振后再倒入滤筒中。

反复之，直至测管内清洁为止。

用清水冲洗筛网上所得的砂子，剔除残留泥浆。

把漏斗套进滤筒，然后慢慢翻转过来，并把漏斗插入测管内。

用清水把附在筛网上的砂子全部冲入管内。

待砂子沉淀后，读出砂子的百分含量（垂直静置一分钟，记录沉淀物体积的毫升数，即为含砂率）。

将仪器清洗并擦干，收入箱内。

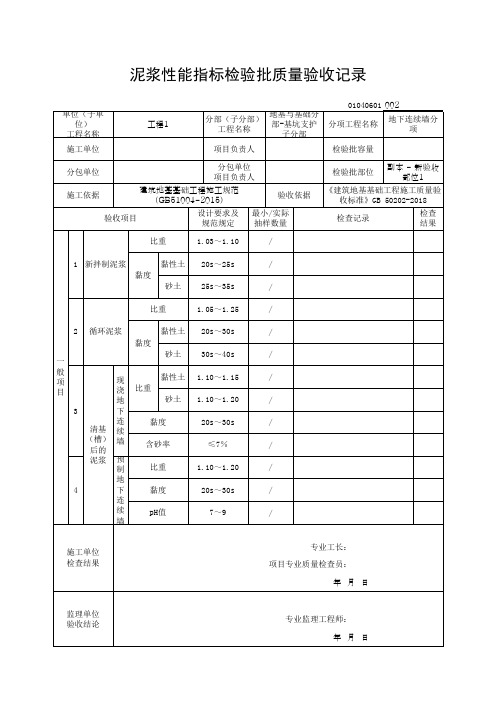

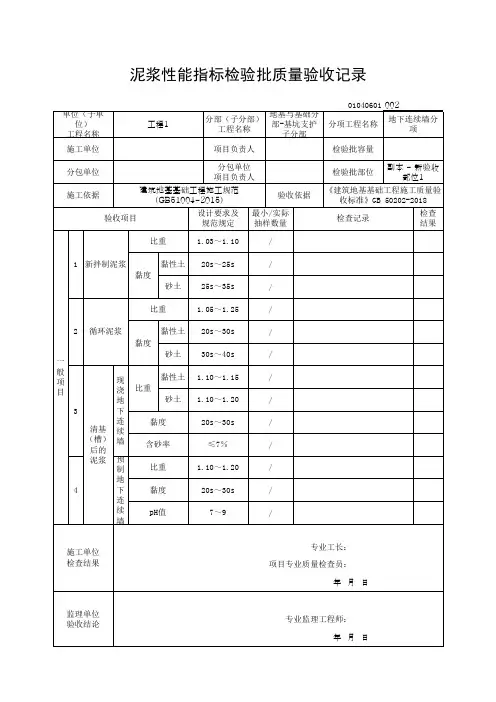

四、钻孔桩泥浆性能正循环泥浆比重1.1～1.3，冲击钻1.2～1.4，反循环1.05～1.15黏度一般16～22s，松散易坍19～28s含砂率<4%五、清孔后泥浆性能指标比重：1.03-1.10，黏度：17-20，含沙量：＜2%，胶体率：＞98%。

泥浆性能指标的测定方法1、相对密度泥浆的相对密度的测定施工现场一般是采用泥浆相对密度计来测定。

将要量测的泥浆装满泥浆杯，加盖并洗净从小孔溢出的泥浆，然后置于支架上，移动游码，使杠杆呈水平状态，读出游码左侧所示刻度，即为泥浆的相对密度。

2、粘度用工地标准漏斗粘度计测定。

用两端开口量杯分别量取200mL和500mL泥浆，通过虑网虑去大砂粒后,将泥浆700mL均注入漏斗，然后使泥浆从漏斗流出，流500mL量杯所需时间（s)，即为所测泥浆的粘度。

校正方法：漏斗中注入700mL清水，流出500mL，所需时间应是15s,其偏差如超过+1s，测量泥浆时应校正。

3、含砂率施工现场用含砂率计测定含砂率，量测时，把调好的泥浆50mL倒进含砂率计,然后再倒进清水，使总体积为500mL，将仪器口塞紧摇动1min，使泥浆与水混合均匀.再将仪器垂直静放3min,仪器下端沉淀物的体积乘2就是含砂率。

4、静切力工地用不锈钢泥浆切力计测定。

泥浆切力可用下式计算：θ＝（α-Fhr)/(Sh+F）式中：θ－泥浆切力，α－切力计重计F －切力计横断面面积r－泥浆的容重h－切力计沉入泥浆中的深度S－切力计横断面周长切力计用厚度0.7㎜不锈钢板卷制焊成,中空、不漏水，要求尺寸与制成后的重力符合要求。

切力计两边从底边向上刻划有尺度，精度至㎜.泥浆筒用铝合金制成,要求不漏水，尺寸符合要求。

另外需设置2根圆棒.量测时，先将1500mL泥浆搅匀后，倒入泥浆筒中.将两根圆棒平行置于泥浆筒顶面中间，两棒间距约2㎝。

再将切力计慢慢竖直插于两棒之间沉放泥浆中，待其下沉稳定后，从切力计上读出沉入泥浆深度h，用相对密度计测出泥浆重度，带入公式，即可计算出该泥浆的初切力。

取出切力计，擦净粘着的泥浆,用棒搅动筒内泥浆,静止10min，再用切力计测算初的切力为终切力.计算出的切力单位为N/c㎡。

5、失水率施工现场一般可以采用滤纸法测定，用一张12㎝×12㎝的滤纸，至于水平玻璃板上，中央画一直径3㎝的圆，将2mL的泥浆滴入圆圈内，30min后测量湿圆圈的平均半径，减去泥浆坍平后泥皮的平均半径，即失水率.再滤纸上量出泥浆皮的厚度，即为泥皮厚度。

泥浆性能指标试验一、泥浆比重试验：1．试验仪器：泥浆比重计2．试验方法：将要测定的泥浆装满泥浆杯，加盖并洗净从小孔溢出的泥浆，再置于支架上，移动游码，使杠杆水平，读出游码左侧的刻度即为泥浆的相对密度。

图-1为国内常用NB-1型泥浆比重计：图-1 NB-1型泥浆比重计NB-1型泥浆比重计是一个不等臂的天平，它的杠杆刀口搁在可固定安装在工作台的座子上，杠杆左侧为盛泥浆的杯，容积固定不变，杠杆右侧为有刻度的游码装置，移动游码可在标尺上直接读出泥浆重量。

杠杆的平衡可由杠杆顶部的水平泡指标。

二、泥浆粘度试验：1．试验仪器：标准漏斗粘度计2．试验方法：用两端开口杯分别量取200mL和500mL的泥浆，用筛网滤去大的砂粒，再将泥浆倒入漏斗，使泥浆从漏斗流出，流满500mL量杯所需的时间即为泥浆的粘度。

（校正方法：漏斗中加满700mL的清水，流出500mL的时间应为15s，如偏差超过±1s，则测定的结果应进行修正）图-2为国内常用1006型泥浆粘度计。

图-2 1006型泥浆粘度计图-3 图-3 NA-1型泥浆含砂量计三、泥浆的含砂率试验：1．试验仪器：含砂率计2．操作程序：把泥浆充至测管上标有“泥浆”字样的刻线处，加清水至标有“水”的刻线处，堵死管口并摇振。

倾倒该混合物于滤筒中，丢以通过滤筛的液体，再加清水于测管中，摇振后再倒入滤筒中。

反复之，直至测管内清洁为止。

用清水冲洗筛网上所得的砂子，剔除残留泥浆。

把漏斗套进滤筒，然后慢慢翻转过来，并把漏斗插入测管内。

用清水把附在筛网上的砂子全部冲入管内。

待砂子沉淀后，读出砂子的百分含量。

将仪器清洗并擦干，收入箱内。

图-3为NA-1型泥浆含砂量计。

四、泥浆胶体率试验：1．试验仪器：带刻度量杯2．试验方法：泥浆的胶体率是泥浆中粘土水化分散程度及其悬浮状态稳定性的简易且有效的衡量。

将100mL泥浆倒入有刻度的量筒中，静置24h，观察泥浆析出水分的情况。

如上部析水5mL，则表明泥浆胶体率为95%。

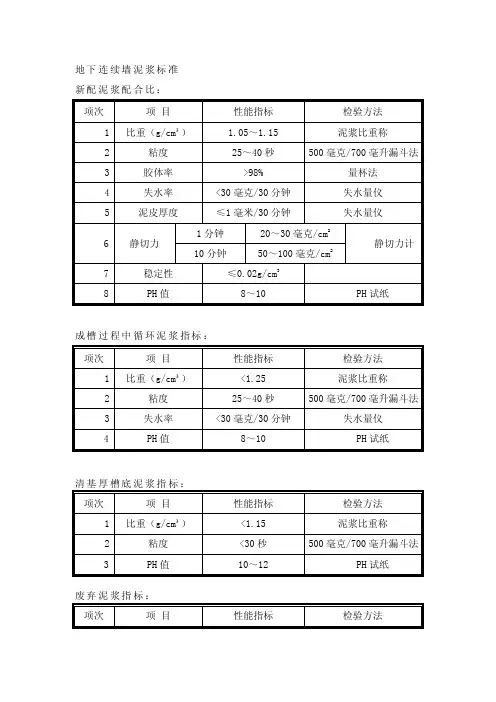

泥浆试验检测作业指导书一、泥浆性能指标试验目的及意义泥浆的制备和清孔是确保钻孔灌注桩工程质量的关键环节。

因此，对于施工规范中泥浆的控制指标：粘度测定17—20min；含砂率不大于6％；胶体率不小于90％等在钻孔灌注桩施工过程中必须严格控制，不能就地取材，而要专门采取泥浆制备，选用高塑性粘土或膨润土，拌制泥浆必须根据施工机械、工艺及穿越土层进行．配合比设计。

在钻孔灌注桩的施工中，无论对于成孔质量还是最终对桩的承载能力的发挥，泥浆质量都是重要因素。

泥浆质量差，其后果是：1.形成不了护壁泥膜或形成的泥皮粘附力差，易于脱落，导致孔壁稳定性差，易产生塌孔或缩颈。

2.泥浆稠度大，比重大，含砂率高，形成的泥皮质量差，厚度大，大大降低桩的侧摩阻力。

3.稠浆在钢筋笼上沉积粘附，导致钢筋与砼握裹力降低。

泥浆比重过大，使得砼水下灌注阻力增大，降低砼的流动半径，使砼骨料大部分堆积在桩芯部位，而钢筋笼外几乎无骨料，不仅桩身质量不好而且桩的侧摩阻力也难以发挥。

因此在施工中必须按规范要求严格控制泥浆的质量。

施工过程应经常检测泥浆指标，特别是含砂率，泥浆指标不能满足要求时，及时采取措施提高泥浆性能。

二、泥浆性能指标试验项目及方法1、泥浆比重：常采用泥浆比重计测定。

泥浆比重计由由泥浆杯和秤杆等组成。

测量时将泥浆杯装满泥浆，加盖并擦净从小口溢出的泥浆。

然后置于支架上，移动游码，使杠杆呈水平状态，读出游码左侧所示刻度，即为泥浆的比重。

该仪器测使用前要用清水对仪器进行校正，如读数不在1.0处，可通过增减杠杆右端的金属颗粒来调节。

2、粘度：施工现场常采用漏斗粘度计测定泥浆的粘度。

测量时将用手指堵住漏斗下面的出口，从量杯分别将500ml 和200ml 泥浆分别通过滤网倒入漏斗，然后打开出口，让泥浆从内径5mm ，长度100mm 的管子中流出，用秒表测定流出500ml 所需时间（s ），即为泥浆粘度。

该粘度计测得的是泥浆对水的相对粘度。

因此，在使用前应用水进行校正。

钻孔泥浆性能指标测定方法（仪器：泥浆比重计三件套）1、相对密度可用泥浆相对密度计测定，其方法是将要量测的泥浆装满泥浆杯，加盖并清洗从小孔中溢出的泥浆，然后置于支架上，移动游码，使杠杆呈水平状态，读出游码左侧所示刻度，即为泥浆的相对密度。

2、粘度可用标准漏斗粘度计测定，其测定方法是用两个开口杯分别量取200ml和500ml的泥浆，通过过滤网滤出砂粒后，将700ml 泥浆注入漏斗，然后使泥浆从漏斗中流出，流满500ml量杯所需的时间（s），即为所测泥浆的粘度。

3、静切力可用浮筒切力计测定，其测定方法是将约500ml泥浆搅拌均匀后，立即倒入切力计中，将切力筒沿刻度尺垂直向下移至与泥浆接触时，轻轻放下，当它自由下降到静止不动时，即静切力与浮筒重力平衡时，读出浮筒上泥浆面所对的刻度，即为泥浆的初切力。

取出切力筒，擦净粘着的泥浆，用棒搅动筒内泥浆后，静止10min，用上述方法量测所得为泥浆的终切力。

4、含砂率可用含砂率计测定，其测定方法是将调好的泥浆50ml 倒进含砂率计，然后再倒清水，将仪器口塞紧摇动1min，使泥浆与水混和均匀，再将仪器垂直静放3min，仪器下端沉淀物的体积乘2就是含砂率。

5、胶体率的测定方法是将100ml泥浆倒入100ml的量杯中，用玻璃片盖上，静置24h后，量杯上部泥浆可能澄清为水，测量其体积如为Lml，则胶体率为（100-L）％。

6、失水率（ml/30min）的测定方法是用一张12cm×12cm的滤纸，置于水平玻璃板上，中央画一直径3cm的园圈，30min后，测量湿园圈的平均直径减去泥浆坍平的直径（mm），即为失水率。

在滤纸上量出的泥浆皮的厚度即为泥皮厚度。

7、酸碱度的测定方法是取一条PH试纸放在泥浆面上，0.5s后拿出来与标准颜色相比，即可读出酸碱度值。

8、在钻孔施工中，泥浆可采用泥浆取样盒取样，其取样方法是用双绳控制取样盒的深度和阀门开关，当一绳将取样盒下吊到孔中取样部位时，另一绳提升，关闭阀门，上提取样盒出孔口，即完成取样。
