LA7806芯片中文手册黑白电视行场扫描电路

LA76810机心电路分析与检修（以海尔HT-2199D彩电为例）76810机心是三洋公司最新推出的以单片式集成电路LA76810为大规模小信号处理电路为主的机心，LA76810内部包括图象/伴音中频处理、亮度/色度信号处理、行/场偏转小信号处理电路等，不需外接1H基带延迟线。

当需要处理SECAM 制信号时，只要外接一只免调试SECAM解调电路LA7642即可。

本机心功能的控制采用相应的三洋公司微处理芯片LC863348A经I2C总线来完成，是一款性价比高、性能优越的彩电机心之一。

采用此机心的海尔牌HT-2199D型彩电是此系列机心中的一款，本文以HT-2199D彩电为例分析该机心的电路及典型故障的检修。

一HT-2199D彩电的电路组成框图、主要集成电路和信号流程1。

HT-2199D彩电的电路组成框图如图一所示。

2。

HT-2199D彩电采用的主要集成电路见表1。

表1 HT-2199D彩电主要集成电路一览表位号型号主要功能引脚数N801 LC863348A微处理器42N802 A T24C04 存储器8N201 LC76810 单片小信号处理54N501 LA7840 场扫描输出7N131 TDA1013B 伴音功放9N001 HEF4053 TV/A V转换16N652 L78M12 +12V稳压 3N653 L78M05 +5V稳压 33。

信号流程参阅图一。

从天线接收的高频电视信号在调谐器中经高频放大、混频处理后变成中频信号，经预中放和声表面波滤波器放大和选频，进入N201进行处理。

本机小信号处理全部在N201内完成。

图象中频信号经图象中放电路放大、同步检波电路解调，得到视频信号和伴音中频信号。

伴音中频信号回到N201中进行限幅放大及调频检波，解调成音频信号，再经过N131的音量控制和功率放大，推动扬声器发声。

视频信号也回到N201中进行PAL/NTSC制彩色解码，得到R、G、B基色信号，再进入末级视频放大器进行放大激励显象管三阴极。

黑白电视机原理
黑白电视机原理
视频信号
抗干扰 电路
同步分离电路组成
场同步信号 使场振荡同步
箝位 电路
幅度 分离
放大 整形
行、场 同步分离
行同步信号
行回扫脉冲比较信号
黑白电视机原理
行鉴相器
输出直流电 压改变行振 荡频率
积分电路 微分电路
同步分离电路 箝位电路
12~17寸三片机同步分离电路 黑白电视机原理
黑白电视机原理
黑白电视机原理
视频输入 对比度
5.5寸单片机视频输出黑和白显电视像机原管理电路
亮度
行输出管： 1. 耐高压，电源电压的8倍以上，12V电源黑白电
视机选300V，100V电源黑白或100~150V彩色电视机选 1500V。
2. 大电流，低电压黑白5A以上，高电压3A以上。 3. 低饱和压降，最大电流下内阻0.5 。 4. 大功率，一般50W。 5 . 高频率，一般1MHz以上。 6. 电流放大倍数不应太低。
黑白电视机原理
行输出级工作环境要求： 1. 行输出管加散热器，且面积足够大。 （5.5寸黑
白电视机未加散热器） 2. 激励电流足够大，激励宁可过分，不可不足。 3. 行振荡频不可过低。 4. 负载不可短路。
黑白电视机原理
AFC控制 电压输入
行激励方 波输出
行振荡级和行激励（行推动）级
黑白电视机原理
黑白电视机原理
调谐器（高频头）
黑白电视机原理
黑白电视机原理
V频道(1~12黑频白电道视机)原滚理筒式高频头
黑白电视机原理
U频道(13~5黑7白频电视道机原)理机械式高频头
黑白电视机原理
黑白电视机原理
黑白电视机原理

场扫描电路的故障维修
综合实训 5. 综合评价 主要考核内容：维修准备、故障调查、故障分析、故障确定、
故障排除、检修步骤、检修数据、检修方法、其他项目、安全 生产、限定时间。
场扫描电路的故障维修
知识拓展 引入泵电源的好处 为了提高场输出级电路的工作可靠性和减小损耗，要减小场输
出级的工作电源电压。另外场输出级电路的供电电压减小后， 会使场扫描的时间增加、长脉冲幅度降低、宽度增加。所以在 OTL场输出级引入泵电源供电方式，其基本原理是在场扫描正 程时采用低压供电，以减小损耗提高扫描效率。在场扫描逆程 是采用高压供电，以缩短逆程扫描的时间改善场消隐的效果。
场扫描电路的故障维修
综合实训 4. 实训步骤： 第一步：通电观察故障现象。打开电视机场幅不足。 第二步：打开电视机后盖，抽出电路板，通电测量，用万用表测量集成电路N401各引脚
的电压，测量结果4脚的电压比正常值偏低，不足6.2V，其它引脚的电压正常。调节电位 器RP402，N401的7脚电压有所上升，图像幅度增加，但不合要求。经检测RP402损坏。 第三步：更换同型号的元件，清理杂物，通电试机，电视机恢复正常，故障排除。 第四步：将电视机重新组装好，整理现场，维修完毕。 第五步：填写实训报告
障排除。
场扫描电路的故障维修
综合实训 3. 实训准备 1. 万用表一块，型号自定。 2. 220V25W电烙铁一把。 3. 维修常用工具一套：螺丝刀、镊子等。 4. 电路图一分，与维修机型相对应。 5. 隔离变压器一个。 6. 相应的电视机元件。 7. 故障电视机一台。 8. 示波器一台。
电子整机维修
场扫描电路的故障维修
知识目标： 掌握场扫描电路的组成。 掌握场扫描电路的工作流程。 能够熟练识读场扫描的电路图。

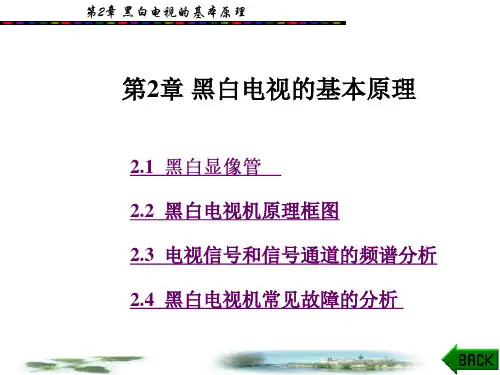

第2章 黑白电视的基本原理
3. 有光栅、 无图像、无伴音 有光栅，说明行、场扫描电路、显像管、 电源部分是好 的。无图像和伴音，说明故障主要在信号通道部分和伴音通 道。用起子触碰预视放基极，若屏幕上出现黑白横条或杂波， 有时还能收到调频信号，说明视放部分是正常的。继续向前 触碰中放管基极，若也能听到杂音，屏幕上看到雪花点，则 故障在高频头。
本机振荡器产生本机振荡频率送至混频级， 该振荡频率 总比所接收的电视图像载频高一个固定中频（38 MHz）。
在混频级中，高放级送来的图像和伴音信号与本振信号 完成混频作用，产生出频率较低的图像和伴音中频，并送至 中放通道。
第2章 黑白电视的基本原理
中频频率为本振频率减去所接收电视图像和伴音的载频，下面 以接收第二频道信号为例：
第2章 黑白电视的基本原理
6. 无光栅、 故障的主要原因是：电源部分有故障， 无12 V电压或电 路板有短路现象，造成烧保险丝。 7. 图像上、 电视机的垂直方向的扫描规律与发送端的扫描规律不一 致，即场不同步。在这里，行扫描是同步的，表明同步分离 电路工作正常，主要问题在于积分电路或者场振荡电路频率 偏移过多。
输入电路由无源网络组成，对天线接收到的信号进行频道 选择，把所要接收到的信号最有效地传送给高放级。高频头中 有频道选择机构， 可选择所需要接收的频道。
第2章 黑白电视的基本原理
高放级将输入电路所选择的频率信号进行放大， 提高信 号功率对机内噪声功率的比值（即信噪比），减少信号受到 机内噪声的干扰，其增益约为20 dB，同时将所放大的高频信 号送入混频级。高放级要求有8 MHz带宽，以保证电视信号 顺利通过。
第2章 黑白电视的基本原理
4. 有光栅、 无图像、 有光栅说明扫描电路正常，有伴音说明伴音通道和高频头、 中放及检波输出基本正常，那么问题出在视放级。 5. 有光栅、 有图像、 无伴音 显然，检波输出的6.5 MHz第二伴音中频信号未能经伴音通 道处理加到扬声器上，伴音通道有问题。用金属杆碰触伴音通 道各部分输入级，若出现触某一级时扬声器没有反应，则那一 级就有问题。
