5.5寸黑白电视机电路图

山西信息职业技术学院毕业论文设计5.5英寸黑白电视机组装与调试系电子信息工程系专业应用电子技术姓名李鑫班级电子1001 学号100112013指导教师张万斌职称老师设计时间2013.1 －2013.3摘要 (2)一.引言 (2)二. 电视机电路工作原理 (3)2.15.5寸黑白电视机方框图 (3)2.2集成电路CD5151CP的功能及内部框图 (3)2.2.1集成电路CD5151CP引脚功能和外形 (3)2.2.2集成电路CD5151CP内部方框图 (4)2.35.5寸黑白电视机信号流程 (4)2.45.5寸黑白电视机各部分工作原理 (5)2.4.1电源供电电路 (5)2.4.2高频调谐器及附属电路 (5)2.4.3公共通道 (6)2.4.4视频放大电路 (6)三. 电路板的焊接 (10)四. 电视机的分级安装和调试 (11)4.1调试 (11)4.1.1电源部分 (11)4.1.2场输出级 (11)4.1.3音频功放部分 (12)4.1.4小信号处理部分 (12)4.1.5行输出级 (12)4.1.6视放级 (13)4.1.7高频头及前置中放 (13)4.1.8电视机的总调试 (13)4.2单元电路调节时的提示 (13)4.3总装 (14)制作心得 (14)参考文献 (15)附录一 (16)摘要电视机已经普及了每家每户，现在各种彩色电视机都是基于黑白电视机的基础而逐渐发展而来的，所以研究黑白电视机对于我们大学生的基础性电子科学研究具有实践性意义。

本次对于黑白电视机组装与调试中利用了电路图和基本原理，介绍了电源电路，行扫描电路，显像电路，中频通道电路，高频通道电路，伴音通道电路等，还有安装方法等。

最后通过这些基础完成电视机的组装与调试。

关键词：黑白电视机电路图和基本原理组装与调试一.引言随着科学技术的发展各种家用电器都以进入我们的家庭，每当我们工作学习之余回到家中都会打开电视机收看自己喜欢的节目，可以说我们的生活已经离不开电视机。

山西信息职业技术学院毕业论文设计5.5英寸黑白电视机组装与调试系电子信息工程系专业应用电子技术姓名李鑫班级电子1001 学号100112013指导教师张万斌职称老师设计时间2013.1 －2013.3摘要 (2)一.引言 (2)二. 电视机电路工作原理 (3)2.15.5寸黑白电视机方框图 (3)2.2集成电路CD5151CP的功能及内部框图 (3)2.2.1集成电路CD5151CP引脚功能和外形 (3)2.2.2集成电路CD5151CP内部方框图 (4)2.35.5寸黑白电视机信号流程 (4)2.45.5寸黑白电视机各部分工作原理 (5)2.4.1电源供电电路 (5)2.4.2高频调谐器及附属电路 (5)2.4.3公共通道 (6)2.4.4视频放大电路 (6)三. 电路板的焊接 (10)四. 电视机的分级安装和调试 (11)4.1调试 (11)4.1.1电源部分 (11)4.1.2场输出级 (11)4.1.3音频功放部分 (12)4.1.4小信号处理部分 (12)4.1.5行输出级 (12)4.1.6视放级 (13)4.1.7高频头及前置中放 (13)4.1.8电视机的总调试 (13)4.2单元电路调节时的提示 (13)4.3总装 (14)制作心得 (14)参考文献 (15)附录一 (16)摘要电视机已经普及了每家每户，现在各种彩色电视机都是基于黑白电视机的基础而逐渐发展而来的，所以研究黑白电视机对于我们大学生的基础性电子科学研究具有实践性意义。

本次对于黑白电视机组装与调试中利用了电路图和基本原理，介绍了电源电路，行扫描电路，显像电路，中频通道电路，高频通道电路，伴音通道电路等，还有安装方法等。

最后通过这些基础完成电视机的组装与调试。

关键词：黑白电视机电路图和基本原理组装与调试一.引言随着科学技术的发展各种家用电器都以进入我们的家庭，每当我们工作学习之余回到家中都会打开电视机收看自己喜欢的节目，可以说我们的生活已经离不开电视机。

用Protel 99se设计和绘制5.5英寸小黑白电视主板在设计和绘制5.5英寸小黑白电视主板之前，我们不妨先在Protel 99 SE中创建一个“小电视电路.ddb”数据库文件，为节省篇幅创建过程此处省略。

另外：整个“5.5英寸小黑白电视机”电原理图因幅面较大，我们把它放入五六电子网站中供读者参考，现仅将其中的“电源和伴音功放”部分画出如图1所示，供设计时参考。

图11、设计和绘制5.5英寸小黑白电视主板外围方框：(1)、将设计窗口切换在“小电视电路.ddb”数据库下的“Decuments”下，如图2中鼠标箭头所示。

图2(2)、单击菜单“File/New…”，在弹出的对话框中选取“PCB Document”如图3中箭头所示，再按下方“OK”按钮，即在“Decuments”下创建了一个“PCB1.PCB”文件，将其改名为“主板.PCB”如图4所示。

图3图4(3)、双击“主板.PCB”图标，即可打开PCB设计窗口如图5所示。

图5(4)、将左侧设计管理窗口切换在“Browse PCB”选项卡下，再单击左下角“Current Layer”栏下拉箭头选“KeepOutLayer”(见图中箭头)，或直接单击PCB窗口下方“KeepOutLayer”板层标签，将设计窗口切换在“禁制板层”(注：更确切的应切换到第4机构板层Mechanical Layer 4)，并单击菜单“View/Toolbars/Placement Tools”调出“图件放置工具栏”如图6所示。

图6(5)、根据整个5.5寸小黑白电视电原理图分析、估算或实物测量得到其主板需尺寸为178mm×135mm的敷铜板，折算约为7008mil×5314mil。

(6)、单击“图件放置工具栏”中上行第2个“连线”工具，在窗口左上方任意向右拉一段连线如图7所示。

图7(7)、双击这段连线，将出现如图8所示对话框，将“Width”栏改成“30mil”。

5.5寸黑白电视机安装与调试一、目的要求⑴了解电视机的工作原理。

⑵熟悉各分立电路的装配、调试等技术。

⑶能够熟练对常见故障进行分析、排除。

二、工具器材个人小工具（钳子、起子、电烙铁等）、烙铁架、万用表、5.5寸电视机套件等。

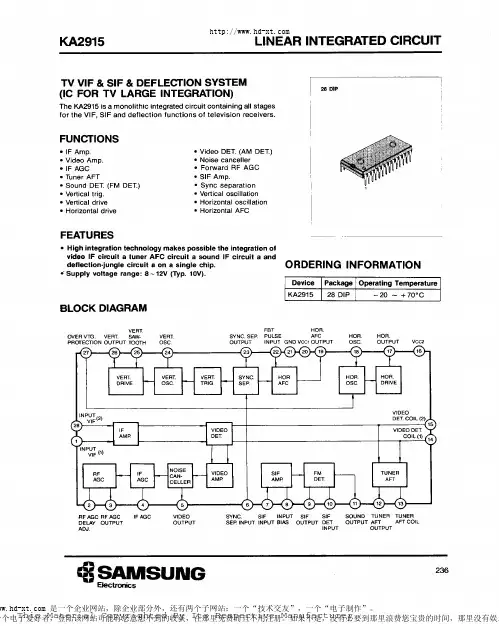

三、安装与调试（一）、D2915（KA2915）单片机的简介D2915（KA2915）是大规模电视机专用集成电路。

由于它把所有小信号处理都集成在一块芯片上，所以整机和结构十分简单，外围元件少，调试也很容易。

用这种集成电路组成的黑白机通常称为单片机，与35cm（14英寸）黑白电视机相比，该机工作电流小，工作电压低，因而不易烧毁元器件，即或稍有失误也不致于造成重大损失。

该IC采用的是反向高放AGC电路。

其主要功能如下：中频放大器、视频检波器、预视放电路、中放和高放AGC电路、抗干扰（消噪）电路、同步分离电路、场振荡电路、场预激励电路、行AFC电路、行振荡电路、行预激励电路、伴音第二中频放大电路和鉴频电路等。

电源电压范围：8-12V（典型值：10V）集成电路D2915共有28根引脚，采用双列直插塑料封装结构，各引脚功能见表1。

12 AFT电压输出 4.6 3.8 13.9 20 6.5 1113 AFT移相网络连接端 3.5 3.5 14.5 17 7 8.514 视频同步检波线圈1 6.2 6.2 3 3 6 915 视频同步检波线圈2 6.2 6.2 3.1 3 6 916 电源2 8.8 8.8 1 1 5 7.517 行激励信号输出 1.1 1 13.5 15.5 6.5 1018 行振荡器振荡频率控制 4.9 4.9 13 16 7 9.519 行鉴相器误差电压输出 4.9 4.9 13.9 9.5 6.5 ∞20 电源1 9.1 9.1 1 1 4 5.521 地0 0 0 0 0 022 行逆程脉冲信号输入 3 3 14.7 17.6 7 1423 同步分离级电路输出0.5 0.8 14 20 6.5 1424 场振荡器振荡频率控制 4.6 4.4 13.5 16.5 7 12.525 场锯齿负反馈输入0.3 0.3 12.5 17 6 1226 场激励级电路信号输出 3.3 3.1 13.85 19 6.5 1327 X射级保护电路输入0 0 0 0 6.5 828 图像中频信号输入脚2 4.6 4.6 8.9 8.0 6.5 7 （二）、整机工作原理分析1．电视机整机方框图:图3 电视机整机组成方框图2．整机电路介绍本机电路采用D2915CP，电路见总线图。

一、5．5英寸黑白电视机的主要参数电源变压器输入为交流220V，输出为交流12V，外接直流输入电压为12V，整机电流为0.8A-1.2A,显像管灯丝电压为6.3V(有效值),阳极高压为6-7V。

天线输入阻为75Ω视频输入阻抗为75Ω，图象清晰度大于380线，伴音输出功率为10W。

二、5．5英寸黑白电视机信号流程电视信号由天线接收后送入电调谐高频头TDP的1脚，高频信号（48MHZ以上）在这里经过高放、混频后，变成38MHZ的图像中频各31.5MHZ的第一伴音中频信号。

然后从9脚输出送至Q201进行预中放。

Q201的信号输出送至声表面波滤波器，它具有电视机所要求的特殊的频率特性，它只让38MHZ的图像中频和31.5MHZ第一伴音中频信号按一定的要求通过。

其他信号则被滤除或被吸收。

经过声表面波滤波器，信号进入ICI集成电路1脚和28脚，经内部信号处理后由ICI集成电路5脚输出复合全电视信号（包含0-6MHZ视频信号、6.5MHZ第二伴音信号、行场同步信号等），送至末级视入管Q801进行图像信号放大，放大后再输入显像管阴极。

这个信号的瞬时值就代表屏幕上某像素的大小（改变阴极发射电子的强弱）另一部分送至ICI集成电路6脚进行同步分离，同步信号分离出来后，对行，场振荡器的频率进行控制。

使行、场振荡的频率和相位与电视台发射的信号保持严格一致（做到同频、同相），只有做这一点，才能在屏幕上形成完整的图像。

还有一部分信号通过C17、Y1（6.5MHZ陶瓷滤波器）送入伴音通道进行伴音解调，调解后的伴音信号再送入IC2集成电路进行放大，放大后的信号去推动扬声器，使扬声器发出声音四、5．5英寸黑白电视机组装与调试3、插装与焊接。

插装时，应该按以下顺序来插：短接线—电阻—二极管—三极管---电容---其它元件（如集成电路插座等）。

安装二极管、三极管、电解电容等元件时要注意极性，集成电路插座安装时要注意缺口方向。

三极管在安装时引脚应留6~7毫米（为了散热），其余各元件安装时尽量紧贴线路板。

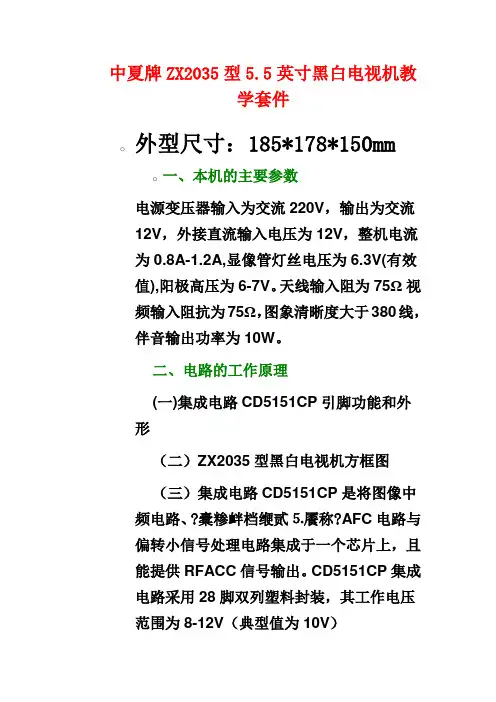

中夏牌ZX2035型5.5英寸黑白电视机教学套件185*178*150mmo外型尺寸：o一、本机的主要参数电源变压器输入为交流220V，输出为交流12V，外接直流输入电压为12V，整机电流为0.8A-1.2A,显像管灯丝电压为6.3V(有效值),阳极高压为6-7V。

天线输入阻为75Ω视频输入阻抗为75Ω，图象清晰度大于380线，伴音输出功率为10W。

二、电路的工作原理(一)集成电路CD5151CP引脚功能和外形（二）ZX2035型黑白电视机方框图（三）集成电路CD5151CP是将图像中频电路、?橐糁衅档缏贰⒌餍称?AFC电路与偏转小信号处理电路集成于一个芯片上，且能提供RFACC信号输出。

CD5151CP集成电路采用28脚双列塑料封装，其工作电压范围为8-12V（典型值为10V）2、集成电路CD5151CP内部方框图3、集成电路CD5151CP各脚直流电压及对应电阻说明：以上所测数据用MF47型万用表测出，电压用的是10V档，电阻用的是100Ω档（三）ZX2035型黑白电视机信号流程电视信号由天线接收后送入电调谐高频头TDP的1脚，高频信号（48MHZ以上）在这里经过高放、混频后，变成38MHZ的图像中频各31.5MHZ的第一伴音中频信号。

然后从9脚输出送至Q201进行预中放。

Q201的信号输出送至声表面波滤波器，它具有电视机所要求的特殊的频率特性，它只让38MHZ的图像中频和31.5MHZ第一伴音中频信号按一定的要求通过。

其他信号则被滤除或被吸收。

经过声表面波滤波器，信号进入ICI集成电路1脚和28脚，经内部信号处理后由ICI集成电路5脚输出复合全电视信号（包含0-6MHZ视频信号、6.5MHZ第二伴音信号、行场同步信号等），送至末级视入管Q801进行图像信号放大，放大后再输入显像管阴极。

这个信号的瞬时值就代表屏幕上某像素的大小（改变阴极发射电子的强弱）另一部分送至ICI集成电路6脚进行同步分离，同步信号分离出来后，对行，场振荡器的频率进行控制。
