山西信息职业技术学院毕业论文设计5.5英寸黑白电视机组装与调试系电子信息工程系专业应用电子技术姓名李鑫班级电子1001 学号100112013指导教师张万斌职称老师设计时间2013.1 －2013.3摘要 (2)一.引言 (2)二. 电视机电路工作原理 (3)2.15.5寸黑白电视机方框图 (3)2.2集成电路CD5151CP的功能及内部框图 (3)2.2.1集成电路CD5151CP引脚功能和外形 (3)2.2.2集成电路CD5151CP内部方框图 (4)2.35.5寸黑白电视机信号流程 (4)2.45.5寸黑白电视机各部分工作原理 (5)2.4.1电源供电电路 (5)2.4.2高频调谐器及附属电路 (5)2.4.3公共通道 (6)2.4.4视频放大电路 (6)三. 电路板的焊接 (10)四. 电视机的分级安装和调试 (11)4.1调试 (11)4.1.1电源部分 (11)4.1.2场输出级 (11)4.1.3音频功放部分 (12)4.1.4小信号处理部分 (12)4.1.5行输出级 (12)4.1.6视放级 (13)4.1.7高频头及前置中放 (13)4.1.8电视机的总调试 (13)4.2单元电路调节时的提示 (13)4.3总装 (14)制作心得 (14)参考文献 (15)附录一 (16)摘要电视机已经普及了每家每户，现在各种彩色电视机都是基于黑白电视机的基础而逐渐发展而来的，所以研究黑白电视机对于我们大学生的基础性电子科学研究具有实践性意义。
本次对于黑白电视机组装与调试中利用了电路图和基本原理，介绍了电源电路，行扫描电路，显像电路，中频通道电路，高频通道电路，伴音通道电路等，还有安装方法等。
最后通过这些基础完成电视机的组装与调试。
关键词：黑白电视机电路图和基本原理组装与调试一.引言随着科学技术的发展各种家用电器都以进入我们的家庭，每当我们工作学习之余回到家中都会打开电视机收看自己喜欢的节目，可以说我们的生活已经离不开电视机。
5 5英寸黑白电视机的安装与维修电子实训(二)：徐志明黑白电视机安装与维修课程简介电视机实训是根据理论课《电视机原理与维修》设定的实训课，本实训课是理论课中的一个重要组成部分，每一种实训都能使学生对所学理论知识得到进一步巩固。
电视机实训将使学生对电视机原理有更深的了解和熟悉，并能掌握电视机电路主要参数和技术指标的含义和测量方法。
通过做实验，写实验报告使学生学会测量、记录数据、归纳分析实验结果，提高学生实际操作能力。
实训目的与要求(1)了解电视机的内部组成结构及原理。
(2)学习电视机的组件的组装、调试和简单的维修的方法。
(3)学会基本电子元器件的识别，熟悉一些常用电子器件的功能与作用。
(4)掌握黑白电视机的基本原理，学会分析基本的电路原理图。
(5)学会利用电路原理图检查、处理电路故障、调试，当各部分电路正常工作时，将电路板与显像管进行连接，能够接受到清晰的电视节目。
目录第一部分基本知识一、黑白电视机的组成及其各部分的作用 (4)二、元器件的作用 (8)三、整机电路介绍 (11)第二部分单元电路调试一、电源电路指标测试 (16)二、高频调谐电路通电调测 (17)三、图像中放电路通电调测 (18)四、行扫描电路通电调测 (19)五、场扫描电路通电调测 (19)六、视频放大电路通电调测 (20)七、控制部分的调试 (20)八、整机常见故障维修方法 (20)九、整机组装 (27)第一部分基本知识电视机工作原理1)电视发射机发送电视图象信号和伴音信号的设备叫。
它一般由图象发射机(发射图象信号)和伴音发射机(发射伴音信号)组成。
从电视中心来的图象信号和伴音信号分别送到两部发射机中，进行图象和伴音调制放大，然后经过双工器共用一付发射天线将已调制的高频电视信号发射出去。
双工器的作用是保证两部发射机能共用一付发射天线，而互不干扰。
即图象机的信号不倒入伴音机，伴音机的信号也不倒入图象机，如图1所示。
此外，发射机还包括各种测试设备，可以随时监视与检测整个发射系统的工作状态。
项目八 5.5寸黑白电视机安装与调试项目要求：现液晶电视已普及，5.5寸黑白电视机在生活中并无多大价值，但5.5寸黑白电视机装配与调试作为中职学生电子实训项目，对学生整机电子装配水平提高具有很重要。
通过掌握整机装配流程和工艺要求，整机调试和常见故障检修方法。
了解黑白电视基本原理，看懂原理图。
项目内容：任务一安装5.5寸黑白电视机任务要求：1、熟悉产品的安装流程2、读懂整机电路原理图3、识别电视机元器件4、熟练掌握元器件的焊接和步骤任务内容：一、产品安装流程组装、交验二、熟悉整机电路原理图及元器件清单1、5.5英寸电视机方框图2、5.5英寸电视机原理图3、5.5英寸电视机配件明细(配326A板)三、清点元器件1、电阻2、电位器：（1）VR2 10KΩ音量调节电位器VR7 100KΩ选台调谐电位器（2）微调电阻塑柄：VR4 2K Ω对比度调整微调电阻VR9 100K Ω场频调整微调电阻VR3 1M Ω亮度调整微调电阻（3）微调电阻：VR5 500ΩVR1 5K ΩVR6 1K ΩVR8 10 KΩ（1）电解电容：耐压高的可代替耐压低的，反之不行无极电解电容 4.7UF 50 （C37）外观无特殊，注意看标称值（2）瓷片电容不用换算成具体容值，直接按清单上的标称数字进行清点。
如473P （3）涤纶电容情况1 直接标有容值数字和耐压如 223PF 100V （C40）情况2 直接标有容值数字和间接标耐压值如2A473J（C36）2A 耐压 1*102V=100VJ 误差±5%情况3 实际标注单位与清单不符时需简单换算如C47清单： C47 153PF实际： C47 15nJ(153PF=15*103PF=15nF)3、二极管中周管座电感线绕电感、色环电感高频头电源散热器AC变压器、电源线扬声器四、焊接与装配1.安装THT元件跳接线电阻晶体管电容插座、开关连接导线电路板外元件2.规则：从小到大，从左至右，从低到高任务二 5.5寸黑白电视机调试与检修任务要求：1、掌握黑白电视工作电压、电流的测量2、熟悉黑白电视检修方法任务内容：一、检修黑白电视方法黑白电视机的检修方法很多常用的有直观法数值检测法干扰法分割法替换法仪表检测法1．直观检测法直观检测法是通过眼看耳听鼻闻和手触等方法检测电视剧的明显故障。

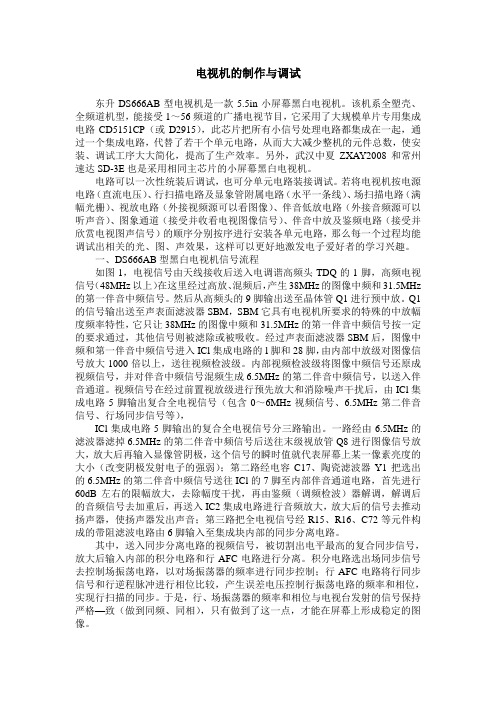

电视机的制作与调试东升DS666AB型电视机是一款5.5in小屏幕黑白电视机。
该机系全塑壳、全频道机型，能接受1～56频道的广播电视节目，它采用了大规模单片专用集成电路CD5151CP（或D2915），此芯片把所有小信号处理电路都集成在一起，通过一个集成电路，代替了若干个单元电路，从而大大减少整机的元件总数，使安装、调试工序大大简化，提高了生产效率。
另外，武汉中夏ZXAY2008和常州速达SD-3E也是采用相同主芯片的小屏幕黑白电视机。
电路可以一次性统装后调试，也可分单元电路装接调试。
若将电视机按电源电路（直流电压）、行扫描电路及显象管附属电路（水平一条线）、场扫描电路（满幅光栅）、视放电路（外接视频源可以看图像）、伴音低放电路（外接音频源可以听声音）、图象通道（接受并收看电视图像信号）、伴音中放及鉴频电路（接受并欣赏电视图声信号）的顺序分别按序进行安装各单元电路，那么每一个过程均能调试出相关的光、图、声效果，这样可以更好地激发电子爱好者的学习兴趣。
一、DS666AB型黑白电视机信号流程如图1，电视信号由天线接收后送入电调谐高频头TDQ的1脚，高频电视信号（48MHz以上）在这里经过高放、混频后，产生38MHz的图像中频和31.5MHz 的第一伴音中频信号。
然后从高频头的9脚输出送至晶体管Q1进行预中放。
Q1的信号输出送至声表面滤波器SBM，SBM它具有电视机所要求的特殊的中放幅度频率特性，它只让38MHz的图像中频和31.5MHz的第一伴音中频信号按一定的要求通过，其他信号则被滤除或被吸收。
经过声表面滤波器SBM后，图像中频和第一伴音中频信号进入ICl集成电路的l脚和28脚，由内部中放级对图像信号放大1000倍以上，送往视频检波级。
内部视频检波级将图像中频信号还原成视频信号，并对伴音中频信号混频生成6.5MHz的第二伴音中频信号，以送入伴音通道。
视频信号在经过前置视放级进行预先放大和消除噪声干扰后，由ICl集成电路5脚输出复合全电视信号（包含0～6MHz视频信号、6.5MHz第二伴音信号、行场同步信号等），ICl集成电路5脚输出的复合全电视信号分三路输出。

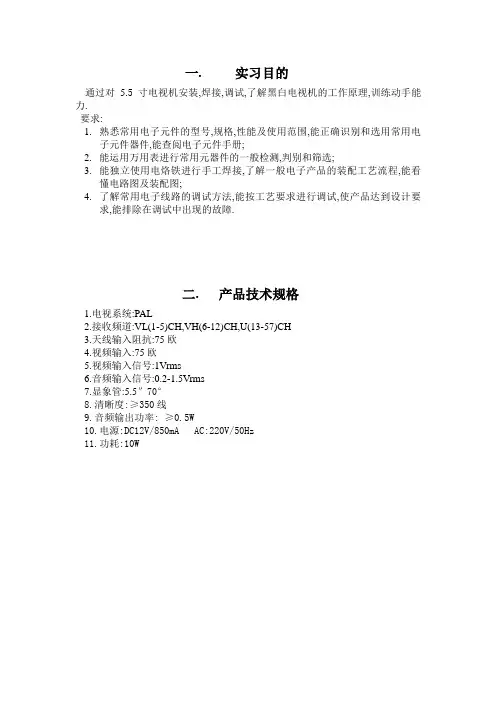

黑白电视机安装及调试生产实习报告学院:专业班级：学号：姓名：指导教师：实习时间：一、生产实习的目的与要求：1. 了解电视机的内部组成结构熟悉常用的电子元件的作用。
2. 掌握电视机的工作原理，学会分析基本的电路原理图。
3. 学习电视机的组装，调试和简单的故障维修技术。
二、黑白电视机的结构和原理：2.1 主要部件介绍1.CD5151CPCD5151CP是一块黑白电视机用单片电路，内部包含黑白电视机需要的所有小信号处理功能，具有集成度高、外围电路少的特点。
CD5151CP功能框图如下：图2-1 芯片内部信号流程CD5151CP引脚说明如下：表2-1 芯片脚位功能2.音频功率放大器LM386LM386是美国国家半导体公司生产的音频功率放大器，主要应用于低电压消费类产品。
为使外围元件最少，电压增益内置为20。
但在1脚和8脚之间增加一只外接电阻和电容，便可将电压增益调为任意值，直至 200。
输入端以地为参考，同时输出端被自动偏置到电源电压的一半，在6V电源电压下，它的静态功耗仅为24mW，使得LM386特别适用于电池供电的场合。
图2-2 LM386引脚功能图3.高频头高频头俗称调谐器，是电视机用来接收高频信号和解调出视频信息的一种装置，也是公共通道的第一部分。
简单的讲就是接受电视信号的调谐及高频信号放大器。
高频头的作用就是将微弱的视频信号进行放大，并且对传输不稳定引起的图像变形与干扰进行处理。
视频处理芯片决定影像的分辨率，而高频头则决定影像的稳定性。
但高频头本身非常容易受电磁干扰，因此内置电视卡一般会在高频头外面包裹一层金属层，以屏蔽电磁干扰。
表2-2 高频头各引脚功能4.黑白显像管显像管是一种电子（阴极）射线管，是电视接收机监视器重现图像的关键器显像管剖视图件。
它的主要作用是将发送端（电视台）摄像机摄取转换的电信号（图像信号）在接收端以亮度变化的形式重现在荧光屏上。
为了高质量地重现图像，要求显像管屏幕尺寸要大，图像清晰度要高，荧光屏有足够的发光亮度。
山西信息职业技术学院毕业论文设计5.5英寸黑白电视机组装与调试系电子信息工程系专业应用电子技术姓名李鑫班级电子1001 学号100112013指导教师张万斌职称老师设计时间2013.1 －2013.3摘要 (2)一.引言 (2)二. 电视机电路工作原理 (3)2.15.5寸黑白电视机方框图 (3)2.2集成电路CD5151CP的功能及内部框图 (3)2.2.1集成电路CD5151CP引脚功能和外形 (3)2.2.2集成电路CD5151CP内部方框图 (4)2.35.5寸黑白电视机信号流程 (4)2.45.5寸黑白电视机各部分工作原理 (5)2.4.1电源供电电路 (5)2.4.2高频调谐器及附属电路 (5)2.4.3公共通道 (6)2.4.4视频放大电路 (6)三. 电路板的焊接 (10)四. 电视机的分级安装和调试 (11)4.1调试 (11)4.1.1电源部分 (11)4.1.2场输出级 (11)4.1.3音频功放部分 (12)4.1.4小信号处理部分 (12)4.1.5行输出级 (12)4.1.6视放级 (13)4.1.7高频头及前置中放 (13)4.1.8电视机的总调试 (13)4.2单元电路调节时的提示 (13)4.3总装 (14)制作心得 (14)参考文献 (15)附录一 (16)摘要电视机已经普及了每家每户，现在各种彩色电视机都是基于黑白电视机的基础而逐渐发展而来的，所以研究黑白电视机对于我们大学生的基础性电子科学研究具有实践性意义。
本次对于黑白电视机组装与调试中利用了电路图和基本原理，介绍了电源电路，行扫描电路，显像电路，中频通道电路，高频通道电路，伴音通道电路等，还有安装方法等。
最后通过这些基础完成电视机的组装与调试。
关键词：黑白电视机电路图和基本原理组装与调试一.引言随着科学技术的发展各种家用电器都以进入我们的家庭，每当我们工作学习之余回到家中都会打开电视机收看自己喜欢的节目，可以说我们的生活已经离不开电视机。
5.5寸黑白电视机安装与调试一、目的要求⑴了解电视机的工作原理。
⑵熟悉各分立电路的装配、调试等技术。
⑶能够熟练对常见故障进行分析、排除。
二、工具器材个人小工具（钳子、起子、电烙铁等）、烙铁架、万用表、5.5寸电视机套件等。
三、安装与调试（一）、D2915（KA2915）单片机的简介D2915（KA2915）是大规模电视机专用集成电路。
由于它把所有小信号处理都集成在一块芯片上，所以整机和结构十分简单，外围元件少，调试也很容易。
用这种集成电路组成的黑白机通常称为单片机，与35cm（14英寸）黑白电视机相比，该机工作电流小，工作电压低，因而不易烧毁元器件，即或稍有失误也不致于造成重大损失。
该IC采用的是反向高放AGC电路。
其主要功能如下：中频放大器、视频检波器、预视放电路、中放和高放AGC电路、抗干扰（消噪）电路、同步分离电路、场振荡电路、场预激励电路、行AFC电路、行振荡电路、行预激励电路、伴音第二中频放大电路和鉴频电路等。
电源电压范围：8-12V（典型值：10V）集成电路D2915共有28根引脚，采用双列直插塑料封装结构，各引脚功能见表1。
12 AFT电压输出 4.6 3.8 13.9 20 6.5 1113 AFT移相网络连接端 3.5 3.5 14.5 17 7 8.514 视频同步检波线圈1 6.2 6.2 3 3 6 915 视频同步检波线圈2 6.2 6.2 3.1 3 6 916 电源2 8.8 8.8 1 1 5 7.517 行激励信号输出 1.1 1 13.5 15.5 6.5 1018 行振荡器振荡频率控制 4.9 4.9 13 16 7 9.519 行鉴相器误差电压输出 4.9 4.9 13.9 9.5 6.5 ∞20 电源1 9.1 9.1 1 1 4 5.521 地0 0 0 0 0 022 行逆程脉冲信号输入 3 3 14.7 17.6 7 1423 同步分离级电路输出0.5 0.8 14 20 6.5 1424 场振荡器振荡频率控制 4.6 4.4 13.5 16.5 7 12.525 场锯齿负反馈输入0.3 0.3 12.5 17 6 1226 场激励级电路信号输出 3.3 3.1 13.85 19 6.5 1327 X射级保护电路输入0 0 0 0 6.5 828 图像中频信号输入脚2 4.6 4.6 8.9 8.0 6.5 7 （二）、整机工作原理分析1．电视机整机方框图:图3 电视机整机组成方框图2．整机电路介绍本机电路采用D2915CP，电路见总线图。
一、5．5英寸黑白电视机的主要参数电源变压器输入为交流220V，输出为交流12V，外接直流输入电压为12V，整机电流为0.8A-1.2A,显像管灯丝电压为6.3V(有效值),阳极高压为6-7V。
天线输入阻为75Ω视频输入阻抗为75Ω，图象清晰度大于380线，伴音输出功率为10W。
二、5．5英寸黑白电视机信号流程电视信号由天线接收后送入电调谐高频头TDP的1脚，高频信号（48MHZ以上）在这里经过高放、混频后，变成38MHZ的图像中频各31.5MHZ的第一伴音中频信号。
然后从9脚输出送至Q201进行预中放。
Q201的信号输出送至声表面波滤波器，它具有电视机所要求的特殊的频率特性，它只让38MHZ的图像中频和31.5MHZ第一伴音中频信号按一定的要求通过。
其他信号则被滤除或被吸收。
经过声表面波滤波器，信号进入ICI集成电路1脚和28脚，经内部信号处理后由ICI集成电路5脚输出复合全电视信号（包含0-6MHZ视频信号、6.5MHZ第二伴音信号、行场同步信号等），送至末级视入管Q801进行图像信号放大，放大后再输入显像管阴极。
这个信号的瞬时值就代表屏幕上某像素的大小（改变阴极发射电子的强弱）另一部分送至ICI集成电路6脚进行同步分离，同步信号分离出来后，对行，场振荡器的频率进行控制。
使行、场振荡的频率和相位与电视台发射的信号保持严格一致（做到同频、同相），只有做这一点，才能在屏幕上形成完整的图像。
还有一部分信号通过C17、Y1（6.5MHZ陶瓷滤波器）送入伴音通道进行伴音解调，调解后的伴音信号再送入IC2集成电路进行放大，放大后的信号去推动扬声器，使扬声器发出声音四、5．5英寸黑白电视机组装与调试3、插装与焊接。
插装时，应该按以下顺序来插：短接线—电阻—二极管—三极管---电容---其它元件（如集成电路插座等）。
安装二极管、三极管、电解电容等元件时要注意极性，集成电路插座安装时要注意缺口方向。
三极管在安装时引脚应留6~7毫米（为了散热），其余各元件安装时尽量紧贴线路板。
Q701和散热器垂直插入印刷电路板,散热器反面L型突起部分应扭转一角度,以卡在印刷电路板上. Q701及散热器、高频调谐器,行输出变压器最后安装.焊接时要求焊点光亮,大小适中,呈锥形,不得虚焊、堆焊、漏焊.在焊前元器件必需安装到位,不允许边压元器件边焊.以免造成焊盘脱落.焊接完成后，将焊接面的原件引脚用斜口钳剪至焊点。
用无水酒精洗焊点，锡点清理干净。
按装配图检查原件安装是否正确，焊接质量是否满足工艺要求。
在焊接过程中自己慢慢体会，通过认真焊接这一块电路板后你一定会积累不少经验。
4、安装提示；（1）二针插座和四针插座要先焊；（2）为了防止集成电路被烫坏，本套件配备了集成电路插座，以防集成电路被烫坏；（3）将显像管座板插到显像管上时要小心，以免将显像管后面的封口处折断造成显像管漏气；（4）2A保险丝可以用线短接；（5）电源开关应注意按下时电视机开，按起时电视机要关；（6）单芯带焊片插头线应接在天线上，天线插入上盖的孔角，另一头焊在显像管座线路板上用于石墨层接地。
5．5英寸黑白电视机调试调试前先搞清印刷电路板上的各个电位器，插座，开关所起的作用和具体位置。
印刷线路板下面一排元件中，DC IN为直流电源输入插座，ANT IN为射频输入插座，AUDEO IN 为音频输入插座，VIDEO IN为视频输入插座，K1为A V、TV转换开关。
100K电位器是场频电位器，1M电位器是亮度电位器，2K电位器是对比度电位器，VR701是电源输出调节电位器，VR501是用于场线性调节，VR601是用于行频的调节，K3为频段转换开关，VR301是音量电位器，VR202是调谐电位器。
RADIO/TV为收音机与电视机切换开关，AM/FM是电视机和收音机的波段开关，调试前先测量各路负载的在路电阻，并且确认无误后方可开机调试。
调试应分为几步：(1) 直流电源调试。
直流电源的稳压输出直流应调整在额定输出电压为10V，则应调整在额定输出电压0.2V 的范围内，本机的额定输出电压为10V，则应调整在9.8V—10.2V之间，然后看电源输出的调接范围，应在2V左右可调，调节VR701，电源输出在8.7—11.5V之间可调。
测稳压管两端的电压（基准电压）为6.2V左右。
（2）扫描电路的调试电视机正常工作时赂部分电路的平均电流大致有一个范围，另外还有一些关键点的平均电压与电路工作状态相关。
如行输出管的集电极、基极电压、OTL场输出中点电压，集成电路中扫描电路引脚的电压等。
具体可分为行扫描电路调节。
先叙述行扫描电路的调试，将Q601的集电极断开，在断开点测量，行输出电路的电流正常值应该在250MA左右，行输出集电极电压在16.5V左右，则可判定行输出电路基本正常，测CD5151CP（17）脚电压为1V左右，Q602基电压也在0.4V左右，则集成电路内部行扫描电路基本工作正常。
再来调试场扫描电路。
先测CD5151CP的24、25、26脚电压应与电路原理图上标称值一致，这时在屏幕上可看见光栅，调节场频电位器使光栅出现闪烁，再调节场频电位器使闪烁消失，这时场频基本接近50HZ。
调节场频电位器，在场频调至最高和最低时，光栅应该出现闪烁，而在调至中间时，光栅不闪烁。
测量C505正极电压，应该为电源电压的一半5V左右。
（3）显像管附属电路调试显像管附属电路包括视放电路、行场偏转电路。
调试前暂不插显像管的插座，用万用表直流250V档，测显像管第6脚100V左右，测量管座第3脚电压（用交流10V档），由于灯丝电压是由行输出变压器输出的脉冲电压，因此要用交流电压档来测量，本机灯丝电压为6.3V（有效值）。
调节亮度电位器，并同时测量第2脚电压应该在10~80V可调。
如果以上的电压都正常，把显像管座插上，此时荧光屏上应有光栅产生。
拔动偏转线圈后的调节磁环，并同时注视着荧光屏，使光栅处于正中的位置。
如果显像管四个脚出现暗角时，可以将偏转线圈向颈椎的方向推到底，如果光栅倾斜，可以旋转偏转线圈来解决。
调节亮度电位器，光栅最亮时应满足白天收看的需要，并且扫描亮线也不出现明显的散焦，最暗时亮度关死。
如亮度不受控制，则须检查亮度控制电路。
（4）信号通道的调试此前一定要将扫描电路调好，一般较简单的调试方法如采用电流法、直观监测调试法，较复杂的方法如信号注入法（是采用另一台正常电视机中的信号对应的加入待测机的位置）。
一般用得比较多的是前两个方法。
信号通道包括中频通道、视频输出电路、同步分离电路、伴音通道、本电路的频率特性通常由声表面滤波器决定，一般不需要调试。
调节调台电位器，高频调谐器4脚应在0~33V之间变化。
高频调谐器8脚电压在10V左右。
测量预中放管Q201各脚电压，B、C、E各脚电压分别应为1.15V、8V、0.3V。
若偏离过大应检查电路。
将高频调谐器置于空频道，用万用表测CD5151CP第28、1、2、3、4、5、14、15脚电压应与标称的电压一致，特别是3、4、5脚。
调节调台电位器使电视机收到图像信号上，用万用表监测CD5151CP（5）脚电压，并用无感起子同时调节14、15脚外接的选频元件（38M），使5脚电压最低，此时5脚输出信号最强。
测量视放管Q801各极电压，基极电压为3~4V 左右，集电极电压为80V左右，发射极电压为3V左右，若偏差太大，应认真检查对应的电路。
如果荧光屏上有图像，但有上多把回扫线，则应检查视放管发射极的消隐电路，同步电路的调试。
调出信号较强的节目，如果出现了场不同步的现象岢微调场频电位器V-HOLD。
（5）伴音通道的调试接通电源，检测CD5151CP的7、8、9、10、11脚电压，应与标称值一致。
接收到电视信号后，微调9、10脚外接的6.5M电感，使伴音最清晰，噪音最小，测量C306的正极电压，应为9V左右，否则功放电路就需要检查。
（三）调试时的提示（1）在调试视放输出电路及伴音功放时，可以用VCD或其它信号源将视、音频直接从输入口引入，以检测这两个电路的质量，同时这也是维修时的一个方法，不管是什么电视机都可以采用类似的方法。
（2）行偏转线圈和场偏转线圈可以通过电阻的方法判断，行偏转线圈的电阻只有一点几欧姆，而场偏转线圈电阻比行偏转线圈的电阻要大。
（3）在调试时，图像上下左右颠倒则要将场偏转线圈或行偏转线圈的两根引线对调，如果是上下颠倒则要将调换行偏转线圈的引线。
（4）不管是调试还是维修，都应该以下顺序来操作：电源部分—行扫描---场扫描---视放----中频通道----视放---同步分离---伴音。
通过对5．5英寸黑白电视机的组装与调试，同学们可以学到不少新东西，在焊接、读图、调试维修动手能力等方面一定会有很大的提高。
在组装与调试过程多想一下，举一反三。
你一定会在安装过程中找到乐趣，提高水平。
同学们只有不断的实践，不断的学习和积累经验，才能逐步提高分析和解决问题的能力。
为顺利进入工作岗位，成为合格的技术人员打下良好的基础。
一、实习时间：2009年10月10日至今二、实习地点：校工厂三、实习目的与要求：1.学会基本电子元器件的识别，熟悉一些常用电子器件的功能与作用。
2.掌握黑白电视机的基本原理，学会分析基本的电路原理图。
3.学会利用电路原理图检查、处理电路故障、调试，当各部分电路正常工作时，将电路板与显像管进行连接，能够接受到清晰的电视节目。
四、实习内容：1.掌握电烙铁的正确使用方法、基本的焊接技术和万用表的使用方法，学会识别不同的元器件及其安装方法。
2.掌握电视机的工作原理，学会识别电路原理图与印刷图、色环电阻的识别与测试，进一步掌握和熟练焊接技术。
3.测试各元件的好坏，安装元件到电路板上，焊接断电并测试。
整机调式与验收，写实习总结报告。
五、电视机工作原理：电视接收机简称电视机，是广播电视系统的中端设备，它的主要作用是把电视台发出的高频信号进行放大、解调，并将放大的图像信号加至显像管栅机极或阴极间，使图像在屏幕上重现，将伴音信号放大，推动扬声器放出声音。
另外，在同步信号作用下产生与发送端同步的行、场扫描电流，供给显像管偏转线圈，使屏幕重现图像。
目前电视机大都采用超外差内载波方式。
1. 电视的接收方式与信号分离(1) 电视的接收方式电视信号的接收，主要分为地面广播电视接收、电缆电视技术接收、卫星直播电视接收三种方式。
普通电视机能直接接收地面广播电视和电缆电视，附加一定设备就可接收卫星直播电视。
电视接收机的任务就是将接收到的电视信号转变成黑白或者彩色图像。
它对电视信号可采用模拟或者数字处理方式。
目前电视机正处在从模拟信号处理向数字信号处理过渡的阶段，电视信号的接收正朝着数字处理和多种视听信息综合接收的方向发展。
当代科学技术之飞跃，引起了电视接收技术的变革。
