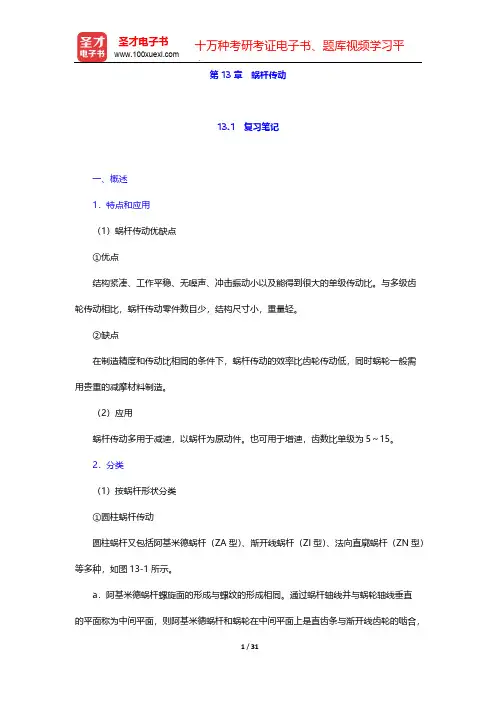

第13章 蜗杆传动13.1 复习笔记一、概述1．特点和应用（1）蜗杆传动优缺点①优点结构紧凑、工作平稳、无噪声、冲击振动小以及能得到很大的单级传动比。
与多级齿轮传动相比，蜗杆传动零件数目少，结构尺寸小，重量轻。
②缺点在制造精度和传动比相同的条件下，蜗杆传动的效率比齿轮传动低，同时蜗轮一般需用贵重的减摩材料制造。
（2）应用蜗杆传动多用于减速，以蜗杆为原动件。
也可用于增速，齿数比单级为5～15。
2．分类（1）按蜗杆形状分类①圆柱蜗杆传动圆柱蜗杆又包括阿基米德蜗杆（ZA型）、渐开线蜗杆（ZI型）、法向直廓蜗杆（ZN型）等多种，如图13-1所示。
a．阿基米德蜗杆螺旋面的形成与螺纹的形成相同。
通过蜗杆轴线并与蜗轮轴线垂直的平面称为中间平面，则阿基米德蜗杆和蜗轮在中间平面上是直齿条与渐开线齿轮的啮合，b．渐开线蜗杆的端面齿廓为渐开线，只有与蜗杆基圆柱相切的截面，齿廓才是直线。
c．如果蜗杆螺旋线的导程角很大，在加工时最好是使刀具的切削平面在垂直于齿槽中点螺旋线的法平面内，这样切出的蜗杆叫做法向直廓蜗杆。
②环面蜗杆传动③锥蜗杆传动锥蜗杆传动的特点是：啮合齿数多，重合度大，故传动平稳，承载能力高。
（2）按蜗杆螺旋线方向分类有左旋和右旋之分。
除非特殊需要，一般都采用右旋。
两者原理相同，计算方法也相同，但作用力的方向不同（除径向力外）。
（3）按蜗杆头数分类①单头蜗杆主要用于传动比较大的场合，要求自锁的传动必须采用单头蜗杆。
②多头蜗杆多头蜗杆主要用于传动比不大和要求效率较高的场合。
图13-1 圆柱蜗杆的主要类型（4）圆弧圆柱蜗杆传动在圆柱蜗杆上用具有圆弧形刀刃的刀具切出具有凹圆弧齿廓的螺旋线，由它和与其共轭的蜗轮共同构成的蜗杆传动副，称为圆弧圆柱蜗杆传动（ZC型），如图13-2所示。
图13-2 圆弧圆柱蜗杆传动②特点在基本条件类同时，圆弧圆柱蜗杆传动比其他普通圆柱蜗杆传动，承载能力要约大50％，效率约高8％～15％。
传动比大、速度高时，其效果更为显著。

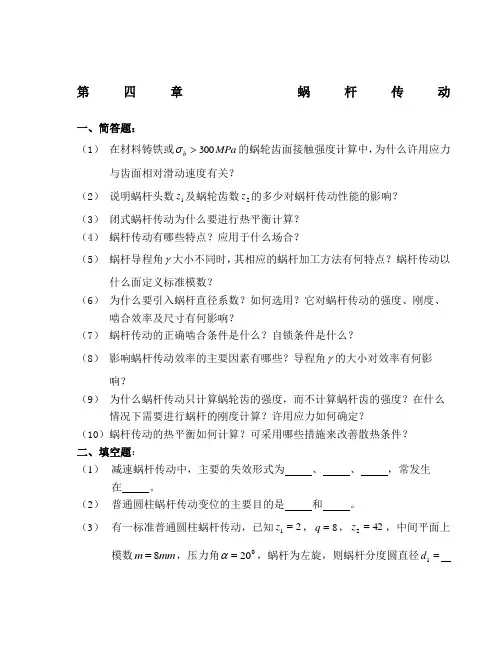

第四章 蜗杆传动一、简答题：（1） 在材料铸铁或MPa b 300>σ的蜗轮齿面接触强度计算中，为什么许用应力与齿面相对滑动速度有关？（2） 说明蜗杆头数1z 及蜗轮齿数2z 的多少对蜗杆传动性能的影响？（3） 闭式蜗杆传动为什么要进行热平衡计算？（4） 蜗杆传动有哪些特点？应用于什么场合？（5） 蜗杆导程角γ大小不同时，其相应的蜗杆加工方法有何特点？蜗杆传动以什么面定义标准模数？（6） 为什么要引入蜗杆直径系数？如何选用？它对蜗杆传动的强度、刚度、啮合效率及尺寸有何影响？（7） 蜗杆传动的正确啮合条件是什么？自锁条件是什么？（8） 影响蜗杆传动效率的主要因素有哪些？导程角γ的大小对效率有何影响？（9） 为什么蜗杆传动只计算蜗轮齿的强度，而不计算蜗杆齿的强度？在什么情况下需要进行蜗杆的刚度计算？许用应力如何确定？（10）蜗杆传动的热平衡如何计算？可采用哪些措施来改善散热条件？二、填空题：（1） 减速蜗杆传动中，主要的失效形式为 、 、 ，常发生在 。
（2） 普通圆柱蜗杆传动变位的主要目的是 和 。
（3） 有一标准普通圆柱蜗杆传动，已知21=z ，8=q ，422=z ，中间平面上模数mm m 8=，压力角020=α，蜗杆为左旋，则蜗杆分度圆直径=1dmm ，传动中心距=a mm ，传动比=i 。
蜗杆分度圆柱上的螺旋线角升γ=arctan 蜗轮为 旋，蜗轮分度圆柱上的螺旋角β= 。
（4） 蜗杆传动中，蜗杆导程角为γ，分度圆圆周速度为1v ，则其滑动速度sv 为 ，它使蜗杆蜗轮的齿面更容易发生 和 。
（5） 两轴交错角为090的蜗杆传动中，其正确的啮合条件是 ， 和（等值同向）。
（6） 闭式蜗杆传动的功率损耗，一般包括三个部分： ， 和 。
（7） 在蜗杆传动中，蜗杆头数越少，则传动效率越低，自锁性越好，一般蜗杆头数取=1z 。
（8） 阿基米德蜗杆传动在中间平面相当于 与 相啮合。
（9） 变位蜗杆传动只改变 的尺寸，而 尺寸不变。
