蜗杆传动几何尺寸计算公式(3种类型)

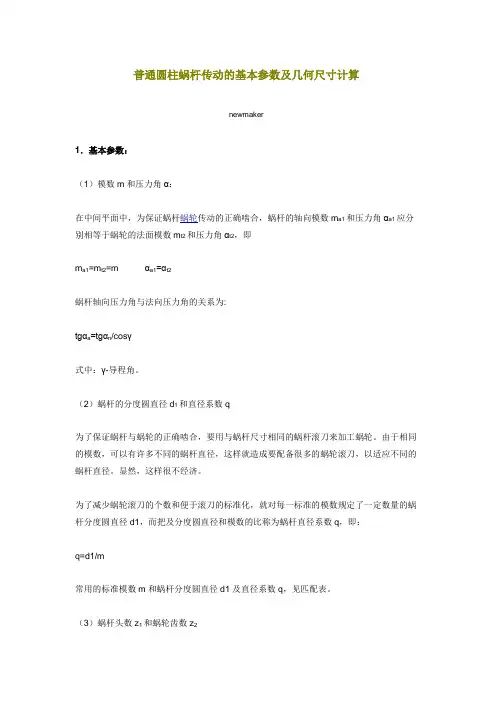

普通圆柱蜗杆传动的基本参数及几何尺寸计算1．基本参数：（1）模数m和压力角α：在中间平面中，为保证蜗杆蜗轮传动的正确啮合，蜗杆的轴向模数m a1和压力角αa1应分别相等于蜗轮的法面模数m t2和压力角αt2，即m a1=m t2=mαa1=αt2蜗杆轴向压力角与法向压力角的关系为:tgαa=tgαn/cosγ式中：γ-导程角。

（2）蜗杆的分度圆直径d1和直径系数q为了保证蜗杆与蜗轮的正确啮合，要用与蜗杆尺寸相同的蜗杆滚刀来加工蜗轮。

由于相同的模数，可以有许多不同的蜗杆直径，这样就造成要配备很多的蜗轮滚刀，以适应不同的蜗杆直径。

显然，这样很不经济。

为了减少蜗轮滚刀的个数和便于滚刀的标准化，就对每一标准的模数规定了一定数量的蜗杆分度圆直径d1，而把及分度圆直径和模数的比称为蜗杆直径系数q，即：q=d1/m常用的标准模数m和蜗杆分度圆直径d1及直径系数q，见匹配表。

（3）蜗杆头数z1和蜗轮齿数z2蜗杆头数可根据要求的传动比和效率来选择，一般取z1＝1-10，推荐z1＝1，2，4，6。

选择的原则是：当要求传动比较大，或要求传递大的转矩时，则z1取小值；要求传动自锁时取z1＝1；要求具有高的传动效率，或高速传动时，则z1取较大值。

蜗轮齿数的多少，影响运转的平稳性，并受到两个限制：最少齿数应避免发生根切与干涉，理论上应使z2min≥17，但z2＜26时，啮合区显著减小，影响平稳性，而在z2≥30时，则可始终保持有两对齿以上啮合，因之通常规定z2＞28。

另一方面z2也不能过多，当z2＞80时(对于动力传动)，蜗轮直径将增大过多，在结构上相应就须增大蜗杆两支承点间的跨距，影响蜗杆轴的刚度和啮合精度；对一定直径的蜗轮，如z2取得过多，模数m就减小甚多，将影响轮齿的弯曲强度；故对于动力传动，常用的范围为z2≈28-70。

对于传递运动的传动，z2可达200、300，甚至可到1000。

z1和z2的推荐值见下表（4）导程角γ蜗杆的形成原理与螺旋相同，所以蜗杆轴向齿距p a与蜗杆导程p z的关系为p z＝z1p a，由下图可知：tanγ=p z／πd1＝z1p a／πd1＝z1m／d1＝z1／q导程角γ的范围为3.5°一33°。

蜗轮蜗杆的计算公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]蜗轮、蜗杆的计算公式：1，传动比=蜗轮齿数÷蜗杆头数2，中心距=（蜗轮节径+蜗杆节径）÷2 3，蜗轮吼径=（齿数+2）×模数 4，蜗轮节径=模数×齿数5，蜗杆节径=蜗杆外径-2×模数 6，蜗杆导程=π×模数×头数7，螺旋角（导程角）tg β=（模数×头数）÷蜗杆节径 一．基本参数：（1）模数m 和压力角α：在中间平面中，为保证蜗杆蜗轮传动的正确啮合，蜗杆的轴向模数m a1和压力角αa1应分别相等于蜗轮的法面模数m t2和压力角αt2，即 m a1=m t2=m αa1=αt2蜗杆轴向压力角与法向压力角的关系为: tgαa =tgαn /cosγ 式中：γ-导程角。

（2）蜗杆的分度圆直径d 1和直径系数q为了保证蜗杆与蜗轮的正确啮合，要用与蜗杆尺寸相同的蜗杆滚刀来加工蜗轮。

由于相同的模数，可以有许多不同的蜗杆直径，这样就造成要配备很多的蜗轮滚刀，以适应不同的蜗杆直径。

显然，这样很不经济。

为了减少蜗轮滚刀的个数和便于滚刀的标准化，就对每一标准的模数规定了一定数量的蜗杆分度圆直径d1，而把及分度圆直径和模数的比称为蜗杆直径系数q ，即： q=d1/m常用的标准模数m 和蜗杆分度圆直径d1及直径系数q ，见匹配表。

（3）蜗杆头数z 1和蜗轮齿数z 2蜗杆头数可根据要求的传动比和效率来选择，一般取z1＝1-10，推荐 z1＝1，2，4，6。

选择的原则是：当要求传动比较大，或要求传递大的转矩时，则z1取小值；要求传动自锁时取z1＝1；要求具有高的传动效率，或高速传动时，则z1取较大值。

蜗轮齿数的多少，影响运转的平稳性，并受到两个限制：最少齿数应避免发生根切与干涉，理论上应使z2min≥17，但z2＜26时，啮合区显着减小，影响平稳性，而在z2≥30时，则可始终保持有两对齿以上啮合，因之通常规定z2＞28。

计算项目中心距模数轴截面齿形角传动比变位系数径向间隙头数Z1特性系数q 齿顶高h di 齿根高hg 分度圆直径D fe1节圆直径D je1齿顶圆直径D di1齿根圆直径D g1分度圆螺旋导角λ法向模数m f 轴截面齿距P螺旋导程P Z 螺牙沿分度圆柱上的轴向齿厚S z1螺牙沿分度圆柱上的法向齿厚S f1齿厚测量高度h~齿数Z 2分度圆直径D fe2节圆直径D je2齿根圆直径D g2齿顶圆直径D di2最大外圆直径Dw 2轮缘宽度b 齿顶圆弧半径R 1代 号A M du α螺旋长度L☆蜗 轮圆柱蜗杆传动基本几i ξc蜗杆齿根圆弧半径R 2轮基本几何尺寸计算公式公 式计算结果备注A=0.5M du(Z2+q+2ξ)175.00Mdu=2A/(Z2+q+2ξ) 3.15α=20°20.00i=Z2/Z1=n1/n297.00ξ=(A/Mdu)-0.5(q+z2) 2.06C=0.25Mdu0.79Z1=1,2,4 1.00q=Dfe1/Mdu10.00hdi=Mdu 3.15hg=1.25Mdu 3.94Dfe1=qMdu31.50Dje1=Dfe1+2Mduξ=Mdu(q+2ξ)44.45Ddi1=Mdu(q+2)37.80Dg1=Mdu(q-2.5)23.63λ=arctgZ1/q0.10mf=Mducosλ 3.13L=(12+0.1z2)Mdu68.36Z1=1,2 L=(13+0.1z2)Mdu71.51Z1=4 P=πMdu9.90PZ=πMduZ19.90Sz1=0.45πMdu97.00Sf1=Sz1cosλ96.52h~=Mdu 3.15Z2=iZ197.00Dfe2=MduZ2305.55Dje2=Dfe2=MduZ2305.55Dg2=2(A-0.5Ddi1-0.25Mdu)310.63Ddi2=2(A-0.5Dfe1+Mdu)324.80Dw2=Ddi2+Mdu327.95b=0.65Ddi124.57R1=0.5Dfe1-Mdu12.60R1=0.5Ddi1+0.25Mdu19.69。

蜗轮、蜗杆的计算公式： 1，传动比=蜗轮齿数÷蜗杆头数 2，中心距=（蜗轮节径+蜗杆节径）÷2 3，蜗轮吼径=（齿数+2）×模数 4，蜗轮节径=模数×齿数 5，蜗杆节径=蜗杆外径-2×模数 6，蜗杆导程=π×模数×头数7，螺旋角（导程角）tg β=（模数×头数）÷蜗杆节径 一．基本参数：（1）模数m 和压力角α：在中间平面中，为保证蜗杆蜗轮传动的正确啮合，蜗杆的轴向模数m a1和压力角αa1应分别相等于蜗轮的法面模数m t2和压力角αt2，即 m a1=m t2=m αa1=αt2蜗杆轴向压力角与法向压力角的关系为: tgαa =tgαn /cosγ 式中：γ-导程角。

（2）蜗杆的分度圆直径d 1和直径系数q为了保证蜗杆与蜗轮的正确啮合，要用与蜗杆尺寸相同的蜗杆滚刀来加工蜗轮。

由于相同的模数，可以有许多不同的蜗杆直径，这样就造成要配备很多的蜗轮滚刀，以适应不同的蜗杆直径。

显然，这样很不经济。

为了减少蜗轮滚刀的个数和便于滚刀的标准化，就对每一标准的模数规定了一定数量的蜗杆分度圆直径d1，而把及分度圆直径和模数的比称为蜗杆直径系数q，即：q=d1/m常用的标准模数m和蜗杆分度圆直径d1及直径系数q，见匹配表。

（3）蜗杆头数z1和蜗轮齿数z2蜗杆头数可根据要求的传动比和效率来选择，一般取z1＝1-10，推荐 z1＝1，2，4，6。

选择的原则是：当要求传动比较大，或要求传递大的转矩时，则z1取小值；要求传动自锁时取z1＝1；要求具有高的传动效率，或高速传动时，则z1取较大值。

蜗轮齿数的多少，影响运转的平稳性，并受到两个限制：最少齿数应避免发生根切与干涉，理论上应使z2min≥17，但z2＜26时，啮合区显着减小，影响平稳性，而在z2≥30时，则可始终保持有两对齿以上啮合，因之通常规定z2＞28。

另一方面z2也不能过多，当z2＞80时(对于动力传动)，蜗轮直径将增大过多，在结构上相应就须增大蜗杆两支承点间的跨距，影响蜗杆轴的刚度和啮合精度；对一定直径的蜗轮，如z2取得过多，模数m 就减小甚多，将影响轮齿的弯曲强度；故对于动力传动，常用的范围为z2≈28-70。

蜗轮蜗杆的计算(总4页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除蜗轮、蜗杆的计算公式：1，传动比=蜗轮齿数÷蜗杆头数2，中心距=（蜗轮节径+蜗杆节径）÷2 3，蜗轮吼径=（齿数+2）×模数 4，蜗轮节径=模数×齿数5，蜗杆节径=蜗杆外径-2×模数 6，蜗杆导程=π×模数×头数7，螺旋角（导程角）tg β=（模数×头数）÷蜗杆节径 一．基本参数：（1）模数m 和压力角α：在中间平面中，为保证蜗杆蜗轮传动的正确啮合，蜗杆的轴向模数m a1和压力角αa1应分别相等于蜗轮的法面模数m t2和压力角αt2，即 m a1=m t2=m αa1=αt2蜗杆轴向压力角与法向压力角的关系为: tgαa =tgαn /cosγ 式中：γ-导程角。

（2）蜗杆的分度圆直径d 1和直径系数q为了保证蜗杆与蜗轮的正确啮合，要用与蜗杆尺寸相同的蜗杆滚刀来加工蜗轮。

由于相同的模数，可以有许多不同的蜗杆直径，这样就造成要配备很多的蜗轮滚刀，以适应不同的蜗杆直径。

显然，这样很不经济。

为了减少蜗轮滚刀的个数和便于滚刀的标准化，就对每一标准的模数规定了一定数量的蜗杆分度圆直径d1，而把及分度圆直径和模数的比称为蜗杆直径系数q ，即： q=d1/m常用的标准模数m 和蜗杆分度圆直径d1及直径系数q ，见匹配表。

（3）蜗杆头数z 1和蜗轮齿数z 2蜗杆头数可根据要求的传动比和效率来选择，一般取z1＝1-10，推荐 z1＝1，2，4，6。

选择的原则是：当要求传动比较大，或要求传递大的转矩时，则z1取小值；要求传动自锁时取z1＝1；要求具有高的传动效率，或高速传动时，则z1取较大值。

蜗轮齿数的多少，影响运转的平稳性，并受到两个限制：最少齿数应避免发生根切与干涉，理论上应使z2min≥17，但z2＜26时，啮合区显着减小，影响平稳性，而在z2≥30时，则可始终保持有两对齿以上啮合，因之通常规定z2＞28。

蜗轮、蜗杆的计算公式：1，传动比=蜗轮齿数÷蜗杆头数2，中心距=（蜗轮节径+蜗杆节径）÷23，蜗轮吼径=（齿数+2）×模数4，蜗轮节径=模数×齿数5，蜗杆节径=蜗杆外径-2×模数6，蜗杆导程=π×模数×头数7，螺旋角（导程角）tgβ=（模数×头数）÷蜗杆节径一．基本参数：（1）模数m和压力角α：在中间平面中，为保证蜗杆蜗轮传动的正确啮合，蜗杆的轴向模数m a1和压力角αa1应分别相等于蜗轮的法面模数m t2和压力角αt2，即m a1=m t2=mαa1=αt2蜗杆轴向压力角与法向压力角的关系为:tgαa=tgαn/cosγ式中：γ-导程角。

（2）蜗杆的分度圆直径d1和直径系数q为了保证蜗杆与蜗轮的正确啮合，要用与蜗杆尺寸相同的蜗杆滚刀来加工蜗轮。

由于相同的模数，可以有许多不同的蜗杆直径，这样就造成要配备很多的蜗轮滚刀，以适应不同的蜗杆直径。

显然，这样很不经济。

为了减少蜗轮滚刀的个数和便于滚刀的标准化，就对每一标准的模数规定了一定数量的蜗杆分度圆直径d1，而把及分度圆直径和模数的比称为蜗杆直径系数q，即：q=d1/m常用的标准模数m和蜗杆分度圆直径d1及直径系数q，见匹配表。

（3）蜗杆头数z1和蜗轮齿数z2蜗杆头数可根据要求的传动比和效率来选择，一般取z1＝1-10，推荐z1＝1，2，4，6。

选择的原则是：当要求传动比较大，或要求传递大的转矩时，则z1取小值；要求传动自锁时取z1＝1；要求具有高的传动效率，或高速传动时，则z1取较大值。

蜗轮齿数的多少，影响运转的平稳性，并受到两个限制：最少齿数应避免发生根切与干涉，理论上应使z2min≥17，但z2＜26时，啮合区显著减小，影响平稳性，而在z2≥30时，则可始终保持有两对齿以上啮合，因之通常规定z2＞28。

另一方面z2也不能过多，当z2＞80时(对于动力传动)，蜗轮直径将增大过多，在结构上相应就须增大蜗杆两支承点间的跨距，影响蜗杆轴的刚度和啮合精度；对一定直径的蜗轮，如z2取得过多，模数m就减小甚多，将影响轮齿的弯曲强度；故对于动力传动，常用的范围为z2≈28-70。

蜗杆与蜗轮主要参数及几何计算
普通圆柱蜗杆传动的基本尺寸和参数列于下表。

设计普通圆柱蜗杆减速装置时，在按接触强
后，一般应按表中的数据确定蜗杆与蜗轮的尺寸和参数，并度或弯曲强度确定了中心距a或 m2d
1
按表2值予以匹配。

表2：普通圆柱蜗杆传动的基本尺寸和参数与蜗轮参数的匹配
(200) (225) (250) 2
11 o
18’36’’
(41)
(47)
(52)
(-0.500)
(-0.375)
(+0.250) 4
21 o
48’05’’
6
30 o
57’50’’
注：1）本表中导程角γ小于3 o30’的圆柱蜗杆均为自锁蜗杆。

2）括号中的参数不适用于蜗杆头数z
1
=6时。

3）本表摘自GB10085-88。

蜗杆传动的几何尺寸及其计算公式见图1及表3表4。

图1 普通圆柱蜗杆传动的基本几何尺寸
图2：普通圆柱蜗杆传动
表3 普通圆柱蜗杆传动基本几何尺寸计算关系式
表4 蜗轮宽度B、顶圆直径d
e2及蜗杆齿宽b
1
的计算公式。
