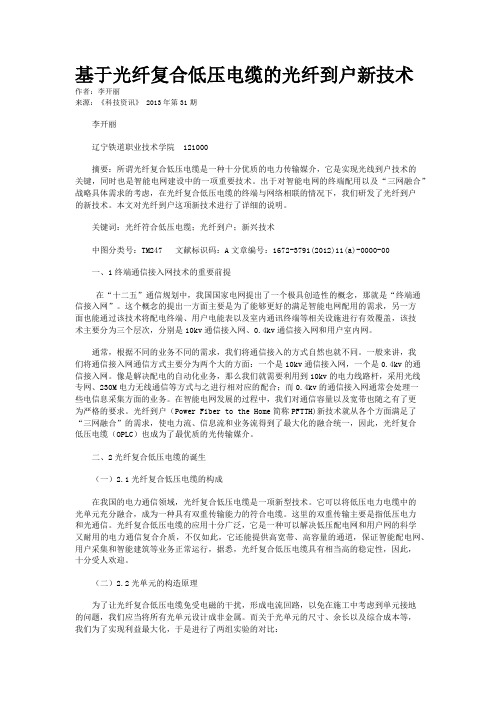

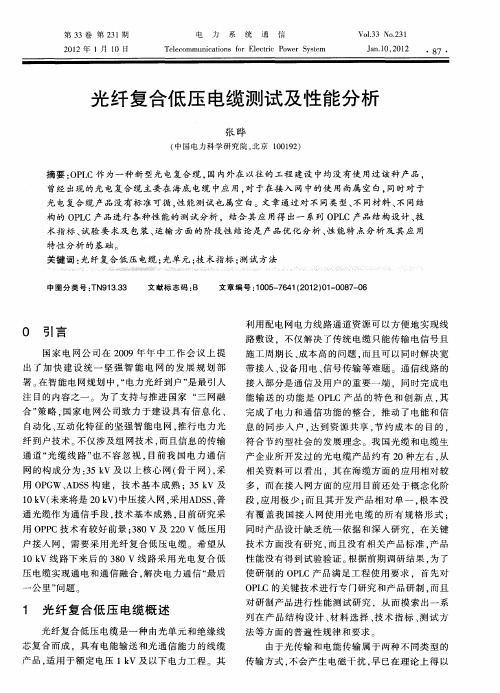

基于光纤复合低压电缆的光纤到户新技术作者：李开丽来源：《科技资讯》 2013年第31期李开丽辽宁铁道职业技术学院 121000摘要：所谓光纤复合低压电缆是一种十分优质的电力传输媒介，它是实现光线到户技术的关键，同时也是智能电网建设中的一项重要技术。
出于对智能电网的终端配用以及“三网融合”战略具体需求的考虑，在光纤复合低压电缆的终端与网络相联的情况下，我们研发了光纤到户的新技术。
本文对光纤到户这项新技术进行了详细的说明。
关键词：光纤符合低压电缆；光纤到户；新兴技术中图分类号：TM247 文献标识码：A文章编号：1672-3791(2012)11(a)-0000-00一、1终端通信接入网技术的重要前提在“十二五”通信规划中，我国国家电网提出了一个极具创造性的概念，那就是“终端通信接入网”。
这个概念的提出一方面主要是为了能够更好的满足智能电网配用的需求，另一方面也能通过该技术将配电终端、用户电能表以及室内通讯终端等相关设施进行有效覆盖，该技术主要分为三个层次，分别是10kv通信接入网、0.4kv通信接入网和用户室内网。
通常，根据不同的业务不同的需求，我们将通信接入的方式自然也就不同。
一般来讲，我们将通信接入网通信方式主要分为两个大的方面：一个是10kv通信接入网，一个是0.4kv的通信接入网。
像是解决配电的自动化业务，那么我们就需要利用到10kv的电力线路杆，采用光线专网、230M电力无线通信等方式与之进行相对应的配合；而0.4kv的通信接入网通常会处理一些电信息采集方面的业务。
在智能电网发展的过程中，我们对通信容量以及宽带也随之有了更为严格的要求。
光纤到户（Power Fiber to the Home简称PFTTH)新技术就从各个方面满足了“三网融合”的需求，使电力流、信息流和业务流得到了最大化的融合统一，因此，光纤复合低压电缆（OPLC）也成为了最优质的光传输媒介。
二、2光纤复合低压电缆的诞生（一）2.1光纤复合低压电缆的构成在我国的电力通信领域，光纤复合低压电缆是一项新型技术。
光电复合缆的结构及应用作者：尹锋雷来源：《中国新通信》2013年第01期由于光传输和电能传输属于两种不同类型的传输方式，传输过程中也不会发生相互干扰，而光电复合光缆却能同时解决设备用电及信号传输的问题，因而其应用是比较广泛的。
一、光电复合缆的结构光电复合低压电缆（简称光电复合缆）因其功能的多样性，决定了电缆结构的复杂性，但只要有合理的结构设计就可以更好地实现和满足复合缆的功能，并在符合制造标准的同时降低制造成本，实现效益的最大化。
复合缆的结构通常由层绞式结构的缆芯和护层两大部分构成，其中，护层又包括护套和外护层，后者按需要可有可无。
1.1 缆芯结构缆芯是光电复合缆的主要部件，包括了中心加强构件、含松套光纤光单元、填充绳、馈电线，还有包带、内垫层、扎纱及非金属辅助加强部件等部分构成。
各主要部件的构成及作用如下：（1）中心加强件。
在缆芯的中间增加一根强度很高单圆的磷化钢丝或不锈钢丝，以增强缆的硬度和强度，目的是用来适合架空敷设方式。
如果有必要的话，可以往金属加强构件的外层加制一层由塑料材料制备的保护层。
聚合物塑料具有绝缘高电阻及其非常高电压击穿强度等特性符合商业化要求。
在把光电复合缆直接接入用户端时，我们必须考虑到使用情况的各种影响因素，中间加强部件应由不含金属的材料组成最好。
（2）馈电线。
馈电线作为光电复合缆重要组成的电单元，馈电线的导体截面设计必须根据传送的距离、供电的电压、以及被供电设备、仪器所消耗的功率总和等三者的要求必须合理设计、选择。
城市居民区的低压电网供电的电压一般为直流电压48 V或交流电压220 V，输送电能的距离均小于两千米，大部分都采用的是三相四线制。
馈电线导体的载流能力必须满足在正常工作条件下，升温不明显，以确保光纤传输性能不受到影响。
除此之外，因光纤复合缆中含光纤单元，又是直接进入用户的，所以在低压电缆的馈电线载流量设计时是很关键的。
（3）光纤。
因为光电复合缆中包含了光单元部件，可以让电力传输与光通信得到了有效的融合。
浅谈光电复合缆应用技术随着信息技术的不断发展，光纤通信在整个通信业中起到至关重要的纽带作用，成为现代通信的基石。
近5年来，通信带宽的不断提高和光纤通信系统成木的降低，使得在无线通信基站建设中，光纤拉远成为主流技术，由于光传输和电能传输属于2种不同的传输方式, 不会相互干扰，光电复合缆能同时实现电能和通信信号的传输，早在1978年光纤与海底电缆复合已经取得成功，而今电力传输OPGW（光纤复合架空地线）、OPPC （光纤复合相线）己经在国内相继使用，其中GD （接入网用光电复合缆）开始大量用于通信网络的建设中。
随着国家•四网”融合行动的启动，OPLC （光电低压复合缆）用量逐年增加。
甚至在电子产品中，弯曲不敏感光纤在原有连接设备的通信线材上也开始出现了光电复合缆。
1几种常用的光电复合缆光电复合缆既能传输电能或传输电信号，又能传输光信号，根据使用的范围不同，可分电力通信用光电复合缆、通信接入网用光电复合缆、电子产品用光电复合缆。
其中电力通信用光电复合缆以电力传输为主；通信接入网用光电复合缆以通信为主，主要用于向远程通信设备馈电；电子产品用光电复合缆主要用于数据的高速传输。
1.1电力通信用光电复合缆当代社会对电力和电网的安全性、稳定性和智能性的要求越来越高。
可靠、高效的电力通信是电网安全稳定系统和调度自动化系统的基础，也是实现电力系统现代化管理的重要前提。
电力通信的业务可划分为关键运行业务和事务管理业务两大类。
关键运行业务是指远动信号、继电保护信号、数据采集与监视控制系统、能量管理系统和调度电话等，它的信息量不大，但是通信的实时性、准确性和可靠性要求很高；事务管理业务是指行政电话、会议电话、会议电视、管理信息数据等，它的业务种类多，变化快，通信流量大。
目前电力通信网主要由光纤、微波及卫星通信构成主干线，各支路则利用无线通信、光纤通信、电力线载波等方式。
1.1.1光纤通信光纤具有抗电磁干扰能力强、传输容量大、传输衰减小、频带宽等优点，因此在电力部门应用广泛，常用的有：（2）光纤复合架空地线（OPGW）。
2010年11月25日 22:49 新浪科技新浪科技讯 11月25日消息，江苏亨通光电公司总经理钱建林对新浪科技表示，在光通信领域，南美洲等发展中国家有相当大的市场潜力，亨通光电正积极拓展海外市场，力争未来5年，亨通能实现全球占有率30%的目标。
“2009年，全球光通信市场总需求量接近1.6亿，中国市场有将近8000万，占全球总需求量的50%。
”钱建林表示。
对于目前的光通信市场供求局面，钱建林分析道，“国内光纤市场正日趋饱和，而在南美洲等发展中国家有相当大的市场潜力，光通信企业走出去是必然的。
”钱建林透露，目前，亨通光电已经制定了未来五年的海外扩张战略，“我们正在招募海外技术人员，力争未来5年，亨通能实现全球占有率30%的目标。
”而在整体发展战略上，钱建林表示，将集中在光通信、铜缆通信和特种光缆这三大领域，如新能源、智能电网等具体领域。
据了解，在智能电网领域，亨通的OPLC产品已有规模商用，在上海、浙江嘉兴、重庆以及上海世博会智能电网综合示范工程等都有应用。
(宗秀倩)/look,600487,10004650528.html三网融合在未来3年总共可带动投资和消费6880亿元，市场远景不可估量。
而正值三网融合热炒之际，国家电网提出电网与其它三网融合，并被外界称为“四网融合”。
“四网融合”概念，电网与电信网、广电网、互联网融合。
通过实施电力光纤到户等智能电网工程，将使电网与电信网、广播电视网、互联网等有机融合，为国家电网借发展智能电网切入“四网融合”。
电力网与电信网、广播电视网、互联网被并称为公众网，并被接入OPLC（光纤复合低压电缆，即在低压电缆里复合一根光缆，实现电力光纤入户。
我公司是最早与国家电科院一起研发智能电网用的OPLC产品，也是最早完成第一个OPLC的试验网）。
指通过OPL C，把通信网络接入到用户家里，这样用户家里就不用布很多线，所有其它网络的设备都可以使用光纤复合低压电缆。
而电网网络资源丰富，通过电网与电信网、广播电视网、互联网融合，可以大幅度减少重复建设和投资。
Q/Q/EPRI EPRI 中国电力科学研究院企业标准Q/Q/EPRI EPRI 038038－－202010102010-07-26发布2010-07-26实施中国电力科学研究院发布光纤复合低压绝缘电力电缆Optical fiber Composite Insulated power Cable for Low voltagesQ/Q/EPRI EPRI 038038－－20201010I目次前言..........................................................................II 1范围..........................................................................12规范性引用文件................................................................13定义..........................................................................54额定电压......................................................................55型式与规格....................................................................56OPIC 结构.....................................................................87材料..........................................................................88技术要求. (9)9．标志 (16)10．交货长度 (17)11.光纤复合低压绝缘电力电缆试验要求 (17)12.光纤复合低压绝缘电力电缆试验方法 (29)13．检验规则 (63)14．包装 (64)15．运输和贮存................................................................64附录A . (66)Q/Q/EPRI EPRI 038038－－20201010II前言光纤复合低压绝缘电力电缆（Optical fiber composite insulated power cable for low voltages,以下简称OPIC）是一种用于低压电力线路的新型光电复合缆，具有普通低压电缆和通信光缆的功能。
