低压电力电缆标准技术标书编号：0213601052201202中国南方电网有限责任公司2012年02月目录1总则 (1)2工作范围 (1)2.1范围和界限 (1)2.2 服务范围 (2)3 应遵循的主要标准 (3)4使用条件 (4)4.1正常使用条件 (4)4.2特殊使用条件 (5)（略） (5)5技术要求 (5)5.1 基本参数 (5)5.2 设计和结构要求 (5)5.3 阻燃要求 (8)5.4 耐火要求 (9)6试验 (10)6.1 试验分类 (10)6.2 例行试验 (10)6.3 抽样试验 (10)6.4 型式试验 (11)6.5 现场交接试验 (11)7 产品对环境的影响 (12)8企业VI标识 (12)9技术文件要求 (12)9.1一般要求 (12)9.2 投标方在投标阶段应提交的电缆资料及说明 (12)9.3 其他文件资料 (13)9.4设计联络 (13)10监造、包装、运输、安装及质量保证 (13)10.1监造 (13)10.2包装 (14)10.3运输 (14)10.4安装指导 (15)10.5质量保证 (15)11设备技术参数和性能要求响应表 (15)12备品备件及专用工具 (16)12.1必备的备品备件、专用工具和仪器仪表 (16)12.2推荐的备品备件、专用工具和仪器仪表 (17)13主要元器件来源 (17)14技术差异表 (18)15投标方需说明的其他问题 (18)附录A单芯和多芯电缆用第1种实心导体 (18)附录B单芯和多芯电缆用第2种绞合导体 (20)附录C 圆形铜导体的最大直径---实心、非紧压绞合和软导体 (21)附录D铜、铝和铝合金的紧压绞合圆形导体的最大和最小直径 (22)附录E 实心圆形铝导体的最小和最大直径 (22)1总则1.1 本招标技术文件适用于中国南方电网公司电网建设工程项目采购的交流额定电压U O/U 为0.6/1kV及以下聚乙烯、聚氯乙烯、交联聚乙烯绝缘或护套低压电力电缆,它提出了该电缆本体及附件的功能设计、结构、性能、安装和试验等方面的技术要求。
- 本资料来自 -聊城电业局光纤复合低压绝缘电力电缆技术规范书Optical fiber Composite Insulated power Cablefor Low voltagea二○一○年十月聊城电业局OPLC技术规范书目录1.概述 (1)2.主要技术要求和指标 ................... 错误！未定义书签。
3 产品包装技术要求................... 错误！未定义书签。
4OPLC电缆技术规范书1 编制依据本技术条件依据用户要求而编制，适用于青岛电业局光纤复合低压绝缘电力电缆的试生产指导及检验文件。
电力电缆部分依据国家标准GB/T 12706-2008《额定电压1kV（Um=1.2kV）到35kV（Um=40.5kV）挤包绝缘电力电缆及附件》第1部分编制，光纤电缆部分依据YD/T 769-2003编制。
2 OPLC电缆产品截面图OPLC-ZC-VV+OFC 0.6/1kV 4×25mm²+8B1 产品结构图见上图OPLC-ZC-VV22+OFC 0.6/1kV 4×50mm²+8B1OPLC-ZC-VV22+OFC 0.6/1kV 4×70mm²+8B1 产品结构图见上图OPLC-ZC-VV22+OFC 0.6/1kV 4×150mm²+24B1OPLC-ZC-VV22+OFC 0.6/1kV 4×240mm²+24B1 产品结构图见上图24芯光缆产品结构见上图2.4 OPLC电缆产品结构尺寸参数OPLC电缆主要参数见表12.5 OPLC使用寿命应≧30年，保证OPLC寿命的有关技术措施。
经理论分析和试验计算我司光纤寿命可达30年以上，影响光纤寿命的主要因素：光纤表面存在微小裂纹，随时间不断生长扩大；②大气环境中水汽对光纤表面的腐蚀；③光纤成缆后敷设残留下来的应力作用。
中国移动山东公司2014年光纤复合低压电缆技术规范书一、工程概况1.1、项目背景中国移动通信集团山东有限公司（以下简称“山东移动”）2014年工程交流拉远可靠保障供电需要光纤复合低压电缆(Optical Fiber Composite Low-voltage Cable，以下简称OPLC)。
1.2、招标规模1.3、配置要求1.3.1、配置规格光纤复合低压电缆Optical Fiber Composite Low-voltage Cable（OPLC）是一种将光单元复合在低压电力电缆内，具有电力传输和光通信传输能力的电缆，适用于额定电压0.6/1kV及以下电压等级。
OPLC的规格由导电线芯和光单元的规格组成，在导电线芯和光单元规格之间用“+”号隔开。
导电线芯的规格包括额定电压、芯数、标称截面积；光单元的规格包括光纤芯数和光纤类别。
●额定电压等级：额定电压1kV及以下的光纤复合低压电缆；●燃烧特性代号应符合GT/T 19666－2005命名原则；●正常运行条件下聚氯乙烯绝缘混合料导体最高温度为70℃，聚氯乙烯护套混合料正常运行时导体最高温度为80℃；●应根据买方需求提供相应的光纤复合低压电缆接头盒1.3.2 招标产品满足规范和标准要求本次招标产品应符合以下规范和标准要求：GB/T 29839 －2013 额定电压1kV(Um=1.2kV)及以下光纤复合低压电缆GB/T 156－2007 标准电压（IEC 60038:2002，MOD）GB/T 2951.11－2008 电缆和光缆绝缘和护套材料通用试验方法第11部分：通用试验方法——厚度和外形尺寸测量——机械性能试验（IEC 60811-1-1:2001，IDT）GB/T 2951.12－2008 电缆和光缆绝缘和护套材料通用试验方法第12部分：通用试验方法——热老化试验方法（IEC 60811-1-2:1985，IDT）GB/T 2951.13－2008 电缆和光缆绝缘和护套材料通用试验方法第13部分：通用试验方法——密度测定方法——吸水试验——收缩试验（IEC 60811-1-3:2001，IDT）GB/T 2951.14－2008 电缆和光缆绝缘和护套材料通用试验方法第14部分：通用试验方法——低温试验（IEC 60811-1-4:1985，IDT）GB/T 2951.21－2008 电缆和光缆绝缘和护套材料通用试验方法第21部分：弹性体混合料专用试验方法——耐臭氧试验——热延伸试验——浸矿物油试验（IEC 60811-2-1:2001，IDT）GB/T 2951.31－2008 电缆和光缆绝缘和护套材料通用试验方法第31部分：聚氯乙烯混合料专用试验方法——高温压力试验——抗开裂试验（IEC 60811-3-1:1985，IDT）GB/T 2951.41－2008 电缆和光缆绝缘和护套材料通用试验方法第41部分：聚乙烯和聚丙烯混合料专用试验方法——耐环境应力开裂试验——熔体指数测量方法——直接燃烧法测量聚乙烯中碳黑和（或）矿物质填料含量——热重分析法（TGA）测量碳黑含量——显微镜法评估聚乙烯中碳黑分散度（IEC 60811-4-1:2004，IDT）GB/T 3048.9－2007 电线电缆电性能试验方法第9部分：绝缘线芯火花试验GB/T 3048.10－2007 电线电缆电性能试验方法第10部分：挤出护套火花试验GB/T 3956－2008 电缆的导体（IEC 60228:2004，IDT）GB/T 4909.2－2009 裸电线试验方法尺寸测量GB/T 6995.1－2008 电线电缆识别标志方法第1部分：一般规定GB/T 6995.2－2008 电线电缆识别标志方法第2部分：标准颜色GB/T 6995.3－2008 电线电缆识别标志方法第3部分：电线电缆识别标志GB/T 6995.5－2008 电线电缆识别标志方法第5部分：电力电缆绝缘线芯识别标志GB/T 7424.2－2008 光缆总规范第2部分：光缆基本试验方法（IEC 60794-1-2:2003，MOD）GB/T 9771(所有部分) 通信用单模光纤GB/T 12706.1－2008 额定电压1kV（Um=1.2kV）到35kV(Um=40.5kV)挤包绝缘电力电缆及附件第1部分：额定电压1kV（Um=1.2kV）和3kV(Um=3.6kV)电缆（IEC 60502-1:2004，MOD）GB/T 15972.20－2008 光纤试验方法规范第20部分：尺寸参数的测量方法和试验程序——光纤几何参数（IEC 60793-1-20:2001，MOD）GB/T 15972.22－2008 光纤试验方法规范第22部分：尺寸参数的测量方法和试验程序——长度（IEC 60793-1-22:2001，MOD）GB/T 15972.40－2008 光纤试验方法规范第40部分：传输特性和光学特性的测量方法和试验程序——衰减（IEC 60793-1-40:2001，MOD）GB/T 15972.42－2008 光纤试验方法规范第42部分：传输特性和光学特性的测量方法和试验程序——波长色散（IEC 60793-1-42:2001，MOD）GB/T 15972.44－2008 光纤试验方法规范第44部分：传输特性和光学特性的测量方法和试验程序——截止波长（IEC 60793-1-44:2001，MOD）GB/T 15972.45－2008 光纤试验方法规范第45部分：传输特性和光学特性的测量方法和试验程序——模场直径（IEC 60793-1-45:2001，MOD）GB/T 17650.1－1998 取自电缆或光缆的材料燃烧时释出气体的试验方法第1部分：卤酸气体总量的测定（idt IEC 60754-1:1994）GB/T 17650.2－1998 取自电缆或光缆的材料燃烧时释出气体的试验方法第2部分：用测量pH值和电导率来测定气体的酸度（idt IEC 60754-2:1991）GB/T 17651.1～17651.2－1998 电缆或光缆在特定条件下燃烧的烟密度测定（idt IEC 61034:1997）GB/T 18380.11－2008 电缆和光缆在火焰条件下的燃烧试验第11部分：单根绝缘电线电缆火焰垂直蔓延试验试验装置（IEC 60332-1-1:2004，IDT）GB/T 18380.12－2008 电缆和光缆在火焰条件下的燃烧试验第12部分：单根绝缘电线电缆火焰垂直蔓延试验 1kW预混合型火焰试验方法（IEC 60332-1-2:2004，IDT）GB/T 18380.13－2008 电缆和光缆在火焰条件下的燃烧试验第13部分：单根绝缘电线电缆火焰垂直蔓延试验测定燃烧的滴落（物）/微粒的试验方法（IEC 60332-1-3:2004，IDT）GB/T 18380.33－2008 电缆和光缆在火焰条件下的燃烧试验第33部分：垂直安装的成束电线电缆火焰垂直蔓延试验 A类（IEC 60332-3-22:2000，IDT）GB/T 18380.34－2008 电缆和光缆在火焰条件下的燃烧试验第34部分：垂直安装的成束电线电缆火焰垂直蔓延试验 B类（IEC 60332-3-23:2000，IDT）GB/T 18380.35－2008 电缆和光缆在火焰条件下的燃烧试验第35部分：垂直安装的成束电线电缆火焰垂直蔓延试验 C类（IEC 60332-3-24:2000，IDT）GB/T 18900－2002 单模光纤偏振模色散的试验方法GB/T 19666－2005 阻燃和耐火电线电缆通则JB/T 8137－1999（所有部分）电线电缆交货盘YB/T 024－2008 铠装电缆用钢带YD/T 629(所有部分) 光纤传输衰减变化的监测方法YD/T 769 中心管式通信用室外光缆YD/T 839（所有部分) 通信电缆光缆用填充和涂覆复合物YD/T 901－2009 层绞式通信用室外光缆YD/T 979－2009 光纤带技术要求和检验方法YD/T 1115(所有部分) 通信电缆光缆用阻水材料YD/T 1118.1 光纤用二次被覆材料第一部分：聚对苯二甲酸丁二醇脂YD/T 1181.1 光缆用非金属加强件的特性第1部分:玻璃纤维增强塑料杆YD/T 1181.2 光缆用非金属加强件的特性第2部分: 芳纶纱YD/T 1258 室内光缆系列YD/T 1997－2009 接入网用蝶形引入光缆IEC 60684－2:2003 绝缘软管第2部分：试验方法IEC 60724:2008 额定电压为1kV（Um=1.2kV）和3kV(Um=3.6kV)的电缆短路温度限制二、技术要求1、概述OPLC主要由光单元、导体、绝缘层、可能存在的填充物、可能存在的铠装层和护层等部分组成。
技术规范书一、产品名称：额定电压1kV交联聚乙烯绝缘聚氯乙烯护套电力电缆产品型号：YJV、YJV22等1 执行标准2 使用特性/U为1kV，系统最高电压,使用频率为50Hz 。
额定电压U电缆导体的最高额定温度为90℃。
短路时(最长持续时间不超过5S)电缆导体最高温度不超过250℃。
敷设电缆时的环境温度不低于0℃，可用于沟、槽、桥架等方式。
电缆敷设时允许的最小弯曲半径：3 电缆的技术要求导体3.1.1 导体结构及直流电阻符合GB/T3956-2008及GB/的规定，导体采用GB/T3956-2008中第1种或第2种导体结构。
3.1.2 导体表面光洁，无损伤绝缘的毛刺，锐边，以及凸起或断裂的单线。
绝缘3.2.1 绝缘材料选用硅烷交联聚乙烯绝缘料（XLPE），绝缘紧密挤包在导体上，且容易剥离而不损伤导体；绝缘表面平整，色泽均匀。
3.2.2 绝缘的标称厚度符合GB/的规定，绝缘最薄点的厚度不小于标称值的90%-0.1mm。
3.2.3 绝缘层的横断面上无目力可见的气泡和砂眼等缺陷。
3.2.4 绝缘线芯的识别标志符合的规定。
缆芯及填充物电缆线芯成缆后线芯间的间隙用非吸湿性柔软材料填充，缆芯以非吸湿性扎带扎紧。
内衬层、铠装3.4.1 铠装电缆成缆线芯上绕包内衬层，内衬层的工作温度与电缆的工作温度相适应，内衬层的厚度符合GB/的规定。
3.4.2 单芯电缆采用不锈钢带铠装，多芯电缆采用镀锌钢带铠装，钢带厚度及规格符合GB/的规定。
3.4.3 双层钢带间隙绕包，绕包间隙不大于钢带宽度的50%，铠装层表面平整、无皱边、凸起等缺陷。
电缆外护套3.5.1 电缆护套材料采用PVC/ST2型聚氯乙烯混和物，护套表面平整、色泽均匀。
3.5.2 护套厚度及性能符合GB/的规定。
4 成品电缆成品电缆性能试验按GB/的规定进行。
成品电缆的导体20℃时直流电阻符合GB/T3956-2008的规定。
成品电缆经3500V/5min交流电压试验不击穿。

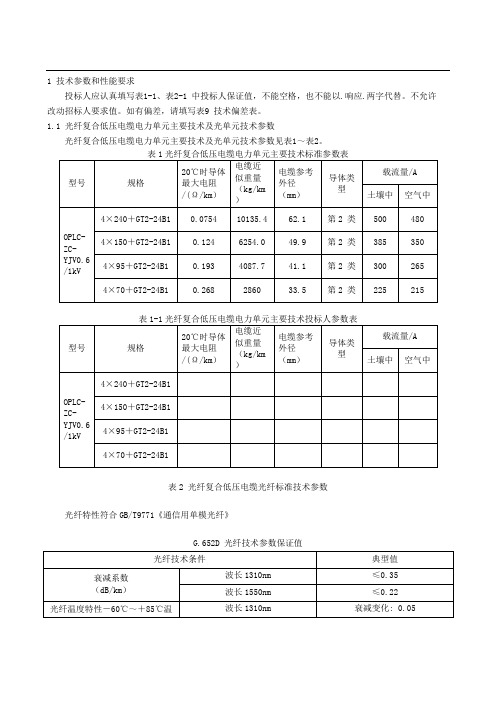

1 技术参数和性能要求投标人应认真填写表1-1、表2-1 中投标人保证值，不能空格，也不能以.响应.两字代替。
不允许改动招标人要求值。
如有偏差，请填写表9 技术偏差表。
1.1 光纤复合低压电缆电力单元主要技术及光单元技术参数光纤复合低压电缆电力单元主要技术及光单元技术参数见表1～表2。
表2 光纤复合低压电缆光纤标准技术参数光纤特性符合GB/T9771《通信用单模光纤》G.652D 光纤技术参数保证值表2-1 光纤复合低压电缆光纤投标人技术参数光纤特性符合GB/T9771《通信用单模光纤》G.652D 光纤技术参数保证值2 项目需求部分2.1 货物需求及供货范围一览表表3 货物需求及供货范围一览表2.2 必备的备品备件、专用工具和仪器仪表需求表表4 必备的备品备件、专用工具和仪器仪表供货表2.3 投标人应提供的有关资料2.3.1 电缆的有关设计资料a 电缆截面图及说明。
b 导体和金属屏蔽热稳定计算书。
c 电缆载流量计算书。
d 牵引头和封帽的结构图。
e 电缆盘结构图。
f 短期过载能力曲线，说明全年过载时间为多少不至于影响电缆寿命。
2.3.2 电缆的放线说明。
2.3.3 上述资料要求为中文版本。
2.4 工程概况2.4.1 项目名称：。
2.4.2 项目单位：。
2.4.3 项目设计单位：。
2.4.4 本工程回电缆自，电缆路径长度 m，电缆敷设于和。
2.4.5 电缆的名称、型号规格： OPLC-ZC-YJV-0.6/1kV-4*240+24B1 、OPLC-ZC-YJV-0.6/1kV-4*150+24B1、OPLC-ZC-YJV-0.6/1kV-4*95+24B1、OPLC-ZC-YJV-0.6/1kV-4*70+24B1 。
2.5 使用条件请投标人逐行应答。
2.5.1 机械特性光纤复合低压电缆的机械性能包括拉伸、压扁、冲击、反复弯曲、扭转、卷绕、曲绕等项目。
经各项机械性能试验后符合下列要求：a) 全部光纤都不断裂。
山东阳谷电缆集团有限公司产品执行标准裸线电工圆铝杆（A2、A4、A6、A8） GB/T3954-2008电工圆铜杆（坯） GB/T3952-2008电工圆铜线 GB/T3953-2009电工圆铝线 GB/T3955-2009电工软铜绞线 GB/T 12970-2009第1部分：一般规定 GB/T 12970.1-2009第2部分：软铜绞线 GB/T 12970.2-2009第3部分：软铜天线 GB/T 12970.3-2009第4部分：铜电刷线 GB/T 12970.4-2009镀锡圆铜线 GB/T 4910-2009架空导线、架空电缆铝绞线及钢芯铝绞线 GB/T1179-2008铝合金导线 GB/T1179-2008额定电压1kV及以下架空绝缘电缆 GB/T 12527-2008额定电压10kV架空绝缘电缆 GB/T 14049-2008电工用铝包钢线 GB/T 17937-2009型线同心绞架空导线 GB/T 20141-2006电力电缆超高压电力电缆（500kv） GB/T 22078-20081.额定电压500kV交联聚乙烯绝缘电力电缆及其附件---试验方法和要求;2.额定电压500kV交联聚乙烯绝缘电力电缆;3.额定电压500kV交联聚乙烯绝缘电力电缆附件。
高压电缆系列（220kv） GB/Z18890-2002第1部分：额定电压220kV(Um=252kV)交联聚乙烯绝缘电力电缆及其附件的电力电缆系统试验方法和要求第2部分：额定电压220kV(Um=252kV)交联聚乙烯绝缘电力电缆第3部分：额定电压220kV(Um=252kV)交联聚乙烯绝缘电力电缆附件高压电缆系列（110kv） GB/T 11017—20021. 额定电压110kV交联聚乙烯绝缘电力电缆及其附件第1部分:试验方法和要求2. 额定电压110kV交联聚乙烯绝缘电力电缆及其附件第2部分:额定电压110kV交联聚乙烯绝缘电力电缆3.额定电压110kV 交联聚乙烯绝缘电力电缆及其附件第3部分:额定电压110kV交联聚乙烯绝缘电力电缆附件中压电缆系列（1kv-35kv） GB/T 12706-2008GB/T 12706.1-2008 额定电压1kV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件第1部分：额定电压1kV(Um=1.2kV)和3kV(Um=3.6kV)电缆。
我国电缆办理阻燃和耐火测试标准：GB/T 19666电缆是一种电能或信号传输装置，通常是由几根或几组导线组成。
电缆有电力电缆、控制电缆、补偿电缆、屏蔽电缆、高温电缆、计算机电缆、信号电缆、同轴电缆、耐火电缆、船用电缆、矿用电缆、铝合金电缆等等。
它们都是由单股或多股导线和绝缘层组成，用来连接电路、电器等。
GB/T 19666标准是电缆或光缆的阻燃和耐火测试标准，GB/T 19666标准包含无卤、低烟、低毒、阻燃和耐火等燃烧特性。
我国电缆办理阻燃和耐火测试标准：GB/T 19666本标准规定了阻燃和耐火电线电缆或光缆的燃烧特性代号、技术要求、试验方法和验收规则，包括无卤、低烟、低毒、阻燃和耐火等燃烧特性。
本标准适用于含卤、无卤、低烟、低毒的阻燃和耐火电线电缆或光缆产品。
电缆其他相关标准GB/T 2952.1-1989 电缆外护层第一部分:总则GB/T 2952.1-2008 电缆外护层第1部分：总则GB/T 2952.2-1989 电缆外护层第二部分:金属套电缆通用外护层GB/T 2952.2-2008 电缆外护层第2部分：金属套电缆外护层GB/T 2952.3-1989 电缆外护套第三部分:非金属套电缆通用外护套GB/T 2952.3-2008 电缆外护层第3部分：非金属套电缆通用外护层GB/T 2952.4-1989 电缆外护层第四部分:铅套充油电缆特种外护套GB/T 29631-2013 额定电压1.8/3 kV及以下风力发电用耐扭曲软电缆GB/T 29839-2013 额定电压1kV（Um=1.2kV）及以下光纤复合低压电缆GB/T 3048.5-2007 电线电缆电性能试验方法第5部分:绝缘电阻试验办理电缆阻燃测试流程：1、项目申请——向检测机构监管递交申请。
2、资料准备——根据要求，企业准备好相关的认证文件。
3、产品测试——企业将待测样品寄到实验室进行测试。
4、编制报告——认证工程师根据合格的检测数据，编写报告。
低压电力电缆技术规格书1、标准满足本技术条件的要求外，还将符合但不限于下列标准，标准使用最新版本：IEC 60502-2009 额定电压1kV到30kV挤包绝缘电力电缆及附件；GB/T 2952-2008 电缆外护层；GB/T 3956-2008 电缆的导体；GB/T 18380.3-2001 电力电缆燃烧试验方法；GB/T 3048-2007 电线电缆、电性能试验方法；GB/T 9327-2008 电缆导线体压缩和机械连接接头试验方法；GB/T 12706-2008 额定电压1kV（Um＝1.2kV）35kV（Um=40.5kV）挤包绝缘电缆及附件GB2951 电缆和光缆绝缘和护套材料通用试验方法；GB2952-2008 电缆外护层；GB 8997-2013 电线电缆大孔径机用线盘；JB 8137-2013 电线电缆交货盘；GB 6995-2008 电线电缆识别标志；GB 2406-2009 电缆绝缘垫层，护套氧指数的测试；GB 12706-2008 额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆GB 9330-2008 塑料绝缘控制电缆GB 19666-2005 阻燃和耐火电线电缆通则2、使用环境条件海拔高度：≤1200m运行环境温度：—20℃～+60℃运行环境湿度：日平均相对湿度不大于 95%月平均相对湿度不大于 90%地震强度不超过8度；3、技术参数表附表：导体的直流电阻4、电缆结参数及非电气技术参数特性表5、电缆结构5.1导体采用多股圆形单铜线绞合紧压成导体，导体表面应光洁、无油污、无损伤屏蔽及绝缘的毛刺、锐边，无凸起或断裂的单线。
导体应为圆形并绞合紧压，紧压系数不小于0.9，其他符合GB/T 3956的规定。
5.2绝缘绝缘采用交联聚乙烯材料，挤包紧密，表面平整，其性能符合IEC 60502-1标准。
绝缘标称厚度符合GB/T 12706标准的要求，绝缘平均值不小于标称厚度。
绝缘最薄点的厚度不小于其标称值的90% mm。
T/CSEE XXXX-YYYY
额定电压1kV（U m=1.2kV）及以下光纤复合低压电缆光电一体化终端接入附件技术标准
编制说明
目次
1 编制背景 (1)
2 编制主要原则 (1)
3 主要工作过程 (1)
4 标准结构和内容说明 (2)
5标准水平说明 (2)
6标准实施措施说明 (2)
1 编制背景
本标准是根据国家重点研发计划“OPLC中间接续和终端接入技术及其配套专用附件研制”子课题（课题编号：2016YFB0901203）的任务需要，按照中国电机工程学会下达的制定任务，对“额定电压1kV （U m=1.2kV）及以下光纤复合低压电缆光电一体化终端接入附件技术标准”进行制定的。
由江苏中天科技股份有限公司、国网辽宁省电力有限公司、上海电缆研究所有限公司、北京国电通网络技术有限公司、中天电气技术有限公司、中天宽带技术有限公司、中国电力科学研究院有限公司负责起草。
《国务院关于积极推进“互联网＋”行动的指导意见》(国发〔2015〕40号)明确指出“推进电力光纤到户工程，完善能源互联网信息通信系统”，为电力光纤到户带来了新的发展机遇。
基于光纤复合低压电缆（OPLC）的电力光纤到户工程，利用电力通道资源，实现电网和通信网基础设施的深度融合，是实现能源互联网信息通信的有效方式。
随着电力光纤到户规模的不断扩大，电力光纤接续的安全可靠决定电力光纤到户的安全运行水平，并进一步影响电网整体的稳定可靠。
额定电压1kV（U m=1.2kV）及以下光纤复合低压电缆光电一体化终端接入附件是电力光纤到户工程实施过程中关系到光通信质量、电气安全性、施工成本和可维护性的重要部件，目前存在光和电无法有效隔离导致维护时电力绝缘损伤而引发电力线路故障甚至电气安全事故或造成光纤通信质量下降甚至通信中断等问题，同时由于各制造厂家生产的产品外形、接续方式和性能指标均有一定差异而导致采购时无法准确选型，施工维护无法进行标准化作业，迫切需要建立标准进行规范，为电力光纤到户工程的有效实施提供保障，同时也为电力光纤到户工程的可复制和可推广打下坚实的基础。
2 编制主要原则
本标准制定严格按GB/T 1.1《标准化工作导则第1部分：标准的结构和编写规则》，GB/T 1.2《标准化工作导则第2部分：标准中规范性技术要素内容的确定方法》要求进行。
3 主要工作过程
2017年6月1日-2017年12月31日，标准编制组深入北京、沈阳等地区电力光纤到户小区进行现场调研，明确OPLC终端接入附件的类型划分、内外部结构、使用场景和安装施工等要求，为OPLC终端接入附件整体设计提供依据；标准编制组开展光电单元结构类型和位置分布分析工作，明确终端接入附件与OPLC接口类型和方式，确定OPLC光纤类型，明确OPLC光电分离和接续方式；标准编制组开展专利分析调研工作，以确保设计方案具有新颖性、创造性和实用性要求。
2018年1月1日-2018年5月31日，标准编制组依据调研收资结果，开展样品试制和试验验证工作，通过样品试制验证工艺流程和工艺方案是否满足要求，通过试验验证明确试制样品是否可满足设计所要求的性能和指标要求。
2018年6月7日标准编制组在江苏南通召开标准编制启动会：成立标准编制工作组，宣贯标准编制的工作方案，对额定电压1kV（Um=1.2kV）及以下光纤复合低压电缆终端接入附件技术标准进行讨论，明确编制工作组织分工和工作安排。
2018年6月11日至2018年6月25日，完成所分配的标准相关章节和内容编写。
6月26日至6月30日，标准统稿人对工作组专家编写的材料进行整理和汇总。
2018年7月1日至2018年7月31日，工作组通过集中办公形式，对汇总的标准材料进行内部讨论和修订，形成额定电压1kV（Um=1.2kV）及以下光纤复合低压电缆光电一体化终端接入附件技术标准的征求意见稿。
4标准结构和内容说明
本标准适用于额定电压1kV（Um=1.2kV）及以下光纤复合低压电缆光电一体化终端接入附件，该终端接入附件适用于额定频率50Hz、额定电压为1kV以下的配电系统中，作为接收和分配电能以及光缆配线的光电一体化综合配线装置。
本标准规定了额定电压1kV（Um=1.2kV）及以下光纤复合低压电缆用光电一体化终端接入附件（以下简称终端接入附件）的命名、接口特性、信息、使用条件、结构和要求、性能要求、试验验证、例行检验、包装、运输和贮存要求。
本标准性能要求主要参照GB 7251.1-2013 低压成套开关设备和控制设备第一部分：总则（IEC 61439-1:2011,IDT），其中介电性能中对工频短时耐受电压要求有所提高，以使得光电一体化配电设备内光纤接续单元能够具有较高的防电击安全性，确保通信运维人员光纤接续操作过程中的安全。
介电性能中对工频短时耐受电压要求已参考相关标准要求确定，并通过理论分析和试验验证，认为在现有技术条件下基本能够达到而不必做重大提升。
能够为避免OPLC开剥后电力线芯因截去而浪费过多，限定了电力线芯截去总长度。
考虑到光纤接续单元采用成熟模块，一般已能够满足相关行业标准要求，只是可能经受配电设备产生的发热和机械振动影响，因此主要规定了与光纤连接牢固性相关的损耗性能。
5标准水平说明
通信光缆交接箱标准主要为YD/T 988《通信光缆交接箱》，电接续标准为GB 7251.12《低压成套开关设备和控制设备》，目前国内外尚无光电一体化终端接入附件标准，本标准在国内尚属首次编写。
6标准实施措施说明
本标准依据编写单位相关产品标准编写，该系列产品已应用于国家重点研发计划示范工程。
