OPLC光纤复合低压电缆

光纤复合海底电力电缆敷设摘要：光纤复合低压电缆是电网建设中的重要线缆之一。

随着国家智能电网的迅猛发展，OPLC将在电网建设中得到广泛的应用。

文章介绍了光纤复合电缆现场的敷设及安装工艺。

关键词：光纤复合；海底电力；电缆敷设中图分类号：U285.16 文献标识码： A1.工程概述本工程为台山核电项目的的光纤复合海底电力电缆敷设安装。

光纤复合海底电力电缆的敷设长度为4.65公里，敷设起点位于大陆腰古咀竖井，终端位于大襟岛盾构竖井，隧道内采用直线形式敷设。

2.光纤复合海底电力电缆敷设路线示意图3.电缆退扭架的介绍本工程电缆长度将近5KM，整盘电缆重约5T，电缆盘无法转动，这就需要对电缆进行退扭，因此退扭架的制作安装是本工程的关键；经过现场情况综合考虑，拟采用架子管搭设一个高14米、宽7米、长20米的斜平台作为电缆退扭架；（如上右图）4.主要施工设备布置为减少电缆牵引的摩擦力，在电缆牵引的路径上布设滑轮，滑轮间距5m。

为减小电缆通过拐弯处的侧压力，和确保电缆的弯曲半径，在大襟岛竖井处的地面和底部、腰古咀竖井的地面上设置弧形溜槽。

4.1弧形溜槽：在电缆转向处需设置弧形溜槽，溜槽有二种形式，一种为钢板弯卷制成，另一种则由多个滑轮组成，其目的为牵引施工时增加和减小摩擦力，防止电缆因弯曲半径过小导致损伤。

4.2牵引绞车：采用牵引绞车牵引的方式将电缆从大陆侧牵引至岛侧。

牵引绞车采用5t和8t电动绞车。

5t绞车设置于腰古咀侧竖井地面，8t 绞车设置在腰古咀侧竖井底部。

绞车与地基预埋件或其它设施可靠固定，防止牵引电缆时因牵引绞车移动造成事故。

布设完成后在电缆路径全程布放牵引钢缆（∮28mm）并与绞车联接。

4.3布缆机：因电缆牵引长度较长，牵引力较大。

采用布缆机布缆可最大程度地降低电缆头部的牵引力。

本次施工分别在电缆退扭平台、陆侧竖井入口处设置一台履带布缆机。

4.4滑轮：为使牵引拉力最小，电缆牵引作业时，在电缆下方需放置滑轮，滑轮有滚动轴承和滑动轴承二种形式。

中国移动山东公司2014年光纤复合低压电缆技术规范书一、工程概况1.1、项目背景中国移动通信集团山东有限公司（以下简称“山东移动”）2014年工程交流拉远可靠保障供电需要光纤复合低压电缆(Optical Fiber Composite Low-voltage Cable，以下简称OPLC)。

1.2、招标规模1.3、配置要求1.3.1、配置规格光纤复合低压电缆Optical Fiber Composite Low-voltage Cable（OPLC）是一种将光单元复合在低压电力电缆内，具有电力传输和光通信传输能力的电缆，适用于额定电压0.6/1kV及以下电压等级。

OPLC的规格由导电线芯和光单元的规格组成，在导电线芯和光单元规格之间用“+”号隔开。

导电线芯的规格包括额定电压、芯数、标称截面积；光单元的规格包括光纤芯数和光纤类别。

●额定电压等级：额定电压1kV及以下的光纤复合低压电缆；●燃烧特性代号应符合GT/T 19666－2005命名原则；●正常运行条件下聚氯乙烯绝缘混合料导体最高温度为70℃，聚氯乙烯护套混合料正常运行时导体最高温度为80℃；●应根据买方需求提供相应的光纤复合低压电缆接头盒1.3.2 招标产品满足规范和标准要求本次招标产品应符合以下规范和标准要求：GB/T 29839 －2013 额定电压1kV(Um=1.2kV)及以下光纤复合低压电缆GB/T 156－2007 标准电压（IEC 60038:2002，MOD）GB/T 2951.11－2008 电缆和光缆绝缘和护套材料通用试验方法第11部分：通用试验方法——厚度和外形尺寸测量——机械性能试验（IEC 60811-1-1:2001，IDT）GB/T 2951.12－2008 电缆和光缆绝缘和护套材料通用试验方法第12部分：通用试验方法——热老化试验方法（IEC 60811-1-2:1985，IDT）GB/T 2951.13－2008 电缆和光缆绝缘和护套材料通用试验方法第13部分：通用试验方法——密度测定方法——吸水试验——收缩试验（IEC 60811-1-3:2001，IDT）GB/T 2951.14－2008 电缆和光缆绝缘和护套材料通用试验方法第14部分：通用试验方法——低温试验（IEC 60811-1-4:1985，IDT）GB/T 2951.21－2008 电缆和光缆绝缘和护套材料通用试验方法第21部分：弹性体混合料专用试验方法——耐臭氧试验——热延伸试验——浸矿物油试验（IEC 60811-2-1:2001，IDT）GB/T 2951.31－2008 电缆和光缆绝缘和护套材料通用试验方法第31部分：聚氯乙烯混合料专用试验方法——高温压力试验——抗开裂试验（IEC 60811-3-1:1985，IDT）GB/T 2951.41－2008 电缆和光缆绝缘和护套材料通用试验方法第41部分：聚乙烯和聚丙烯混合料专用试验方法——耐环境应力开裂试验——熔体指数测量方法——直接燃烧法测量聚乙烯中碳黑和（或）矿物质填料含量——热重分析法（TGA）测量碳黑含量——显微镜法评估聚乙烯中碳黑分散度（IEC 60811-4-1:2004，IDT）GB/T 3048.9－2007 电线电缆电性能试验方法第9部分：绝缘线芯火花试验GB/T 3048.10－2007 电线电缆电性能试验方法第10部分：挤出护套火花试验GB/T 3956－2008 电缆的导体（IEC 60228:2004，IDT）GB/T 4909.2－2009 裸电线试验方法尺寸测量GB/T 6995.1－2008 电线电缆识别标志方法第1部分：一般规定GB/T 6995.2－2008 电线电缆识别标志方法第2部分：标准颜色GB/T 6995.3－2008 电线电缆识别标志方法第3部分：电线电缆识别标志GB/T 6995.5－2008 电线电缆识别标志方法第5部分：电力电缆绝缘线芯识别标志GB/T 7424.2－2008 光缆总规范第2部分：光缆基本试验方法（IEC 60794-1-2:2003，MOD）GB/T 9771(所有部分) 通信用单模光纤GB/T 12706.1－2008 额定电压1kV（Um=1.2kV）到35kV(Um=40.5kV)挤包绝缘电力电缆及附件第1部分：额定电压1kV（Um=1.2kV）和3kV(Um=3.6kV)电缆（IEC 60502-1:2004，MOD）GB/T 15972.20－2008 光纤试验方法规范第20部分：尺寸参数的测量方法和试验程序——光纤几何参数（IEC 60793-1-20:2001，MOD）GB/T 15972.22－2008 光纤试验方法规范第22部分：尺寸参数的测量方法和试验程序——长度（IEC 60793-1-22:2001，MOD）GB/T 15972.40－2008 光纤试验方法规范第40部分：传输特性和光学特性的测量方法和试验程序——衰减（IEC 60793-1-40:2001，MOD）GB/T 15972.42－2008 光纤试验方法规范第42部分：传输特性和光学特性的测量方法和试验程序——波长色散（IEC 60793-1-42:2001，MOD）GB/T 15972.44－2008 光纤试验方法规范第44部分：传输特性和光学特性的测量方法和试验程序——截止波长（IEC 60793-1-44:2001，MOD）GB/T 15972.45－2008 光纤试验方法规范第45部分：传输特性和光学特性的测量方法和试验程序——模场直径（IEC 60793-1-45:2001，MOD）GB/T 17650.1－1998 取自电缆或光缆的材料燃烧时释出气体的试验方法第1部分：卤酸气体总量的测定（idt IEC 60754-1:1994）GB/T 17650.2－1998 取自电缆或光缆的材料燃烧时释出气体的试验方法第2部分：用测量pH值和电导率来测定气体的酸度（idt IEC 60754-2:1991）GB/T 17651.1～17651.2－1998 电缆或光缆在特定条件下燃烧的烟密度测定（idt IEC 61034:1997）GB/T 18380.11－2008 电缆和光缆在火焰条件下的燃烧试验第11部分：单根绝缘电线电缆火焰垂直蔓延试验试验装置（IEC 60332-1-1:2004，IDT）GB/T 18380.12－2008 电缆和光缆在火焰条件下的燃烧试验第12部分：单根绝缘电线电缆火焰垂直蔓延试验 1kW预混合型火焰试验方法（IEC 60332-1-2:2004，IDT）GB/T 18380.13－2008 电缆和光缆在火焰条件下的燃烧试验第13部分：单根绝缘电线电缆火焰垂直蔓延试验测定燃烧的滴落（物）/微粒的试验方法（IEC 60332-1-3:2004，IDT）GB/T 18380.33－2008 电缆和光缆在火焰条件下的燃烧试验第33部分：垂直安装的成束电线电缆火焰垂直蔓延试验 A类（IEC 60332-3-22:2000，IDT）GB/T 18380.34－2008 电缆和光缆在火焰条件下的燃烧试验第34部分：垂直安装的成束电线电缆火焰垂直蔓延试验 B类（IEC 60332-3-23:2000，IDT）GB/T 18380.35－2008 电缆和光缆在火焰条件下的燃烧试验第35部分：垂直安装的成束电线电缆火焰垂直蔓延试验 C类（IEC 60332-3-24:2000，IDT）GB/T 18900－2002 单模光纤偏振模色散的试验方法GB/T 19666－2005 阻燃和耐火电线电缆通则JB/T 8137－1999（所有部分）电线电缆交货盘YB/T 024－2008 铠装电缆用钢带YD/T 629(所有部分) 光纤传输衰减变化的监测方法YD/T 769 中心管式通信用室外光缆YD/T 839（所有部分) 通信电缆光缆用填充和涂覆复合物YD/T 901－2009 层绞式通信用室外光缆YD/T 979－2009 光纤带技术要求和检验方法YD/T 1115(所有部分) 通信电缆光缆用阻水材料YD/T 1118.1 光纤用二次被覆材料第一部分：聚对苯二甲酸丁二醇脂YD/T 1181.1 光缆用非金属加强件的特性第1部分:玻璃纤维增强塑料杆YD/T 1181.2 光缆用非金属加强件的特性第2部分: 芳纶纱YD/T 1258 室内光缆系列YD/T 1997－2009 接入网用蝶形引入光缆IEC 60684－2:2003 绝缘软管第2部分：试验方法IEC 60724:2008 额定电压为1kV（Um=1.2kV）和3kV(Um=3.6kV)的电缆短路温度限制二、技术要求1、概述OPLC主要由光单元、导体、绝缘层、可能存在的填充物、可能存在的铠装层和护层等部分组成。

联系人：黄智 ☎：134******** QQ:1519344706
OPLC光纤复合低压电缆
产品截面图
■适用于多种业务类型，适应性强，扩展性强，产品适应面广。

■结构紧凑，纤密高度，柔软性，抗侧压性能好。

■具有良好的机械和环境性能，柔软、灵活、接续方便、并支承大容量数据传输。

■集光纤和电力输配电缆于一身，避免二次布线，可有效降低施工、网络建设等费用 ■光单元与电力电缆长期工作温度相兼容。

■护套的机械物理性能满足相关标准的要求。

产品使用
■用于室外配电箱到大厦的管道.架空
■用于光通信设备机房、光配线架的光连接以及光仪器、设备的光连接。

■用于尾纤和跳线接续.
■用于建筑物周边引入光缆。

产品标准
■护套光缆符合UL认证OFNR,OFNP要求。

■满足YD/T 1258.4-2005
结构参数
用户定制
光纤种类：单模G652A/B/C/D或G.655A/B/C,G.657A/B;多模62.5/125um,50/125um,OM3
电缆平方数：0.75MM，1.0MM,1.5MM,2.5MM,4MM,6MM，由客户具体指定。

护套材料：阻燃聚乙烯（PVC)、低烟无卤阻燃聚烯烃（LSZH)、聚氨酯（PU)或其他材料。

护套颜色：按照标准规定的颜色，也可是商定颜色。

交缆尺寸：标称光缆尺寸，也可是商定尺寸。

交货长度：与客户商定的长度，一般1km或2km。

其他要求：商定的其他特殊要求。

OPLC光纤复合低压电缆技术及应用□葛树国【摘要】目前，我国电信网、广电网、互联网三网的通信系统电缆网路是各自独立的，新建小区到住户三网线缆的安装、及运营是各自独立的，小区到住户的低压供电系统采用0．4/0．22kV普通电力电缆，为了整合网络资源，实现网络基础设施的“共建共享”，避免多个运营商所属的多种运营管理，节约金属、塑料管道等资源，节省国家建设投资，随着国家电网发展智能电网的实施，利用OPLC光纤复合低压电缆可将小区到住户的低压电力网与电信网、广播电视网、互联网等有机融合成“四网融合”。

【关键词】技术应用；四网融合；网络共建；资源整合【作者简介】葛树国，男，顺德电力设计院有限公司高级工程师一、OPLC光纤复合低压电缆结构OPLC光纤复合低压电缆（见图1），是将光纤复合在低压（0．4kV）电缆中，使电缆在进行电力传输的同时兼具光纤通信的功能。

OPLC光纤复合低压电缆是电力特种光缆的一种，主要适用于0．6/1kV及以下电压等级，是解决低压配网、用户网所需要的先进、可靠通信介质。

具有高可靠性、长寿命、与用电线路通用廊道等优点，作为电力光纤到户的主要传输质，将是未来信息高速公路的基石。

二、OPLC技术应用（一）在住宅小区的电力、通信系统的连接应用（图2）。

对于新建小区将直接使用OPLC。

利用OPLC可以免去其它电信、电视线缆的安装，小区的OPLC电缆连接，从安装区域3.下卧层受到的压力为：p z +pcz=74．2+67．2=141．4kPa4.垫层底面处土层（第②、③层）的地基承载力特征值按下式修正：f az =fak+ηd*γm（d－1．5）式中：faz－修正后的地基承载力特征值（kPa）；fak－地基承载力特征值取105kPa；ηd－深度修正系数，1．0；γm－垫层底面以上土的加权平均厚度，19．2kN/m3；d－下卧层顶面埋深，3．5m。

代入上式，计算结果faz=143．4kPa第②、③层土经深度修正后的承载力特征值为143．4 kPa，大于141．4kPa，故下卧层承载力满足设计要求。

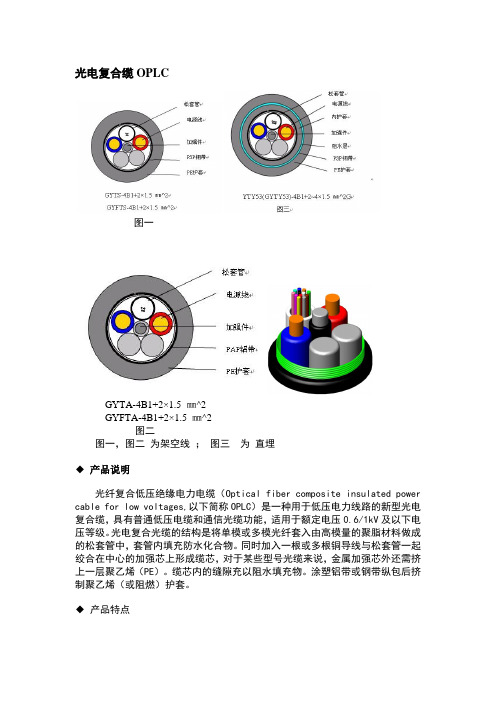

光电复合缆OPLC图一GYTA-4B1+2×1.5 ㎜^2GYFTA-4B1+2×1.5 ㎜^2图二图一，图二为架空线；图三为直埋◆产品说明光纤复合低压绝缘电力电缆（Optical fiber composite insulated power cable for low voltages,以下简称OPLC）是一种用于低压电力线路的新型光电复合缆，具有普通低压电缆和通信光缆功能，适用于额定电压0.6/1kV及以下电压等级。

光电复合光缆的结构是将单模或多模光纤套入由高模量的聚脂材料做成的松套管中，套管内填充防水化合物。

同时加入一根或多根铜导线与松套管一起绞合在中心的加强芯上形成缆芯，对于某些型号光缆来说，金属加强芯外还需挤上一层聚乙烯（PE）。

缆芯内的缝隙充以阻水填充物。

涂塑铝带或钢带纵包后挤制聚乙烯（或阻燃）护套。

◆产品特点使用光电复合缆远供系统线路设备容量比较灵活，既可用于用户密集地区，又可用于用户较分散的地区。

使用光电混合缆后由于近端电源模块采用了-48伏供电技术，在停电的情况下，依然能通过蓄电池变频升压后将电力经混合缆传输至远端接入点，使设备维持正常工作状态。

光电一体，解决另外再敷设电源线的问题，节省材料成本，同时避免给原有路线附加额外线路负荷带来的隐患。

光电可以同时施工，建设周期短，减少施工费用传统电缆重量重、施工不方便。

光电混合缆外径细、重量轻，光缆部分与电缆部分保持相对独立，便于安装时的引入、引出和连接，方便施工。

传统的接入网需要配备专用机房和专门的运维人员。

光电复合缆远端为室外机型，可以免机房，免维护。

◆适用范围长途通信和局间通信◆敷设方式架空和直埋◆技术参数◆温度范围储运、运行：-40℃~+70℃；敷设：-15℃~+60℃。

浅谈光电复合缆应用技术随着信息技术的不断发展，光纤通信在整个通信业中起到至关重要的纽带作用，成为现代通信的基石。

近5年来，通信带宽的不断提高和光纤通信系统成木的降低，使得在无线通信基站建设中，光纤拉远成为主流技术，由于光传输和电能传输属于2种不同的传输方式, 不会相互干扰，光电复合缆能同时实现电能和通信信号的传输，早在1978年光纤与海底电缆复合已经取得成功，而今电力传输OPGW（光纤复合架空地线）、OPPC （光纤复合相线）己经在国内相继使用，其中GD （接入网用光电复合缆）开始大量用于通信网络的建设中。

随着国家•四网”融合行动的启动，OPLC （光电低压复合缆）用量逐年增加。

甚至在电子产品中，弯曲不敏感光纤在原有连接设备的通信线材上也开始出现了光电复合缆。

1几种常用的光电复合缆光电复合缆既能传输电能或传输电信号，又能传输光信号，根据使用的范围不同，可分电力通信用光电复合缆、通信接入网用光电复合缆、电子产品用光电复合缆。

其中电力通信用光电复合缆以电力传输为主；通信接入网用光电复合缆以通信为主，主要用于向远程通信设备馈电；电子产品用光电复合缆主要用于数据的高速传输。

1.1电力通信用光电复合缆当代社会对电力和电网的安全性、稳定性和智能性的要求越来越高。

可靠、高效的电力通信是电网安全稳定系统和调度自动化系统的基础，也是实现电力系统现代化管理的重要前提。

电力通信的业务可划分为关键运行业务和事务管理业务两大类。

关键运行业务是指远动信号、继电保护信号、数据采集与监视控制系统、能量管理系统和调度电话等，它的信息量不大，但是通信的实时性、准确性和可靠性要求很高；事务管理业务是指行政电话、会议电话、会议电视、管理信息数据等，它的业务种类多，变化快，通信流量大。

目前电力通信网主要由光纤、微波及卫星通信构成主干线，各支路则利用无线通信、光纤通信、电力线载波等方式。

1.1.1光纤通信光纤具有抗电磁干扰能力强、传输容量大、传输衰减小、频带宽等优点，因此在电力部门应用广泛，常用的有：（2）光纤复合架空地线（OPGW）。

阐述光纤复合低压电缆的制造技术1 概述光纤复合低压电缆（OpticalFiberCompositeLow-VoltageCable，简称OPLC）是一种同时具有电能传输与光通信传输的复合电缆，通过电缆绝缘单线与光单元的不同组合，实现了智能电表到户，配合无源光网络技术，承载用电信息采集、智能用电双向交互、多网融合等业务。

随着国家电网“三网融合”工程项目的不断推进。

将通过实施电力光纤等智能电网工程，使电网与电信网、广播电视网、互联网等进行有机融合。

2 光纤复合低压电缆的主要特性和用途2.1 产品特点OPLC是将电力电缆和光缆通过工艺的手段结合在一起，其最大的特点是融合了光纤通信和电力传输的功能，速度快、传输容量大、衰减小，具有优良的传输性能、优异的机械性能和电气性能。

OPLC是在通信接入网中将光纤随低压电力线进行集成敷设，融合了光纤通信与电力传输的功能，集光纤和电力输配电缆于一身，避免二次布线，节约大量的金属、管道、塑料等资源，可有效降低施工、网络建设等费用，是目前性价比最高的“最后一公里”接入方案。

OPLC产品具有多路光纤，除了电网光通信自身需求外，还能分别为电信和广电运营商提供用户通路，相互独立、互不干扰。

其衰减系数在使用波长为1310nm时，衰减系数不大于0.36dB/km；使用波长为1550nm时，衰减系数不大于0.22dB/km。

2.2 主要用途本产品适用于额定电压0.6/1kV及以下线路中，供输配电能与光通信之用，可以广泛应用在智能社区、智能建筑、智能交通、智能家庭等各个领域。

3 光纤复合低压电缆的结构与设计OPLC是将光单元和电力电缆绝缘线芯通过工艺的手段绞合成缆在一起的过程，电缆的导体和绝缘的优劣等对性能的影响是很严重的，而光单元的传输特性主要是衰减特性，它直接影响光单元的中继距离和传输容量，光单元的使用寿命与其机械性能密切相关。

光单元的衰减包括弯曲损耗，微弯损耗和吸收损耗所产生的衰减。

谈光纤复合低压电缆(OPLC)的优势OPLC(光纤复合低压电缆)实现电力光纤到户，利用敷设到千家万户的低压电缆线路，充分利用电网最后一公里资源。

光纤复合低压电缆整合电网资源，实现网络基础设施的共建共享，实践国家三网融合战略，可以解决电线、网线、电话线、有线电视线等多条线路的多次施工，避免重复建设造成的干扰社区群众正常生活和重复投资。

OPLC是继OPGW、OPPC之后又一个光纤复合电缆。

集光纤、输电铜线、铜信号线对于一体，可以解决宽带接入、设备用电、应急信号传输等问题;通过PON技术，可以实现数据、语音、视频业务的传送和电表数据的透明传输,实现基于物联网技术的电力远程抄表、通知及缴费。

客户可以通过用户端拨打IP电话、上网、点播视频节目、观看高清电视，建立与电网互动的智能用电家庭。

OPLC具有高可靠性数据传输、价格低、连接方便等特点，优点有外径小、重量轻、占用空间小;光缆和电力线于一体，避免二次布线，降低工程费用;产品具有良好的弯曲和耐侧压性能;解决电力网的通信问题。

光纤复合电力电缆在未来家庭智能化、办公自动化、数字化变电站、工控网络化的数据传输中具有重要的地位。

光纤复合低压电缆的优势OPLC融合了光纤通信与电力传输的功能，相比单一功能传输线缆而言，它具有高可靠性数据传输、价格低、连接方便等特点，优点有外径小、重量轻、占用空间小;光缆和电力线于一体，避免二次布线，降低工程费用;具有良好的弯曲和耐侧压性能;解决电力网的通信问题。

光纤复合电力电缆OPLC在未来家庭智能化、办公自动化、数字化变电站、工控网络化的数据传输中具有重要的地位。

具体来说，OPLC可总结以下五点优势：1、集光纤和电力输配电缆于一身，避免二次布线，可有效降低施工、网络建设等费用。

相比传统的FTTH而言，使用OPLC作为智能电网用户端接入方案，节约大量的金属、管道、塑料等资源，可有效降低进入小区和用户的各项成本，是目前性价比最高的最后一公里接入方案。

oplc电缆标准
OPLC（光纤复合低压电缆）是一种由绝缘线芯和光传输单元复合而成的具有输送电能和光通信能力的线缆。

以下为一些常见的OPLC电缆标准：
额定电压U0/U：/1kV。

正常运行时电缆导体的最高额定温度：70℃。

短路时（最长持续时间不超过5S）电缆导体的最高温度：不超过160℃。

电缆的敷设温度：应不低于0℃。

敷设时电缆的允许弯曲半径：应不下于电缆外径的15倍。

电缆的使用寿命：在正确安装使用和不受超负荷外力及化学侵蚀状况下能正常运行25年以上。

电缆的应用场合：适用于额定电压/1kV及以下线路中，供输配电能和通信之用。

这些标准规定了OPLC电缆的基本特性、使用条件和使用寿命等，为OPLC 电缆的设计、生产和应用提供了指导。

以上内容仅供参考，建议咨询相关领域专业人士或查询专业网站获取更准确的信息。
