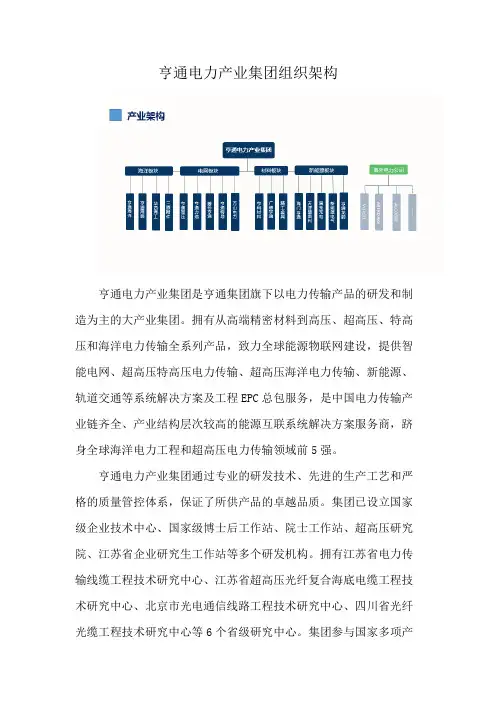

亨通电力产业集团组织架构亨通电力产业集团是亨通集团旗下以电力传输产品的研发和制造为主的大产业集团。
拥有从高端精密材料到高压、超高压、特高压和海洋电力传输全系列产品，致力全球能源物联网建设，提供智能电网、超高压特高压电力传输、超高压海洋电力传输、新能源、轨道交通等系统解决方案及工程EPC总包服务，是中国电力传输产业链齐全、产业结构层次较高的能源互联系统解决方案服务商，跻身全球海洋电力工程和超高压电力传输领域前5强。
亨通电力产业集团通过专业的研发技术、先进的生产工艺和严格的质量管控体系，保证了所供产品的卓越品质。
集团已设立国家级企业技术中心、国家级博士后工作站、院士工作站、超高压研究院、江苏省企业研究生工作站等多个研发机构。
拥有江苏省电力传输线缆工程技术研究中心、江苏省超高压光纤复合海底电缆工程技术研究中心、北京市光电通信线路工程技术研究中心、四川省光纤光缆工程技术研究中心等6个省级研究中心。
集团参与国家多项产品的技术规范和标准起草工作。
公司均通过3C认证、PCCC认证、CQC认证、煤安MA认证、船级社CCS认证、军标体系认证、TUV认证等国内、国际权威体系认证。
集团拥有国际一流的生产设备和检测仪器。
有芬兰NOKIA交联生产线、德国TROESTER挤橡生产线、意大利普洛佩斯铝合金特种导线连铸连轧设备和美国HIPO局放测试系统等一系列国际先进设备；可生产大长度（可连续21天不停机生产、35KV及以上长度无接头）、大截面（110/220KV可达3500mm2）高中低压电力电缆、海底电缆、光纤复合海底电缆等。
并在业内率先导入了OA、ERP、MRP等多种信息化管理系统，以及6S、6SIGMA、ISO9001、ISO14001和OHSAS18001等多种管理体系；集团建立以GB、IEC、AMD、ASTM、BS、AS、DIN等国际先进标准为基础的技术保障体系，实行了“全员、全过程、全性能”的产品质量控制模式。
制造标准采用中国标准、国际电工标准、英国、德国、澳大利亚、南非、欧洲、巴西、美国和日本标准，满足不同行业，工业应用领域的各类需求，为全球客户提供电力传输产业全系列产品。
亨通光缆检测报告一、引言亨通光缆是一种种特殊的通信光缆，因其特殊的结构设计和优质的材料使用，能够提供稳定且高效的传输性能，被广泛应用于电信、数据通信和光纤通信等领域。
为了确保亨通光缆的质量和性能符合需求，本检测报告对亨通光缆进行了全面的检测分析。
二、检测设备和方法本次检测采用了专业的光缆检测设备并结合了标准的检测方法，包括光源、光功率计、OTDR（光时域反射仪）等，通过对光缆的材料、接口、传输性能和信号质量等方面进行了综合性的检测与评估。
三、光缆材料检测1.外层护套检测：通过外观检查和护套厚度检测，确认亨通光缆的护套十分结实且厚度均匀，能够满足户外环境下的使用需求。
2.光纤芯检测：利用显微镜和OTDR仪器，对光纤芯进行了检测与评估。
结果表明，光纤芯的直径均匀，光纤纤芯质量良好，无明显拉伸、断裂或其它物理损伤。
四、光缆接口检测1.光缆连接头检测：通过光源和光功率计检测连接头的插入损耗和返回损耗，并与标准值进行对比。
结果显示，亨通光缆连接头的插入损耗都在合理范围内，返回损耗也较低，符合正常使用要求。
2.光缆接口检测：对亨通光缆接口进行了外观检查和信号传输测试，确保接口没有松动或其他异常。
测试结果表明，亨通光缆接口紧固可靠，信号传输质量良好。
五、光缆传输性能检测通过使用OTDR仪器和光纤耦合器，对亨通光缆的传输性能进行了全面测试。
1.传输距离测试：利用OTDR仪器检测光缆传输距离，并与标称传输距离进行对比。
结果显示，亨通光缆传输距离符合规格要求，能够满足不同场景下的应用需求。
2.传输损耗测试：通过光功率计检测光缆的传输损耗，并与标准值进行对比。
测试结果表明，亨通光缆的传输损耗适中，不会对信号质量产生明显影响。
3.信号衰减测试：利用OTDR仪器和光纤耦合器，检测光缆中的信号衰减情况，并与光缆设计值进行比较。
测试结果显示，亨通光缆中信号衰减较小，能够提供稳定且高质量的信号传输。
六、结论本次亨通光缆的综合检测结果显示，光缆材料质量良好，接口连接可靠，传输性能稳定。

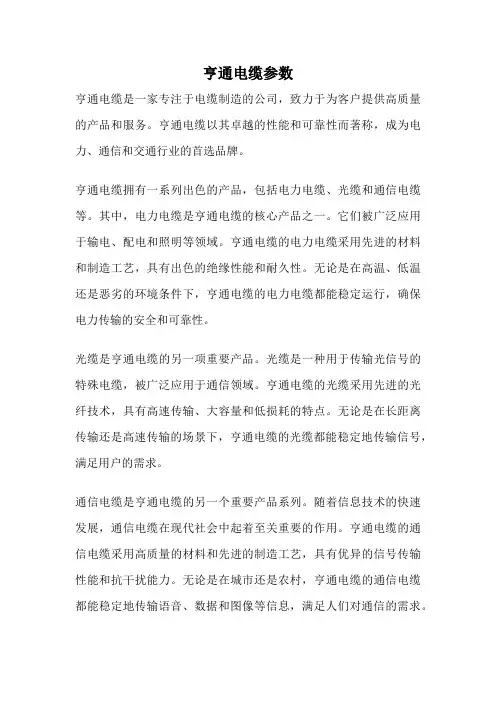

亨通电缆参数亨通电缆是一家专注于电缆制造的公司，致力于为客户提供高质量的产品和服务。
亨通电缆以其卓越的性能和可靠性而著称，成为电力、通信和交通行业的首选品牌。
亨通电缆拥有一系列出色的产品，包括电力电缆、光缆和通信电缆等。
其中，电力电缆是亨通电缆的核心产品之一。
它们被广泛应用于输电、配电和照明等领域。
亨通电缆的电力电缆采用先进的材料和制造工艺，具有出色的绝缘性能和耐久性。
无论是在高温、低温还是恶劣的环境条件下，亨通电缆的电力电缆都能稳定运行，确保电力传输的安全和可靠性。

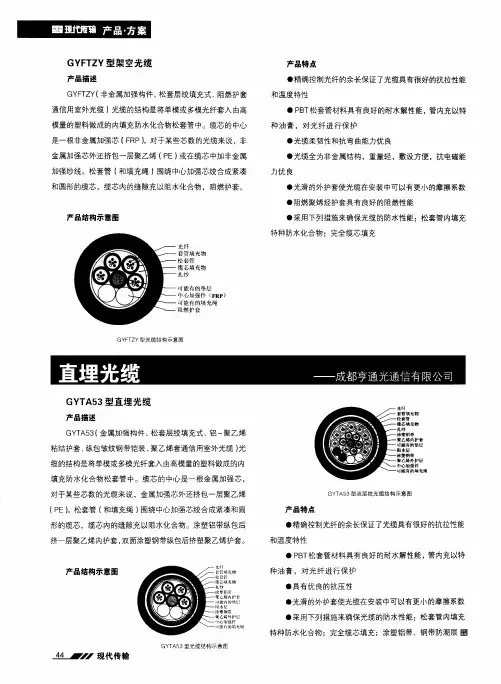

光缆是亨通电缆的另一项重要产品。
光缆是一种用于传输光信号的特殊电缆，被广泛应用于通信领域。
亨通电缆的光缆采用先进的光纤技术，具有高速传输、大容量和低损耗的特点。
无论是在长距离传输还是高速传输的场景下，亨通电缆的光缆都能稳定地传输信号，满足用户的需求。
通信电缆是亨通电缆的另一个重要产品系列。
随着信息技术的快速发展，通信电缆在现代社会中起着至关重要的作用。
亨通电缆的通信电缆采用高质量的材料和先进的制造工艺，具有优异的信号传输性能和抗干扰能力。
无论是在城市还是农村，亨通电缆的通信电缆都能稳定地传输语音、数据和图像等信息，满足人们对通信的需求。
除了产品本身的优势外，亨通电缆还注重服务质量。
公司拥有一支经验丰富、技术过硬的团队，能够为客户提供全方位的技术支持和解决方案。
无论是产品选择、安装还是售后服务，亨通电缆始终以客户满意为目标，努力为客户创造更大的价值。
亨通电缆凭借其优质的产品和服务，赢得了广泛的市场认可和用户信赖。
未来，亨通电缆将继续秉承“质量第一、客户至上”的原则，不断创新和进步，为用户提供更好的电缆解决方案，为人类社会的发展做出更大的贡献。
电力光缆介绍/tech/html/2011/8/3/2011831257298781.htm作者：顾利国周春东孙国华沈洪芬钱子明江苏亨通光电股份有限公司江苏亨通电力电缆有限公司0 前言：近年来，智能电网、FTTx和3G网络建设是支撑线缆行业蓬勃发展的主动力。
智能电网要求电力系统中辅以信息技术为支撑，实现电网的信息化、自动化和互动化的特征；FTTx和3G网络建设要求信息通信的同时解决网络终端设备的用电问题，因此应用于电力系统中兼顾电力传输和信息通信的各类复合缆和特种光缆（本文统称为电力光缆）应运而生。
电力光缆按敷式方式和应用场合可分为三种，即电力线附加型、杆塔添加型和电力线复合型。
电力线附加型主要有地线缠绕光缆（GWWOP）和捆绑式光缆（ADL）；杆塔添加型主要有全介质自承式光缆（ADSS）和金属自承光缆（MASS）；电力线复合型通常是指在传统的电力线中复合光纤单元，实现传统通电或防雷功能的同时进行光纤通信，主要有光纤复合架空地线（OPGW）、光纤复合架空相线（OPPC）、光电混合缆（GD）、光纤复合低压电缆（OPLC）等。
1 地线缠绕式光缆GWWOP和捆绑式光缆ADL（1）地线缠绕式光缆GWWOP（Ground Wire Wind Optical Cable）——是一种直接缠绕在架空地线上的光缆，它沿着输电线路以地线为中心轴螺旋缠绕在地线上，形成一种依附于输电线支承的光传输媒介。
（2）捆绑式光缆ADL（All Dielectric Lashed Cable）——是一种通过一条或两条抗风化的胶带、被覆芳纶线或金属线捆绑在地线或相线上。
与GWWOP光缆相比，减少了光缆由于弯曲缠绕而引起衰减偏大或应力增加。
图1. GWWOP和ADL光缆安装示意图这两类光缆被统称为附加型光缆—OPAC（Optical Attached Cable），一般用于35kV以下线路中，早在上世纪80年代初就已经开发并被电力部门所使用，是电力系统中建设光纤通信网络既经济又快捷的方式。
他们不是自承式光缆，是附加在原有地线或相线上的，如图1所示，因此该缆具有轻型柔软、且外径小等优点，一般采用全介质中心管式光缆结构，如图2所示，非金属加强层通常采用芳纶纤维纱、玻璃纤维纱和玻璃纤维带等柔性材料。
图2. 常用GWWOP和ADL光缆结构图这两类缆安装时需要特殊的器具，安装完后，光缆直接与电力线接触，所以都需要承受线路短路时相线或地线上产生的高温，都有外护套材料老化问题，因此虽然研究和应用早于ADSS光缆，但是在国内没有大范围的应用。
在线路设计时，还需覆冰和风载校验电力线和杆塔强度。
2 全介质自承式光缆ADSS和金属自承式光缆MASS（1）全介质自承式光缆ADSS（All dielectric self-supporting optical fiber cable）——是一种利用现有的高压输电杆塔，与电力线同杆架设的特种光缆，具有工程造价低、施工方便、安全性高和易维护等优点。
ADSS光缆是自承式架空敷设，应具有较大的抗拉强度，以保证正常运行时能承载外界环境影响。
ADSS 光缆主要承载元件为芳纶纱线，根据结构可分为中心管式和层绞式两种，其中层绞式结构分为单护层和双护套结构，具体如下图3。
图3 ADSS光缆结构图ADSS光缆在力学设计时，除具有一定的抗拉强度外，还需考虑一定档距下安装ADSS光缆对地面的安全距离和满负载环境下对地安全距离，以防影响路面正常运作。
另一方面，由于高压电力线周围存在着一定的高压电场环境，容易腐蚀损害ADSS光缆，因此ADSS光缆在敷设时不仅要选择适宜的悬挂点，同时外护套也需具有一定的耐电腐蚀能力。
根据DL/T 788-2001《全介质自承式光缆》标准要求，外护套可以分为A级（电位小于12kV）和B级（电位大于12kV），其中B级护套（通常称为耐电痕护套料）根据实际应用，一般建议悬挂点运行电位不超过25kV。
（2）金属自承式光缆MASS（Metal Aerial Self-Supporting optical fiber cable）——不锈钢管光纤单元结构，考虑MASS光缆同ADSS光缆一样与现有杆塔进行同杆架设，为减少对杆塔的额外负载，要求MASS 光缆结构小、重量轻。
因此MASS光缆结构采用中心管式，即不锈钢光纤单元外面绞合一层镀锌钢丝或铝包钢丝，通常从成本考虑，以镀锌钢丝为主，如图3所示。
图3. MASS结构图MASS光缆在力学设计时与ADSS光缆类似，同样需要进行档距—拉力—弧垂验算。
但是在安装敷设时，应选择合适的悬挂点，一方面与电力线保持一定的安全距离；另一方面，因为MASS光缆是金属结构，通过良好的接地处理和选择弱电场安装点，可以方便的解决电腐蚀问题。
因为MASS光缆是全金属结构，在一些鼠害猖狂地区，它还可以作为有效的防鼠光缆架空应用。
3 光纤复合架空地线OPGW和光纤复合架空相线OPPC（1）光纤复合架空地线OPGW（Optical fibre composite overhead ground wires）——它具有传统地线防雷的功能，对输电导线抗雷电提供屏蔽保护的作用，同时通过复合在地线中的光纤来传输信息。
常见的OPGW结构主要有三大类，分别为铝管型、铝骨架型和不锈钢管型，如图4。
图4 OPGW结构图OPGW的关键技术之一是短路电流引起的温升和OPGW的最高使用温度，图4中前两种结构的OPGW在短路电流冲击时，铝管和铝骨架会产生相对较高的温度且向内部扩散，进而影响光纤传输甚至断纤现象，而不锈钢管型明显改善很多。
若结构中含有铝，在超过200℃以后，首先是铝产生不可逆塑性形变，在结构受到破坏的同时，OPGW增大的弧垂不但不能保持与导线的安全间距还将可能与导线相碰，若是全钢结构则可短时工作在300℃。
OPGW在新建线路中应用具有较高的性价比，在设计时，OPGW的短路电流越大时，就需要用更多的铝截面积，则抗拉强度相应降低；而在抗拉强度一定的情况下，要提高短路电流容量，只有增大金属截面积，从而导致缆径和缆重增加，这样就对线路杆塔强度提出了安全问题。
但是OPGW设计时其电气性能（如直流电阻）和机械性能（如档距—张力—弧垂特性）应与另一根地线接近。
（2）光纤复合架空相线OPPC（Optical Fiber Composition Phase Conductor）——是将光纤单元复合在相线中，具有相线和通信的双重功能，弥补了新建电网线路中无架空地线却要通信的场合，主要有中心管式和层绞式两种，如图5。
图5 OPPC结构图虽然OPPC结构与OPGW类似，但是在设计却有很大差异。
首先，OPPC由于具有相线的功能，长期承载电力传送，因考虑长期运行温度对光纤传输性能和光纤寿命的影响；其次，OPPC的机械性能和电气性能应与相邻导线一致，如直流电阻或阻抗与相邻导线相似，以保证远端电压变化保持三相平衡；再次，OPPC安装在高压系统中，其安装的金具和附件（如耐张线夹，悬垂线夹和终端接头盒）需绝缘，线夹可用相应的绝缘耐张线串或绝缘悬垂串，光电绝缘/分离和连接则需要特殊的技术，对施工的要求也比较高。
4 接入网用光电混合缆GD接入网用光电混合缆GD（Optical and electrical hybrid cables for access network）——俗称综合光缆，它集光纤、金属线对和馈电线于一体，可以同时传输光信号、电信号和电能，其典型结构如图6。
随着接入网技术和市场的快速发展，光纤通信开始进入新一轮高速增长阶段, 移动通信、数字电视（中间转换）、宽带接入、FTTx、农村村村通工程等将通信光缆和设备不断地向用户延伸，远端基站、通信机房、用户接入点等设备开始大量应用，而设备的供电却成为通信运营商十分棘手的问题，为解决此问题，中国通信标准化协会发布了YD/T 2159－2010《接入网用光电混合缆》，为该产品的设计和应用提供了理论基础。
虽然我们可以通过GD光缆可以给远端设备供电和传输信息，但是馈电线中存在线路损耗，且随着传输距离的加长而增大，同时还存在着压降问题。
因此，高压直流远供电无疑是解决长距离通信的最佳方案。
高压直流远供电系统的原理是将机房内开关电源的48 V 直流电通过远供电源局端设备隔离升压到约200～400 V 直流高压，将直流高压电通过GD光缆中馈电线传输到远端设备处，传输过程中电源处于对地悬浮状态，通过远端设备进行电压逆变，变换到远端设备所需电压（如DC48 V 或AC220V），最终实现远端设备正常通信，如图7。
图7 高压直流远端供电原理图GD光缆在结构设计过程中，主要是馈电线的截面积选取，馈电线的截面积与传输距离、用电设备功率、传输电压等级、远供电设备接收电压范围等有关，线缆设计完后，还需进一步验算线缆损耗，一般线缆损耗功率不超过远供局端设备输出功率的10％为宜。
5 光纤复合低压电缆—OPLC光纤复合低压电缆OPLC（Optical Fiber Composite Low-Voltage Cable）——是将经过保护后的光纤单元置于电力线缆中，可用于额定电压0.6/1kV及其以下电力系统中，同时解决光纤信息通信的问题。
OPLC 倡导的电力光纤到户（Power and Fiber to the home，简称PFTTH），即配合无源光网络（PON）技术，实现电信网、电力传输网、电视网和互联网等“多网融合”的概念完全符合我国现阶段电信运营商提出的“三网融合”建设的浪潮，因此可以通过OPLC构建电信公共服务平台，加速和节约我国光纤到户建设。

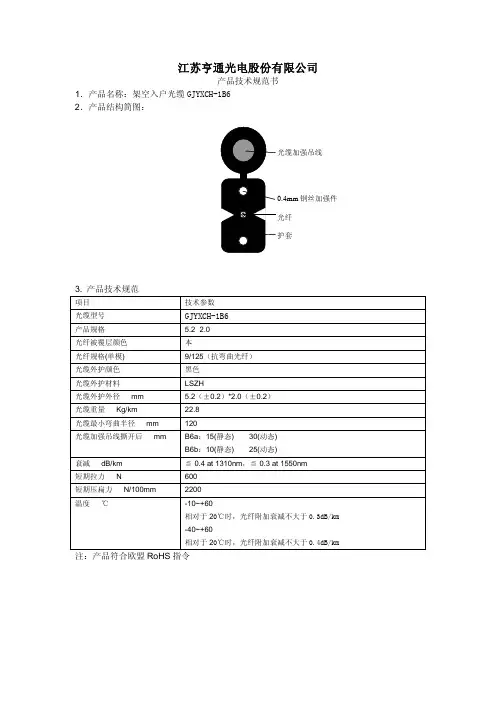

OPLC在设计时，主要考虑是光单元结构的选用，层绞式光缆可以包含较多芯数光纤，比较适宜配网时光缆的分歧和交接应用；蝶形光缆因施工接续时可采用快速连接器进行冷接，施工快速方便，比较适合入户应用。
根据组网特性和实际使用芯数状况，我们选取中心管式光缆、层绞式光缆和蝶形光缆三种结构作为OPLC 的光单元，且光单元由非金属全介质材料组成，如图8所示。
图8 OPLC典型光单元结构示意图层绞式光单元和中心束管式光单元根据不同的敷设形式，又分为干式和油膏填充式。
干式光单元可以满足大芯数垂直敷设的需要，特别是在高层楼垂直布线中应用较多，可以解决垂直敷设时油膏滴流问题，为OPLC 在不同场合的应用提供了方便。
考虑紧套光纤结构对温度敏感性较大，一般不建议在OPLC中应用。
OPLC结构如图9所示，分为入户用和配网用两大类。
图9 OPLC结构图OPLC在产品开发之初主要讨论的问题是电力导线在长期工作过程中产生的热量对光纤的影响。
亨通集团在产品开发之初，同上海电缆研究所合作对OPLC进行耐压认证性测试，也就是认证电力导体温度在75～80℃时（超出GB 50217－2007《电力工程电缆设计规范》中规定聚氯乙烯绝缘电力电缆导体最高持续工作温度70℃），监控绝缘芯线间温度（也就是光单元外表温度），具体如图10所示，经过18天不间断测试，在导体温度不超过80℃时，绝缘芯线间温度小于70℃，考虑光单元外护套对光纤的隔热保护作用，光纤正常工作温度不超过70℃，完全满足光纤长期使用条件，并且整个试验过程中，光纤衰减变化符合相关标准要求。
