第6章 机件常用的图样画法

  • 格式：pptx
  • 大小：1.24 MB
  • 文档页数：24

下载文档原格式

  / 24

合集下载

精品课件-机械制图与CAD技术基础-6 PPT课件：第六章 机件的常用表达方法

精品课件-机械制图与CAD技术基础-6 PPT课件：第六章 机件的常用表达方法

二、简化画法
1.机件上的若干按一定规律分布的相同要素（如孔、 槽等），可以只画出一个或几个，其余只需画出中心 线表示其中心位置，如图所示。
二、简化画法
2. 在不致引起误解时，可用细实线绘制过渡线用粗 实线绘制相贯线，还可用圆弧代替非圆曲线；当两回 转体的直径相差较大时，相贯线可用直线代替曲线。， 如图所示。
a
b
6.4 其他表示法
一、局部放大图
把图样中部分细小结构用大于原图形所采用 的比例画出的图形，称为局部放大图。如图所示。
局部放大图可以画成视图、剖视图和断面图， 与被放大部位的表达方法无关。局部放大图的比例是 指放大图与机件相应要素线性尺寸的比值，与原图形 所采用的比例毫无关系。
一、局部放大图
局部放大图一般配置在被放大部位的附近，以便 看图方便。画局部放大图时要做到两点：一是用细实线圆 （或长圆）在原图形中把被放大部位圈出，二是在局部放 大图的上方注写放大图的比例。如果图样中同时有多处被 放大时，要用罗马数字I、II、III------依次标明被放大 的部位，并在相应局部放大图的上方标出相应的罗马数字 （图形名称）和所采用的比例。必要时，可以用几个视图 来表达同一个被放大的部位，如图所示。
3.局部剖视图 画局部剖视图应注意以下几个方面：
（1）局部剖视图中剖视与视图之间用波浪线或双折线 分界，波浪 线应画在机件的实体上，即波浪线既不能超出实体的轮廓线， 也不能 画在机件的中空处，如图所示。
三.剖视图的种类
3.局部剖视图 画局部剖视图应注意以下几个方面：
（2）波浪线不能与其他图线重合，也不能画在轮廓线 的延长线上。
二、简化画法
8.在不致引起误解的情况下，剖视图或断面图中的剖 面符号可以省略不画，如图所示。

机械制图－第六章图样表示方法－其他表达方法-工程

机械制图－第六章图样表示方法－其他表达方法-工程

机械制图－第六章图样表示方法－其他表达方法-工程★6.5 其他表达方法★6.5.1 局部放大视图★6.5.1.1 概念机件上某些细小结构在视图中表达的还不够清楚，或不便于标注尺寸时，可将这些部分用大于原图形所采用的比例画出，这种图称为局部放大图，。

★6.5.1.2 标注局部放大图必须标注，标注方法是：在视图上画一细实线圆，标明放大部位，在放大图的上方注明所用的比例，即图形大小与实物大小之比（与原图上的比例无关），如果放大图不止一个时，还要用罗马数字编号以示区别。

局部放大图举例注意：局部放大图可画成视图、剖视图、断面图，它与被放大部位的表达方法无关。

局部放大图应尽量配置在被放大部位的附近。

★6.5.2 有关肋板、轮辐等结构的画法1、机件上的肋板、轮辐及薄壁等结构，如纵向剖切都不要画剖面符号，而且用粗实线将它们与其相邻结构分开。

2、回转体上均匀分布的肋板、轮辐、孔等结构不处于剖切平面上时，可将这些结构假想旋转到剖切平面上画出。

★6.5.3 相同结构的简化画法当机件上具有若干相同结构（齿、槽、孔等），并按一定规律分布时，只需画出几个完整结构，其余用细实线相连或标明中心位置，并注明总数，工程《机械制图－第六章图样表示方法－其他表达方法》(https://www.)。

★6.5.4 较长机件的折断画法较长的机件（轴、杆、型材等），沿长度方向的形状一致或按一定规律变化时，可断开缩短绘制，但必须按原来实长标注尺寸。

★6.5.4 较长机件的折断画法机件断裂边缘常用波浪线画出，圆柱断裂边缘常用花瓣形画出。

★6.5.5 较小结构的简化画法机件上较小的结构，如在一个图形中已表示清楚时，在其它图形中可以简化或省略。

在不致引起误解时，图形中的相贯线允许简化，例如用圆弧或直线代替非圆曲线。

★6.5.6 某些结构的示意画法网状物、编织物或机件上的滚花部分，可在轮廓线附近用细实线示意画出，并标明其具体要求。

当图形不能充分表达平面时，可以用平面符号（相交细实线）表示，如已表达清楚，则可不画平面符号。

第6章 机件形状的常用表达方法

第6章 机件形状的常用表达方法

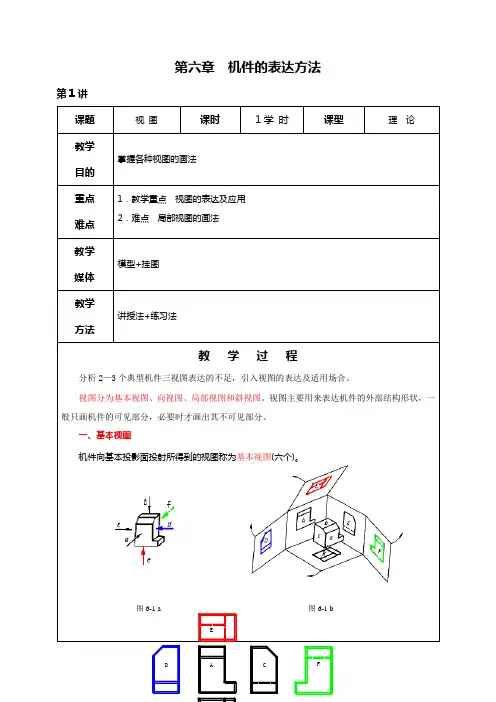

第六章 机件的表达方法
第1讲
“×”或“
A
第2～3讲
(a)
（a）
图
适用场合：外形简单，内腔结构复杂的不对称机
局部剖视图
，所得的剖视图。

如图6-13所示，机件主视图外形
正画出的剖视图，应标注旋转“中的“ A
几个平行的剖切平面剖切
模具卸料板，其内部具有四种不同的孔、槽结构且他们的中心线排列在几个互相平行的平面上，适合采用几个平行的剖切平面的剖切方法。

图注意事项：
6-25是采用几个相交的剖切面剖切获得的半剖视图。

图
获得的全剖视图，采用展开画法时，则应标注“×—×展开”字样。

第4讲
第5讲。

机械制图第6章 表达机件形状的常用方法PPT课件

机械制图第6章 表达机件形状的常用方法PPT课件
① 斜视图主要表达机件上倾斜结构的实形，其余部 分的投影不必画出，可用波浪线或双折线断开。
画斜视图时应注意以下几点： ② 斜视图必须标注。在视图上方标注视图的名称 “”，在相应的视图附近用箭头指明投射方向，并 标注同样的字母“”，字母一律写成水平方向。
画斜视图时应注意以下几点：
③ 必要时允许将斜视图旋转配置，此时须在视图上方 加注旋转符号，箭头的旋向应与图形旋转方向一致， 表示斜视图名称的字母应靠近旋转符号的箭头端。
2．在相应视图附近用箭头指明投射方向，并标注相同 字母。
6.1.3 局部视图
——将机件某个局部的结构和形状向基本投影面 投射所得的视图。
画局部视图时应注意以下几点： ① 局部视图的断裂边界用波浪线（或双折线）画出。 ②当所表示的局部结构是完整的且外部轮廓又是封 闭时，波浪线可省略不画 。
画局部视图时应注意以下几点： ③ 局部视图可按基本视图的配置形式配置，当中间 又没有其他图形隔开时，则不必标注。 ④局部视图可按向视图的配置形式配置和标注。
4．剖视图的标注
剖视图标注的内容包括如下三个要素： （1）剖视图名称——一般应在剖视图上方用大写字母 标注出视图名称“×—×”。 （2）剖切位置——在相应的视图 上，用剖切符号的粗短线（长度 约为5～10mm）表示剖切面起止 和转折位置，并在旁边标注与剖 视图名称相同的大写字母“×”。 （3）投射方向——在上述粗短线
在实际制图时，还应根据机件的形状和结构特点， 选择必要的基本视图 。 例：阀体 选择基本视图的原则——
在表达清晰、完整的前提下，以尽量少的视图清 楚表达机件的形状，避免重复。
采用四个 视图来表达
6.1.2 向视图
——不按基本视图位置关系配置的，即可自由配 置的向视图。

数控技术应用课件--机件图样的画法

数控技术应用课件--机件图样的画法
第六章 机件图样的画法
机件的常用表达方法
第一节 视图 视图主要用来表达机件的外部结构形状。视图分
为：基本视图、向视图、局部视图和斜视图。 1．在原来的三个视图上再加上右视图、仰视图、
后视图，这六个视图叫做基本视图。 2．这六个视图仍然要符合投影规律：主、俯、仰、
（后）：长对正；主、左、右、后：高平齐；俯、 左、仰、右：宽相等。 除后视图外，各视图的里边，均表示机件的后面， 而各视图的外面均表示机件的前面。
ቤተ መጻሕፍቲ ባይዱ
一．基本视图和向视图
配置 如按规定配置则可以不标注视图的名称，不按规定
配置，则在视图的上方，应用字母标注出视图的名称，并 在相应的视图附近，用箭头指明投影方向，标注上相同的 字母。

第六章机件常用表达方法PPT课件

第六章机件常用表达方法PPT课件
半剖视图主要用于内、外形状都需要表 达的对称机件，当机件接近对称时，且不对 称部分已在其他视图中表达清楚，也可画成 半剖视图。
回节目录
20
A—A
不能 表达 外形
A
A
存在什么问题？
点击体 动画
21
已表达清 楚的内形 虚线不画
A—A
2.半剖视图
以对称线
为界，一半画 视图，一半画 剖视。
点击体 动画
22
点击体 动画
点击体 动画
回节目录
26
局部剖视图用波浪线与视图分界，波浪线表示机
件断裂处边界线。画波浪线应注意： •波浪线不能与轮廓线重合； •波浪线不能超出视图的轮廓线； •波浪线若遇到孔、槽等结构时，必须断开。
波 浪波线浪不 能线 不 能 与 轮与廓轮线 重廓合线 重 合
波浪线不应 超出轮廓线
中空处不应 画波浪线
2.局部视图的标注
视图名称“X” 、箭头和字母“X”。 标注省略：
当局部视图按基本视图的形式配置时,可省略标注。
回节目录
11
四、斜视图 将机件向不平行于基本投影面的平面投射
所得的视图。 1)斜视图的标注与局部视图相同，但一般不能 省略 。 2)斜视图一般按投影关系配置，也可按向视图 的形式配置。
为使画图方便，可将斜视图的图形旋转某 一角度（至水平或垂直位置）后画出。
“X-X”标注，并在剖切符号的附近标出相同的字
母。
剖切符号和字母的省略：
１）当剖视图按投影关系配置时，可省略箭头。
２）当平行于基本投影面的单一剖切平面通过机
件的对称平面剖切机件，且剖视图按投影关系配置
时，可全部省略。
回节目录
17
剖视图的画图过程

第6章 机械制图机件的表达方法

第6章 机械制图机件的表达方法

图6-5 压紧杆三视图 -
资 讯
为表达压紧杆倾斜结构的实际形状， 为表达压紧杆倾斜结构的实际形状，可以加一个与倾斜结构平行 的正垂面作为新的投影面，并沿垂直于新投影面的方向投射， 的正垂面作为新的投影面，并沿垂直于新投影面的方向投射，便可 得到反映倾斜结构实形的投影。 得到反映倾斜结构实形的投影。
图6-4 局部视图 -
资 讯
6.1.4 斜视图 将物体向不平行于基本投影面的平面投射所得到的视图， 将物体向不平行于基本投影面的平面投射所得到的视图，称为斜 视图。 视图。 所示为压紧杆的三视图。 图6-5所示为压紧杆的三视图。由于压紧杆上有一倾斜的耳板，其 所示为压紧杆的三视图 由于压紧杆上有一倾斜的耳板， 俯视图和左视图均不能反映实形。 俯视图和左视图均不能反映实形。
图6-4 局部视图 -
资 讯
2. 局部视图的配置 局部视图通常配置在基本视图的位置，也可按向视图的方法配置 局部视图通常配置在基本视图的位置， 局部视图。 局部视图。 3. 局部视图的标注
● 一般应在局部视图上方用大写拉丁字母标注视图的名称，并在相应视图附近 一般应在局部视图上方用大写拉丁字母标注视图的名称， 用箭头指明投射方向，同时标注相同的字母。 用箭头指明投射方向，同时标注相同的字母。 ● 若局部视图按基本视图配置，中间没有其它图形隔开时，可省略标注。 若局部视图按基本视图配置，中间没有其它图形隔开时，可省略标注。
正确 错误 正确 错误
Hale Waihona Puke -10 剖视图中的可见轮廓线 图6-11 剖视图中的虚线
错误
资 讯
● 剖切面与物体的接触部分称为剖切区域。绘制剖视图时，应按标准规定在剖 剖切面与物体的接触部分称为剖切区域。绘制剖视图时， 切区域画出剖面符号。 切区域画出剖面符号。

第6章.机件图样的画法

第6章.机件图样的画法

⑵ 移出断面的标注方法
A－A B B×A来自AA A AA
在剖视图内不能出现不完整要素。 ③ 在剖视图内不能出现不完整要素。
A A－A A A－A
A
A A
A A
A
错误
正确
A －A
④ 当两个要素在图形上有公共
对称中心线或轴线时， 对称中心线或轴线时，可以 对称中心线或轴线为界各画 一半。 一半。
A
A A
A
⒊ 两相交的剖切平面
A
B－B A
用半剖视表示形状基本对称的机件
注：不对称部分一定另有图形表达清楚。 不对称部分一定另有图形表达清楚。
3.局部剖 3.局部剖
A－A B B
用剖切平面局部 地剖开物体所得的剖 视图。 视图。
B－B A A
3.局部剖 3.局部剖
A－A B B
用剖切平面局部 地剖开物体所得的剖 视图。 视图。 可用双折线 代替波浪线 波浪线。 代替波浪线。
按基本位置配置
自由配置
※在向视图的上方标注字母，在相应视图附近用箭头 在向视图的上方标注字母， 指明投射方向，并标注相同的字母。 指明投射方向，并标注相同的字母。 ※表示投射方向的箭头尽可能配置在主视图上，只是 表示投射方向的箭头尽可能配置在主视图上， 表示后视投射方向的箭头才配置在其它视图上。 表示后视投射方向的箭头才配置在其它视图上。
剖视图按基本视图关系配置时，可省略箭头。 ◆ 剖视图按基本视图关系配置时，可省略箭头。 当单一剖切面通过机件的对称（或基本对称）平面， ◆ 当单一剖切面通过机件的对称（或基本对称）平面， 且剖视图按基本视图关系配置时，可不标注。 且剖视图按基本视图关系配置时，可不标注。
4. 画剖视图的注意事项

机械制图第六章图样的基本表示法

机械制图第六章图样的基本表示法
解： (1) 形体分析，选 定主视图的投射方 向
(2) 确定表达方案， 绘制图样
阀体轴测图
wangchenggang
20/60
方案一：
阀体的表达方案（之一）
21/60
wangchenggang
方案二：
阀体的表达方案（之二）
22/60
wangchenggang
方案三：
阀体的表达方案(之三）
23/60
一组相交剖切面剖切的全剖视
5/60 wangchenggang
转折处 不画线
用组合的平面剖切—复合剖
转折处 不出现 不完整 结构(如 半个孔)
6/60 wangchenggang
复合剖加展开
转折处 不出现 不完整 结构(如 半个孔)
wangchenggang
转折处 不画线
7/60
返回
用柱面的剖切
wangchenggang
25/60
1. 视图（包括剖视、断面）选择的原则 主视图选择的原则: a. 表示物体的信息量最多； b. 尽量与物体的工作位置、加工位置或安装位置一致。 其它视图选择的原则： a. 在明确表示物体的前提下，使视图的数量为最少； b. 尽量避免使用虚线表达物体的轮廓及棱线； c. 避免不必要的细节重复。
（2）用几个平行剖切平面的剖切
1/60 wangchenggang
（3）用几个相交剖切平面的剖切
泵盖模型动画
2/60 wangchenggang
a) 泵盖
一组相交剖切面剖切的全剖视
3/60 wangchenggang
摇杆模型动画
4/60 wangchenggang
b) 摇杆 剖切平面通过筋、肋板、辐板等 结构的纵向对称面时，不画剖面 线，用粗实线与邻接部分分开。

第六章-机械图样的基本表示法PPT优秀课件

第六章-机械图样的基本表示法PPT优秀课件
主视图若 采用全剖
问题：如果采用全剖， 就不能表达此机件的外 形，即前面的耳板没表 达清楚。 怎么办？
20
解决办法：主视图采用半剖视图
已表达清 楚的内形 虚线不画
画法：以对称线为界， 一半画视图，一半画剖 视。
注意：不能用轮廓线代 替分界线
21
完整的半剖视图表达方案
耳板的孔也只能采 用半剖视图来表达其内 部结构，如A－A。
当所表示的局部视图的外轮廓成封闭时，则不必画 出波浪线，如B向局部视图。 （2）局部视图的配置可选用以下形式，并进行必要 的标注：按基本视图的配置形式配置，如图中位于 左视图处的局部视图，则不必标注。 按向视图的 配置形式配置和标注，如图中的B向局部视图。
10
三、斜视图
问题：对于机件上的倾斜部分由于不平行基本投影面， 那么该部分在基本投影面的投影不反映实形。
12
综合举例： B A A B 13
第二节 剖 视 图
在用视图表达机件时，其内部结构都用虚线来表示，内部结构形状越复杂，视 图中就会出现许多虚线，这样会影响图面清晰，不便于看图和标注尺寸。
为了减少视图中的虚线，使图面清晰，可以采用剖视的方法来表达机 件的内部结构和形状。
14
一、剖视图的形成、画法和标注
1. 全剖视图
用剖切平面（一个或几个）完全地剖开机件所得的剖 视图称为全剖视图
适用范围：
全剖视图适用于机件 外形比较简单，而内部结 构比较复杂，图形又对称 时。
如果单一剖切平面通过 机件的对称平面或基本对 称平面，且剖视图按投影 关系配置，中间又没有其 它图形隔开时，可省略标 注。
19
2. 半剖视图
2
第一节 视 图
视图：用正投影法所绘制出物体的图形。 视图主要用于表达机件的外部结构形状，对机件中不可 见的结构形状在必要时才用细虚线画出。 视图分类：基本视图

(整理)第6章机件形状的常用表达方法

(整理)第6章机件形状的常用表达方法

第六章机件的表达方法第1讲
“×”或“
A
第2～3讲
(a)
（a）
图
适用场合：外形简单，内腔结构复杂的不对称机
局部剖视图
，所得的剖视图。

如图6-13所示，机件主视图外形
正画出的剖视图，应标注旋转“中的“ A
几个平行的剖切平面剖切
模具卸料板，其内部具有四种不同的孔、槽结构且他们的中心线排列在几个互相平行的平面上，适合采用几个平行的剖切平面的剖切方法。

图注意事项：
图6-26
是采用几个相交的剖切面剖切获得的半剖视图。

图
获得的全剖视图，采用展开画法时，则应标注“×—×展开”字样。

第4讲
第5讲。

最新第6章-机件常用表示方法分解课件ppt

最新第6章-机件常用表示方法分解课件ppt
在不致引起误解时，允许省略剖面符号（图6-51）。
7、网状物、编制物的简化画法
网状物、编制物或机件上的滚花部分，可在轮廓线 附近用细实线示意画出，并在零件图上或技术要求中注明 这些结构的具体要求（图6-53）。
8、过度线、相贯线的简化画法
在不致引起误解时，允许用圆弧或直线代替非圆曲线， 也可采用模糊画法表示相贯线（图6-58、6-59）。
1）在需要表达位于剖切平面前的结构时，这些结构 按假想投影轮廓线绘制（图6-65）。
2）在剖视图的剖面中可再作一次局部剖，采用这种 表达方法时，两个剖面的剖面线应同方向、同间隔，但 要相互错开（图6-66）。
三、局部放大图
将机件上的部分结构，用大于原图形所采用的比例画 出的图形称为局部放大图。
Ⅱ
Ⅰ
2） 移出剖面的标注 标注内容：剖切符号、剖面图的名称。
A－A
A
B
B－B
A
B
➢ 配置在剖切线的延长线上的不对称的移出断面 图，可省略 名称（字母）。
➢配置在剖切线的延长线上的对称的移出断面图，可不标注。
➢ 按投影关系配置的不对称移出断面，可省略箭头。
⒉ 重合剖面图
画在视图之内，断面轮廓线用细实线绘制的图形。
局部放大图，
应尽量配置在被放
大部位附近。作图
时用细实线圆圈出
被放大的部位，同
时有几处被放大时，
必须用罗马数字依
Ⅰ
次标明被放大的部
Ⅱ
2:1
位，并在局部放大
4:1
图上方标出相应的
罗马数字和采用的
比例。
在局部放大图表达完整的前提下，允许在原视 图中简化被放大的图形（图6-50）。
§6—5 综合举例
在确定一个机件的表达方案时，要针对其结构特点恰当地 选用表达方法，把机件表达出来。如图所示的阀体。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

6.4 其他图样画法 6.4.2 简化画法
1.肋板、轮辐剖切的简化
第6章 机件常用的图样画法
6.4 其他图样画法
第6章 机件常用的图样画法
6.4.2 简化画法
2.图形、交线的简化
在不致引起误解的前提下，移出断面中的剖面符 号允许省略。
6.4 其他图样画法 6.4.2 简化画法
3.重复结构要素的简化
6.2 剖视图
6.2.2 剖视图的种类
1.全剖视图
用剖切面完全 地剖开机件所得的 剖视图称为全剖视 图，简称全剖视。
当机件的外形 简单或外形已在其 他视图中表达清楚 时，为了表达其复 杂的内部结构，常 采用全剖视。
第6章 机件常用的图样画法
6.2 剖视图
第6章 机件常用的图样画法
6.2.2 剖视图的种类
2.半剖视图
当物体具有对称平面时，可以对称中心线为界，一半 画成剖视图，另一半画成视图，这种剖视图称为半剖视图， 简称半剖视。
6.2 剖视图
第6章 机件常用的图样画法
6.2.2 剖视图的种类
3.局剖视图
用剖切面局部地剖开机件所得的剖视图称为局部剖视图， 简称局部剖。
6.2 剖视图 6.2.3 剖切面的种类
6.3.1 断面图的定义
假想用剖切面将物体的某处切断，仅画出该剖切面与 物体接触部分的图形，称为断面图，断面图简称断面。
6.3 断面图 6.3.2 断面图的种类
1.移出断面 2.重合断面
第6章 机件常用的图样画法
6.4 其他图样画法
第6章 机件常用的图样画法
6.4.1 局部放大图
机件上局部的细小结构表达不清楚或不便标注尺寸时，可 以将此部分结构用大于原图形所采用的比例画出，得到的图 形称为局部放大图。
6.1 视 图
第6章 机件常用的图样画法
6.1.4 斜视图
斜视图是将物体向不平行于基本投影面的平面投射所得 的视图。
6.2 剖视图
第6章 机件常用的图样画法
6.2.1 剖视图的概念
1.剖视图的概念 假想用剖切面剖开物体，将处在观察者和剖切面之间的
部分移去，而将其余部分向选定的投影面投射所得的图形称 为剖视图。剖视图可简称剖视。
第6章 机件常用的图样画法
6.1 视 图 6.2 剖视图 6.3 断面图 6.4 其他图样画法 6.5 图样画法综合举例 6.6 第三角投影简介
6.1 视 图
第6章 机件常用的图样画法
6.1.1 基本视图
基本视图是将物体向基本投影面投射所得的视图。 仰视图
右视图
主视图
左视图
后视图
俯视图
6.1 视 图
6.2 剖视图
第6章 机件常用的图样画法
6.2.1 剖视图的概念
2.剖视图的画法 1)确定剖切面的位置，画出剖面区域的投影图形 2)画剖面区域后方所有可见轮廓线 3)画剖面符号
6.2 剖视图
6.2.1 剖视图的概念 3.剖视图的标注
1)剖切符号 2)图样方向 3)剖视图名称
第6章 机件常用的图样画法
第6章 机件常用的图样画法
6.4 其他图样画法 6.4.2 简化画法
4.断开结构的简化
பைடு நூலகம்
第6章 机件常用的图样画法
6.4 其他图样画法 6.4.2 简化画法
5.小结构的简化
第6章 机件常用的图样画法
6.5 图样画法综合举例
第6章 机件常用的图样画法
机件的结构形状多种多样。在实际应用时，应根据机件的 结构特点及复杂程度，灵活运用各种图样画法。
同一机件可考虑几种表达方案，经过比较，择优选用。选
择表达方案的基本原则是：选用适当的一组图形，互为依托， 又各有侧重点，把机件的内外结构形状表达的完整、清晰， 并力求读图方便，绘图简便。
6.6 第三角投影简介
第6章 机件常用的图样画法
第三角投影是将物体置于第Ⅲ 分角内，并保持“观察
者—— 投影面(假想是透明的)—— 物体”的位置关系进行 正投影。采用第三角画法进行投影时就好像隔着玻璃看物体 一样。
1.单一剖切面
(1) 单一剖切平面 (2) 单一斜剖切平面 (3) 单一剖切柱面
第6章 机件常用的图样画法
6.2 剖视图 6.2.3 剖切面的种类
2.几个平行的剖切面
第6章 机件常用的图样画法
6.2 剖视图 6.2.3 剖切面的种类
3.几个相交的剖切面
第6章 机件常用的图样画法
6.3 断面图
第6章 机件常用的图样画法
第6章 机件常用的图样画法
6.1.2 向视图
向视图是可以自由配置的视图。
为了方便读图，向视图必须进行标注。通常用大写拉 丁字母在向视图上方标注其名称；用箭头在相应有关视图 的附近指明向视图的投射方向，并标注相同字母。
6.1 视 图
第6章 机件常用的图样画法
6.1.3 局部视图
局部视图是将物体的某一部分向基本投影面投射所得的 视图，通常用来局部地表达机件的外形。
