相贯线的投影(精简后)

第五章相贯线两立体表面相交，交线称为相贯线。

准确地画出相贯线的投影能更完整地表达立体。

实际中两立体相交可分为三种情况：平面立体与平面立体相交；平面立体与曲面立体相交；两曲立体相交，如图5-0-1所示。

相贯线有如下性质：1．相贯线一般是封闭的空间折线或曲线。

其形状随两相交立体表面的性质和相对位置的变化而不同。

2．相贯线是两立体表面的共有线，是两立体表面公共点的集合。

求相贯线，也就是求两相交立体表面的公共点。

第三节两曲面立体相交两曲面立体相交，相贯线为封闭的空间曲线，特殊情况为平面曲线。

下面介绍常用的两种方法。

一、表面取点法两回转体相交，如果其中有一个是轴线垂直于投影面的圆柱，则相贯线在该投影面上的投影，就积聚在圆柱面的有积聚性的投影上。

于是可以在这个相贯线有积聚性的投影上取一些点，按已知曲面立体表面上的点的一个投影，求其它投影的方法，即表面取点法，作出相贯线的投影。

例1：如图5-3-1所示，求作两正交圆柱的相贯线。

解：相贯线系两圆柱表面公共点的集合，应在铅垂轴线的小圆柱面上，其水平投影重合在水平投影中的小圆周上；同理相贯线的侧面投影也应重合在侧面投影的大圆周上。

故只有它的正面投影需要画出，可以用已知曲面上点的一个投影求另外投影的方法。

作图步骤如下：（1）先求特殊点，即求相贯线上的最前、最后、最左、最右、最上、最下等点。

在水平投影的小圆周上直接确定出相贯线上最左、最右点的投影1、3和最前、最后点的投影2、4；对应在侧面投影中为1″、3″和2″、4″，也是最高、最低点的侧面投影；按投影关系可得出它们的正面投影1′、3′和2′、4′。

因为两曲面立体前后对称相贯，故最前、最后两点的正面投影重合。

（2）求作若干一般位置点。

依连线光滑准确的需要，作出相贯线上若干个中间点的投影。

如在水平投影上取5、6点，其侧面投影为5″、6″，再求出其正面投影5′和6′。

（3）依次光滑连接1′、5′、2′（4′）、6′、3′各点，即得相贯线的正面投影。

相贯线
两立体相交——相贯
两立体相交表面产生的交线——相贯线
相贯线的主要性质
1、共有性：相贯线是两曲面立体表面的共有线，也是两相交曲面立体的分界线，相贯
线上的点是两曲面立体表面的共有点
2、封闭性：不同的立体及不同的相贯位置，相贯线的形状不同。

两回转体相贯，相贯
线一般是封闭的空间曲线，特殊情况下为平面曲线或直线
3、表面性：
根据相贯的曲面立体不同可分为：
柱柱相贯柱锥相贯柱球相贯锥球相贯
根据圆柱和圆柱轴线的相对位置关系可分为：
柱柱斜贯：两轴线倾斜相交
柱柱偏贯：两轴线垂直交叉
柱柱正贯：两轴线垂直相交
柱柱正贯根据直径大小又可分为：
异径相贯：相贯线为马鞍形（空间曲线）
等径相贯：相贯线为空间为两个椭圆，投影为两段直线（平面曲线）
相贯线的作图方法：表面取点法、近似圆弧法、辅助平面法
表面取点法：黑板画图讲解（课前画好）
近似圆弧法：
两圆柱正贯，如果两圆柱的直径相差比较大时，可以利用近似圆弧代替相贯线。

以大圆柱的半径为半径，以转向轮廓线的交点为圆心，在远离大圆柱轴线的方向上和小圆柱的轴线有一交点A，以交点A为圆心，仍以大圆柱的半径为半径，连接转向轮廓线的交点。

根据相贯体内外表面不同可分为：
两外表面相贯：柱柱相贯可见粗实线
内外表面相贯：柱孔相贯可见粗实线例：
两内表面相贯：孔孔相贯不可见虚线
相贯线永远弯向大圆柱一侧。

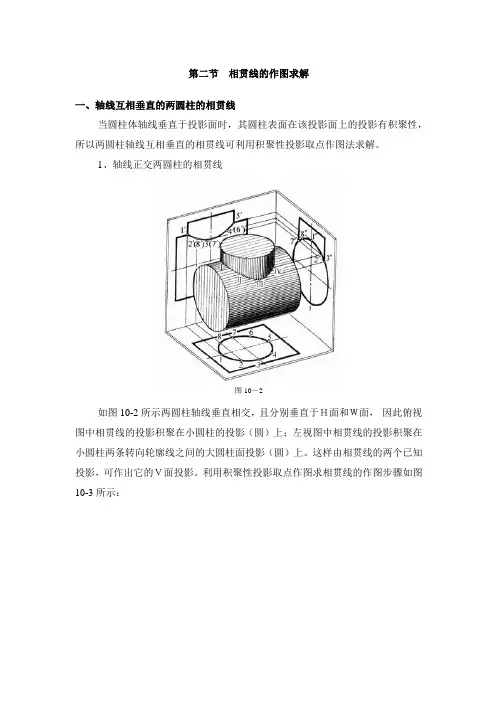

第二节相贯线的作图求解一、轴线互相垂直的两圆柱的相贯线当圆柱体轴线垂直于投影面时，其圆柱表面在该投影面上的投影有积聚性，所以两圆柱轴线互相垂直的相贯线可利用积聚性投影取点作图法求解。

1、轴线正交两圆柱的相贯线图10－2如图10-2所示两圆柱轴线垂直相交，且分别垂直于Ｈ面和Ｗ面，因此俯视图中相贯线的投影积聚在小圆柱的投影（圆）上；左视图中相贯线的投影积聚在小圆柱两条转向轮廓线之间的大圆柱面投影（圆）上。

这样由相贯线的两个已知投影，可作出它的Ｖ面投影。

利用积聚性投影取点作图求相贯线的作图步骤如图10-3所示：图10－3 柱－柱相交相贯线作图步骤（1）求特殊点图10-3.b所示相贯线上Ｉ、Ｖ两点分别位于两圆柱对Ｖ面的转向线上，是相贯线上的最高点，也分别是相贯线上的最左点和最右点。

Ⅲ、Ⅶ两点分别位于小圆柱对Ｗ面的转向线上，它们是相贯线上的最低点，也分别是相贯线上的最前点和最后点。

在投影图上可直接作投影连线求得1’、3’、5’、7’。

（2）求一般点先在俯视图中的小圆柱投影圆上，适当地确定出若干个一般点的投影，如图10-3.c所示中的2、4、6、8等点，再按点的三面投影规律，作出Ｗ面投影2"（4"）、8" （6"）和Ｖ面投影2’（8’）4’（6’）点。

（3）判断可见性及圆滑连接由于该相贯线前后前部分对称，且形状相同，所以在Ｖ面投影中可见与不可见部分重合，按1’-2’-3’-4’-5’顺序用粗实线圆滑地连接起来。

（4）按图线要求描深各图线，完成两圆柱正交立体的三视图（图10-3.d）。

2、轴线正交内、外圆柱面的相贯线由于圆柱有实体圆柱和空心圆柱之分，因此圆柱面又有外圆柱面和内圆柱面之别。

故两圆柱面相交会产生三种情况：(1）两外圆柱面相交，如图10-4.a所示；(2）外圆柱面与内圆柱面相交，即圆柱与圆孔相交，如图10-4.b所示；(3）两内圆柱面相交，即圆孔与圆孔相交，如图10-4.c所示。
