大型电力变压器故障实例统计分析实用版

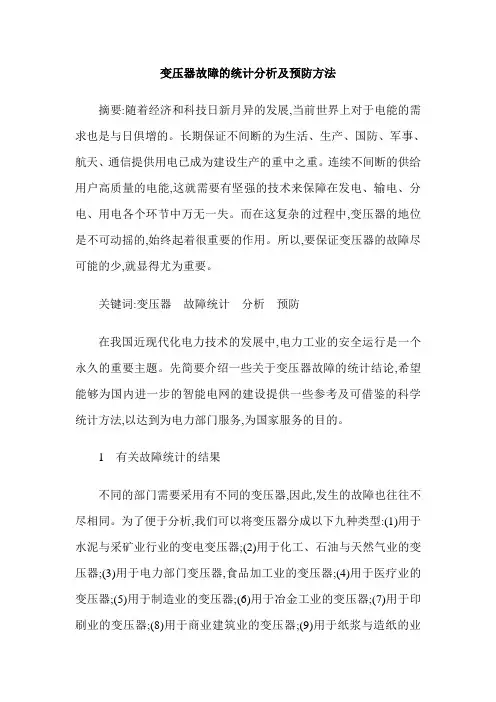

变压器故障的统计分析及预防方法摘要:随着经济和科技日新月异的发展,当前世界上对于电能的需求也是与日俱增的。

长期保证不间断的为生活、生产、国防、军事、航天、通信提供用电已成为建设生产的重中之重。

连续不间断的供给用户高质量的电能,这就需要有坚强的技术来保障在发电、输电、分电、用电各个环节中万无一失。

而在这复杂的过程中,变压器的地位是不可动摇的,始终起着很重要的作用。

所以,要保证变压器的故障尽可能的少,就显得尤为重要。

关键词:变压器故障统计分析预防在我国近现代化电力技术的发展中,电力工业的安全运行是一个永久的重要主题。

先简要介绍一些关于变压器故障的统计结论,希望能够为国内进一步的智能电网的建设提供一些参考及可借鉴的科学统计方法,以达到为电力部门服务,为国家服务的目的。

1 有关故障统计的结果不同的部门需要采用有不同的变压器,因此,发生的故障也往往不尽相同。

为了便于分析,我们可以将变压器分成以下九种类型:(1)用于水泥与采矿业行业的变电变压器;(2)用于化工、石油与天然气业的变压器;(3)用于电力部门变压器,食品加工业的变压器;(4)用于医疗业的变压器;(5)用于制造业的变压器;(6)用于冶金工业的变压器;(7)用于印刷业的变压器;(8)用于商业建筑业的变压器;(9)用于纸浆与造纸的业变压器。

根据长期监测统计得知,我们在同时考虑频率和程度时,电力部门变压器故障的风险是最高的,冶金工业变压器的故障及制造业变压器故障分别列在第二和第三位。

按照厂家给出的一些参数看,一般来说在“理想状态下”各种变压器的平均使用时间可以在30～40年这个范围内。

但是,在实际作业中并非如此。

时有故障发生的变压器平均寿命只有10～15年,以X轴代表时间,以Y轴代表故障情况,通常有盆形曲线显示变压器使用初期的寿命结果,用递减波形曲线显示后期衰老曲线。

这些曲线所描述的寿命结果,对我我们来讲意义在于在以后的使用变压器的过程中,进一步确定周期检查维修变压器的时间和深度。

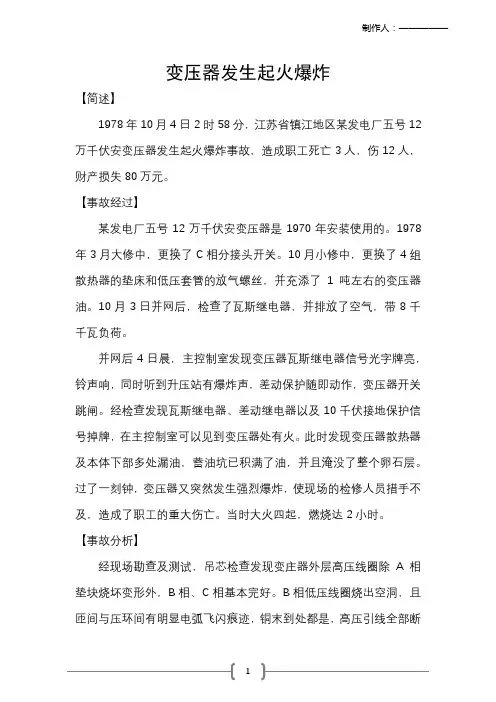

制作人：—————变压器发生起火爆炸【简述】1978年10月4日2时58分，江苏省镇江地区某发电厂五号12万千伏安变压器发生起火爆炸事故，造成职工死亡3人，伤12人，财产损失80万元。

【事故经过】某发电厂五号12万千伏安变压器是1970年安装使用的。

1978年3月大修中，更换了C相分接头开关。

10月小修中，更换了4组散热器的垫床和低压套管的放气螺丝，并充添了1吨左右的变压器油。

10月3日并网后，检查了瓦斯继电器，并排放了空气，带8千千瓦负荷。

并网后4日晨，主控制室发现变压器瓦斯继电器信号光字牌亮，铃声响，同时听到升压站有爆炸声，差动保护随即动作，变压器开关跳闸。

经检查发现瓦斯继电器、差动继电器以及10千伏接地保护信号掉牌，在主控制室可以见到变压器处有火。

此时发现变压器散热器及本体下部多处漏油，蓄油坑已积满了油，并且淹没了整个卵石层。

过了一刻钟，变压器又突然发生强烈爆炸，使现场的检修人员措手不及，造成了职工的重大伤亡。

当时大火四起，燃烧达2小时。

【事故分析】经现场勘查及测试，吊芯检查发现变庄器外层高压线圈除A相垫块烧坏变形外，B相、C相基本完好。

B相低压线圈烧出空洞，且匝间与压环间有明显电弧飞闪痕迹，铜末到处都是，高压引线全部断裂。

经全面解体检查，发现在低压线圈顶部第一、第二匝用白纱带统包的绝缘层颜色变黑，上油道被堵塞，冷却条件恶化。

从割取与B相事故位置相同的完好的C相低压线圈线段作检查，发现统包最内层接近线圈部分已焦枯炭化，用手轻轻碰触即成炭粉状，说明纸和白纱带绝缘均已老化。

用500伏摇表测量匝间绝缘为零，但在无统包的第二、第三匝间绝缘电阻为数千欧以上。

从几次绝缘油色谱分析试验看，CO指标从0．09％增加到0．77％，这充分说明固体绝缘逐步过热。

【事故原因】由于线圈顶部因统包绝缘部分冷却条件恶劣，尤其是B相线圈匝间短路部分又位于220千伏套管侧、该处的冷却条件更差，更易使绝缘过热老化。

当B相匝间短路时，变压器因故障跳闸，本体受到冲击和震动，散热器及本体法兰盘等连接薄弱处向外喷油，高温的油气瞬间喷出燃烧，同时由于法兰热圈等处大量漏洞，本体油位迅速下降，空隙增大，油气积聚，空气进入，在高温下达到一定的比例形成爆炸性气体，则构成了强烈爆炸，并酿成大火，造成了人员的重大伤亡，设备的严重损坏。

10 千伏配电变压器故障案例分析与处理摘要：随着人们用电量的不断增加，电力系统的安全运行与人们能否正常用电直接相关，其中10 kV配电变压器是所用电力系统运行的重要环节。

尽管占有重要地位，但10kV配电变压器通常存在一些缺陷。

因此，有必要加强对这些缺陷的研究和分析，并找到适当的预防措施，以提供更好的操作的具体措施来保证电力系统的平稳运行。

本文分析了10kV配电变压器的常见故障及其处理方法，并提出了可以为将来10kV配电变压器的更好运行提供具体标准的预防措施。

关键词：10千伏；配电变压器；故障；分析与处理引言：在检查110kV变压器绕组变形缺陷时，有必要综合考虑各种因素，为满足此要求，必须确定电力变压器绕组变形缺陷的测试方法、测试条件、测试内容和测试方法。

对公司的安全设计进行了研究和分析，以确保该测试是经济的并且该测试是合理和有效的。

此外，为了准确有效地进行判断，必须根据电力变压器的相关性能有效地获取一些数据。

一、10千伏配电变电器中常见的故障分析（一）变压器温度不正常如果配电变压器在运行过程中发生高温，则意味着长期存在过载，或者变压器的运行环境不利于散热，从而导致电源线发生短路故障。

这样，事故将直接影响正常的供电运行，并造成巨大的经济损失。

（二）变压器油色不正常变压器的异常颜色主要表现为三种类型：但是，由于颜色发白并且由于油枕通常在密封过程中无法正常工作而导致密封不够紧密，因此这会导致一定量的水分渗透到变压器中，最终导致油白色的不良状况。

涂油的颜色为棕色，这主要是因为变压器中的高温导致机油燃烧。

因此，油路很容易切断，并直接影响变压器的散热。

最终导致温度升高并持续升高。

第三，油色为红色，主要是由于变压器维护不足，导致绝缘层老化，导致线路短路。

（三）变压器声响不正常正常情况下，配电变压器的声音和振动频率有一定规律性，但声音异常、声音杂乱、声音过大、噪声非常明显或不同程度的擦碰和爆裂的声音。

异常声音的原因可能是：首先，如果变压器的油位相对正常并且油温和油色没有问题，则异常声音的原因是一些螺丝松动，需要及时处理。

电力变压器铁芯内部故障分析与案例解读电力变压器铁芯状态检修是为了满足整个电力系统的需求，变压器铁芯接地故障是电力变压器最常见的故障类型之一，铁芯内部故障可以危及电力变压器的安全运行以及整个电力网络的稳定性。

本文通过对一起电力压器铁芯内部故障进行了分析，介绍了通过铁芯接地电流实验和其他测验手段之后，发现两起变压器铁芯多点接地的事故部位，根据此铁芯故障，分析出这些故障可能会对电力变压器造成的危害，然后对故障的处理方法进行了总结和归纳，制定出合理的多点接地处理措施。

标签：电力变压器;铁芯; 内部故障; 案例分析引言：电力系统中，电力变压器承担着能量转换、传输等重要功能，堪比心脏，是电网系统里最主要、最核心的设备。

电力变压器的主要元件由绕组和铁芯两大部分构成，负责电磁能量的传递和交换。

如何保障这些设备和元件健康安全的可靠运行一直是倍加值得关注的问题，在这些电力变压器设备元件之中，相当大的一部分故障是由于铁芯问题造成的，占到电力变压器事故的排名前三位。

因为各个生产制造厂家对此类故障已经给与了充分的重视，所以铁芯可靠接地、接地检测等方面也是有了充分的工艺技术的优化改良。

虽然如此，电力变压器事故仍不时发生，严重影响到电网的安全运行，和广大电力用户的的生产生活，必须抓紧对此类故障进行彻底分析，做到有力的清查排除，为电网和用户提供有效保障。

一、变压器的异常分析诊断故障过程简介电力变压器内部铁芯组件通常由硅钢片组成，在片之间有一定的绝缘电阻。

若是硅钢片之间电容大，则交变电场视为通路，铁芯只需要保证一点接地，就可以把整个铁芯钳制在地点位上。

我国自产的和进口的电力变压器铁芯一般情况下是使用一只小套管与油箱外部的主网进行连接。

变压器铁芯接地故障频发，非常常见，已严重影响到电力变压器的安全运行和电力网络的稳定。

接下来我们会对2起此类故障进行解读分析。

2013年3月份，110V某变电站变压器铁芯出现多点接地故障，在进行铁芯接地的电流常规检测时，发现1号主变压器的电流超大，为1.6A，是上次2012年5月份检测值95mA的16倍之多，瞬间引起了检测人员的高度重视。
