艾瑞泽7手动变速箱

  • 格式：pdf
  • 大小：860.78 KB
  • 文档页数：17

2014/9/10
27
差速器的检修
◆ 差速器的检修
备注：安装新的半轴齿轮时，应 装配适当厚度（0.93-1.00mm） 的调整垫片。
测量半轴齿轮与行星齿轮间的齿隙。 标准值：0.025-0.150mm
2014/9/10
28
14
2014/9/10
变速器检修
◆ 输入轴装配检修
2014/9/10
29
变速器检修
3、4档和5档同步器安装在输入轴上；
2014/9/10
8
4
2014/9/10
QR515MH手动变速驱动桥
◆ 自锁
自锁机构的作用是什么？
2014/9/10
9
QR515HM手动变速驱动桥
◆ 互锁机构
变速箱互锁
2014/9/10
10
5
2014/9/10
QR515MH手动变速驱动桥
◆ 倒档锁
倒档锁机构的作用是什么？
18
9
2014/9/10
QR515MH手动变速驱动桥
◆ 一挡
2014/9/10
19
QR515MH0
10
2014/9/10
QR515MH手动变速驱动桥
◆ 三档
2014/9/10
21
QR515MH手动变速驱动桥
◆ 四档
2014/9/10
22
11
2014/9/10
2014/9/10
12
6
2014/9/10
QR515MH手动变速驱动桥
◆ 输出轴总成
1. 输出轴前轴承 2. 输出轴 3. 一档滚针轴承 4. 一档从动齿轮 5. 一档同步环 6. 二档同步环 7. 二档滚针轴承 8. 三档从动齿轮 9. 四档从动齿轮 10.后卡簧 11.输出轴后轴承 12.五档从动齿轮 13.衬套 14.二档从动齿轮 15.前卡簧 16.一二档同步器 17.输出轴总成
QR515MH手动变速驱动桥
◆ 五档
2014/9/10
23
QR515MH手动变速驱动桥
◆ 倒档
2014/9/10
24
12
2014/9/10
QR515MH手动变速驱动桥
◆ 为什么要设置倒档同步器？
2014/9/10
25
故障诊断
2014/9/10
26
13
2014/9/10
差速器检修
◆ 半轴齿与差速齿
◆ 差速器
1. 轴承内圈 2. 调整垫片 3. 半轴齿轮 4. 差速器壳体 5. 半轴齿轮 6. 调整垫片 7. 主减速器从动齿轮 8. 连接螺栓 9. 轴承内圈 10.行星齿轮轴 11.行星齿轮 12.调速垫片 13.行星齿轮轴固定销
2014/9/10
17
QR515MH手动变速驱动桥
◆ 空档
2014/9/10
◆ 输出轴装配检修
2014/9/10
30
15
2014/9/10
手动变速箱故障案例分析
• 某个档位难挂或挂不上
换档拉索调整不当 同步器磨损或损坏 换档拨叉磨损间隙太大 换档锁止机构卡死
• 某个档位容易掉档
换档自锁装置失效 换档机构间隙太大，齿轮啮合不完整 轴承松旷，齿轮轴偏移，平行度不够
QR513MH
齿数比 39/11 41/20 37/26 33/31 32/37 37/11
GL-4 75W-90 1.8L
7
QR515MH手动变速驱动桥
1. 输入轴后轴承 16.一档从动齿轮 2. 五档同步器 17.一档同步环 3. 五档同步器环 18.一二档同步器 4. 五档主动齿轮 19.二档同步环 5. 四档主动齿轮 20.二档从动齿轮 6. 四档同步环 21.三档从动齿轮 7. 三四档同步器 22.四档从动齿轮 8. 三档同步环 23.五档从动齿轮 24.输出轴后锥形轴承 9. 三档主动齿轮 10. 二档主动齿轮 11. 倒档主动齿轮 12. 一档主动齿轮 13. 输入轴前轴承 14. 输出轴前锥形轴 承 15. 主减速器主动齿 轮 1、2 档同步器安装在输出轴上；
2014/9/10 11
QR515MH手动变速驱动桥
◆ 输入轴总成
1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. 15. 16. 17. 三档滚针轴承 三档主动齿轮 三四档同步器总成 四档同步器环 四档主动齿轮 齿轮挡板 五档滚针轴承 五档主动齿轮 后卡环 输入轴后轴承 五档同步器总成 五档同步器环 四档滚针轴承 前卡环 三档同步器环 输入轴前轴承 输入轴
2014/9/10
5
QR515MH手动变速驱动桥
◆ 变速箱技术参数
型 号 档位 一档 二档 三档 四档 五档 倒档 主减速比 润滑油型号 润滑油油量
2014/9/10
QR515MH 速比 3.545 2.05 1.423 1.065 0.865 3.364 3.55 APIGL-4 75W-90 2.0±0.2L
2014/9/10
3
QR515MH手动变速驱动桥
• 手动变速驱动桥介绍
2014/9/10
4
2
2014/9/10
QR515MH手动变速驱动桥
◆ QR515MH手动变速驱动桥特点：
手动变速驱动桥，有主减速器。 两轴式布置。输入轴和输出轴 五个前进档，一个倒档 五个前进档有同步器，倒档无同步器。 三个换挡轴。 1、2档同步器安装在输出轴上； 3、4档,5档同步器安装在输入轴上
2014/9/10
A16培训教材
批准：
审核：
编制： 月 日
1
生效（优化）日期：2014年
2014/9/10
课程介绍
课程名称: 手动变速器 授课形式：课堂讲授＋小组讨论 课程长度：1.0小时 适用对象：技术总监
2014/9/10
2
1
2014/9/10
课程目标
1、使学员了解手动变速器的参数 2、使学员掌握手动变速器的工作原理 3、使学员掌握手动变速器常见故障检修方法
6
齿数比 39/11 41/20 37/26 33/31 32/37 37/11
3
2014/9/10
QR515MH手动变速驱动桥
◆ QR515与QR513技术参数对比
型 号 型式 档位 一档 二档 三档 四档 五档 倒档 主减速比 润滑油型号 润滑油油量
2014/9/10
QR515MH 机械齿轮啮合式 速比 3.545 2.05 1.423 1.065 0.865 3.364 3.55 APIGL-4 75W-90 2.0±0.2L 齿数比 39/11 41/20 37/26 33/31 32/37 37/11 速比 3.545 2.05 1.423 1.065 0.865 3.364 4.056
2014/9/10 13
QR515MH手动变速驱动桥
◆ 倒档惰轮及倒档拨叉机构总成
2014/9/10
1.惰轮轴倒 2.档惰轮 3.惰轮衬垫 4.倒档定位座 5.倒档拨叉机构固 定螺栓 6.倒档拨叉机构总 成 7. 驱动销—惰轮
14
7
2014/9/10
QR515MH手动变速驱动桥
◆ 拨叉总成
1. 5档及倒档叉口架 2. 5档拨叉 3. 互锁销 4. 三四档拨叉轴 5. 三四档拨叉 6. 互锁销 7. 倒档叉口架 8. 五档及倒档拨叉轴 9. 一二档叉口架 10.一二档拨叉轴
2014/9/10 31
常见故障检修
2014/9/10
32
16
2014/9/10
感谢您的分享
2014/9/10
33
17
2014/9/10
15
QR515MH手动变速驱动桥
◆ 选、换档机构总成
1. 2. 3. 4. 5. 6. 7. 8. 9.
选档臂总成 换档指 倒车灯开关顶块 一二档回位弹簧 选\换档职轴 互锁板 倒档锁止机构 选换档机构壳体 换档臂总成
2014/9/10
16
8
2014/9/10
QR515MH手动变速驱动桥

合集下载

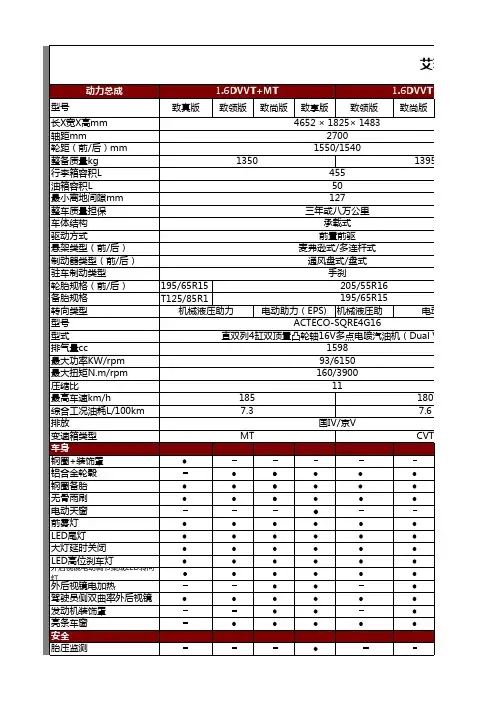

艾瑞泽7主要技术参数及配置表
