奇瑞艾瑞泽7 转向角系统(SAS)维修指南版本：01版编制：程灿雄审核：批准：时间：2013年8月8日版本和更改说明：版本 作者 日期 内容 相对上一版本变更内容 适用车型和配置01版 程灿雄 2013年8月8日SAS部分 艾瑞泽7 车型备注：1、本资料主要内容为转向角系统（SAS）维修指导手册,主要用于艾瑞泽7配置ESP系统车型2、本资料主要来源于研究院提供的资料和根据组合开关零件号收集的资料由于编者水平有限，难免有遗漏或错误，欢迎给予指正.各个服务站使用此维修资料时，如发现有错误或疑问，请电话联系奇瑞汽车销售总公司售后服务部（国内）技术科。

未经本公司书面允许，不得复制、翻译或摘录.本公司明确保留按照法律规定有关版权的一切权利。

奇瑞汽车销售总公司售后服务部2013 年8月8 日目录第一章、转向角系统（SAS）介绍 (4)1.1、方向盘转角传感器位置 (4)1.2、方向盘转角传感器功能描述 (4)1.3、方向盘转角传感器电气原理图 (5)1.4、方向盘转角传感器端口针脚定义 (6)第二章、故障诊断与分析 (7)2.1、故障诊断流程图 (7)第三章、X431诊断仪诊断转向角系统操作菜单与说明 (8)3.1、X431诊断仪进入转向角系统菜单 (8)3.2、转向角系统诊断菜单主要功能目录 (10)3.3、艾瑞泽7方向盘转角传感器标定说明 (12)第一章、转向角系统（SAS）介绍1.1、方向盘转角传感器位置方向盘转角传感器位于组合开关总成内，如下图所示1.2、方向盘转角传感器功能描述方向盘转角传感器检测方向盘转向角度信号，通过高速CAN 1 总线向ESP系统模块输入方向盘转角信号，作为ESP模块正常工作的基本信号之一。

SAS 端口如下图所示插接件针脚定义：针脚 功能 线径 颜色 备注1 CAN 1低 0.5 OB2 CAN 1高 0.5 O3 12V电源4 接地5 无定义6 无定义第二章、故障诊断与分析2.1、故障诊断流程图第三章、X431诊断仪诊断转向角系统操作菜单与说明3.1、X431诊断仪进入转向角系统菜单3.1.1、接上诊断与车辆的通讯接口，钥匙打到ON档，打开诊断仪操作桌面，点击汽车诊断，进入车系选择菜单，如下图一所示：图一点击奇瑞车系，进入奇瑞车系版本菜单，选择最高版本V56.70，如下图二所示图二点击最高版本进入奇瑞车型选择菜单，如下图三所示图三点击艾瑞泽7车型，进入艾瑞泽7车型诊断菜单，如图四所示图四点击转向角系统，进入该系统诊断菜单，如下图五所示图五3.2、转向角系统诊断菜单主要功能目录3.2.1、读故障码3.2.2、清除故障码3.2.3、读数据流3.2.4、重新标定3.2.5、初始标定3.2.1、读故障码执行该功能可以读取当前转向角系统故障码3.2.2、清除故障码如果读到故障码，可以用使用清除故障码功能进行清除。

车身概述轿车车身是轿车整车的重要组成部分，它既是驾驶员的工作场所和乘员室，也是联接发动机和底盘部件的载体。

JL7135型跑车车身以其明晰的雕塑形体，良好的空气动力性能，良好的密封，优雅的装饰件和内部覆饰材料，以及悦目的色彩，使驾驶员和乘员在这方小天地里，免受振动、噪音、废气的侵袭以及外界恶劣气候的影响，获得舒适的驾乘环境，使他们真正感到国内首款跑车是技术创新与实用性的完美结合。

第一节 车身的特点与结构车身主要由车身主体、活装钣金件、内外装饰部件和车身附件组成。

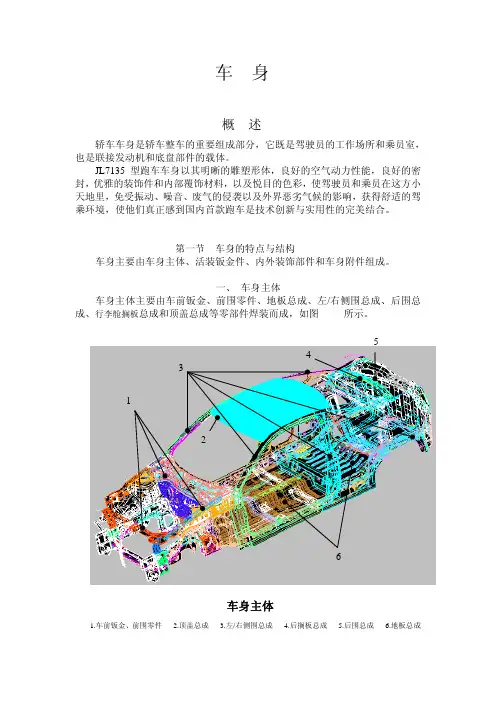

一、车身主体车身主体主要由车前钣金、前围零件、地板总成、左/右侧围总成、后围总成、行李舱搁板总成和顶盖总成等零部件焊装而成，如图所示。

34 2516车身主体1.车前钣金、前围零件2.顶盖总成3.左/右侧围总成4.后搁板总成5.后围总成6.地板总成（一）车前钣金、前围零件车前钣金、前围零件主要包括散热器支架总成、左/右前挡泥板与前边梁总成、前围板总成、前围上部总成。

1. 散热器支架总成散热器支架总成主要由前防撞梁总成、前横梁、散热器上支架、散热器上支架左/右加强板和发动机盖锁支架等零部件组焊而成，分解图见图 。

散热器支架总成是用来安装散热器、发动机盖锁、散热器罩、前保险杠、前大灯。

2.左/右前挡泥板与前边梁总成左/右前挡泥板与前边梁总成主要由左/右前挡泥板和左/右前边梁组焊而成。

它主要用来安装发动机左/右侧悬挂支座、左/右前悬减震器支座等安装支架、外侧安装左/右前翼子板。

3.前围板总成前围板总成主要由前围内外板总成和前围下横梁组焊而成。

前围板总成与前地板、左/右前挡泥板（左/右前拄）及前围上部总成组焊，形成具有很大抗扭刚度的骨架结构，它对横向撞击和翻滚变形，生强大抵抗力。

前围内外板总成为夹层结构，在夹层中间贴敷有3mm 厚的沥青片，用来隔绝发动机的噪音和热量。

4.前围上部总成前围上部总成主要由前围上部外板、前围上部左/右端总成、仪表板安装板、转向管柱安装支座上/下板、前围下内板、通风罩等组焊而成。

第一章整车部分上汽集团的安徽奇瑞汽车有限公司生产的奇瑞轿车（CHERY）于2001年1月13日在全国正式上市，该车是吸收国外的先进技术自行设计、适合于中国道路状况的普及型乘用车。

奇瑞轿车装备的4缸电喷CAC 480M型发动机，是引进福特（FORD）技术和生产线生产的CAC系列发动机，并匹配意大利M＆M公司电控燃油喷射系统。

奇瑞轿车发动机排量为1.6L，最高车速为168km／h；燃油经济性良好，100km油耗仅为6.9L，尾气排放符合欧洲Ⅱ标准。

奇瑞轿车底盘装备带超速档的5档手动变速器；采用麦弗逊式独立前悬架和纵向托臂式半独立后悬架，配以液压筒式减振器和螺旋弹簧；安装低子午线轮胎，最大限度地吸收由地面传给汽车行驶带来的振动；前轴配有防侧倾横向稳定杆，增加了整车的抗侧倾能力；采用齿轮齿条式转向器（可选装液压动力转向机构）；采用真空助力、双管路对角交叉布置的液压制动系统；后轴带感载比例阀，可以根据后轴的载荷大小，调整前后轴的制动力分配，使制动时汽车不会失去方向控制；选装ABS（防抱死制动系统）及EDS（电子控制差速锁定装置），可使车辆发挥最大的制动效能和防侧滑功能。

奇瑞轿车外形美观、圆润流畅，风阻系数仅为0.3；3厢5门车身，内部宽敞；设置超大行李舱（550～1360L）和可以翻起的后背厢门，使得这一3厢车同时具有2厢车的优点。

驾驶座椅可前后移动、靠背角度可以调节，以适应不同高度和不同习惯的驾驶人员；可选装电动后视镜、电调大灯和电动玻璃升降器等。

第一节主要技术数据与特性一、基本数据奇瑞轿车基本数据，如表1-1所示。

二、使用数据奇瑞轿车使用数据，如表1-2所示。

表1-2 使用数据三、容量数据奇瑞轿车容量数据，如表1-3所示。

表1-3 容量数据四、结构数据奇瑞轿车结构数据，如表1-4所示。

表1-4 结构数据第二节汽车的使用一、钥匙有两把钥匙，主钥匙（不带电子锁止的主钥匙或带电子锁止的主钥匙），这把钥匙能开启车上所有的锁。

奇瑞M16维修手册（车身尺寸及附件部分）版本：01版编辑：吴允亮张思强时间：2013.08版本和更改说明：版本作者日期内容相对上一版本变更内容适用车型和配置01版吴允亮张思强2013年8月车身及内外饰备注：本资料在编写过程中，得到研究院工程师的支持，在此表示感谢！.由于编者水平有限，难免有遗漏或错误，欢迎给予指正.各个服务站使用此维修资料时，如发现有错误或疑问，请电话联系奇瑞汽车销售总公司售后服务部（国内）技术科未经本公司书面允许，不得复制、翻译或摘录.本公司明确保留按照法律规定有关版权的一切权利.奇瑞汽车销售总公司售后服务部2013年8月目录第一章前舱盖与行李箱盖拆装 (6)第一节前舱盖的拆装 (6)1、准备工作 (6)2、注意事项 (6)3、前舱盖附件的拆装 (6)4、前舱盖总成的拆卸与调整 (7)5、前舱盖锁的调整与安装 (7)第二节行李箱盖的拆装 (8)1、准备工作 (8)2、行李箱锁芯的拆装 (8)3、行李箱盖的拆装 (9)第二章内饰件拆装 (10)第一节安全带的拆装 (10)1、准备工作 (10)2、注意事项 (10)3、拆卸步骤 (10)4、安装步骤 (12)第二节座椅的拆装 (13)1、准备工作 (13)2、注意事项 (13)3、前座椅拆装步骤 (13)4、后座椅拆装步骤 (14)第三节扶手箱和副仪表板的拆装 (16)1、准备工作 (16)2、注意事项 (16)3、拆卸步骤 (16)4、安装步骤 (19)第四节地毯的拆装 (20)1、准备工作 (20)2、注意事项 (20)3、拆卸步骤 (20)4、安装步骤 (20)第三章车门的拆装与维修 (21)第一节前门的拆装与维修 (21)1、系统组成图 (21)2、准备工作 (22)3、注意事项 (22)4、拆卸步骤 (22)第二节后门的拆装与维修（以左后门为例） (29)1、准备工作 (29)2、注意事项 (29)3、拆卸步骤 (29)4、安装与调整步骤 (35)第四章前后保险杠的拆装与维修 (36)第一节前保险杠的拆装 (36)1、准备工作 (36)2、注意事项 (36)3、拆卸步骤 (36)4、安装与维修 (37)第二节后保险杠的拆装与维修 (38)1、准备工作 (38)2、注意事项 (38)3、拆卸步骤 (38)4、安装步骤 (39)第五章前大灯和雾灯的拆装与维修 (40)1、准备工作 (40)2、注意事项 (40)3、前大灯的拆卸步骤 (40)4、雾灯的拆卸 (42)5、前大灯与雾灯的安装 (42)第六章顶棚的拆装 (43)1、准备工作 (43)2、注意事项 (43)3、遮阳板拆装 (43)4、乘客扶手拆装 (44)5、前顶灯拆装 (45)6、后顶灯拆装 (46)7、后固定座拆装 (47)8、A柱护板拆装 (47)9、B柱护板拆装 (48)10、C柱护板拆装 (49)11、顶棚的拆装 (50)第七章天窗的拆装 (51)1、准备工作 (51)2、注意事项 (51)3、天窗总成拆装 (51)第七章仪表台的拆装 (53)一、仪表台附件的拆装 (53)1、准备工作 (53)2、注意事项 (53)3、中央控制面板的拆装 (53)4、仪表拆装 (54)5、手套箱的拆装 (55)二、仪表台总成的拆卸 (56)1、仪表台的拆装 (56)三、低频天线的拆卸 (59)1．低频天线拆卸 (59)1.1拆卸步骤 (59)第八章空调系统 (62)一、系统组成 (62)二、蒸发器总成拆卸 (63)1、准备工作 (63)2、注意事项 (63)3、拆卸步骤 (64)4、蒸发器总成安装 (66)第九章车身尺寸 (67)第一节车身装配尺寸 (67)第二节发动机舱开口及风窗开口尺寸 (94)第三节行李箱开口尺寸 (96)第四节车身B柱与C柱间距尺寸 (97)第五节前、后门开口尺寸 (99)第一章前舱盖与行李箱盖拆装第一节前舱盖的拆装1、准备工作工具：7#套筒扳手、10#套筒扳手、13#套筒扳手、内饰翘板专用工具2、注意事项2.1、佩戴必要的劳保用品，以免发生意外事故，安全第一。

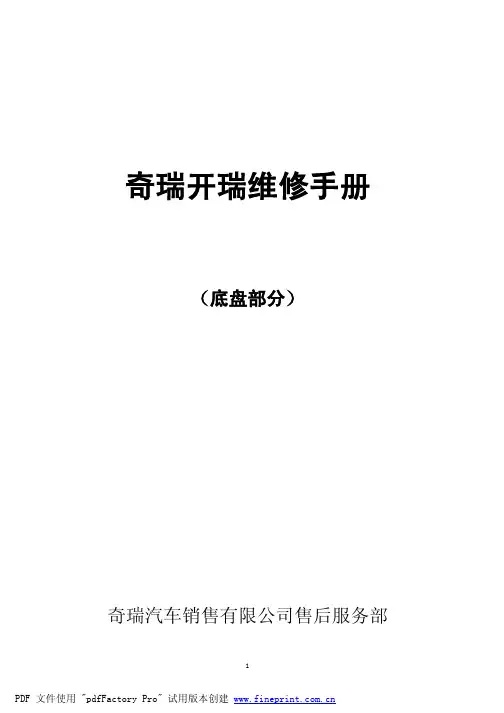

奇瑞开瑞维修手册（底盘部分）奇瑞汽车销售有限公司售后服务部目录第一章制动系统 (5)第一节制动系统参数 (5)1、制动盘面检查 (5)2、制动盘厚度检查 (5)3、制动盘跳动的检查 (5)4、制动摩擦片厚度的检查 (5)5、备注 (5)第二节前轮制动器的拆装 (6)1、前轮制动器装配图 (6)2、拆装准备 (6)3、注意事项 (6)4、拆卸顺序 (6)5、安装顺序 (9)6、前轮制动钳的分解 (9)7、制动钳的装配 (10)第三节后制动器总成拆装 (11)1、后轮制动器装配图 (11)2、准备工作 (11)3、注意事项 (11)4、拆卸顺序 (12)5、安装顺序 (14)第四节手制动的调整与更换 (15)1、系统组成图 (15)2、准备工作 (15)3、注意事项 (15)4、拆装步骤 (15)5、安装顺序 (19)第五节制动液的添加与排气 (19)1、所需工具 (19)2、简述 (19)3、制动系统的排气程序 (20)第二章转向系统的拆装与检修 (21)一、转向机的拆装 (21)1、系统组成图 (21)2、转向器总成的分解示意图 (22)2、准备工作 (22)3、注意事项 (22)4、拆装步骤 (23)5、安装步骤 (24)二、转向柱管的拆装 (25)1、系统组成图 (25)2、准备工作 (25)3、注意事项 (25)4、方向盘及组合开关的拆装 (26)5、点火锁体及锁心的拆装 (27)6、转向轴的拆装 (29)7、转向柱管的拆装 (30)8、安装步骤 (30)三、转向器间隙的调整 (31)四、动力转向系的调整 (31)五、转向系统的检查内容 (32)六、动力转向系统的密封性检查 (32)七、液压助力油的检查和更换 (32)八、动力转向系统的故障诊断与排除 (33)（一）转向沉重 (33)（二）转向时转向盘抖动 (34)（三）汽车直线行驶时，转向盘发飘或跑偏 (34)（四）转向噪声 (35)第三章四轮定位检测与调整 (36)第一节基本检测 (36)一、车轮定位前检查 (36)二、轮圈与轮胎检查 (37)第二节前轮定位 (42)一、前轮标准定位参数 (42)二、前轮前束与转向角调整方法 (42)1、前轮前束 (42)2、检测前轮转向角 (43)三、主销后倾角 (43)四、前轮外倾角 (44)第三节后轮定位 (45)一、后轮定位标准参数值 (45)第四节故障排除指南 (46)第四章悬挂传动及车桥 (48)第一节前悬架 (48)一、结构特点 (48)二、前减震器的拆装 (48)1、拆卸步骤 (48)2、安装步骤 (49)三、控制臂的拆装 (49)1、拆卸步骤 (49)2、安装步骤 (50)四、转向节的拆装 (50)1、拆卸步骤 (50)2、安装步骤 (51)五、副车架与稳定杆的拆装 (52)1、拆卸步骤 (52)2、安装步骤 (53)第二节后悬架 (54)一、结构特点 (54)二、后悬架的拆装 (54)1、拆卸步骤 (54)2、安装顺序 (55)第一章制动系统第一节制动系统参数1、制动盘面检查制动盘摩擦面要平整，不得有明显凹沟，否则要予以更换。

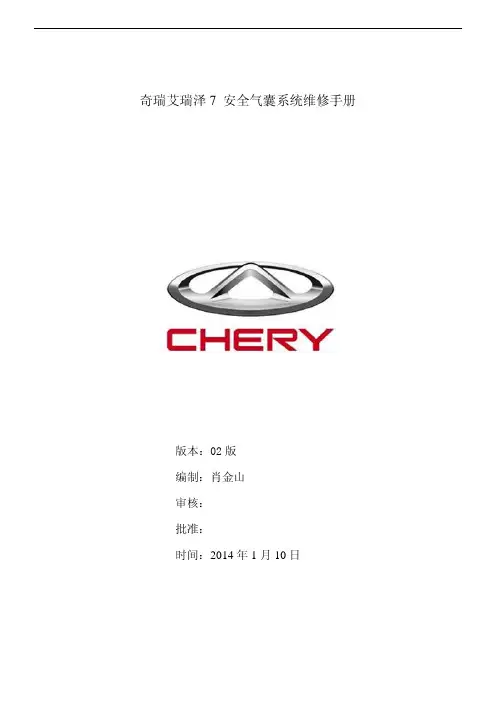

奇瑞艾瑞泽7 安全气囊系统维修手册版本：02版编制：肖金山审核：批准：时间：2014年1月10日版本和更改说明：版本 编者 编辑 日期 内容 相对上一个版本变更内容 适用车型和配置 01版 研发院 程灿雄 2013年8月8日安全气囊 M16车型02版 研发院 肖金山 2014年1月10日 安全气囊 更改部分力矩参数、增加装配技术条件。

M16车型备注：1、本手册内容主要来源于研发院提供的资料，编者在此向原作者表示感谢！2、使用本手册时，如需查找电路图，请参照该车型的电路图。

由于编者水平有限，难免有遗漏或错误，欢迎给予指正.各个服务站使用此维修资料时，如发现有错误或疑问，请电话联系奇瑞汽车销售总公司售后服务部（国内）技术科。

未经本公司书面允许，不得复制、翻译或摘录.本公司明确保留按照法律规定有关版权的一切权利。

奇瑞汽车销售总公司售后服务部2014 年1月10日目录一、安全操作注意事项 (4)1.1、预防措施 (4)1.2、驾驶员安全气囊总成操作注意事项 (5)1.3、乘客安全气囊总成操作注意事项 (5)1.4、安全气囊控制器总成（传感器和诊断程序片）操作注意事项 (5)1.5、配线及接插件操作注意事项 (6)1.6、SRS接头操作注意事项 (6)1.7、前排座椅侧安全气囊总成操作注意事项 (7)1.8、安全气帘总成操作注意事项 (7)二、安全气囊系统 (7)2.1、安全气囊系统原理综述 (7)2.2、安全气囊系统工作条件 (8)2.3、安全气囊系统工作过程 (9)2.4、安全气囊系统组成部件、各组成部件位置及工作原理 (10)2.5、安全气囊系统电路 (12)2.5.1、双安全气囊系统电路原理图（短路片未画出，请参照该车型电路图） (12)2.5.2、双安全气囊控制器插件针脚定义 (13)2.5.3、六安全气囊系统电路原理图（短路片未画出，请参照该车型电路图） (14)2.5.4、安全气囊控制器插件针脚定义 (14)三、SRS系统故障诊断与维修 (16)3.1、SRS系统检查 (16)3.2、无故障代码诊断 (16)3.3、诊断仪诊断 (16)3.3.1、说明 (16)3.3.2、界面进入及各项功能说明 (17)3.3.3、故障代码分析表 (18)3.4、一般预防措施 (27)四、SRS系统维护及维修 (28)4.1、SRS系统维护 (28)4.1.1、切断安全气囊系统 (28)4.1.2、接通安全气囊系统 (28)4.1.3、操作、安装及诊断 (28)4.1.4、事故后的维修及检查 (29)4.1.5、事故后起爆的气囊零件更换 (29)4.1.6、事故后未起爆的气囊零件检查 (29)4.1.7、安全气囊起爆展开(车内) (29)4.1.8、起爆后的气囊模块处理程序 (29)4.1.9、起爆展开程序 (30)4.1.10、安全气囊起爆展开（车外） (31)4.1.11、起爆后的气囊组件处理程序 (33)4.1.12、SRS 系统线束维修 (34)4.2、驾驶员侧安全气囊模块 (34)4.2.1、拆卸程序 (34)4.2.2、安装程序 (34)4.3、乘员侧安全气囊模块 (34)4.3.1、拆卸程序 (34)4.3.2、安装程序 (35)4.4、传感及诊断模块(安全气囊控制器) (35)4.4.1、拆卸程序 (35)4.4.2、安装程序 (36)4.5、配线和接插件 (36)4.5.1、检测项目 (36)4.5.2、部件更换的要求 (36)4.6、症状模拟 (37)4.6.1、振动法 (37)4.6.2、热法 (37)4.6.3、喷水法 (38)4.6.4、其它方法 (38)4.7、驾驶员安全气囊电路，接地 (38)4.7.1、检测程序 (38)4.8、驾驶员安全气囊电路，电阻过低 (40)4.8.1、检测程序 (40)4.9、驾驶员安全气囊电路，电阻过高 (43)4.9.1、检测程序 (43)4.10、乘客侧气囊电路，接地 (46)4.10.1、检测程序 (46)4.11、乘客侧气囊电路，对电源短路 (47)4.11.1、检测程序 (47)4.12、乘客侧电路，电阻过低 (49)4.12.1、检测程序 (49)4.13、乘客侧气囊电路，电阻过高 (52)4.13.1、检测程序 (52)一、安全操作注意事项1.1、预防措施在气囊系统的整个维修过程中，如不按正确的程序进行操作，便有可能使气囊系统出现意外展开，导致严重的安全事故。

汽车维修手册轿式小寓车外标雾由刮水番口卜M2W&t、M»«厂活动车顶厶-mM»n roif倾斜车顶b A-7何磁式刮水卷倒欠▽彳川一lnt»rwrttent doer发动机罩7-FHood散热器格欄、刃工一夕咖R^dmlor gr it缓冲期丿S-Burr)p?r 小灯CfcarancG temp大旷Fr^<V^ndsheld车门框卜疗"-厶Door* frame外开把乎79b^<FM>FiP C^Askfengndte翼子极＞歹一六F«rx*rWiper刮水2S需灯前左佝车门LHF^T LHFr DoorH»adFog temp危险灯讶钢色玻圖Benw 血 a征遇型线条r ? > 5 < >ChorMftvr ine轮船夕代Tn后边左面车门LHRrbTLHRr Dw—筍看诙®.号？作如/q djj外面-2外钙远距离控制外边肓视镜7*73? - 3”Outer mirr&r中支柱也^ -«—Center PMir车顶儿TRoof厉风档玻璃RCQ卜R«ar window glass后窗去雾系统FW・ wr>d(»wiitto«Mv高位刹车灯八4 * > > b *卜…八尹High meunted stop lamp行李车门Luccaea doer行李祐内饰板comoartment trim车轮拱板■ Hi,5” «ch倒车灯2 丁卜护"Backup tamoDoor MoUdinf遥移25操纵盘□ 7力T徉儿Recker f»nel汽车牌照対7<tZ>7T»U -2"License ptate lampRear combinaUon temp挡泥板々刁"一0Mirl ihrtnl丼气消再器T79-Mjffkr后雾灯•如应旳賊费i/q djj能灯室内1门锁闩眼卜”7口刁少入卜亍彳力Door Lock strikerI车门锁、FT9口少夕Uoor Lock门饰板K7FU-UDoor Trim 内开把手Inskfe handle电动窗开关Power Window $W车身内更板不产一内板密封条Weather strip-电磁闭锁Power door lock狡链Hingeblog.sjri^uorrLcri/qdjj室内2可变电Rllz才抄?卜Rbaottat■連度计Speod fnot^r转速计R-夕一Tacho ineter内边后视穗-刃一Inner mirror燃油计九一XMT_Fuel rr*ter一化妆诡”大V>h（ty mivYor器極芯（可傅知周凰环境的）光控装置S仆LQit conRroltfrig system /斗一夕K<y cyl^d*r遥控门锁Ke>bss orrtry system 空气调节器X73>W cotHentr自动空週才f "X/Automatic air eodrtrjner转向盘対77>外仆儿St«enr)x* r T 9 >Steerhs划痕板畑7%-卜Qr-«后r^i^*A 烟衣t：T 7 MMh tr«y力审卜Carpet麦速“川一SM grftBSX系统SMt bGk凸聲Aa*«e开度魅料容签盖开启工具丿I"闻fl；・室内2安全带扣环 儿卜攵/夕:Tlz-b Seat beh toogue pfote安全带卡子— :/一卜7讣丿3夕儿gq i hxkM开度UKr — yb 9uOwning <rim \中心支柱装饰te>5tr5-«-=^>a CtncarpHtor Garnish车厦陡装僚儿一7乃彳卜•丹一二少》工Roof Gdrnah矗背可调匡椅 彷彳二""卜少—卜卜”杪 应Xig&MT盘凸勺自的•筍仲 歹此|djj史櫛衣全帯/ S 卜“卜S M \ btttSeat heater安全帯收緊器 "卜“卜M 为 / Seetbth rwtoctor头枕 电adw (匝綸靠背 C/-HW 夕S MI bxk庄椅衆皮机能1 （发动机的） 空气流量计 X77 口 X-A Airflow rwbor交流发电机 才丹舛一 AAtom ） tor发动机xyj/y Engine转向懂拉杆转向横拉杆瑞头 夕彳口 ^KxyK Tie rodandWaftertcm^nturB sensorOil prenure switchRacl&pirvon ty” power stwring空r 滤消器 r79U-r- clttnrr 风廂皮骨 Ftn git Wtrinc her new$VW<wfc>« EE 叶水温传总器电线束机油压力开关齿轮齿条式动力转向驱动轴卜F 柑〒才Drive悬挂机构捋气歧管Min 向 Id自动变速莪宣 万■卜•？ f^9b 9>ZAueomrtie trantmmton发动机支菓EA>M 附UAtblog.s;iriSLC ；D 仃 I .Y 门/qdjj机能2 冷气低压管冷气固定扣 A/C1二枷才VC Unk chmcirg制动液 口/一丰液VCA/C$uctbn pp»冷气高压管4 < */A/C UtMtf ppt冷气低压管软曾A/C wctbn taw冷代离压晉较管 A/C cfecharg* 空7515抵 "八 aircodltbnerBate booster尉油箱Reservoir tankBmle tubr冲却畝热3制动加力務kaartaorerSS ttog.1635U 四&门智釣"曲yqdjj照明灯”一佐<f > Room lamp侧窗玻璃和卜mwSite vwnd writes排放EmiMion仪衰板InttrumerK尾气净化装置Emission control system仪表板歹乡J/二八*儿Xl AH* 发动机z>9> Engint 仇us传功Mig一夕一/ ABSZT” /散热磊妙工-少RoMor门控开关力-ryx-f^f Coute «ySwitch燃油箱A72 夕:FT 5k电池尹丿0Bactery电动泵氧气传感签O2tr>v-Oxyf©^S«wer保殓丝盒传Fuw box门疫灯切3爲顷环也mWqdjj粗合仪表Z3 >t2 木£/Combination nn^ter转向柱罩SUer^f edumH eov^e 制动路板BrakeFecklM蹬擒脚板力卜"卜FgtRxt 除黨装置尹兀兔夕[>tfrQ«ttr\喇叭形缓冲期去j" 5>FH>mP>d气姿系统工刃。

奇瑞开瑞维修手册（电路部分）奇瑞汽车销售有限公司售后服务部目录一、读图说明 (3)1、继电器盒主电路编号 (3)2、中央电器盒插接件说明 (3)3、中央电器盒功能说明 (3)二、各电路系统控制原理图 (5)1、启动、充电系统 (5)2、空调系统 (6)3、防盗、玻璃升降 (7)4、仪表系统 (8)5、音响系统 (9)6、ABS系统 (10)7、安全气囊 (11)8、雨刮系统 (12)9、电动后视镜 (13)10、灯光、除霜系统 (14)11、发动机电喷系统 (15)12、顶灯系统、倒档信号、刹车信号、喇叭、点烟器 (16)一、读图说明1、继电器盒主电路编号30：无保险丝，直接来自蓄电池15：直接来至点火开关X: 直接来至点火开关，启动时断开31: 虚拟地线58b：内照明调节线2、中央电器盒插接件说明电路原理图中有一条红色线，表示过中央电器盒电路针脚。

如：B+表示过中央电器盒主电源接线座；D/10表示过中央电器盒D插座第10号针脚。

3、中央电器盒功能说明二、各电路系统控制原理图1、启动、充电系统31-(GROUNDX 灰色蓝色绿色棕色红色黑色白色粉红橙色紫色黄色乳白铅色2、空调系统58b （RHEO 31X 1530（B+）灰色蓝色绿色棕色红色黑色白色粉红橙色紫色黄色乳白铅色3、防盗、玻璃升降31X 1530（B+）灰色蓝色绿色棕色红色黑色白色粉红橙色紫色黄色乳白铅色铅色乳白黄色紫色橙色粉红白色黑色红色棕色绿色蓝色灰色58b(RHEO)30（B+）X 311531X 1530（B+）灰色蓝色绿色棕色红色黑色白色粉红橙色紫色黄色乳白铅色黑色铅色紫色棕色乳白橙色灰色黄色粉红红色绿色蓝色白色3158b （RHEO 30（B+）X 157、安全气囊31X1530（B+）8、雨刮系统灰色蓝色绿色棕色红色黑色白色粉红橙色紫色黄色乳白铅色1531X 30（B+）9、电动后视镜31-(58b(RHEO)31X 1530（B+）灰色蓝色绿色棕色红色黑色白色粉红橙色紫色黄色乳白铅色10、灯光、除霜系统31X 1530（B+灰色蓝色绿色棕色红色黑色白色粉红橙色紫色黄色乳白铅色11、发动机电喷系统=Gr =L =G =Br =R =B W =V =Y =12、顶灯系统、倒档信号、刹车信号、喇叭、点烟器31X 1530（B+）铅。

奇瑞艾瑞泽7 EPS系统维修手册版本：01版编制：程灿雄审核：批准：时间：2013年8月8日版本和更改说明：版本 作者 日期 内容 相对上一版适用车型和配置本变更内容01版 程灿雄 2013年8月8日EPS部分 M16车型备注：1、本资料主要内容为M16车型 EPS系统维修指导手册,主要用于M16 舒适型和豪华型配置2、本资料主要来源于研究院提供的资料编制的由于编者水平有限，难免有遗漏或错误，欢迎给予指正.各个服务站使用此维修资料时，如发现有错误或疑问，请电话联系奇瑞汽车销售总公司售后服务部（国内）技术科。

未经本公司书面允许，不得复制、翻译或摘录.本公司明确保留按照法律规定有关版权的一切权利。

奇瑞汽车销售总公司售后服务部2013 年8月8 日目录第一章 EPS系统介绍 (4)一、EPS工作原理 (4)二、EPS产品结构 (5)2.1、总览图 (5)2.2、结构分解图 (5)三、EPS电气系统 (7)3.1、电气原理图 (7)3.2、EPS模块插接件针脚定义 (8)3.3、电源供给 (9)第二章 故障诊断与分析 (10)一、故障诊断 (10)1.1、诊断流程图 (10)1.2、典型故障代码 (11)二、诊断仪操作菜单使用与说明 (11)第三章 电动助力转向管柱带中间轴总成装配与调整 (15)一、电动助力管柱带中间轴总成装配 (15)二、转向器的安装 (17)三、转向器的调整 (18)四、注意事项 (18)第五章 搬运操作指南 (19)第一章 EPS系统介绍一、EPS工作原理当驾驶员转动方向盘时，安装于转向管柱上的力矩传感器将检测到作用在方向盘上的力矩传给转向助力控制单元。

根据转向力矩、车速（由整车CAN线提供）、方向盘转角、方向盘转速等信息以及存储在控制单元中的特性曲线图，控制单元根据特定的算法计算出必要的助力力矩并控制电动机工作。

由电动机驱动管柱提供转向助力，从而驱动转向齿条工作。

1.1、工作示意图：驾驶员转向力EPS助力力矩EPS助力模块转向推力轮胎转向轮胎转向1.2、工作原理框图：图片英文解释：Steering wheel:方向盘 sensor signals：传感器信号 sensor power：传感器电源 ptical torque sensor ：转向角扭矩传感器 power：电源 vehicle speed：车速vehicle status signals：车辆状态信号 gearbox：齿轮箱motor：马达电机 motor drive：马达电机驱动motor position measurement：电动机位置反馈输入 rack：齿条二、EPS产品结构2.1、总览图③②⑤④-① 柱管总成：管理碰撞时系统溃缩路径与能量吸收；-② 调节手柄：通过松开手柄可实现方向盘角度调节，选择最优驾驶角度；-③ 无刷电机（Motor）：按照控制器的指令输出所需助力扭，是EPS的动力源；-④ 控制器（ECU）总成：负责接收与下达内外部信号，控制助力扭矩的大小；-⑤ 中间轴总成：EPS助力传递部件；2.2、结构分解图分解图零件清单：序号 英文名称 中文名称1 SLEEVE, LOCK 锁止套2 RING LOCK SLEEVE 锁止套垫圈3 SHAFT， TUBULAR STEERING 转向管柱上轴4 BEARING ASM, UPPER STRG SHAFT 上转向轴轴承5 JACKET, UPPER 上柱管6 BUSHING, TELESCOPE 管状衬套7 RETAINER, PLATE 卡环8 JACKET, LOWER 下柱管9 PLATE, ASSIST MECH 助力装置盖板10 ASSIST ASM, MOTOR & CONTROLLER 助力器总成（电机与控制器）11 BOLT, PINCH 连接螺栓12 SHAFT ASM, INTER STRG 中间轴总成13 CAPSULE, STRG COLUMN SUPPORT 拉脱块14 STRAP, E/A 吸能钢带15 RETAINER, E/A STRAP 吸能钢带保持架16 BOLT, HEX HEAD 六角螺栓17 BRACKET, ANTI-ROTATION 防转支架18 NU, ANTI-ROTATION 防转螺母19 LEVER ASM, RAKE 调节手柄总成20 CAM, RAKE ADJUSTMENT 调节螺母21 BRACKET, RAKE 调节支架22 SPRING, RAKE 调节弹簧23 BRACKET, COMPRESSION 压缩支架24 BRACKET, SHROUD MTG 护罩支架25 BOLT, RAKE ADJUSTMENT 调节螺栓三、EPS电气系统3.2、EPS模块插接件针脚定义车辆电源：控制器电源插接件（电路原理图上定义为A插件）车辆信号：控制器信号插接件（电路原理图上定义为B插件）针脚 功能 线径 颜色 备注 1 IGN 信号 0.5 RG 2 CAN 1高 0.5 O 3 CAN 1低 0.5 OB4 无定义5 无定义6 信号地 0.5 Br7 无定义8 无定义9 无定义 10无定义针脚 功能 线径 颜色 备注 A电源正极6.0RB电源负极6.0 Br3.3、电源供给EPS系统使用电池作为其主要供电源。
